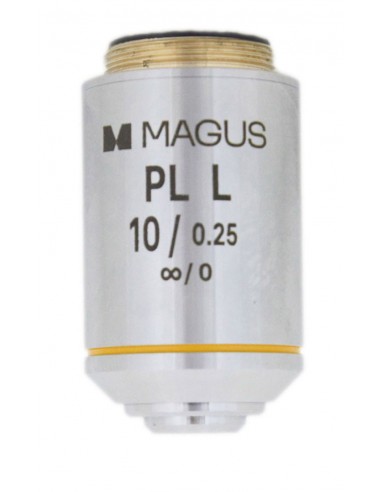

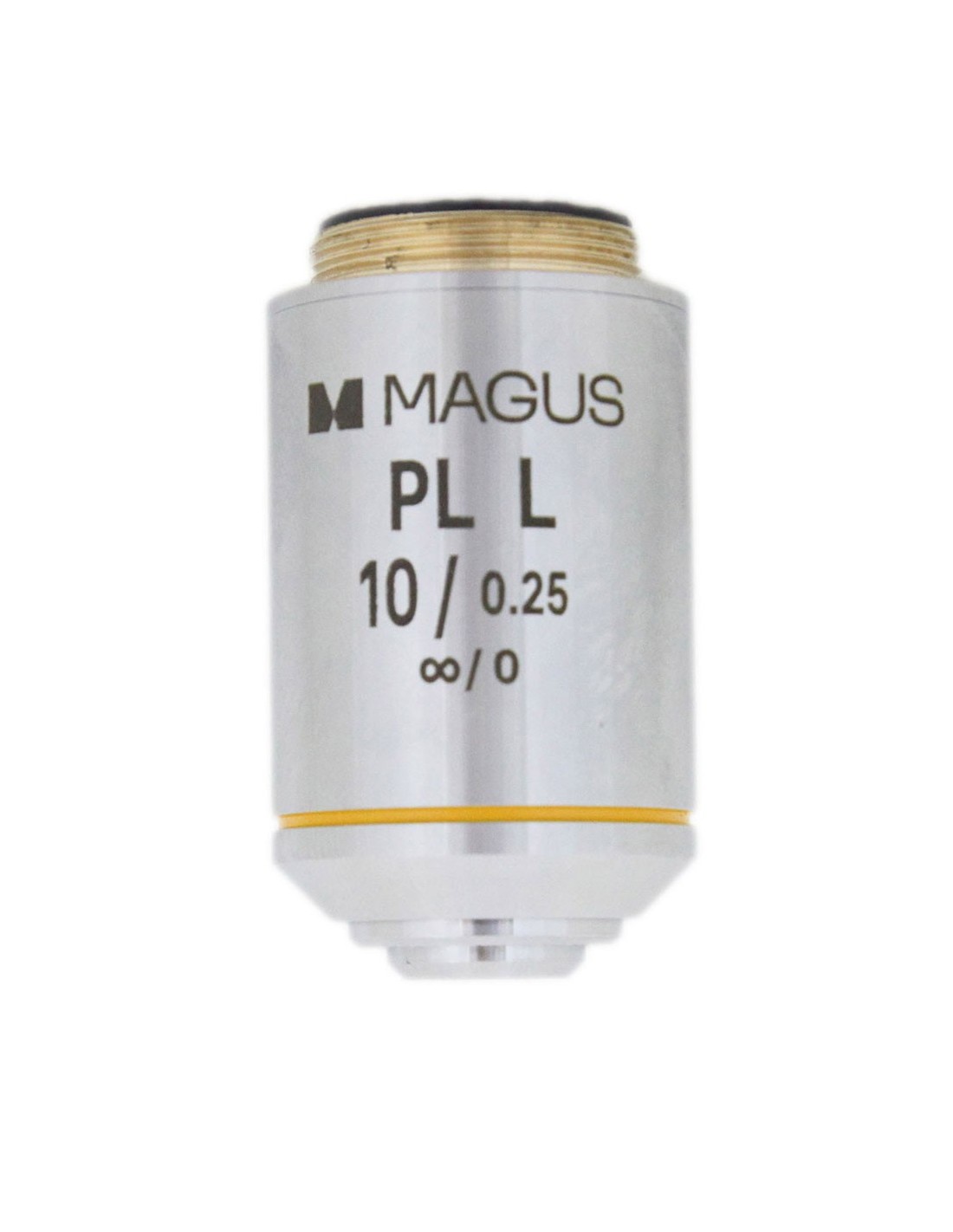

La limite de résolution de l'objectif 10х/0,25 est de 1,1 µm.
Les aberrations chromatiques sont corrigées pour la lumière bleue et rouge, l'aberration sphérique est corrigée pour la lumière verte et la courbure du champ est corrigée à 90 % du diamètre. du champ de vision.
L'objectif est corrigé à l'infini. La distance parfocale est de 45 mm. Lors de l'utilisation d'un oculaire de 10/22 mm, le diamètre du champ de vision sera de 2,2 mm. Conçu pour fonctionner avec des échantillons sans verre de protection.
L'objectif métallurgique 10x a une longue distance de travail de 5 mm. La distance de travail est la distance entre la lentille frontale de l'objectif et l'objet d'étude, à laquelle l'image de l'objet est mise au point. Les objets d'étude peuvent avoir une topographie prononcée, par exemple des échantillons de circuits imprimés avec différents niveaux de composants électroniques et de semi-conducteurs. Une grande distance de travail évite tout dommage accidentel à l'objectif avant ou à l'échantillon lors de la mise au point et lorsque le nez est tourné pour changer d'objectif.
La limite inférieure du grossissement possible du microscope lors de l'utilisation d'un objectif 10х est 125x. Un grossissement plus faible ne vous permettrait pas de distinguer les détails de l'objectif dans l'image produite par l'objectif. La limite supérieure du grossissement possible lors de l’utilisation d’un objectif 10х est de 250x. Un grossissement plus élevé est considéré comme "inutile" car il n'apporte pas de nouveaux détails dans l'image de l'objet.
Avec un objectif 10х/0,25, utilisez des oculaires avec un grossissement de 12,5x à 25x.
Les lentilles planachromatiques produisent une image également focalisée au centre et sur les côtés avec une distorsion minimale. Cette fonctionnalité est utilisée pour capturer des images numériques et pour utiliser des oculaires grand champ avec un champ de vision de 22 mm.
Compatibilité :
| Spécifications | |
| Matériau de la lentille | verre optique |
| Classe d'objectifs par degré de correction d'aberration | planachromatique |
| Focale du tube | corrigé à l'infini (∞) |
| Technique de contraste de champ | clair |
| Grossissement, x | 10 |
| Ouverture | 0,25 |
| Distance de travail, mm | 5,0 |
| Distance parfocale, mm | 45 |
| Épaisseur de la lamelle lamelle, mm | Sans lamelle |
| Mécanisme à ressort | − |
| Immersion | − |
| Matériau du corps | cuivre |
| Marque | MAGUS |
| Garantie | 2 commandes |
| EAN | 2400000058397 |
| Taille du colis (LxLxH) | 7x4x4 cm |
