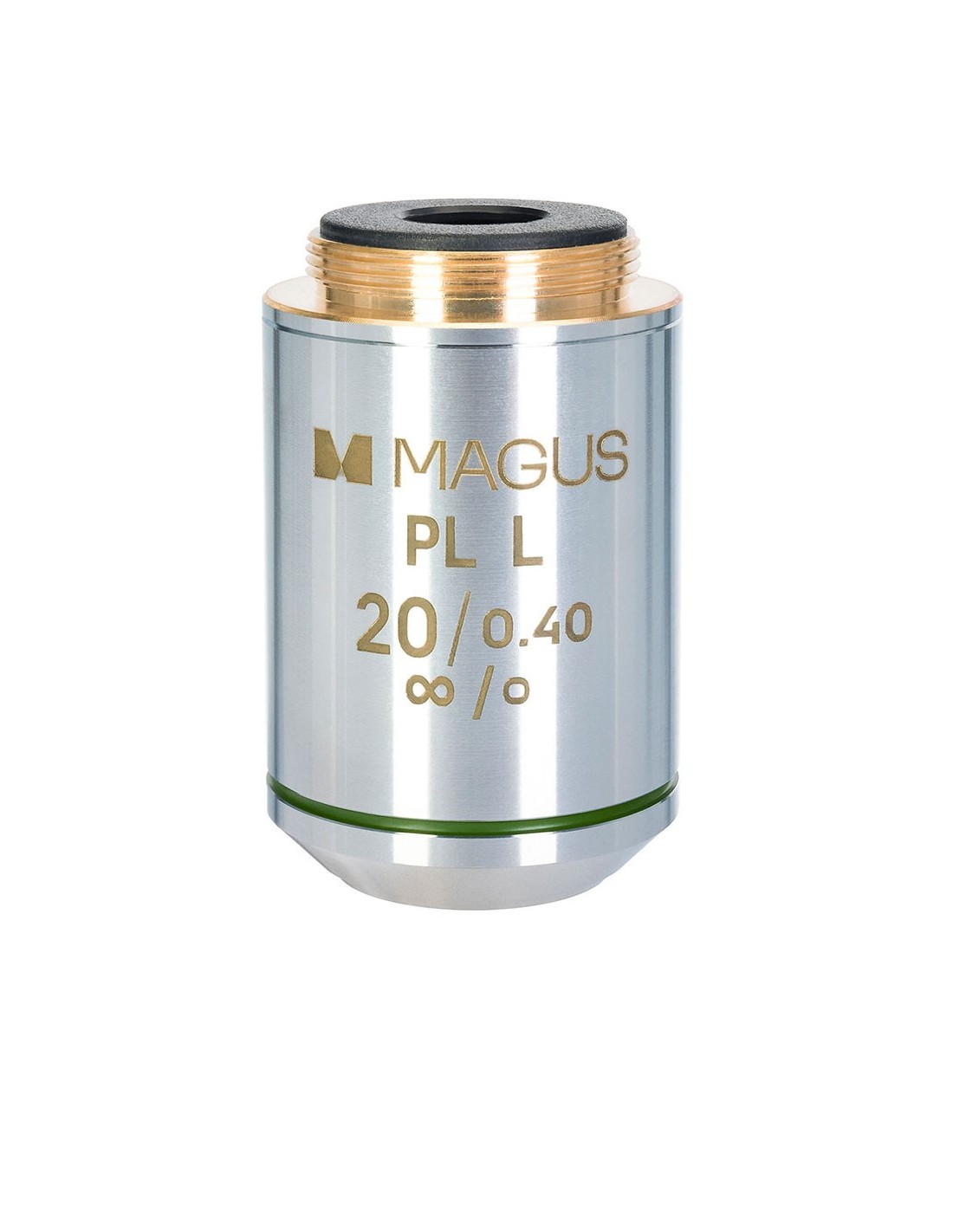

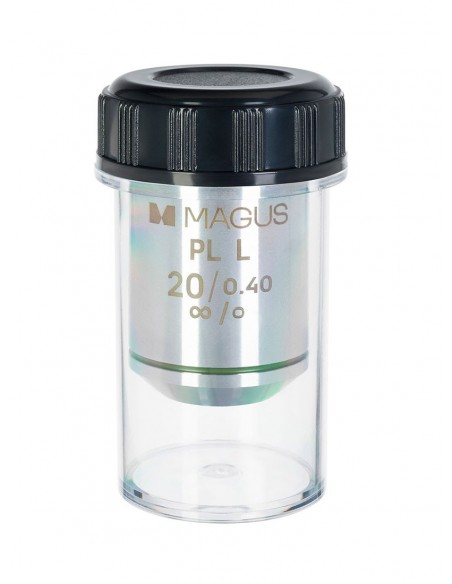

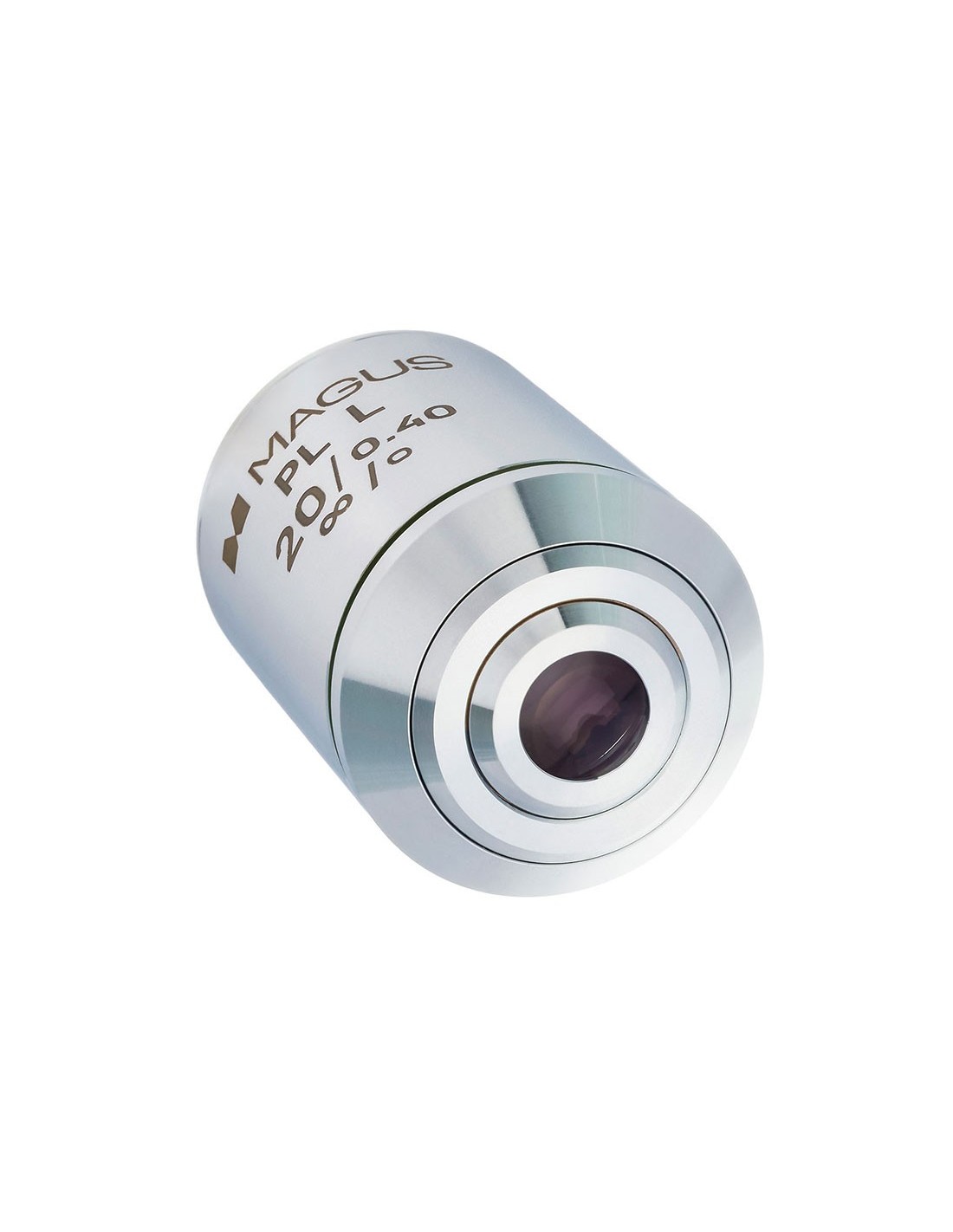

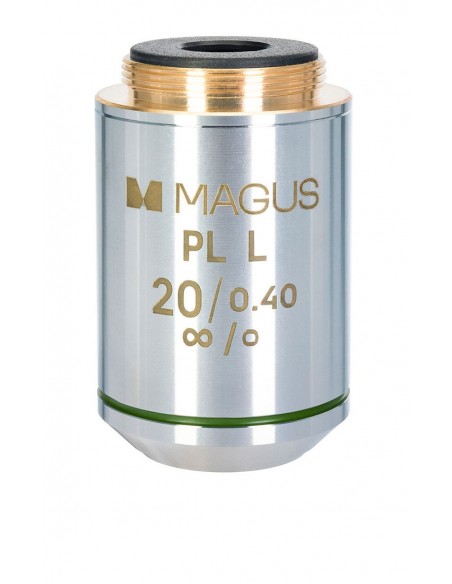

Objectif MAGUS 20PLL 20х/0.40 Plan L WD 8,80 mm - MAGUS

Objectif avec grossissement 20x pour microscope métallurgique. Il est optimal pour travailler avec des oculaires ayant des grossissements de 10x à 20x. Le grossissement utile d'un microscope doté de cet objectif est compris entre 200 et 400x ; sa résolution maximale est de 0,69 µm.

L'optique planachromatique corrige la courbure du champ de 90 % et produit une image claire et non déformée sur presque tout le champ de vision. Il est recommandé de combiner l'objectif avec des oculaires ayant un grand champ de vision : 22 mm. La combinaison avec un oculaire 10x/22 mm produira un champ de vision de 1,1 mm de diamètre. L'aberration chromatique a été corrigée pour le rouge et le bleu, et l'aberration sphérique a été corrigée pour le vert.

Une lentille métallurgique nécessite un fonctionnement avec un verre de protection. L'objet d'étude peut avoir une consistance avec de grandes différences de hauteur et avec une position d'objectif standard, il existe un risque d'endommager celui-ci ou l'échantillon. Par conséquent, l'objectif du microscope métallurgique MAGUS 20 PLL a une distance de travail plus grande que celle standard, à 8,8 mm.

L'objectif est compatible avec les microscopes corrigés à l'infini. Sa parfocalité est de 45 mm.

Compatibilité :

• Microscope métallographique MAGUS Metal 600
• Microscope métallographique MAGUS Metal 630
• Microscope métallographique inversé MAGUS Metal 650
• Microscope métallographique inversé MAGUS Metal V700
