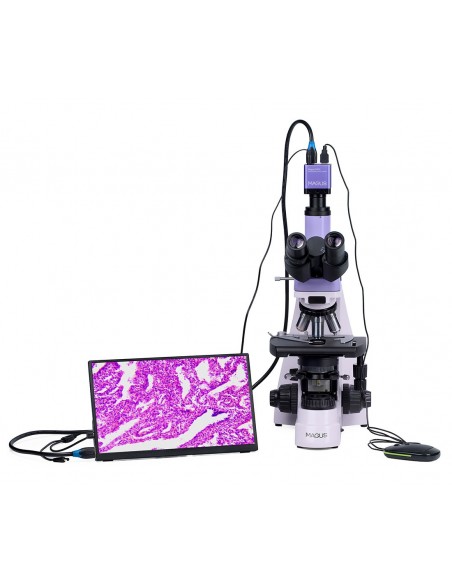

Le microscope biologique LCD Magus Bio D250T est un instrument professionnel pour l'observation d'échantillons biologiques en lumière transmise. La principale technique de microscopie utilisée est le fond clair (immédiatement accessible). Il est également possible d'utiliser des techniques d'observation en fond sombre, avec contraste de phase ou lumière polarisée, mais elles nécessitent l'utilisation d'accessoires à ajouter au microscope. Ce microscope est parfait pour les observations et la recherche en laboratoire dans les domaines médical, pharmaceutique, médico-légal, agricole et divers autres domaines.
Caméra numérique
MAGUS CHD10 est la caméra avec interface HDMI. La caméra est équipée d'un capteur de 2 MP et produit des images Full HD réalistes avec une résolution de 1920 x 1080 pixels.
Il s'agit d'une caméra autonome qui ne nécessite pas de connexion à l'ordinateur ni l'installation de logiciels supplémentaires. Vous pouvez connecter la caméra directement à un téléviseur, un moniteur ou un projecteur pour afficher une image.
L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. La vidéo est enregistrée à 60 ips.
La caméra combine un taux FPS élevé et une bande passante HDMI élevée. Les vidéos apparaissent donc brillantes sans se figer ni sauter entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur
MAGUS MCD Les moniteurs fonctionnent en combinaison avec les caméras MAGUS CHD pour former un système d'imagerie complet pour les microscopes MAGUS.
La connexion à la caméra se fait via son interface HDMI. Le moniteur affiche les images en temps réel. Son écran LCD IPS présente un grand angle de vision, une luminosité élevée et un bon contraste. Lorsque vous regardez l'écran, même sous un grand angle, l'image n'est pas déformée. La taille de l'écran est de 13,3''.
Le moniteur peut être installé sur une surface horizontale à l'aide d'un support pliable ou monté directement sur une caméra ou un trépied.
Optique
Optiques
strong>
Les objectifs planachromatiques fournissent des images claires, riches en contraste et détaillées avec un minimum d'aberrations. Le grossissement, utilisant les lentilles et oculaires inclus dans l'emballage, varie de 40x à 1000x, mais la limite supérieure peut être augmentée avec l'utilisation d'oculaires supplémentaires. L'optique est corrigée à l'infini, ce qui signifie que divers autres accessoires peuvent être insérés le long du chemin optique.

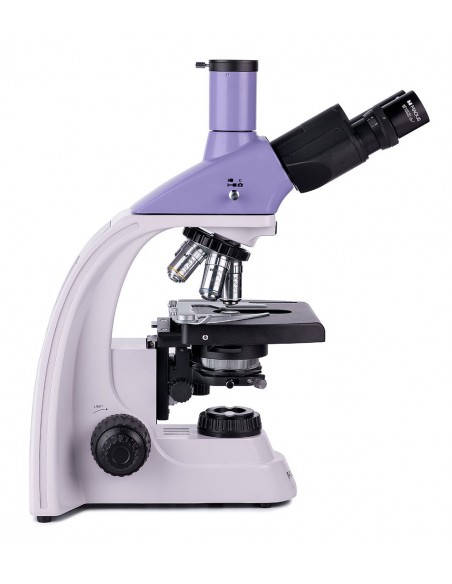

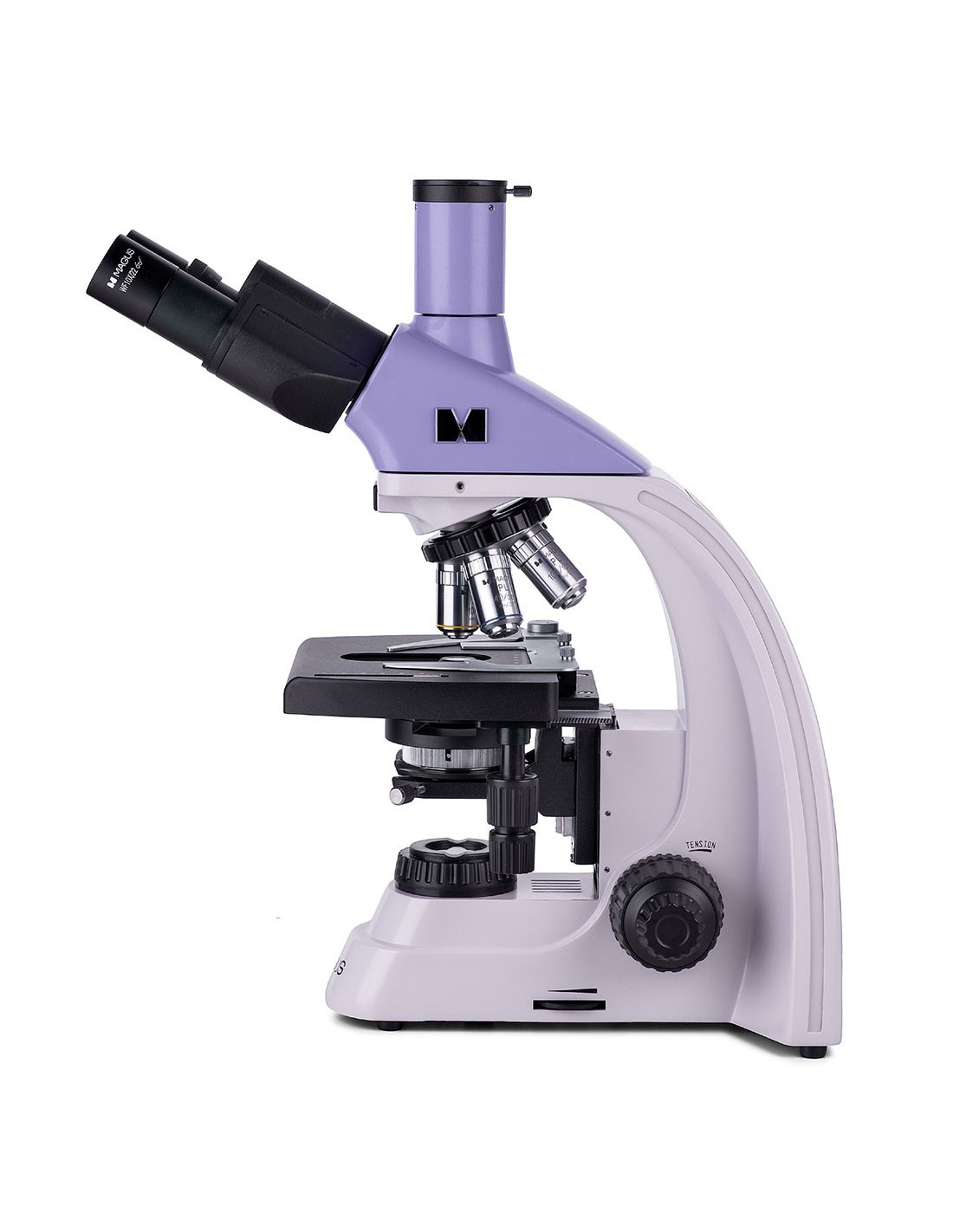

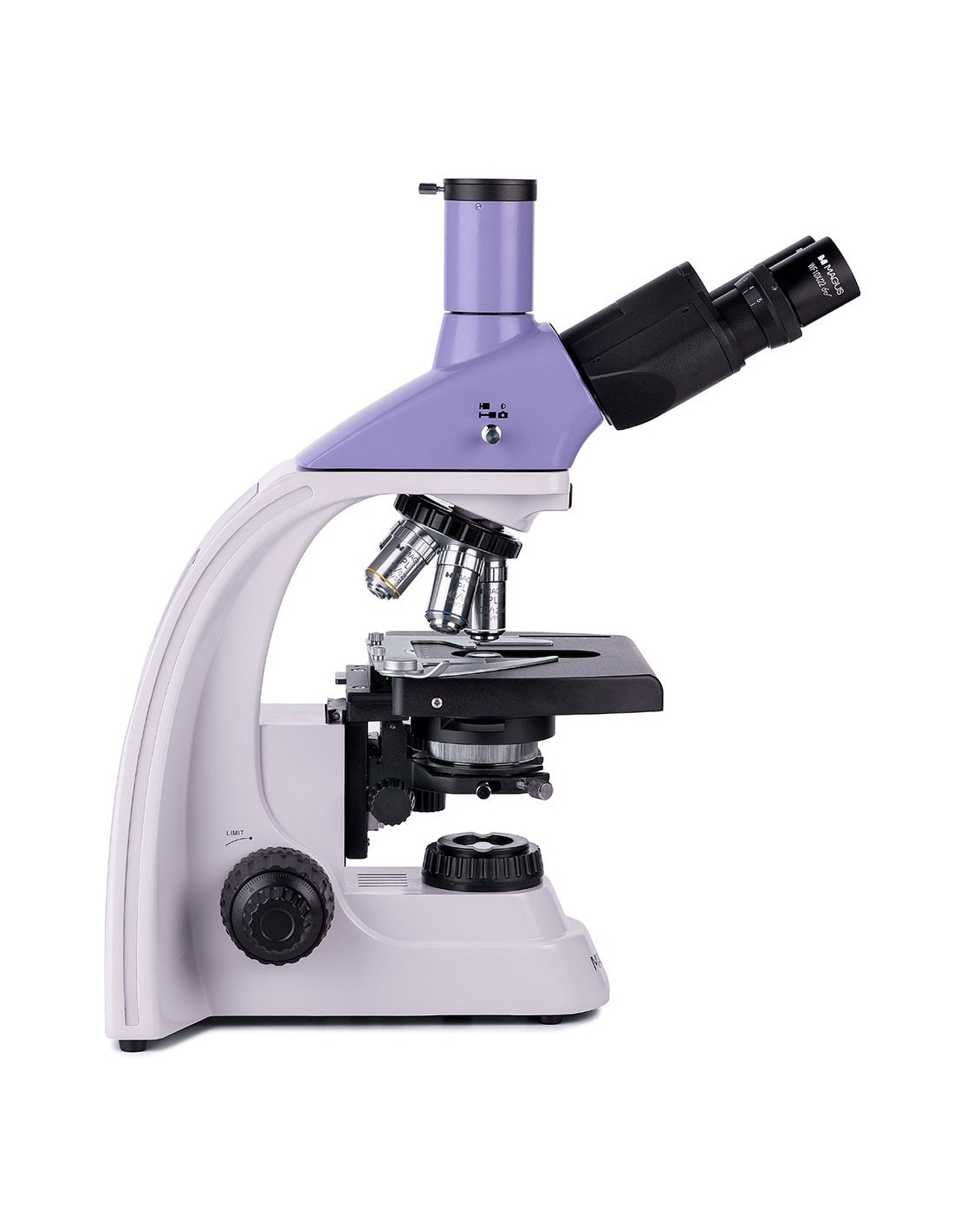

La tête trinoculaire est équipée d'un tube vertical séparé, pour loger un appareil photo numérique (non inclus). Ce tube optique est placé verticalement. La tête trinoculaire est équipée de tubes optiques rotatifs à 360° et il est possible de régler les dioptries grâce à une bague sur le canon gauche. La conception de la tête trinoculaire permet d'ajuster facilement le dégagement oculaire en fonction de la taille de l'observateur.
Le porte-objectif, avec ses objectifs, est orienté vers l'intérieur de l'instrument et peut accueillir 5 objectifs simultanément. : 4 sont inclus dans le forfait et le cinquième slot reste libre. Une lentille supplémentaire peut fournir un facteur de grossissement supplémentaire dans la plage de grossissement disponible.
Éclairage
La lampe halogène de 30 W fournit un éclairage lumineux et vous permet d'avoir un bonne visibilité des structures d'échantillonnage avec toute technique d'observation et tout objectif. La lumière a une température de couleur chaude, plus confortable pour les yeux pendant les longues heures de travail. Il y a un régulateur de luminosité. La lumière est alimentée par le secteur électrique AC.
L'éclairage Köhler peut être configuré grâce au condenseur Abbe centrable et réglable en hauteur, au diaphragme d'ouverture et au diaphragme de champ. Il y a une fente sur le condenseur pour insérer un curseur de champ sombre ou un curseur de contraste de phase. L'utilisation d'un curseur vous permet de basculer rapidement entre les techniques d'observation, améliorant ainsi les performances du microscope.
Plaque et mécanisme de mise au point
La table basse ne dispose pas de support de positionnement, ce qui le rend plus ergonomique. L'insert mécanique déplace l'échantillon en douceur et peut être retiré pour un balayage manuel.
Les boutons de mise au point sont situés des deux côtés du microscope, près de la base du support. Leur position permet d'ajuster la netteté de l'image en gardant les mains posées sur la table, plutôt qu'en l'air, assurant ainsi un plus grand confort lors d'observations prolongées. Les potards sont coaxiaux (centrés sur le même axe). Le mécanisme de mise au point grossière est équipé d'un bouton de fixation et la tension de la vis grossière peut être réglée. En général, le mécanisme de mise au point fonctionne en douceur, sans qu'il soit nécessaire d'exercer une force excessive sur les boutons pour obtenir la netteté souhaitée.
Accessoires
La gamme de les accessoires optionnels comprennent des oculaires, des objectifs, des instruments de polarisation, des condenseurs à fond noir, des dispositifs de contraste de phase, des lames d'étalonnage et des appareils photo numériques. Conçus spécifiquement pour le Magus Bio 250T, ces accessoires s'adaptent parfaitement au microscope et maximisent son potentiel.
Principales caractéristiques du microscope :
- Tête trinoculaire avec tube vertical pour loger un appareil photo numérique
- Les tubes optiques rotatifs à 360° permettent d'adapter la position des oculaires en fonction de la taille de l'utilisateur
- Dioptrie de réglage sur le canon gauche , mise au point grossière (vis grossière) avec bouton de fixation et bouton de réglage de la tension pour la vis grossière, mise au point fine avec vis fine
- Observations en lumière transmise, source lumineuse : lampe halogène 30 W à luminosité réglable
- Le condenseur d'Abbe, avec diaphragme d'ouverture et diaphragme de champ, permet de mettre en place un éclairage Köhler
- Possibilité d'insérer un curseur de contraste de phase ou un curseur de fond noir (il y a un emplacement dédié)
- Une large gamme d'accessoires en option
Principales caractéristiques de la caméra :
- Fonctionnement autonome de la caméra sans connexion PC ni installation de logiciel
- Interface HDMI pour un transfert de données stable et rapide
- Résolution de 1920 x 1080 pixels, le choix idéal pour visualiser des images sur un moniteur Full HD
- 60 ips pour observer des échantillons en mouvement, enregistrer des vidéos et déplacer l'échantillon sans retards ni saccades
- Le capteur CMOS SONY Starvis rétro-éclairé en couleur offre des images avec un faible bruit et une sensibilité lumineuse élevée, même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées
- Logiciel pour l'enregistrement et l'édition de photos et de vidéos, affichage externe, mesures linéaires et angulaires
Le package contient :
- Appareil photo numérique MAGUS CHD10 (appareil photo numérique, câble HDMI (1,5 m), souris avec USB, carte mémoire SD 32 Go, adaptateur secteur AC 12 V/1 A ( Euro), manuel d'utilisation et certificat de garantie)
- Moniteur LCD MAGUS MCD20
- Base avec entrée d'alimentation, source de lumière pour les observations en lumière transmise, mécanisme de mise au point, platine, fixation du condenseur et revolver du nez
- Condensateur d'Abbe
- Tête trinoculaire
- Objectif planachromatique à l'infini : 4x/0,10
- Objectif plan achromatique à l'infini : 10x/0,25
- Objectif plan achromatique à l'infini : 40x/0,65 (avec mécanisme à ressort)
- Objectif plan achromatique à l'infini : 100x/1,25 huile (avec mécanisme à ressort)
- 10x/ Oculaire de 22 mm avec dégagement oculaire long (2 pièces)
- Œilleton (2 pièces)
- Filtre (4 pièces)
- Adaptateur à monture C
- Flacon d'huile d'immersion
- Cordon d'alimentation secteur
- Couvercle anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.) li>
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.) .)
- Objectif planachromatique infini : 20x/0,40
- Objectif planachromatique infini : 60x/0,80 (avec mécanisme à ressort)
- Dispositif de contraste de phase < li>Curseur de contraste de phase li>
- Condensateur de champ noir avec NA 0,9
- Condenseur de champ noir d'huile avec NA 1,36–1,25
- Curseur de champ noir
- Outils de polarisation
- Verre de calibrage
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555018034 |
| Taille du colis (LxLxH) | 43x27x63 cm |
| Poids d'expédition | 12,65 kg |
| Délimiteur | Microscope biologique MAGUS Bio 250T |
| === Délimiteur === | Spécifications du microscope |
| Type | biologique, lumineux/optique, numérique |
| Testé |
| Testé |
| td> | Trinoculaire |
| Tube vertical |
| Plage de grossissement | 800x à 1280x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, pupille d'extraction : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs planachromatiques infinis | : 4x/0,10 ; 10x/0,25 ; 40xs/0,65 ; 100xs/1,25 (huile) ; distance parfocale : 45 mm (*en option : 20x/0,40 ; 60хs/0,80) |
| Nosepiece nosepiece | pour 5 objectifs |
| Distance de travail, mm | 21 (4x) ; 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20x); 0,465 (60xs) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 180x150 |
| Plage de mouvement de la table, mm | 75/50 |
| Traducteur mécanique à deux axes, sans crémaillère de positionnement |
| Réglage dioptrique de l'oculaire, dioptries | ± 5 ( sur le canon gauche) |
| Condenseur | Condenseur d'Abbe, NA 1,25, centrage réglable, hauteur réglable, diaphragme d'ouverture réglable, avec fente pour curseur de fond noir et phase curseur de contraste, monture en queue d'aronde |
| Diaphragme | diaphragme à ouverture réglable, diaphragme de champ avec iris réglable |
| Mise au point | coaxiale, mise au point grossière (21 mm, 39,8 mm/tour, avec bouton de fixation et bouton de réglage de la tension vis micrométrique) et mise au point fine (vis micrométrique 0,002 mm) |
| Halogène |
| Éclairage td>Réglage de la luminosité | oui |
| Alimentation | td> | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | Lampe halogène 12 V/30 W, douille G4 |
| Filtres optiques | oui |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Possibilité de connecter des équipements supplémentaires | appareils à contraste de phase (condensateur et objectifs), condenseur à fond noir (à immersion sèche ou dans l'huile), polarisation instruments (polariseur et analyseur) |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Assemblage et installation niveau de difficulté | compliqué< /td> |
| Application | laboratoire/médical |
| Position d'éclairage | inférieure |
| td> |
| Méthode de recherche | champ clair |
| Ensemble avec étui/étui/sac |
| Poids, kg | 8 |
| Dimensions, mm | 200x436x400 |
| === Délimiteur === td> | Appareil photo numérique |
| Capteur | SONY Starvis CMOS |
| Couleur/monochrome< /td> | couleur |
| Mégapixels | 2 |
| Résolution maximale, px td> | 1920x1080 |
| Taille du capteur | 1/2,8" (5,57x3,13 mm) |
| Taille des pixels, µm | 2,9x2.9 |
| Connecteurs d'interface | HDMI 1.4 |
| Carte mémoire | SD jusqu'à 32 Go |
| Possibilité de connecter un équipement supplémentaire | souris avec USB |
| Sensibilité à la lumière | 1 300 mV à 1/30 s |
| Temps d'exposition | 0,04 ms – 1 000 ms< /td> |
| Enregistrement vidéo | oui |
| Fréquence d'images, fps @résolution | 60@1920x1080 (HDMI) |
| Emplacement d'installation | tube trinoculaire, tube optique au lieu d'oculaire |
| *.jpg |
| Format vidéo | *.h264, * .mp4 |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| Type d'obturateur | ERS (Volet Roulant Électronique) |
| Logiciel | HDMI : Intégré |
| Type de montage | Montage C |
| Corps | aluminium robuste |
| Alimentation de la caméra | Adaptateur secteur 12 V, 1 A |
| Spécifications de l'adaptateur secteur CA | entrée : tension CA 100-240 V, 50/60 Hz, sortie : tension CC 12 V/1 A td>< /tr> |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, %< /td> |
| td> | 30 — 80 |
| === Délimiteur === | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| 1920x1080 (Full HD) |
| Format |
| Luminosité, cd/m² | 400 |
| Nombre de couleurs affichées | 16,7 m< /td> |
| Contraste | 1000:1 |
| Horizontal/ angle de vision vertical, ° | 178/178 |
| Dimensions de la zone visible de l'écran (LxH), mm | 295x165 |
| Pas de pixel (LxH), mm | 0,154x0,154 |
| Source optique fréquence, Hz | 60 |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50 000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C< /td> | -15 — 55 |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Alimentation | AC 110-220 V, DC 5-12 V/1 A (Type C) |
| Consommation électrique, W | 12 (max.) |
