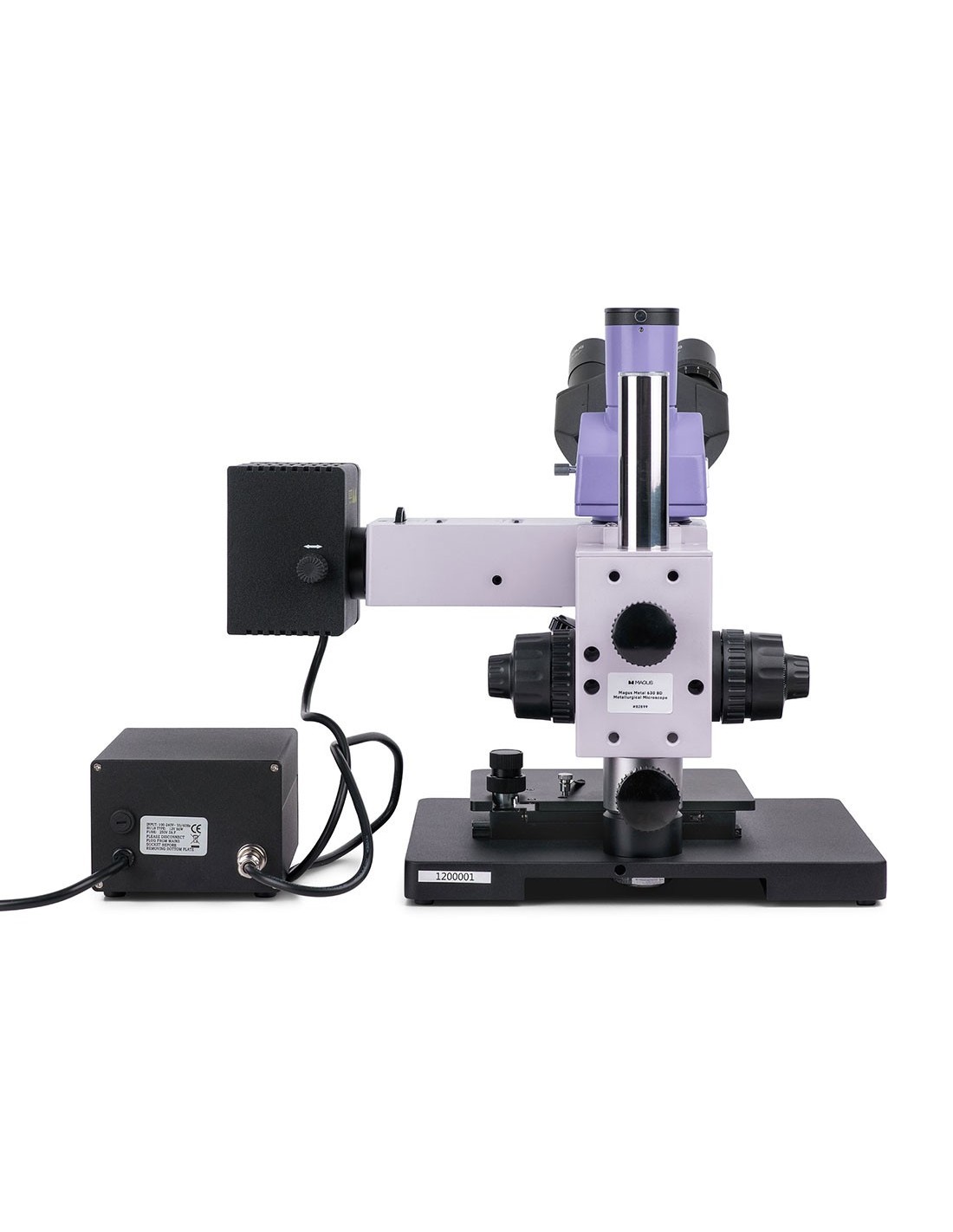

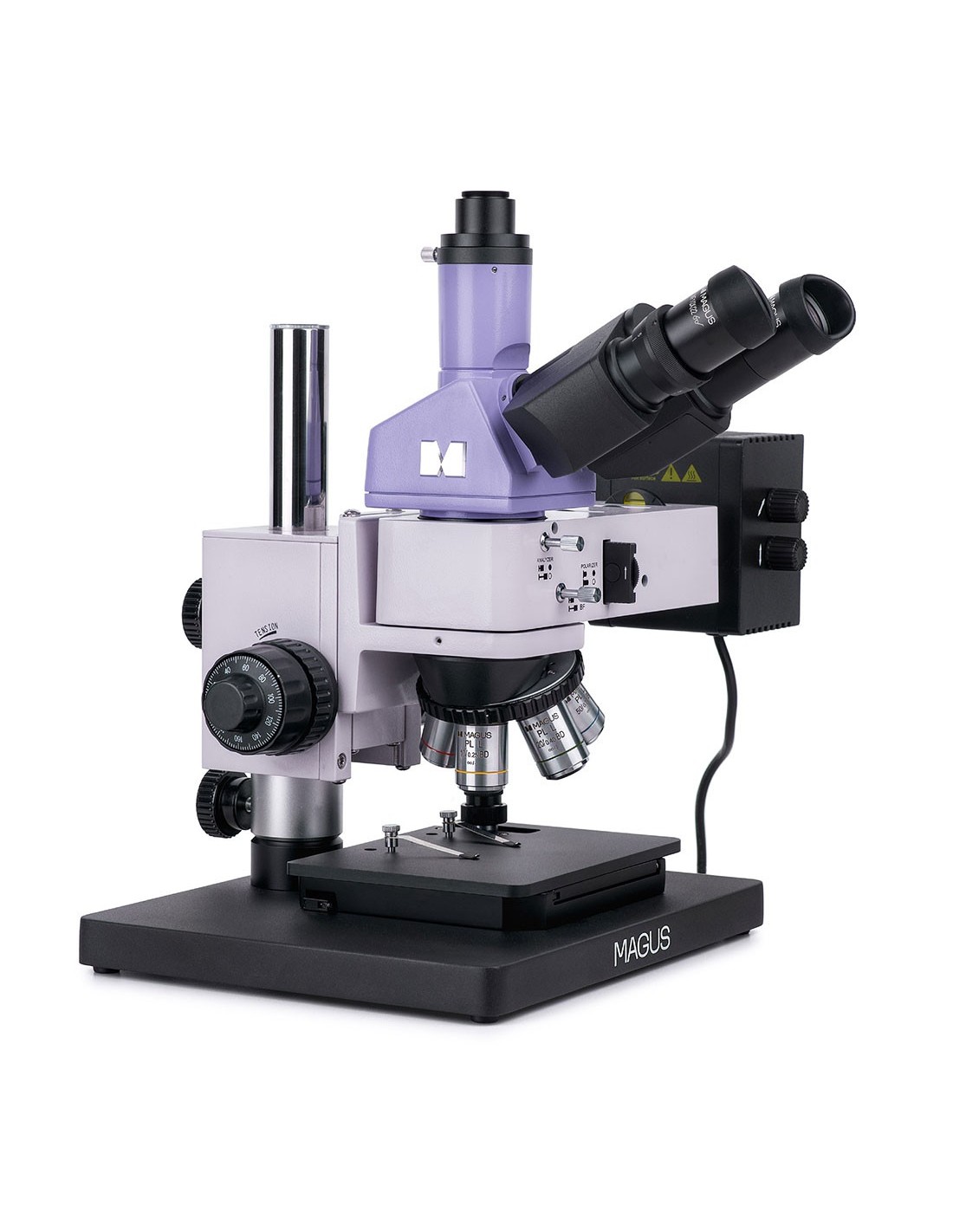

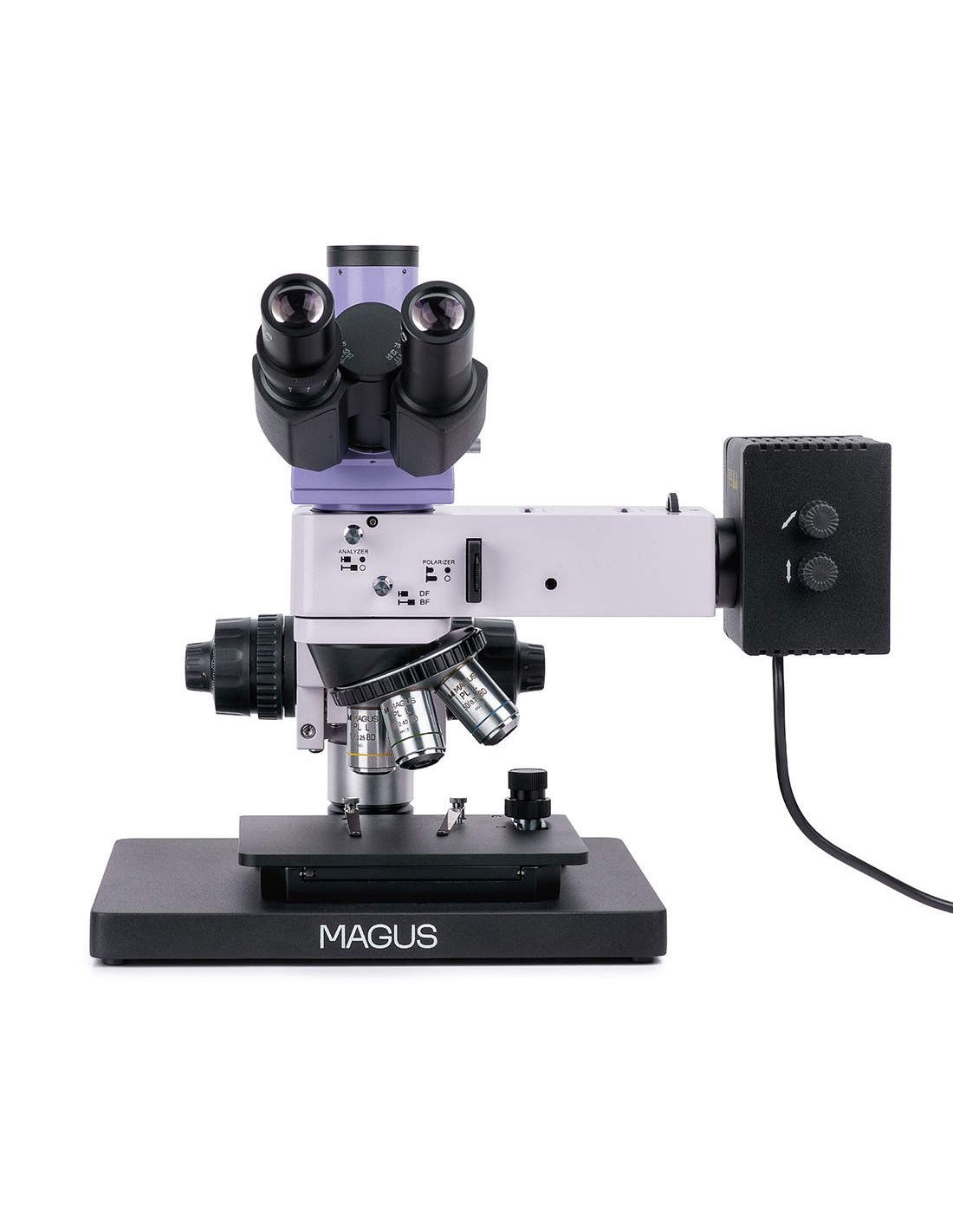

Microscope métallographique MAGUS Metal 630 BD - MAGUS

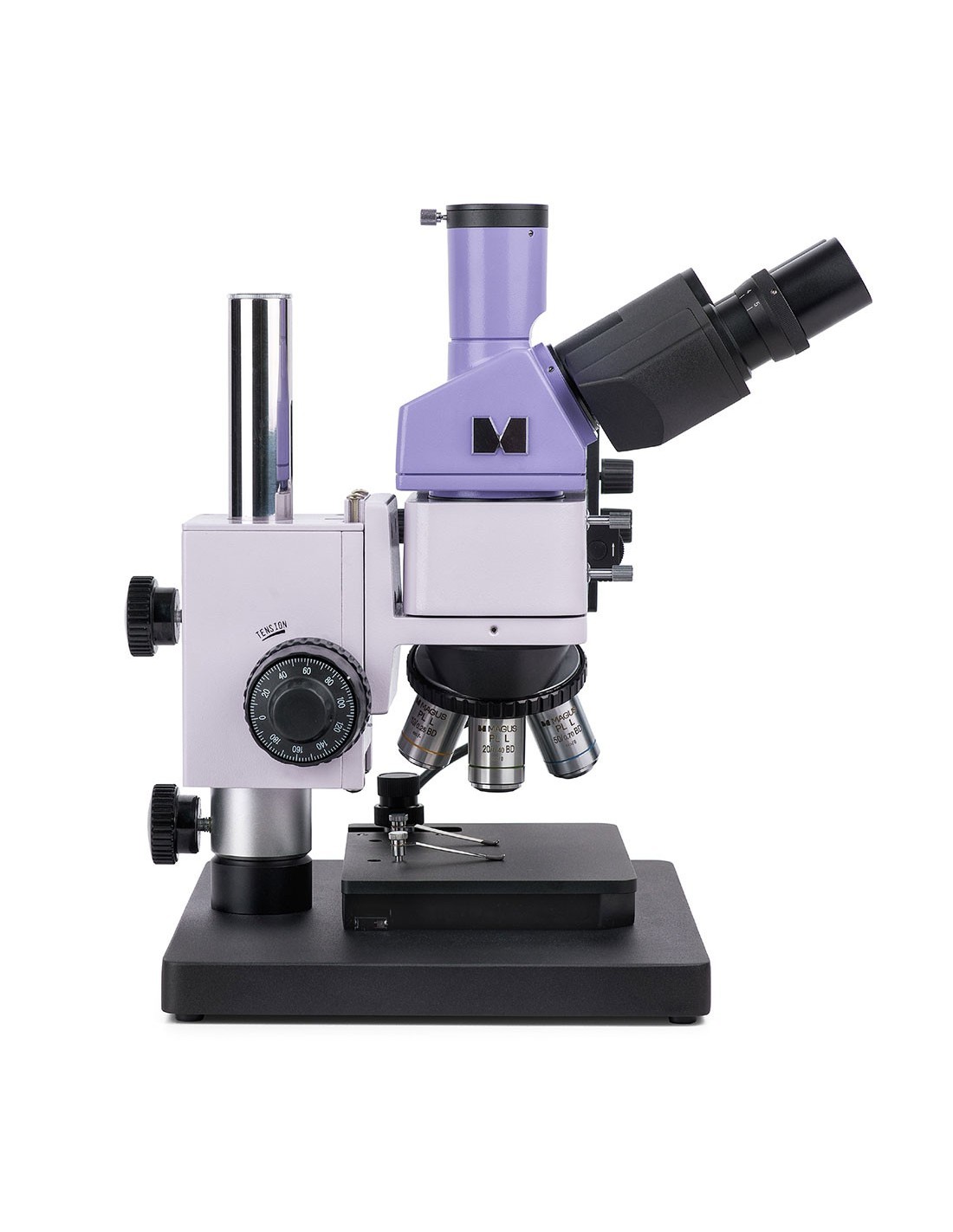

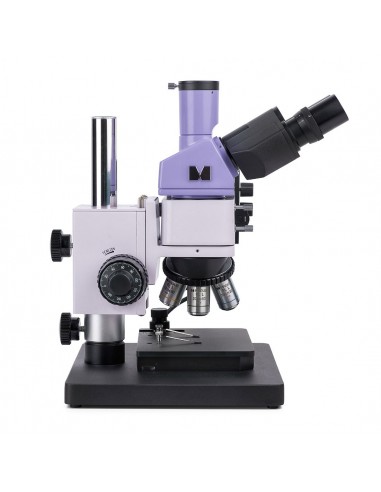

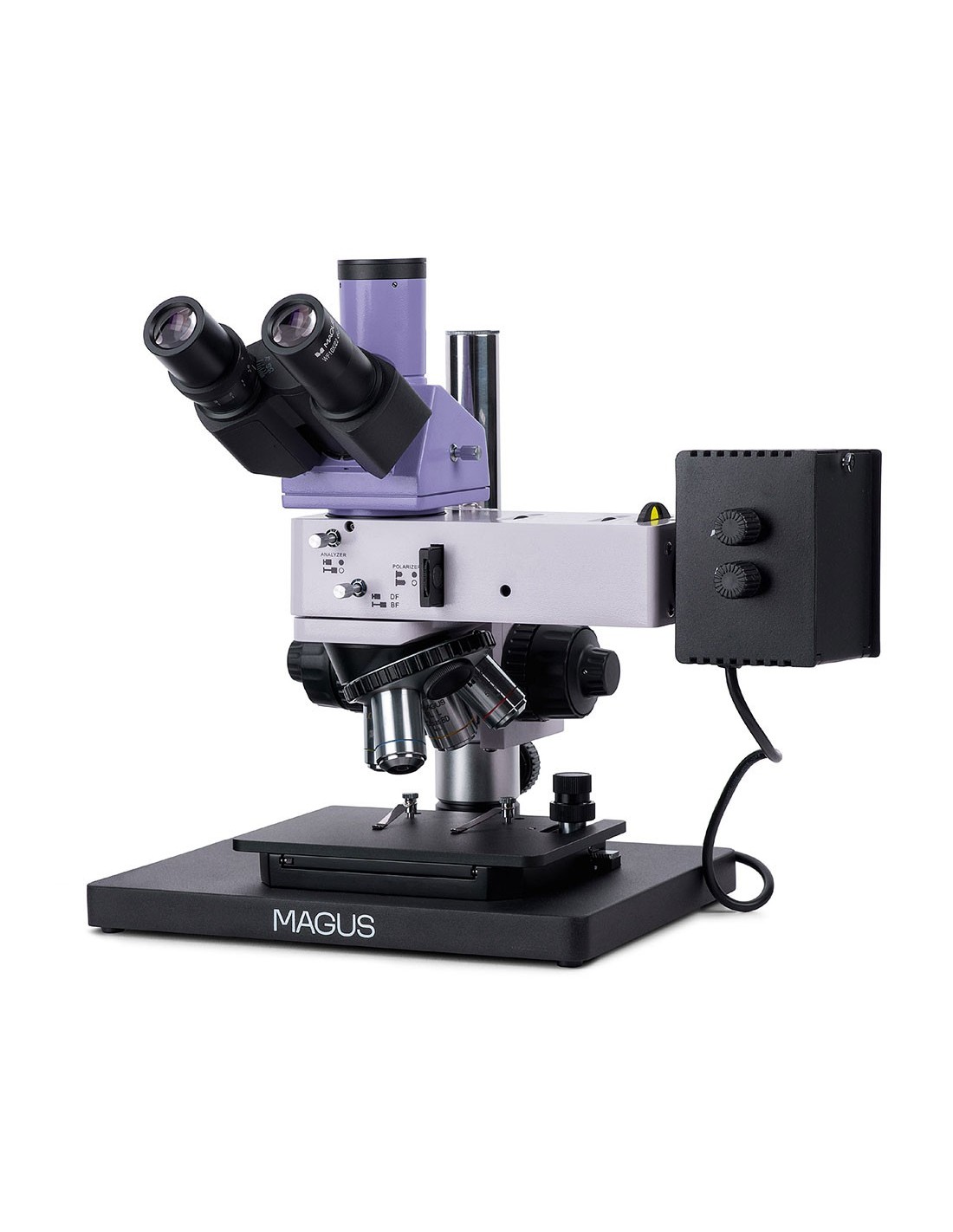

Microscope métallographique MAGUS Metal 630 BD pour les techniques de microscopie en fond clair, en fond sombre et en polarisation. Un éclairage halogène puissant produit une image de qualité avec n’importe quel objectif et méthode de microscopie. Le microscope est conçu pour le contrôle qualité et l'étude de la microstructure des matériaux semi-conducteurs, des métaux et des objets opaques. Il est utilisé pour mener des recherches dans les usines de fabrication, les laboratoires des centres de recherche et les départements universitaires.

Optique

La tête trinoculaire est équipée d'un tube trinoculaire dans lequel est monté l'appareil photo numérique (non inclus). Vous pouvez diriger le faisceau lumineux sur l'oculaire ou le tube trinoculaire à l'aide d'un bouton de sélection du trajet lumineux sur la caméra/l'oculaire. La tête trinoculaire est inclinée à 30° pour faciliter l'observation. La bague de réglage dioptrique est positionnée sur le tube optique gauche.

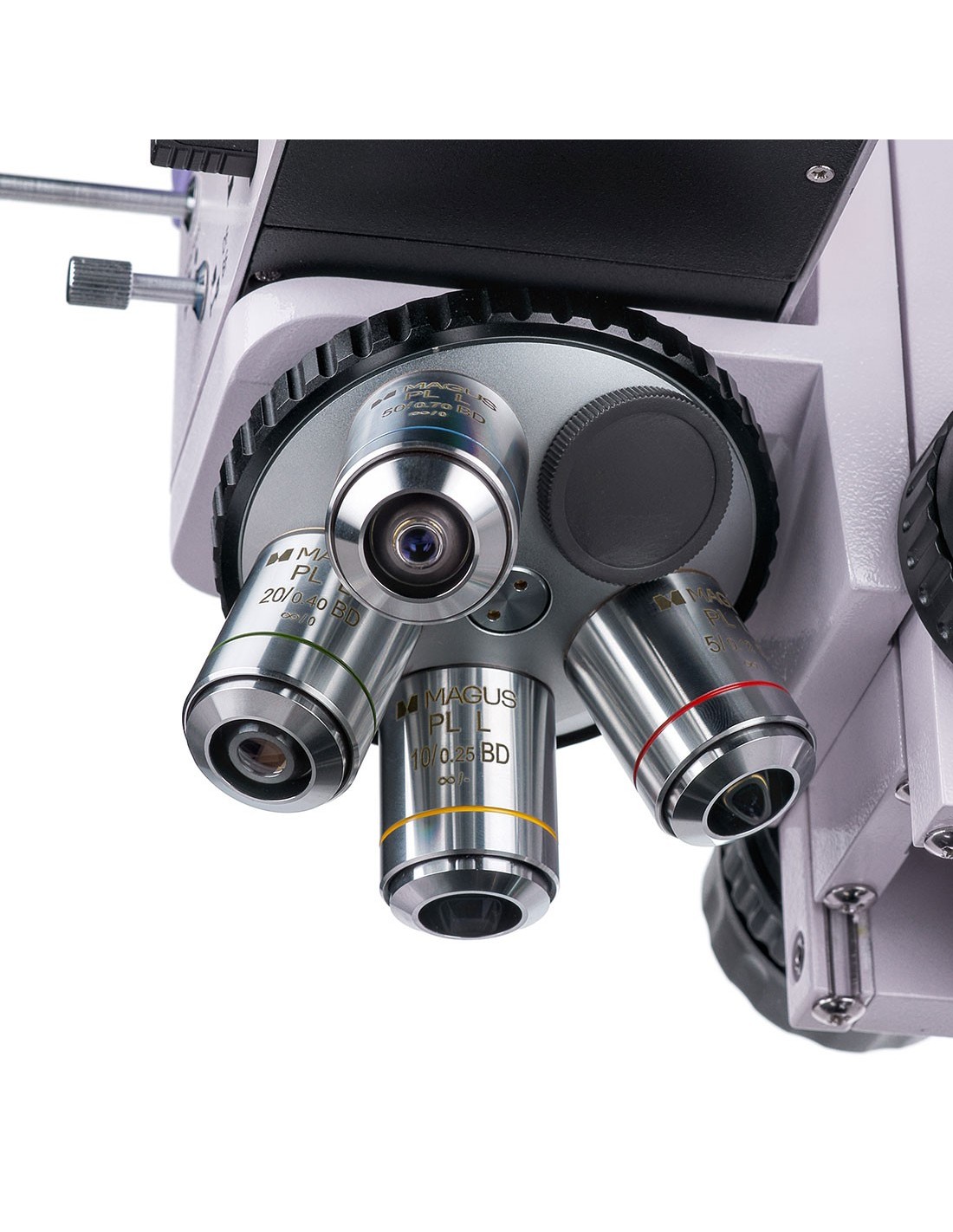

Une fois les lentilles incluses dans le kit montées sur le nez, un emplacement pour une lentille supplémentaire sera disponible. Tous les objectifs de base sont planachromatiques, avec une longue distance de travail, adaptés à la microscopie en fond clair et sombre.

Éclairage

Pour les observations en fond sombre, le microscope dispose d'une lampe halogène de plus grande puissance (50 W). De plus, le système d'éclairage par lumière réfléchie comprend : un ensemble de filtres, des diaphragmes de champ et d'ouverture, un dispositif de champ sombre, un analyseur intégré et un polariseur amovible. Les ouvertures et la source lumineuse peuvent être centrées. Vous pouvez configurer la méthode d'éclairage Köhler.

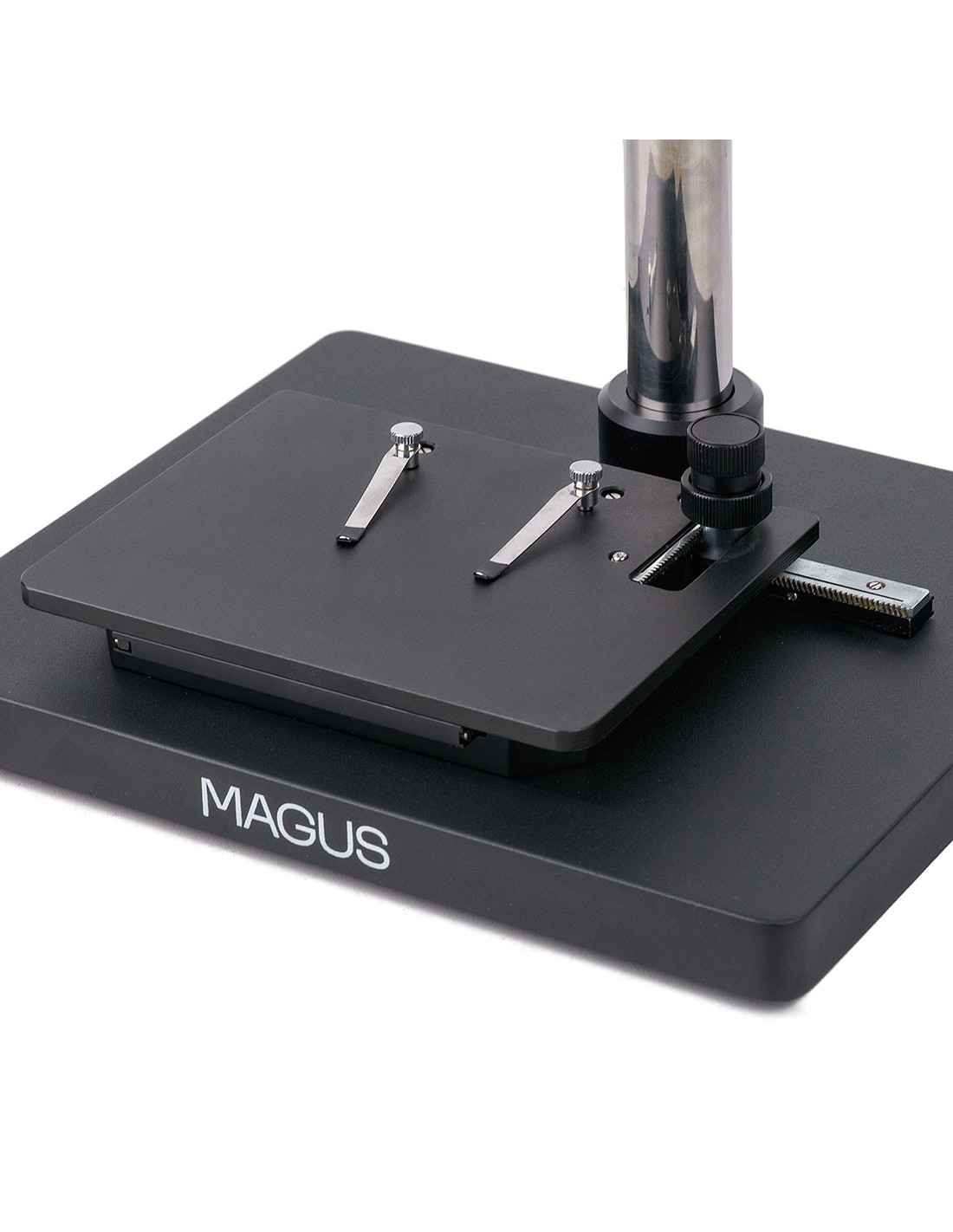

Plaque et mécanisme de mise au point

Le microscope est doté d'un support et d'un mécanisme de mise au point de conception intéressante et l'échantillon analysé peut être de n'importe quelle taille et hauteur. Il se caractérise également par ses petites dimensions, qui permettent de positionner le microscope sur des surfaces d'une hauteur maximale de 40 cm. Les boutons de mise au point grossière et fine sont coaxiaux et sont situés des deux côtés du corps du microscope. Vous pouvez également régler le réglage grossier de la tension.

Accessoires

Des accessoires supplémentaires du microscope MAGUS Metal 630 BD peuvent être commandés séparément. Ceux-ci incluent des oculaires compatibles, des objectifs avec une longue distance de travail pour les techniques de fond clair et sombre, des lames d'étalonnage et des appareils photo numériques.

Caractéristiques principales :

• Convient à l'étude de spécimens opaques de toutes hauteurs et tailles
• Tête trinoculaire avec tube trinoculaire pour le montage d'un appareil photo numérique et d'un séparateur de faisceau 100:0 et 0:100
• Observations de lumière réfléchie à l'aide de techniques de microscopie de champ, de champ sombre et de polarisation
• La puissance de la source de lumière halogène a été augmentée à 50 W (adaptée au champ sombre)
• Diaphragmes d'ouverture et de champ pour l'éclairage de Köhler et un ensemble de filtres colorés, centrage des deux diaphragmes et d'une source de lumière.
• Support de conception compact pour le montage du microscope dans de petits espaces
• Une large gamme d'accessoires en option ul>

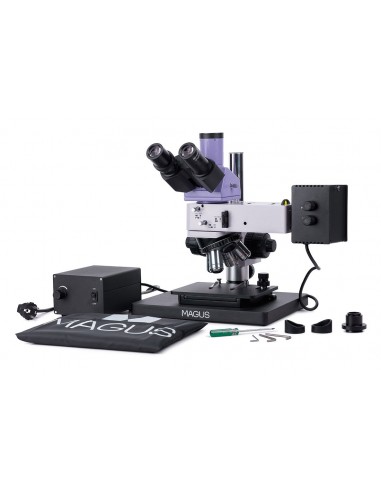

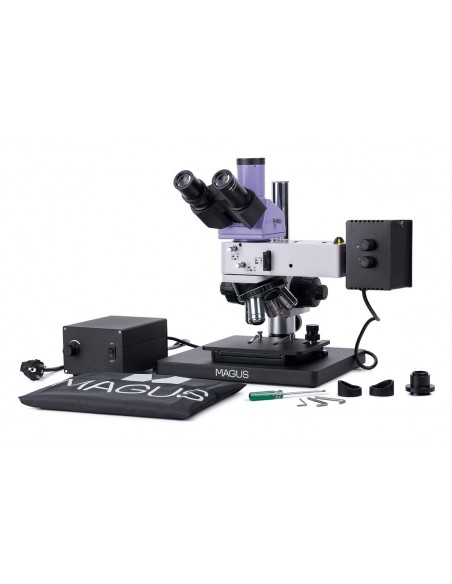

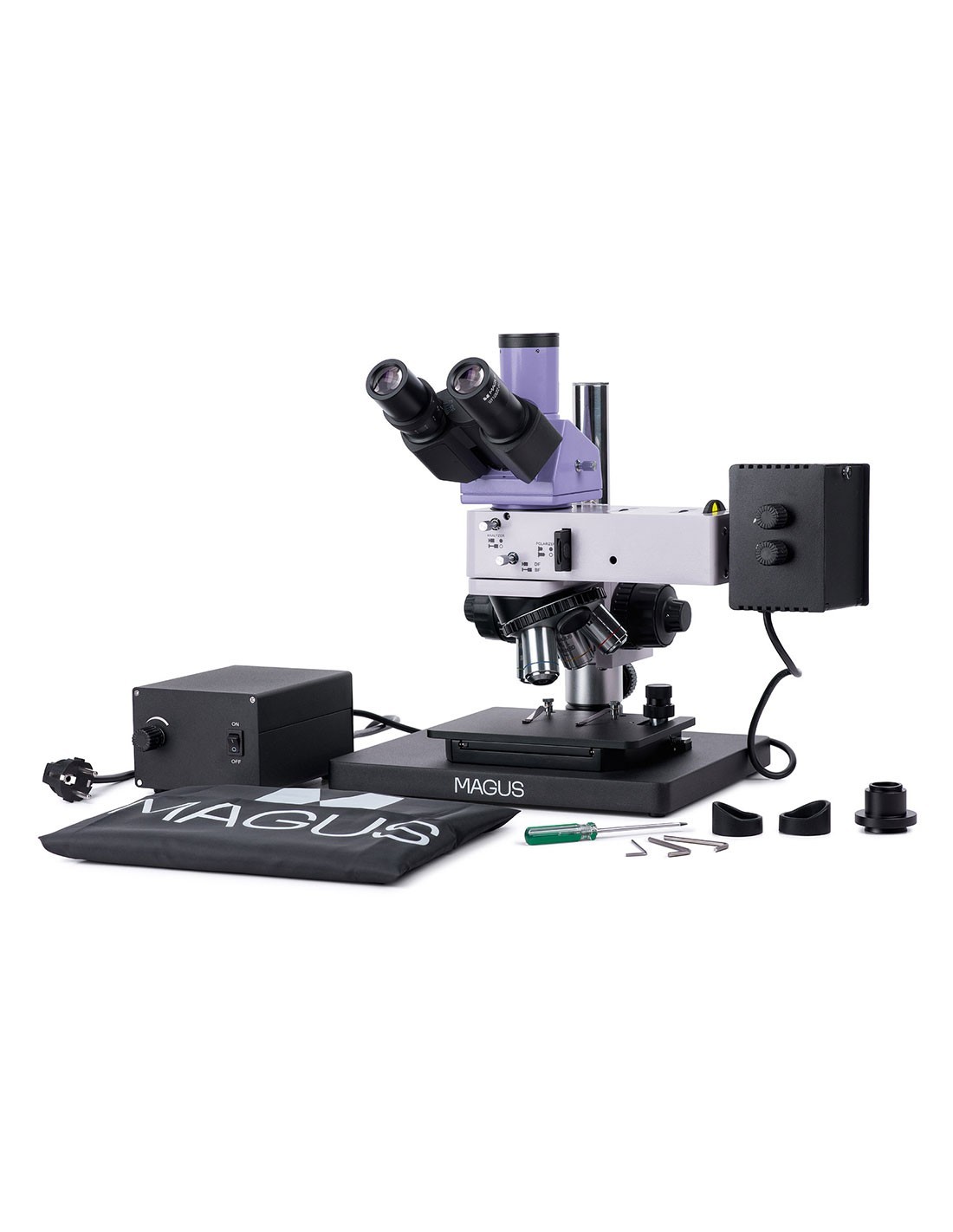

Le paquet contient :

• Support avec mécanisme de mise au point, platine et embout nasal
• Illuminateur pour observations de lumière réfléchie avec boîtier d'ampoule
• Tête trinoculaire
• Objectif planachromatique infini : PL L5x/0,12 BD WD 9,7 mm
• Objectif achromatique plan infini : PL L10x/0,25 BD WD 9,3 mm
• Objectif achromatique plan infini : PL L20x/0,40 BD WD 7,2 mm
• Objectif planachromatique infini : PL L50х/0,70 BD WD 2,5 mm
• Oculaire 10x/22 mm avec long dégagement oculaire (2 pièces)
• 1x adaptateur de monture C
• Clé Allen
• Base avec entrée d'alimentation
• Câble d'alimentation
• Câble d'alimentation de l'éclairage à lumière réfléchie
• Cache anti-poussière
• Manuel d'utilisation et certificat de garantie

Disponible sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pcs.)
• Oculaire 15x / 15 mm (2 pcs.)
• Oculaire 20x/12 mm (2 pcs.)
• Oculaire 25x/9 mm (2 pcs.)
• Plan d'objectif achromatique à l'infini : PL L40x/0.60 BD WD 3.0 mm
• Objectif plan achromatique à l'infini : PL L60x/0.70 BD WD 1.9 mm
• Objectif plan infini achromatique : PL L80x/0.80 BD WD 0,8 mm
• Objectif achromatique plan infini : PL L100х/0,85 (sec) BD WD 0,4 mm
• Appareil photo numérique
• Verre d'étalonnage ul>
