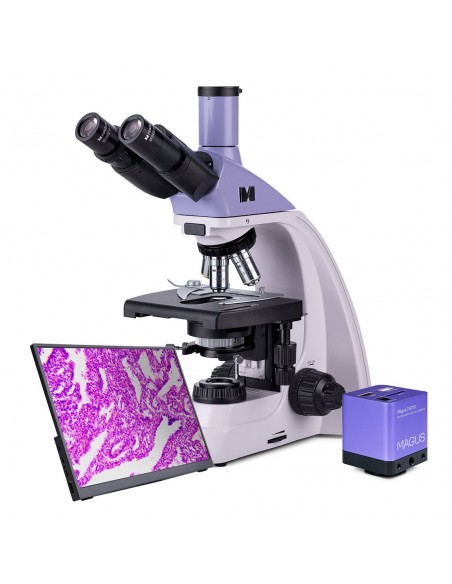

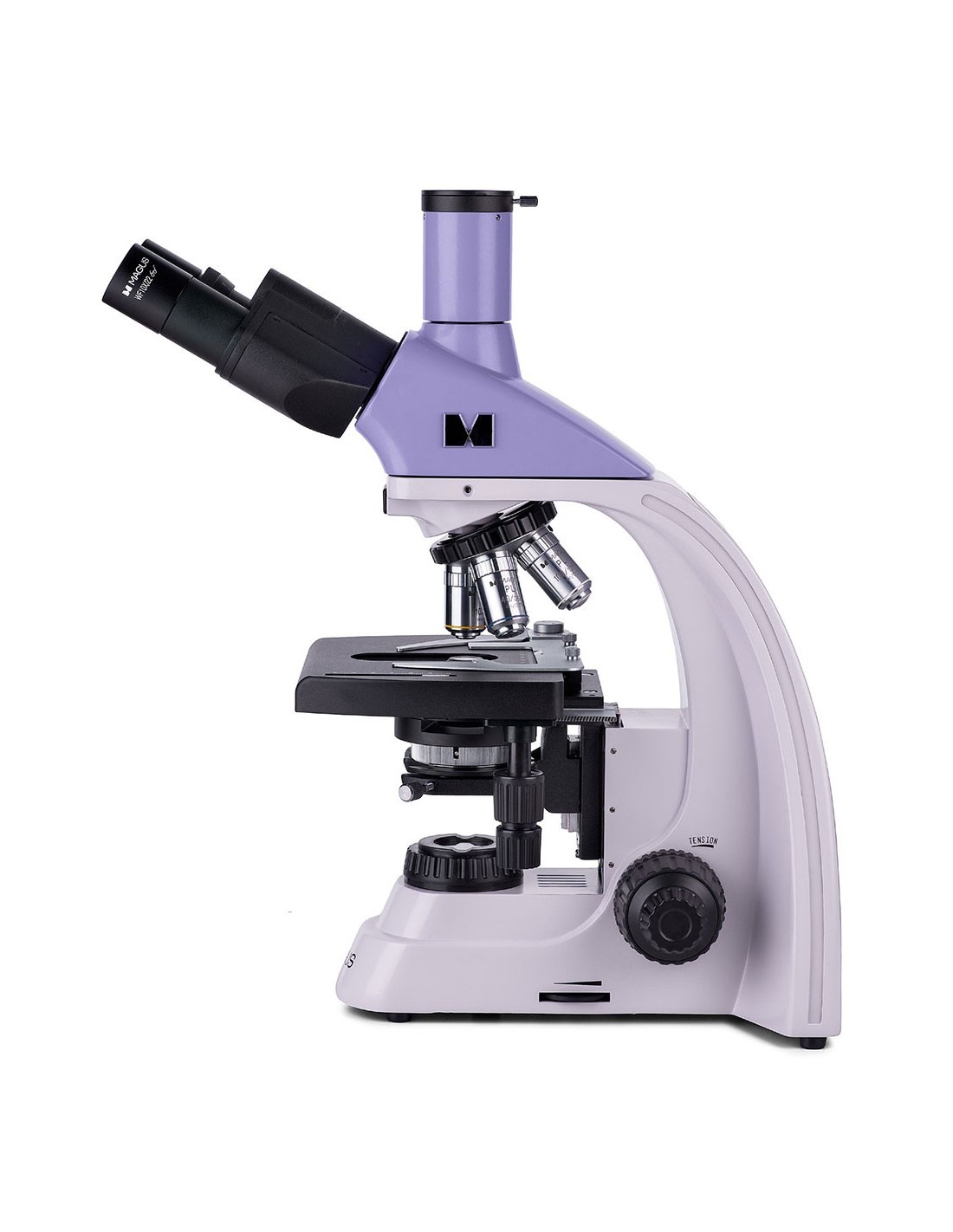

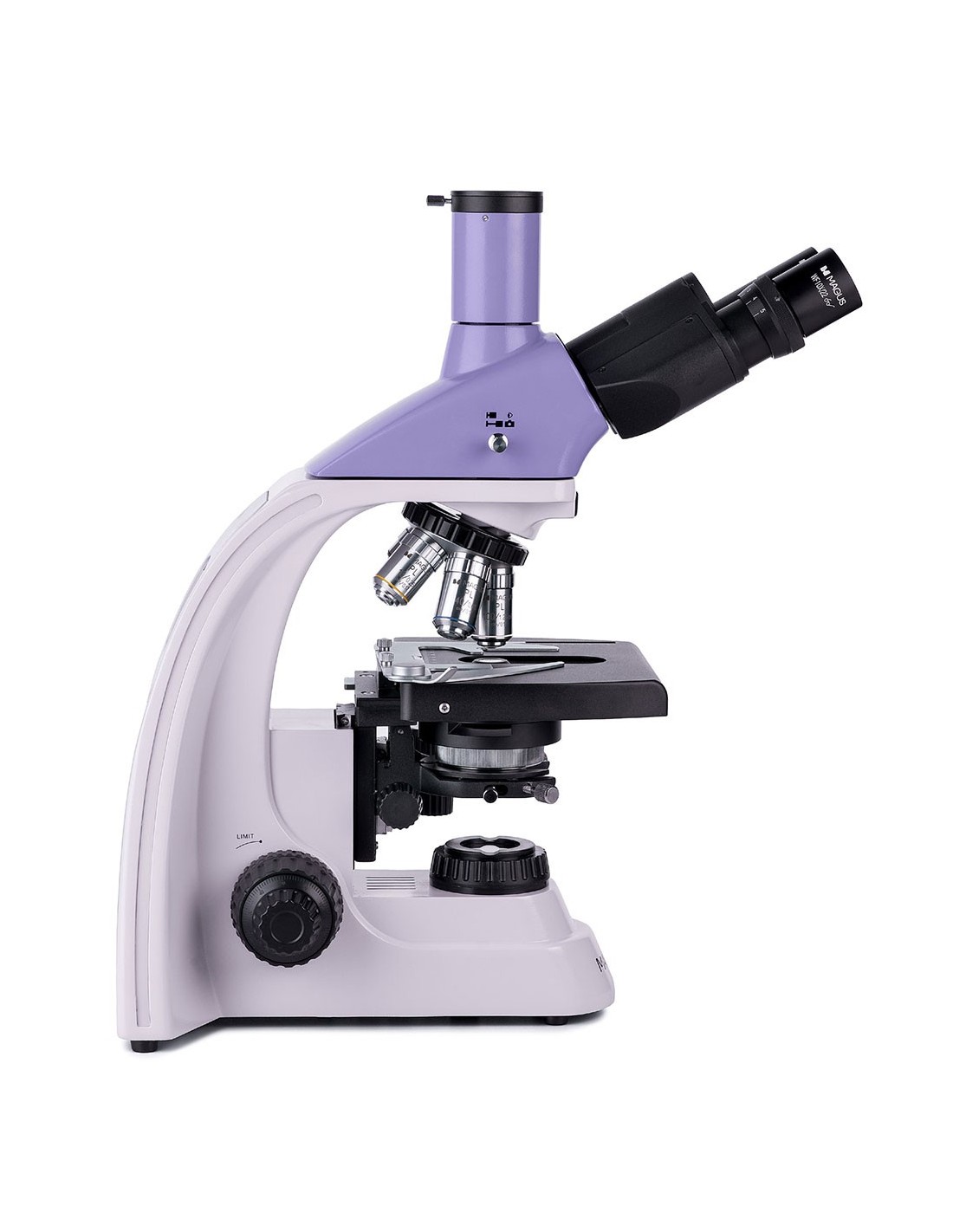

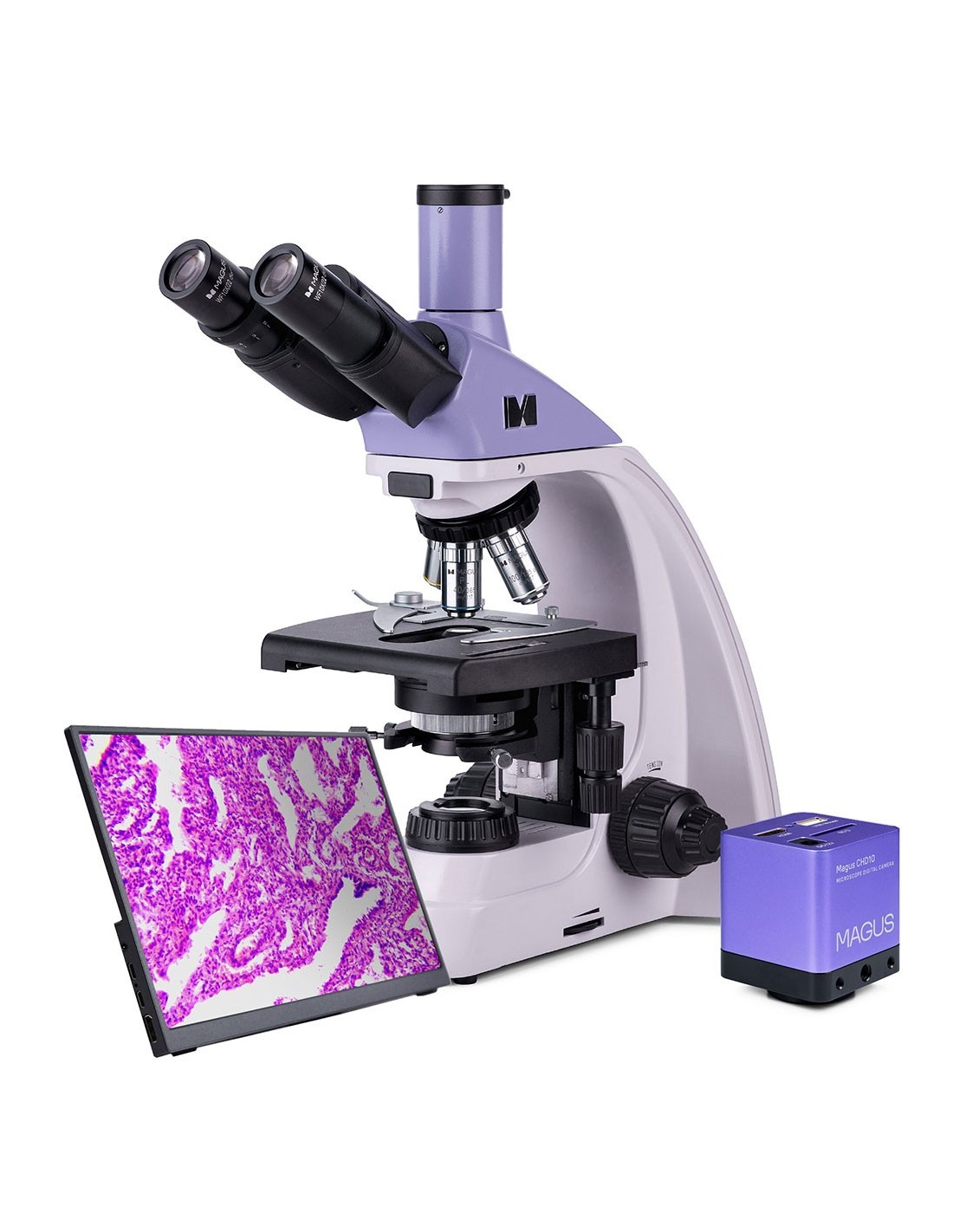

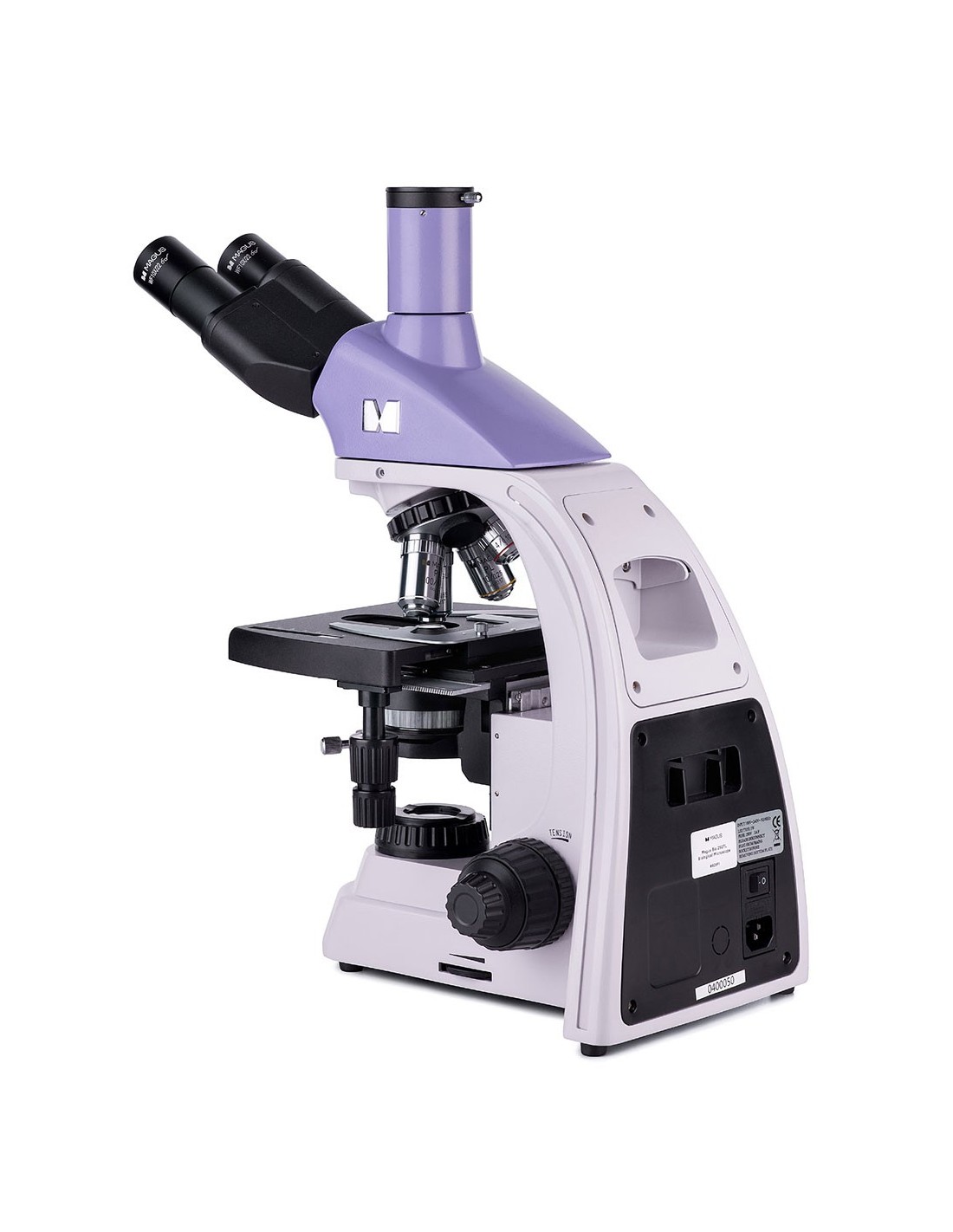

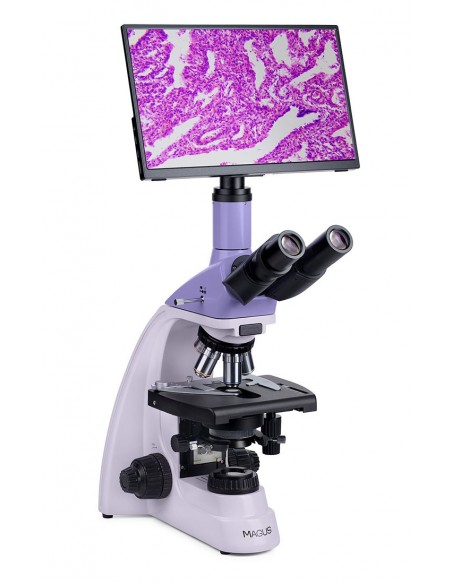

Le microscope LCD MAGUS Bio D250TL est utilisé pour examiner des échantillons en coupes minces et des frottis de matériel biologique. Les observations sont réalisées avec des techniques de microscopie en champ clair et en lumière transmise. Une lumière LED de 3 watts fournit un éclairage et les optiques sont dotées d'objectifs achromatiques plans corrigés à l'infini. Ce microscope offre la possibilité d'utiliser des accessoires supplémentaires, notamment des dispositifs d'observation en fond sombre, avec lumière polarisée ou contraste de phase. Ce modèle de microscope est idéal pour les analyses en laboratoire, la recherche scientifique et l'enseignement.
Caméra numérique
MAGUS CHD10 est la caméra la moins chère avec interface HDMI.
La caméra est équipée d'un capteur de 2 MP et produit des images Full HD réalistes avec une résolution de 1920 x 1080 pixels.
Il s'agit d'une caméra autonome qui ne nécessite pas de connexion à l'ordinateur ni d'installation de logiciel supplémentaire. Vous pouvez connecter la caméra directement à un téléviseur, un moniteur ou un projecteur pour afficher une image.
L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. La vidéo est enregistrée à 60 ips.
La caméra combine un taux FPS élevé et une bande passante HDMI élevée. Les vidéos apparaissent donc brillantes sans se figer ni sauter entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur

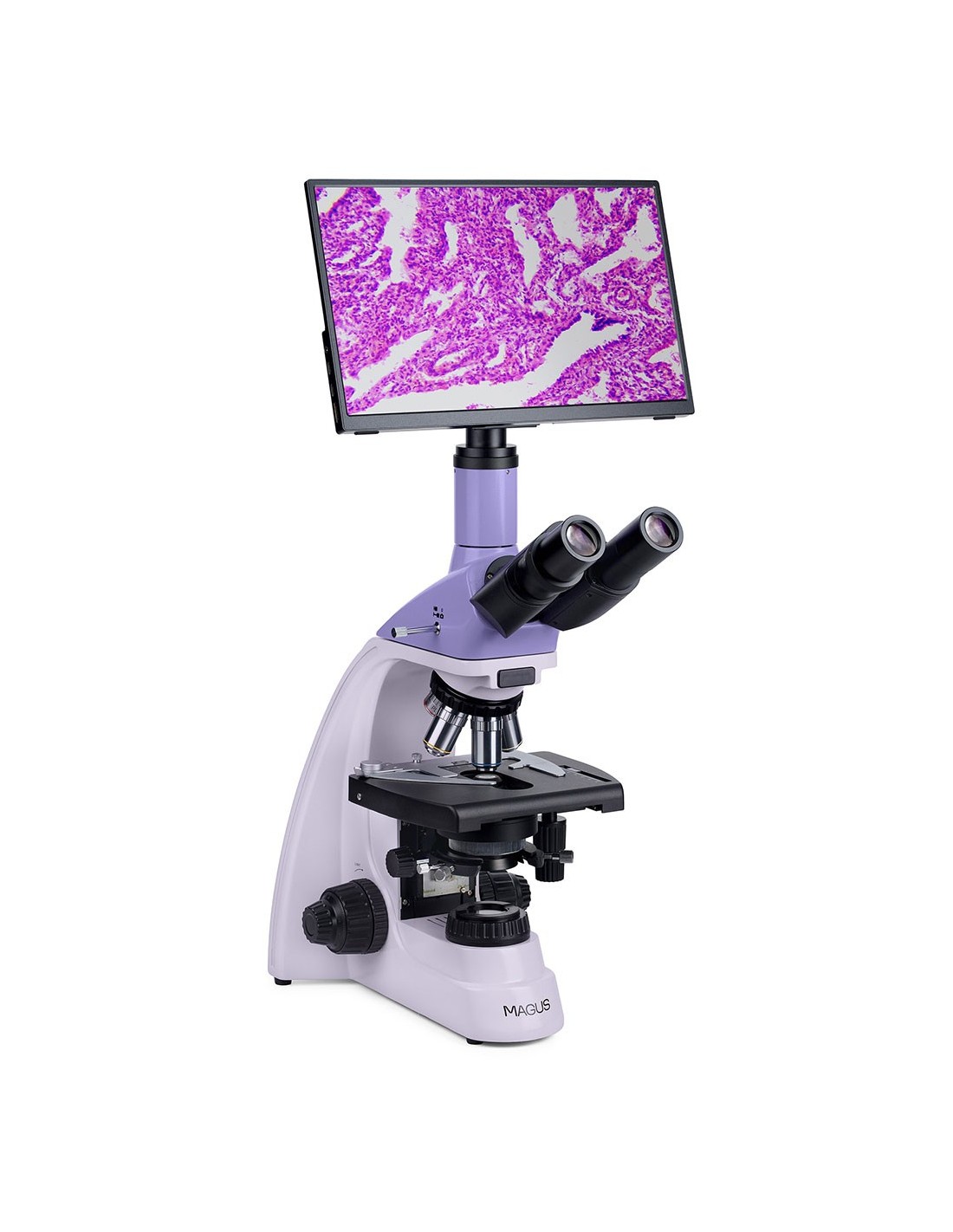

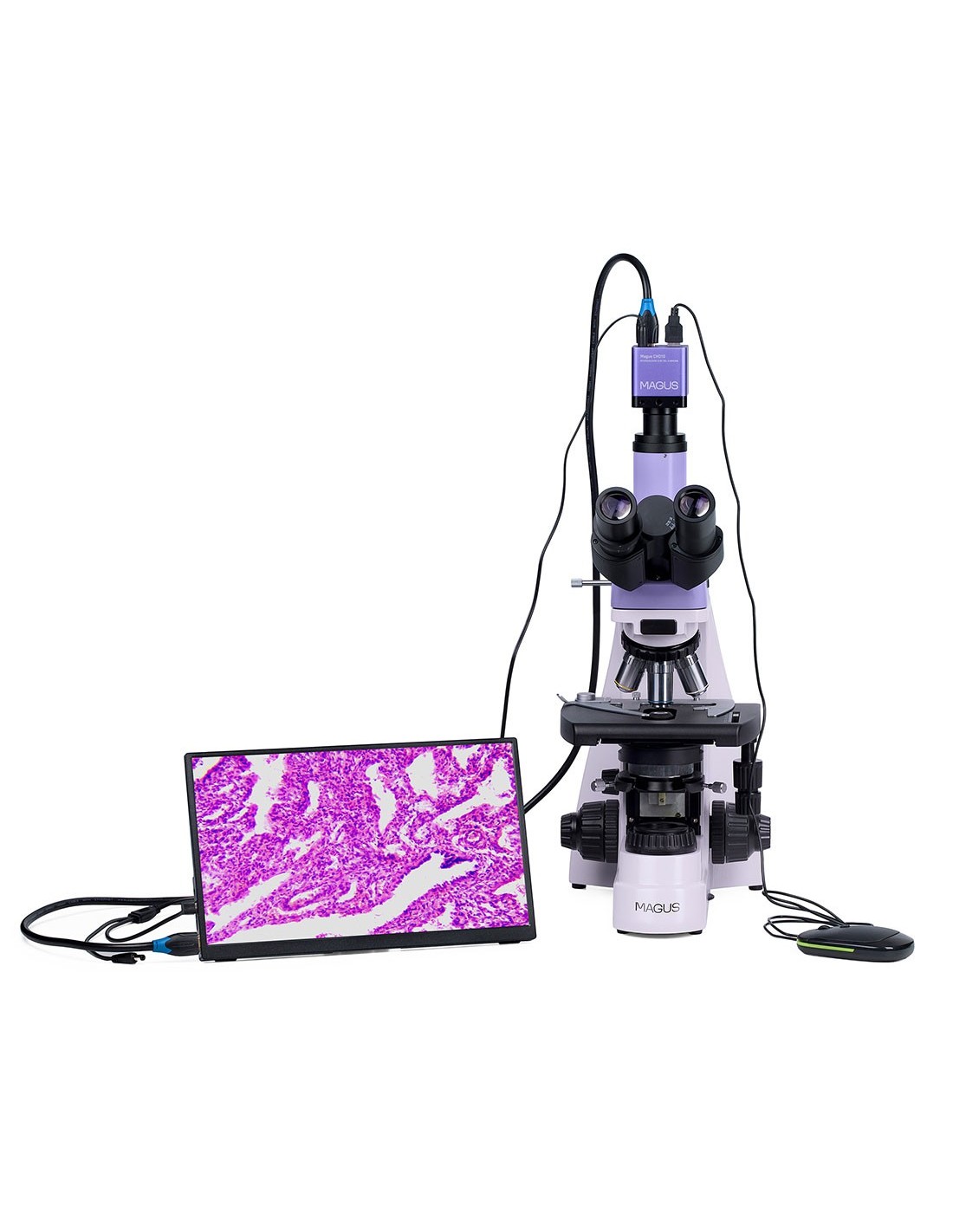

MAGUS MCD Les moniteurs fonctionnent en combinaison avec les caméras MAGUS CHD pour former un système d'imagerie complet pour les microscopes MAGUS.
La connexion à la caméra se fait via son interface HDMI. Le moniteur affiche les images en temps réel. Son écran LCD IPS présente un grand angle de vision, une luminosité élevée et un bon contraste. Lorsque vous regardez l'écran, même sous un grand angle, l'image n'est pas déformée. La taille de l'écran est de 13,3''.
Le moniteur peut être installé sur une surface horizontale à l'aide d'un support pliable ou monté directement sur une caméra ou un trépied.
Optique
Optique
strong>

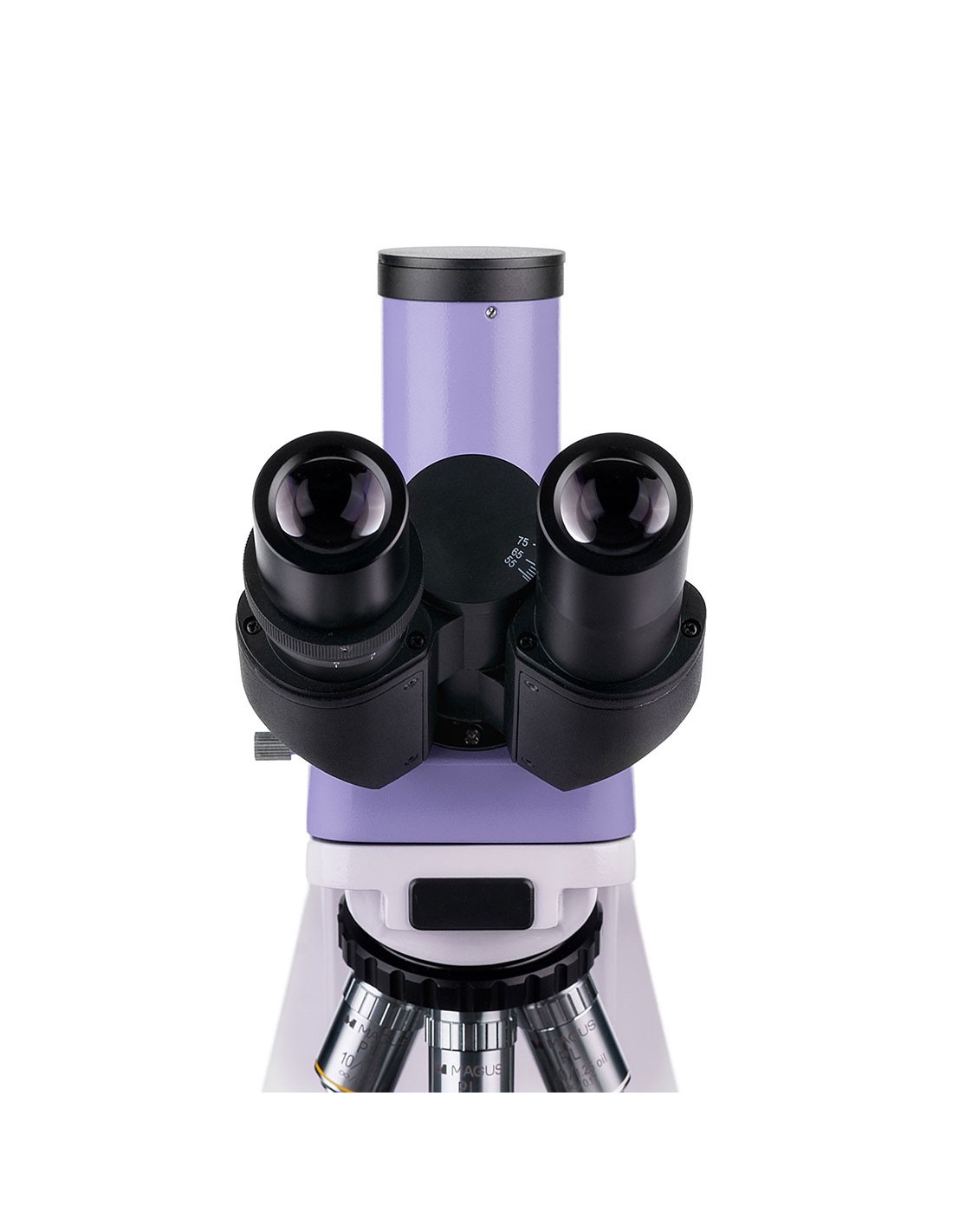

La tête trinoculaire est composée de deux tubes optiques pour les observations directes et d'un tube vertical pour loger un appareil photo numérique (non inclus). Les tubes optiques qui abritent les oculaires sont inclinés à 30°, pour un plus grand confort en cas d'observations prolongées, et peuvent pivoter à 360° pour s'adapter à la hauteur de l'observateur. Il y a une bague de réglage dioptrique, située sur le tube optique gauche.
Les objectifs sont insérés dans un revolver à 5 fentes : 4 objectifs sont déjà montés sur l'instrument, tandis qu'une fente du nez reste libre pour « ajouter un objectif supplémentaire ». Dans la fente libre, il est possible d'insérer n'importe quel objectif optionnel, ce qui vous permet d'ajouter un facteur de grossissement supplémentaire dans la plage des grossissements disponibles. L'utilisateur peut voir quel objectif est inséré dans le chemin optique pendant l'observation, puisque le porte-nez est orienté vers l'intérieur de l'instrument. De plus, cette configuration maintient l'espace au-dessus de la scène libre.
La plage de grossissement du microscope est de 40x à 1000x (uniquement dans la configuration de base). En ajoutant des objectifs supplémentaires, le facteur de grossissement le plus élevé sera augmenté.
Éclairage
Les LED montées à l'intérieur de la base du microscope fournissent un éclairage intense et uniforme de l'objet observé. . La température de couleur reste inchangée même lorsque la luminosité varie. L'éclairage a une puissance de 3 W. La durée de vie utile des LED atteint 50 000 heures. Le système d'éclairage est alimenté par le courant alternatif.
En ajustant la position du condenseur d'Abbe et en ouvrant ou en fermant le diaphragme d'ouverture et le diaphragme de champ, l'éclairage de Köhler peut être configuré. Il est également possible d'utiliser des curseurs pour les techniques d'observation en fond noir ou en contraste de phase (le condenseur est équipé d'un emplacement dédié). Grâce à l'utilisation des curseurs, il sera très rapide de passer d'une méthode d'observation à une autre.
Plaque et mécanisme de mise au point
La scène It ne dispose pas de support de positionnement. En conséquence, il n’y a pas de mécanisme encombrant pour perturber les observations et le microscope prend moins de place sur l’établi. L'insert mécanique qui déplace l'échantillon est amovible (utile en cas de numérisations manuelles).
Les mécanismes de mise au point grossière et fine sont utilisés pour ajuster la netteté. Les boutons correspondants sont situés des deux côtés du microscope. Compte tenu de leur position proche de la base, il ne sera pas nécessaire de garder les bras en l’air pour régler la netteté. Vos mains pourront rester confortablement posées sur la table. La mise au point grossière est équipée d'un bouton de fixation et la tension de la vis grossière peut être réglée. Le réglage de la netteté est fluide et sans effort.
Accessoires
Le potentiel du microscope MAGUS Bio 250TL peut être augmenté grâce à la gamme d'accessoires dédiés, qui comprend oculaires, objectifs, lames d'étalonnage, appareils photo numériques et instruments d'observation en fond sombre, avec lumière polarisée ou contraste de phase.
Principales caractéristiques du microscope :
- Tête trinoculaire, nez pour 5 objectifs, optique planachromatique corrigée à l'infini
- Les tubes optiques des oculaires pivotent à 360° pour s'adapter facilement à la hauteur de l'observateur
- li>
- Tube optique gauche avec bague de réglage dioptrique ; mise au point grossière et fine (vis grossière et fine)
- La mise au point grossière est équipée d'un bouton de fixation et la tension de la vis grossière peut être ajustée
- Le condensateur Abbe est centrable et en hauteur -réglable, et la présence d'un diaphragme d'ouverture et d'un diaphragme de champ permettent de configurer l'éclairage de Köhler
- Source lumineuse pour les observations en lumière transmise : LED de luminosité 3 W réglable, alimentée par le secteur 220 V AC
- Possibilité d'installer des accessoires supplémentaires
Principales caractéristiques de la caméra :
- Fonctionnement de la caméra autonome sans connexion PC ou installation d'un logiciel
- Interface HDMI pour un transfert de données stable et rapide
- Résolution de 1 920 x 1 080 pixels, le choix idéal pour visualiser des images sur un moniteur Full HD
- 60 ips pour observer des échantillons en mouvement, enregistrer des vidéos et déplacer des échantillons sans retards ni saccades
- Le capteur CMOS SONY Starvis rétro-éclairé en couleur Il offre des images avec un faible bruit et une sensibilité élevée à la lumière, même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées
- Logiciel pour l'enregistrement et l'édition de photos et de vidéos, affichage externe, mesures linéaires et angulaires

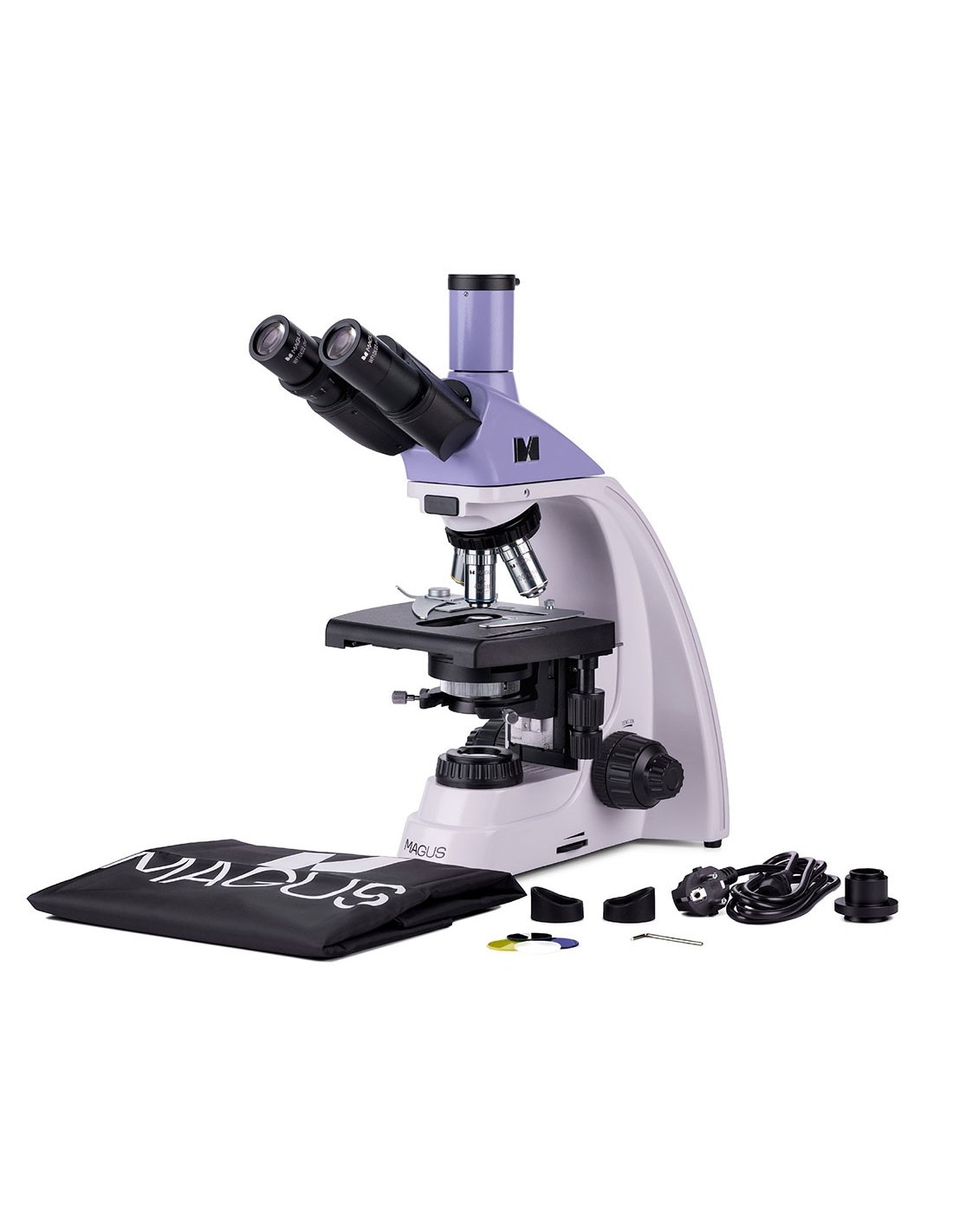

Le package contient :
- Appareil photo numérique MAGUS CHD10 (appareil photo numérique, câble HDMI (1,5 m), souris avec USB, carte mémoire SD 32 Go, adaptateur secteur AC 12 V/1 A ( Euro), manuel d'utilisation et certificat de garantie)
- Moniteur LCD MAGUS MCD20
- Base avec entrée d'alimentation, source de lumière pour les observations en lumière transmise, mécanisme de mise au point, platine, fixation du condenseur et revolver du nez
- Condensateur d'Abbe
- Tête trinoculaire
- Objectif planachromatique à l'infini : 4x/0,10
- Objectif plan achromatique à l'infini : 10x/0,25
- Objectif plan achromatique à l'infini : 40x/0,65 (avec mécanisme à ressort)
- Objectif plan achromatique à l'infini : 100x/1,25 huile (avec mécanisme à ressort)
- 10x/ Oculaire de 22 mm avec dégagement oculaire long (2 pièces)
- Œilleton (2 pièces)
- Filtre (4 pièces)
- Adaptateur à monture C
- Flacon d'huile d'immersion
- Cordon d'alimentation secteur
- Couvercle anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.) li>
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.) .)
- Objectif planachromatique infini : 20x/0,40
- Objectif planachromatique infini : 60x/0,80 (avec mécanisme à ressort)
- Dispositif de contraste de phase
- Curseur de contraste de phase li>
- Condensateur de champ noir avec NA 0,9
- Condenseur de champ noir d'huile avec NA 1,36–1,25
- Curseur de champ noir
- Outils de polarisation
- Verre de calibrage
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555018072 |
| Taille du colis (LxLxH) | 43x27x63 cm |
| Poids d'expédition | 12,65 kg |
| Délimiteur | Microscope biologique MAGUS Bio 250TL |
| === Délimiteur === | Spécifications du microscope |
| Type | biologique, lumineux/optique, numérique |
| Testé |
| Testé |
| td> | Trinoculaire |
| Tube vertical |
| Plage de grossissement | 800x à 1280x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, pupille d'extraction : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs planachromatiques infinis | : 4x/0,10 ; 10x/0,25 ; 40xs/0,65 ; 100xs/1,25 (huile) ; distance parfocale : 45 mm (*en option : 20x/0,40 ; 60хs/0,80) |
| Nosepiece nosepiece | pour 5 objectifs |
| Distance de travail, mm | 21 (4x) ; 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20x); 0,465 (60xs) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 180x150 |
| Plage de mouvement de la table, mm | 75/50 |
| Traducteur mécanique à deux axes, sans crémaillère de positionnement |
| Réglage dioptrique de l'oculaire, dioptries | ± 5 ( sur le canon gauche) |
| Condenseur | Condenseur d'Abbe, NA 1,25, centrage réglable, hauteur réglable, diaphragme d'ouverture réglable, avec fente pour curseur de fond noir et phase curseur de contraste, monture en queue d'aronde |
| Diaphragme | diaphragme à ouverture réglable, diaphragme de champ avec iris réglable |
| Mise au point | coaxiale, mise au point grossière (21 mm, 39,8 mm/tour, avec bouton de fixation et bouton de réglage de la tension vis micrométrique) et mise au point fine (vis micrométrique 0,002 mm) |
| Éclairage | LED |
| oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | LED 3 W td> |
| Filtres optiques | oui |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Possibilité de connecter des équipements supplémentaires |
| td> | appareils à contraste de phase (condensateur et objectifs) , condenseur à fond noir (immersion sèche ou huile), instruments de polarisation (polariseur et analyseur) |
| utilisateurs experts, professionnels |
| Niveau de difficulté d'assemblage et d'installation | compliqué |
| Application | laboratoire/médical td> |
| Position d'éclairage | inférieure |
| Méthode de recherche | champ clair |
| Ensemble avec trousse/étui/sac | housse anti-poussière |
| Poids, kg |
| Dimensions, mm | 200x436x400< /td> |
| === Délimiteur ===< /td> | Appareil photo numérique |
| Capteur | SONY Starvis CMOS |
| Couleur/monochrome | couleur |
| Mégapixels | 2 |
| Résolution maximale, px< /td> | 1920x1080 |
| Taille du capteur | 1/2,8" (5,57x3,13 mm) |
| Taille des pixels, µm | 2,9x2,9 |
| Connecteurs d'interface | HDMI 1.4 |
| Carte mémoire | SD jusqu'à 32 Go |
| Possibilité de connecter un équipement supplémentaire | souris avec USB |
| Sensibilité à la lumière |
| Sensibilité à la lumière |
| td>< td>1300 mV à 1/30 s |
| Temps d'exposition | 0,04 ms – 1000 ms |
| Enregistrement vidéo | oui |
| Fréquence d'images, fps@résolution | 60@1920x1080 (HDMI) |
| Emplacement d'installation | Tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image |
| td> | *.jpg |
| Format vidéo |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| Type d'obturateur | ERS (obturateur électronique déroulant) |
| Logiciel | HDMI : intégré |
| Exigences du système | ne nécessite pas de connexion à un ordinateur |
| Type de montage |
| Corps | aluminium robuste |
| Alimentation de la caméra |
| Spécifications de l'adaptateur secteur | entrée : tension alternative 100-240 V, 50/60 Hz, sortie : Tension CC 12 V/1 A |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
| === Délimiteur === | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| Résolution d'affichage, px | 1920x1080 (Full HD) |
| Format | 16 :9 |
| Luminosité, cd/m² | 400 |
| Nombre de couleurs affichées | 16,7 m |
| Contraste | 1000:1 |
| Angle de vision horizontal/vertical , ° | 178 /178 |
| Dimensions de la zone visible de l'écran (LxH), mm | 295x165< /td> |
| Pas de pixel (LxH), mm | 0,154x0,154 |
| Fréquence de la source optique, Hz | 60 |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Alimentation | AC 110-220 V, DC 5-12 V/1 A (Type C) |
| Consommation électrique, W | 12 (max.) |
