Microscope métallographique inversé MAGUS Metal V700 - MAGUS

Le microscope métallographique inversé MAGUS Metal V700 convient à l'étude des microstructures des métaux, alliages et matériaux semi-conducteurs en lumière réfléchie. La platine peut contenir des échantillons pesant jusqu'à 2 kg (seule la surface inférieure de l'échantillon doit être plate). Les autres parties de l’échantillon n’ont pas besoin d’être préparées et peuvent avoir n’importe quelle forme. Ce microscope est conçu pour les observations en fond clair et en lumière polarisée, dispose d'un port de caméra latéral et d'un tube trinoculaire ; De plus, il convient à une large gamme d'applications en laboratoire et dans le domaine de la production industrielle.

Optique

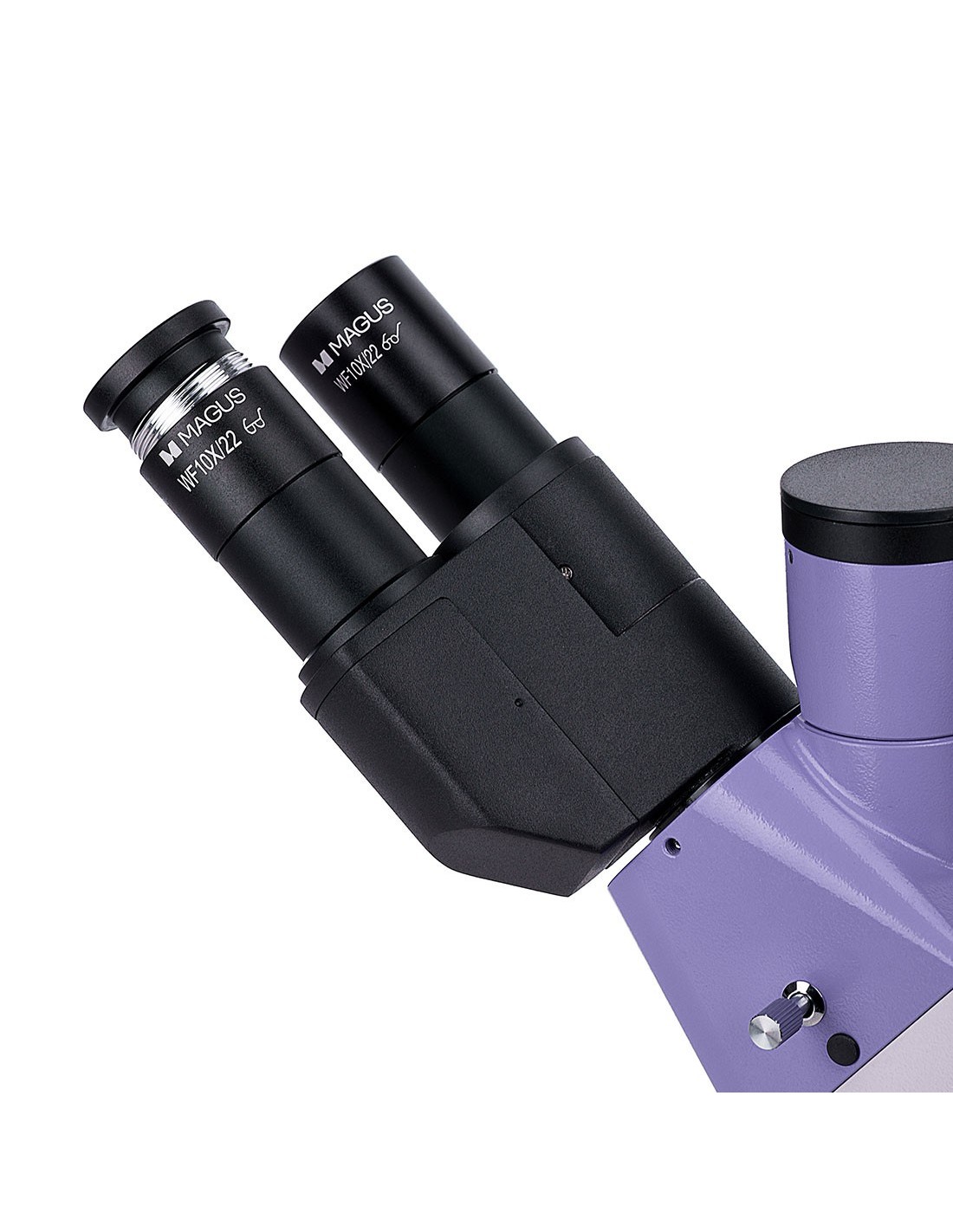

Le microscope est équipé d'un tête trinoculaire avec une conception spéciale, grâce à laquelle il est possible d'ajuster la position des oculaires ; il est également possible de faire pivoter la tête à 180°. L'appareil photo numérique doit être logé dans le port latéral approprié sur le cadre du microscope et le moniteur peut être installé dans le troisième tube de la tête trinoculaire. Le séparateur de faisceau dans le corps du microscope dévie le faisceau lumineux avec un rapport de 100:0 et 0:100, tandis que le séparateur de faisceau dans la tête trinoculaire a un rapport de 50:50 et 100:0.

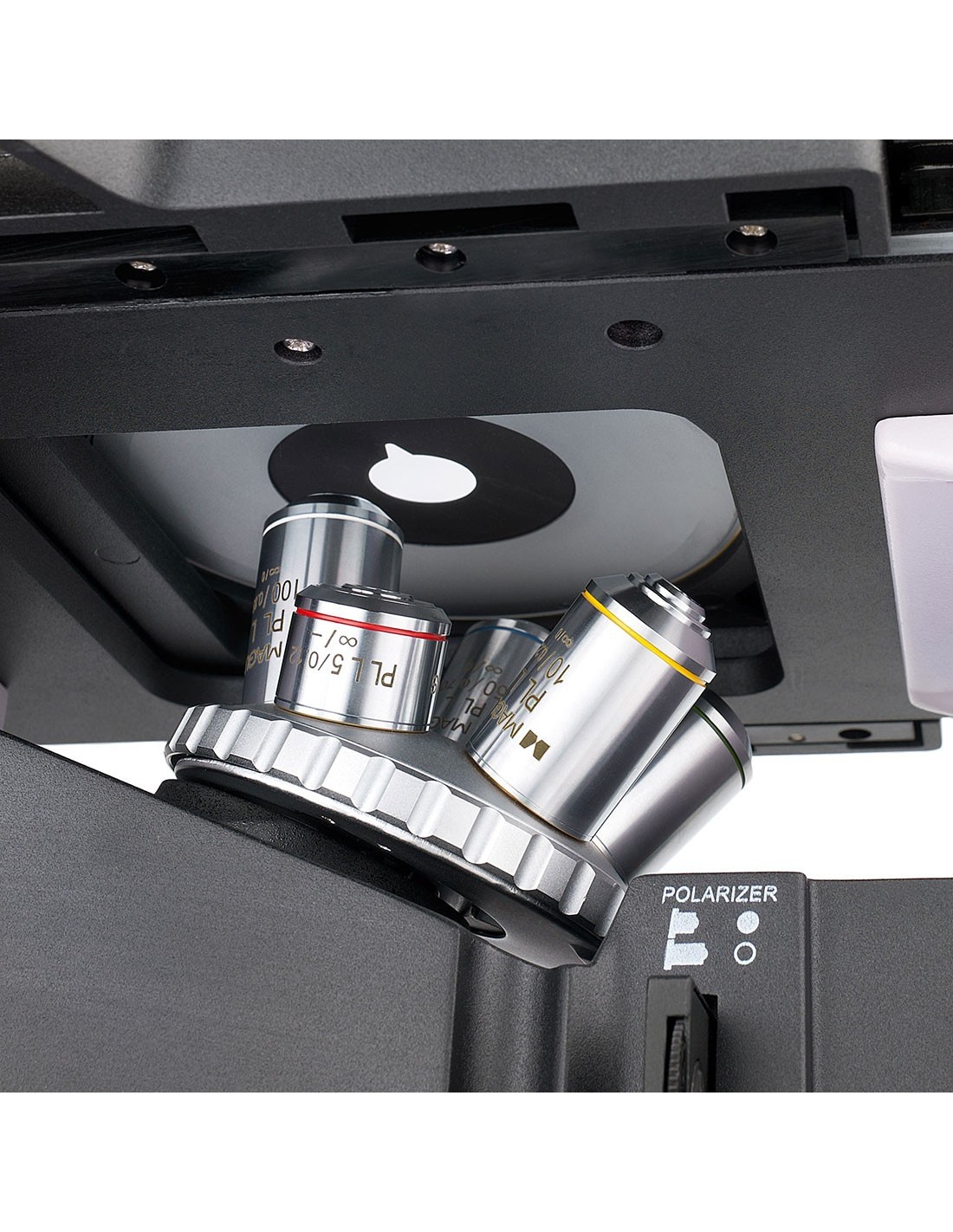

Le porte-nez est positionné sous l'échantillon à examiner et est équipé de 5 emplacements pour objectifs (tous inclus dans la configuration de base). Tous les objectifs sont à plan achromatique corrigé à l'infini, avec une longue distance de travail. Un objectif supplémentaire peut être monté à la place de l'un de ceux fournis. Dans sa configuration de base, la plage de grossissement totale du microscope est de 50x à 1000x.

Éclairage

L'illuminateur pour les observations en lumière réfléchie est doté d'un halogène de 30 W. ampoule à luminosité réglable. La lumière est alimentée par le secteur électrique AC. La luminosité est suffisamment brillante pour effectuer des observations avec tous les objectifs inclus, en utilisant des techniques de microscopie en fond clair ou en lumière polarisée. L'éclairage Köhler peut être configuré et la source lumineuse peut être centrée le long des trois axes. Pour modifier le rendu des couleurs dans les images photomicrographiques, vous pouvez utiliser les filtres de couleur fournis. Des outils de polarisation sont également disponibles : un analyseur et un polariseur, tous deux amovibles.

Plateforme et mécanisme de mise au point

La platine comprend l'insertion d'une plaque ronde avec un trou de 10 mm, 20 mm ou 30 mm sur lequel l'échantillon à observer est fixé avec un système de support. La platine est assez grande (242x200 mm) et se déplace le long de deux axes d'un seul tenant avec l'échantillon qui y est fixé. Vous pouvez régler la netteté de l'image à l'aide des boutons de mise au point grossière et fine (vis grossière et fine). Il est possible de régler la rigidité de tension de la vis grossière et il y a un bouton de fixation.

Accessoires

Des accessoires supplémentaires permettent d'obtenir des performances maximales performances du microscope MAGUS Metal V700. Des oculaires, des objectifs planachromatiques avec une longue distance de travail, des lames d'étalonnage et des appareils photo numériques sont disponibles.

Caractéristiques principales :

• Examen d'échantillons lourds et de grands dimensions en utilisant des techniques de microscopie en champ clair et en lumière polarisée ; un seul côté de l'échantillon doit être préparé
• Grande platine avec plaques rondes équipées de trous de 10 mm, 20 mm ou 30 mm de diamètre
• La tête trinoculaire peut être tournée à 180° lors du montage
• Deux options pour loger un appareil photo numérique et un moniteur : sur la tête trinoculaire avec séparateur de faisceau 50:50 et 100:0 ou sur le cadre du microscope avec séparateur de faisceau 100:0 ou 0 : 100
• Observations en lumière réfléchie, source lumineuse : lampe halogène 30 W à luminosité réglable
• Eclairage Köhler configurable, analyseur et polariseur amovibles et source lumineuse avec possibilité de centrage
• Large sélection d'accessoires compatibles pour étendre le potentiel du microscope

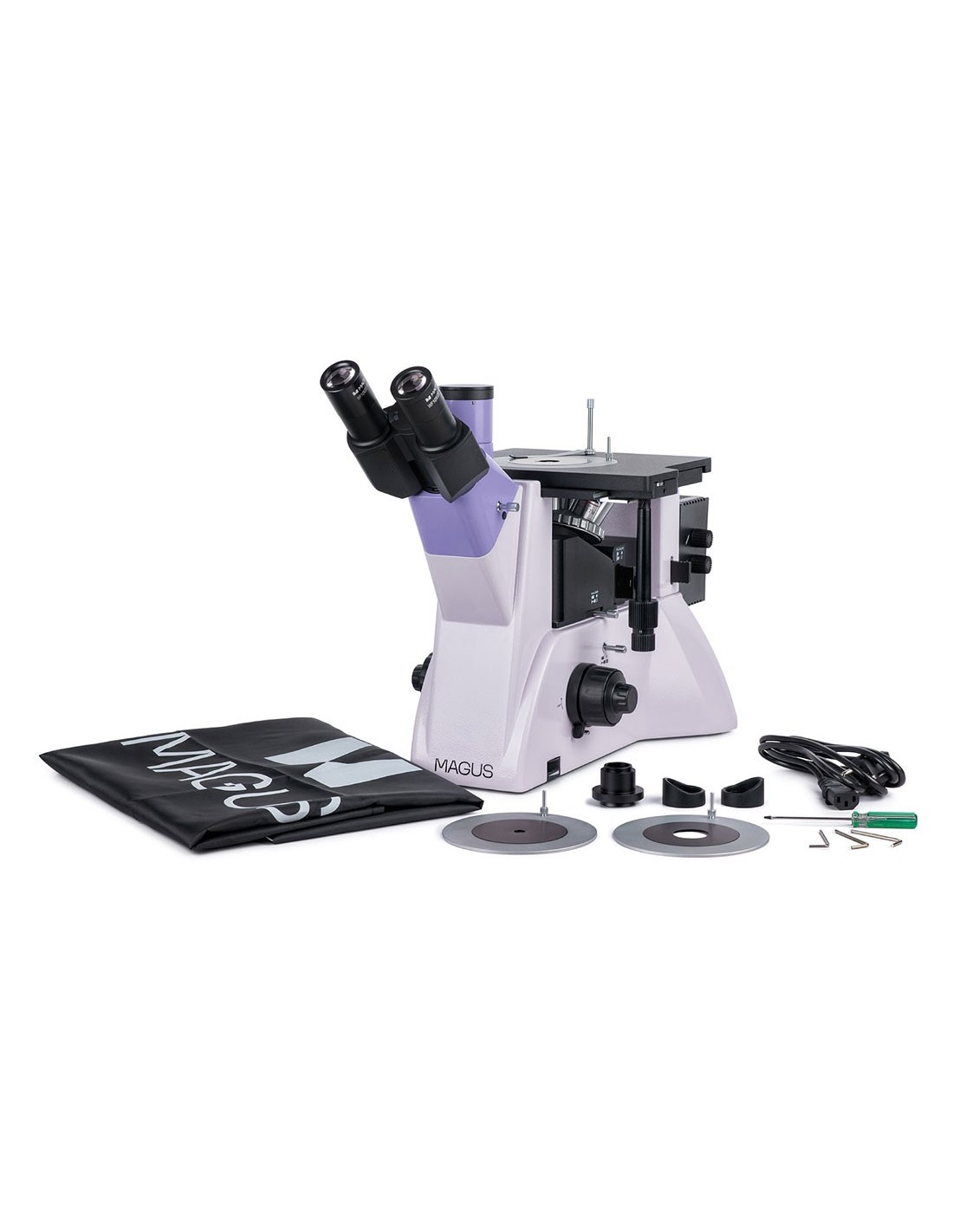

Le paquet contient :

• Support avec alimentation d'entrée, mise au point mécanisme, platine et embout
• Illuminateur pour observations de lumière réfléchie avec boîtier d'ampoule
• Tête trinoculaire
• Objectif planachromatique infini : PL L5x/0,12 WD 26,1 mm
• Objectif achromatique plan infini : PL L10х/0,25 WD 20,2 mm
• Objectif achromatique plan infini : PL L20х/0,40 WD 8,80 mm
• Objectif achromatique plan infini : PL L50х/ 0,70 WD 3,68 mm
• Objectif achromatique plan infini : PL L100x /0,85 (sec) WD 0,40 mm
• Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
• 1 adaptateur à monture C
• Clé Allen
• Cordon d'alimentation secteur
• Couvercle anti-poussière
• Manuel d'utilisation et carte de garantie

Disponible sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• 12,5x/14 mm oculaire (2 pcs.)
• Oculaire 15x/15 mm (2 pcs.)
• Oculaire 20x/12 mm (2 pcs.)
• Oculaire 25x /9 mm (2 pcs.) )
• Objectif achromatique plan infini : PL L40х/0,60 WD : 3,98 mm
• Objectif achromatique plan infini : PL L60x/0,70 WD : 2,08 mm
• Objectif achromatique plan infini : PL L80x/0,80 WD : 1,25 mm
• Appareil photo numérique
• Diapositive de calibrage
