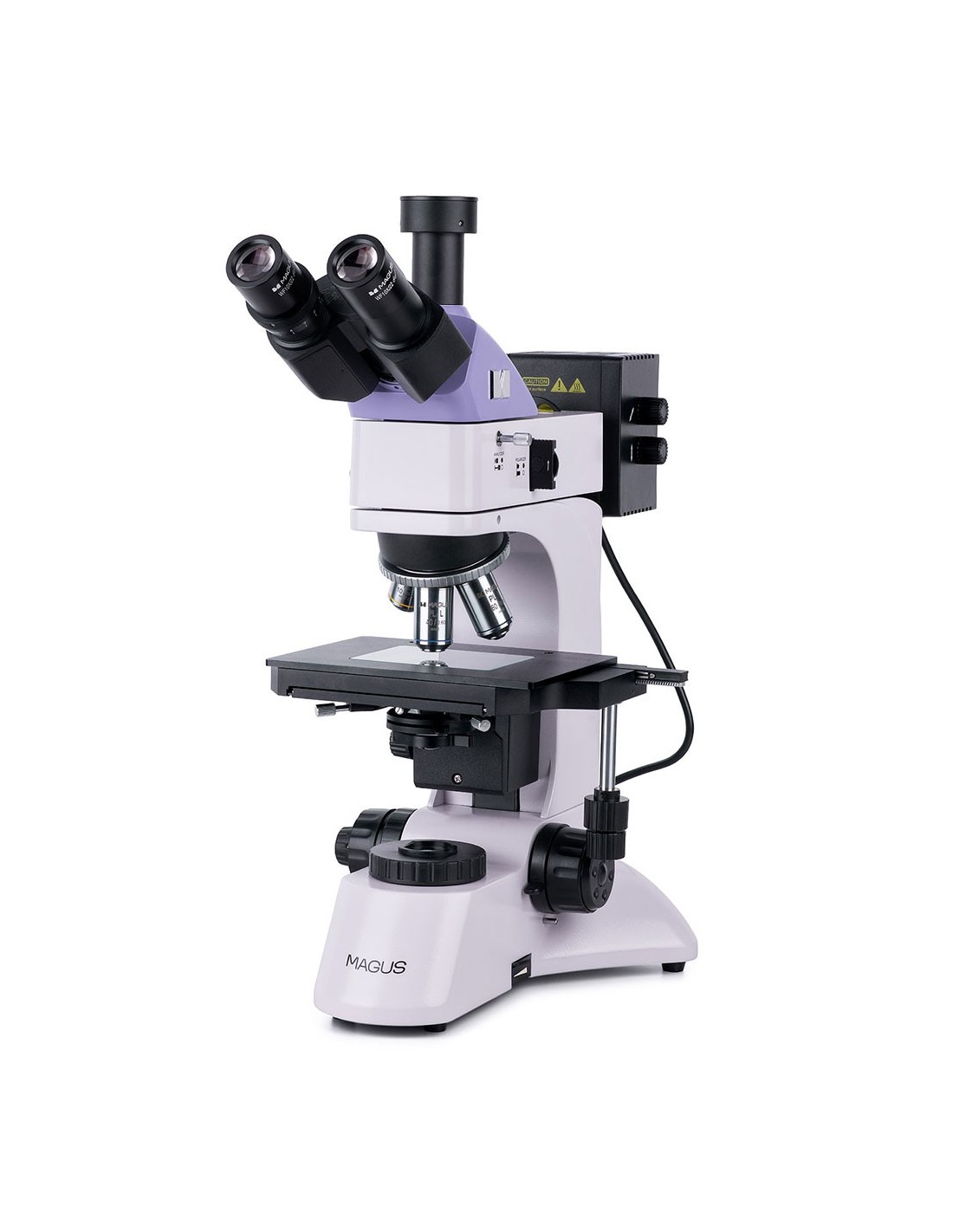

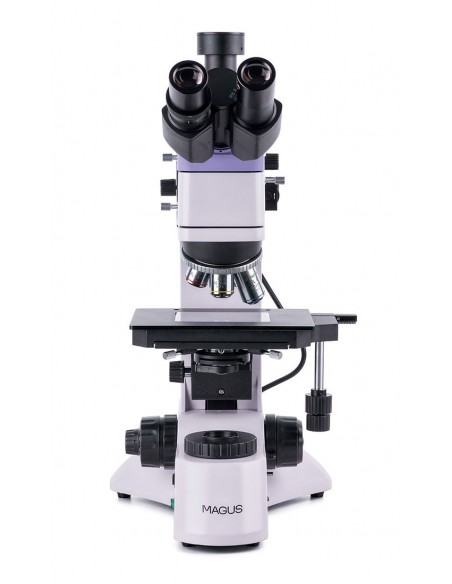

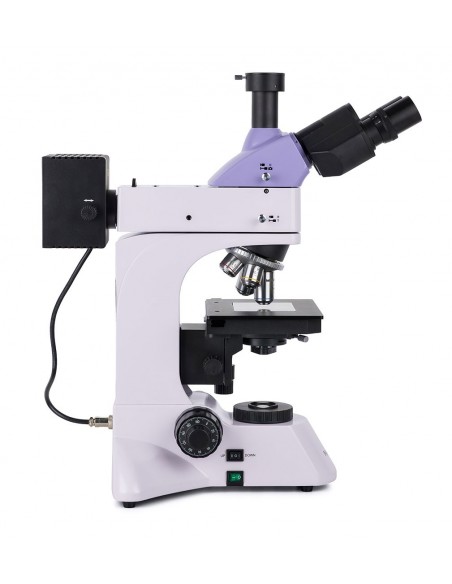

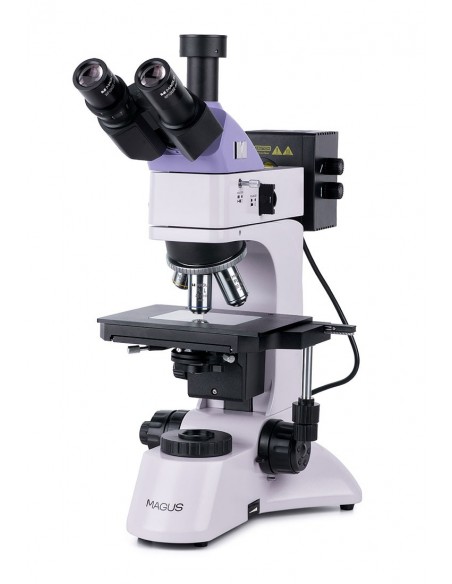

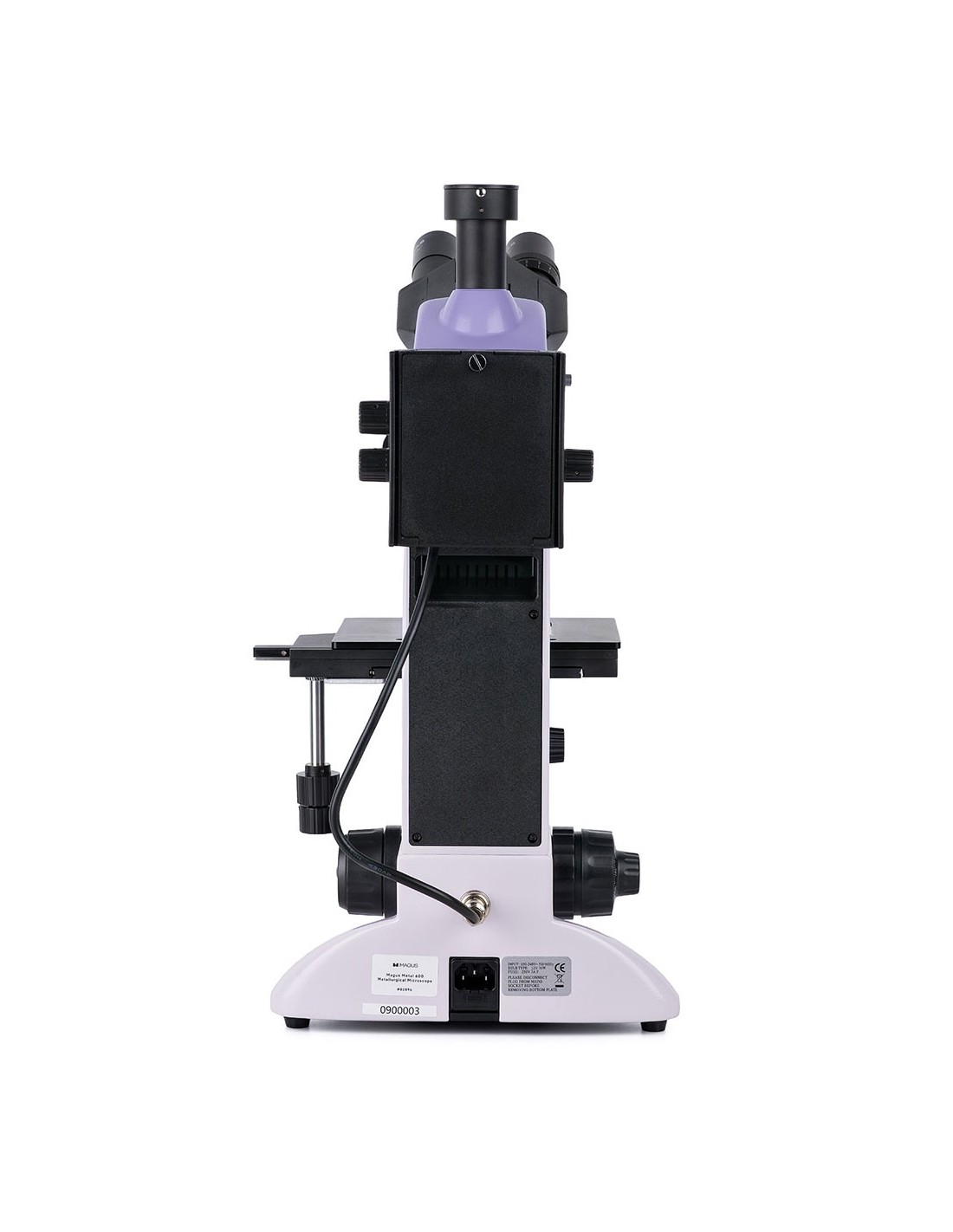

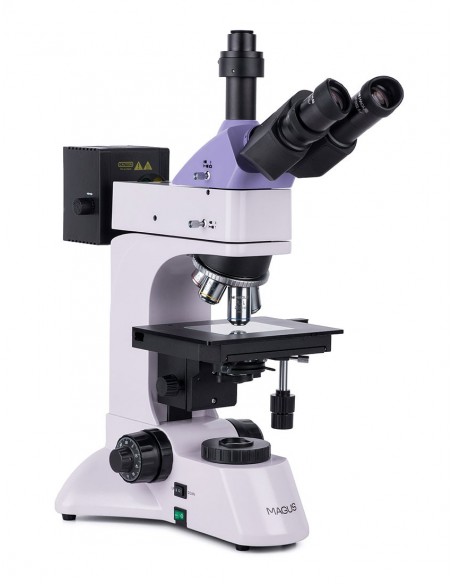

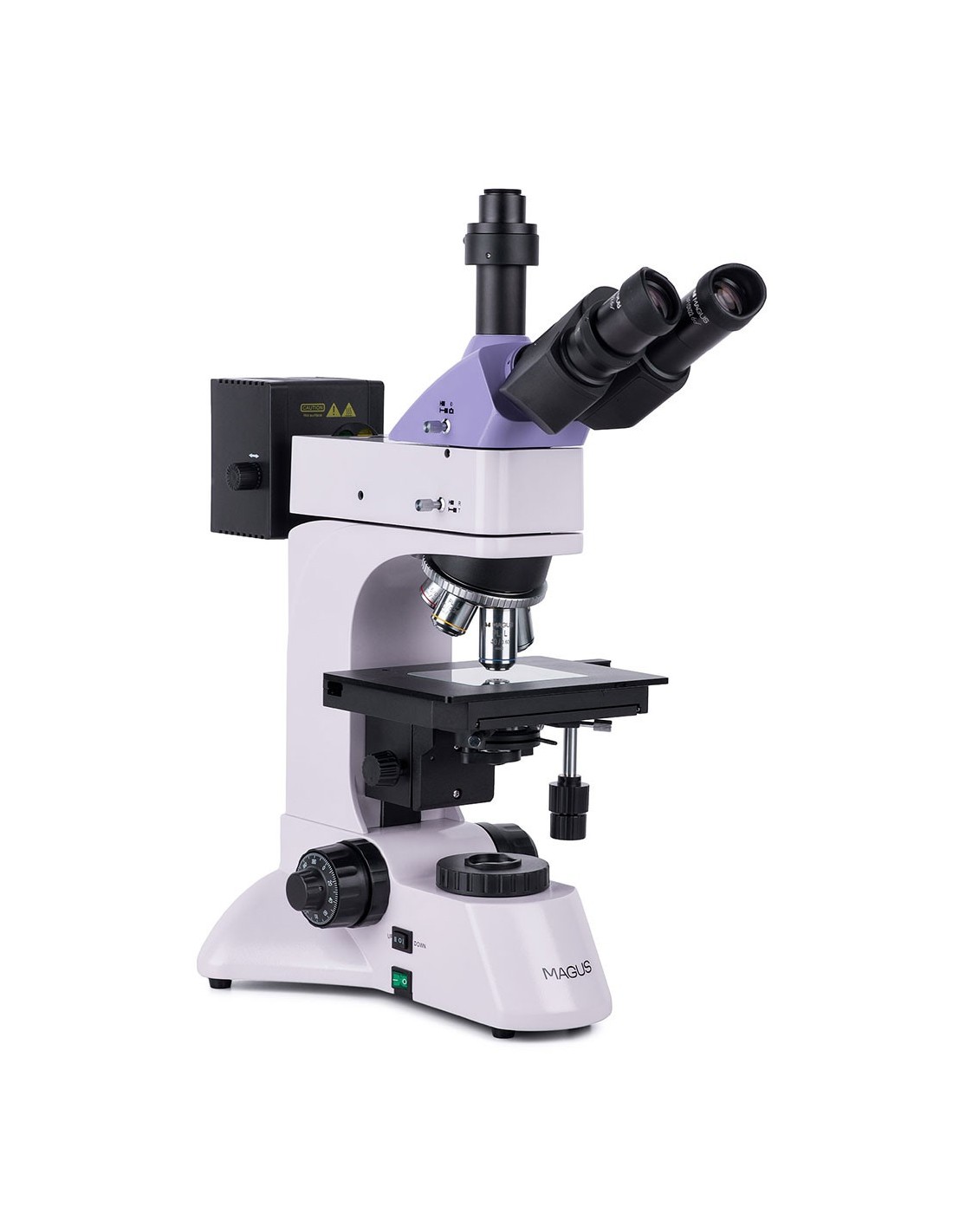

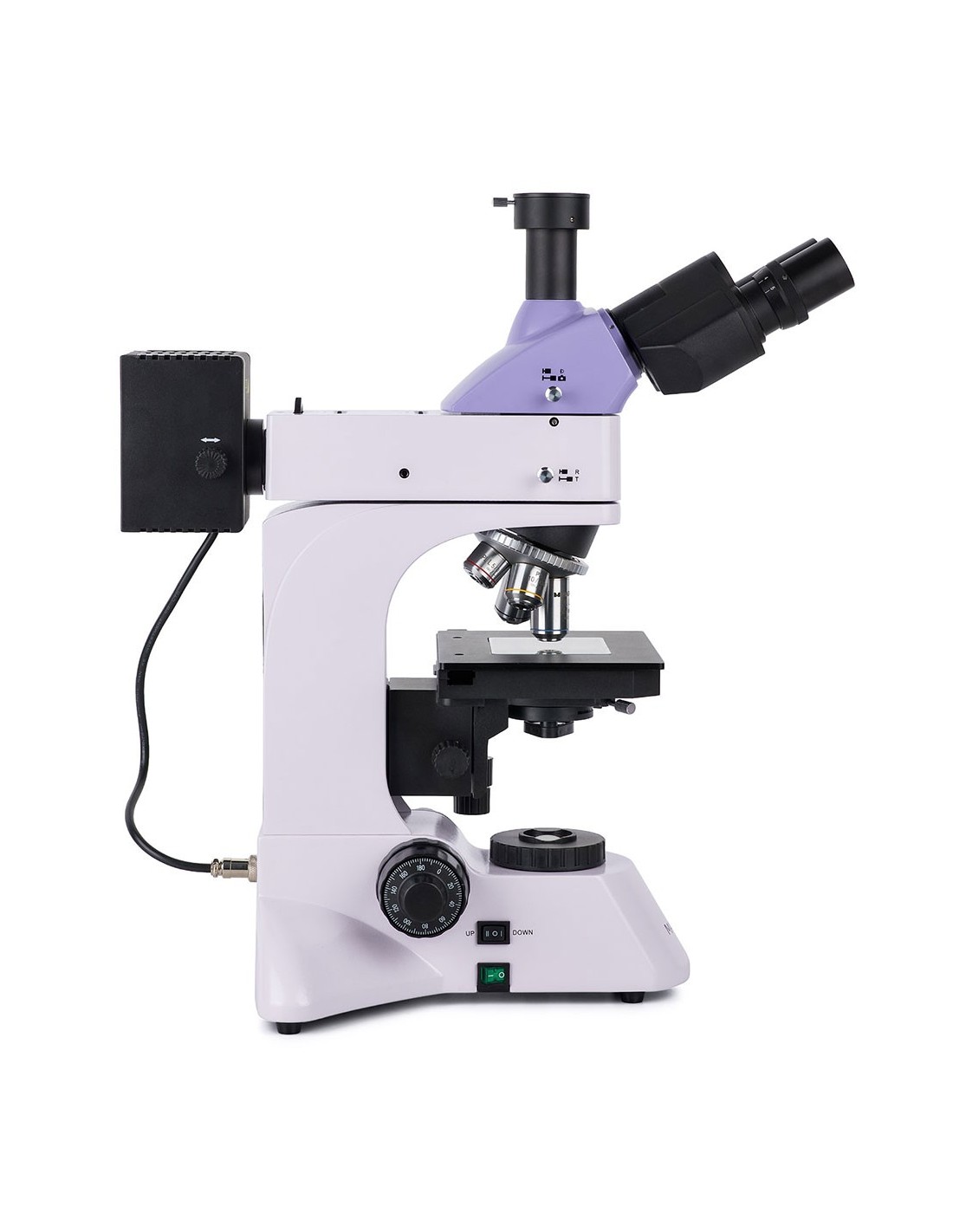

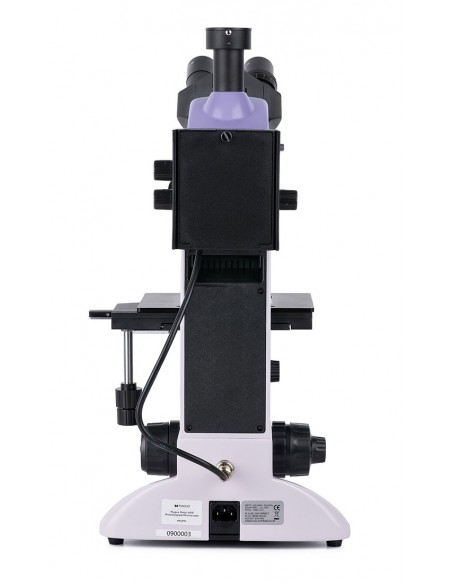

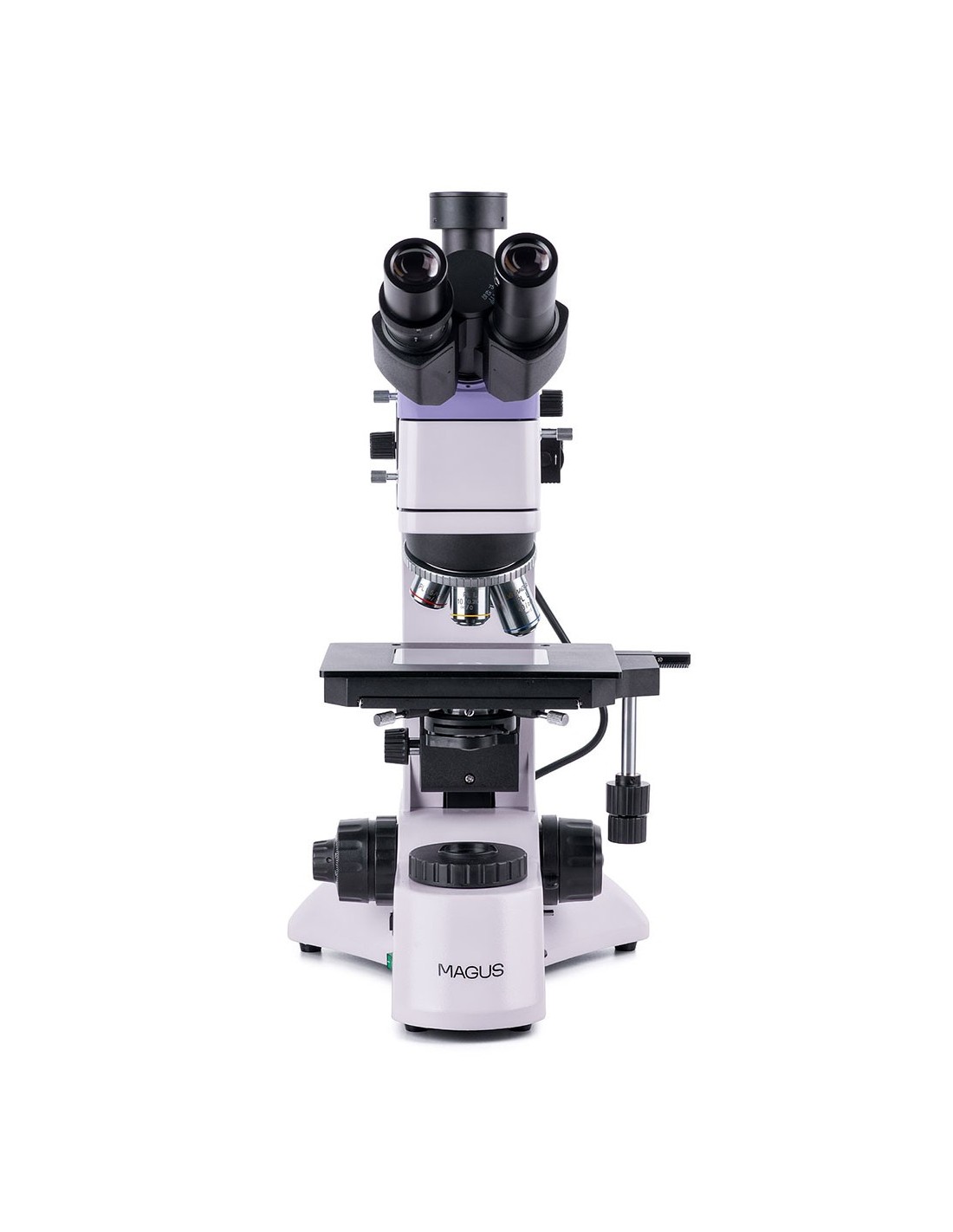

Le microscope métallographique MAGUS Metal 600 est conçu pour l'étude d'échantillons opaques (métaux, alliages, revêtements de peinture, semi-conducteurs et autres matériaux) en lumière réfléchie avec des techniques de microscopie en champ clair et en lumière polarisée. Il est possible d'étudier les microstructures d'échantillons plats polis. L'illuminateur à lumière transmise permet également d'examiner au microscope les particules collées sur les filtres et les matériaux translucides (tels que les films). Le microscope est adapté aux recherches et analyses effectuées par des géologues, métallurgistes, ingénieurs, archéologues et spécialistes dans d'autres domaines scientifiques.
Optique

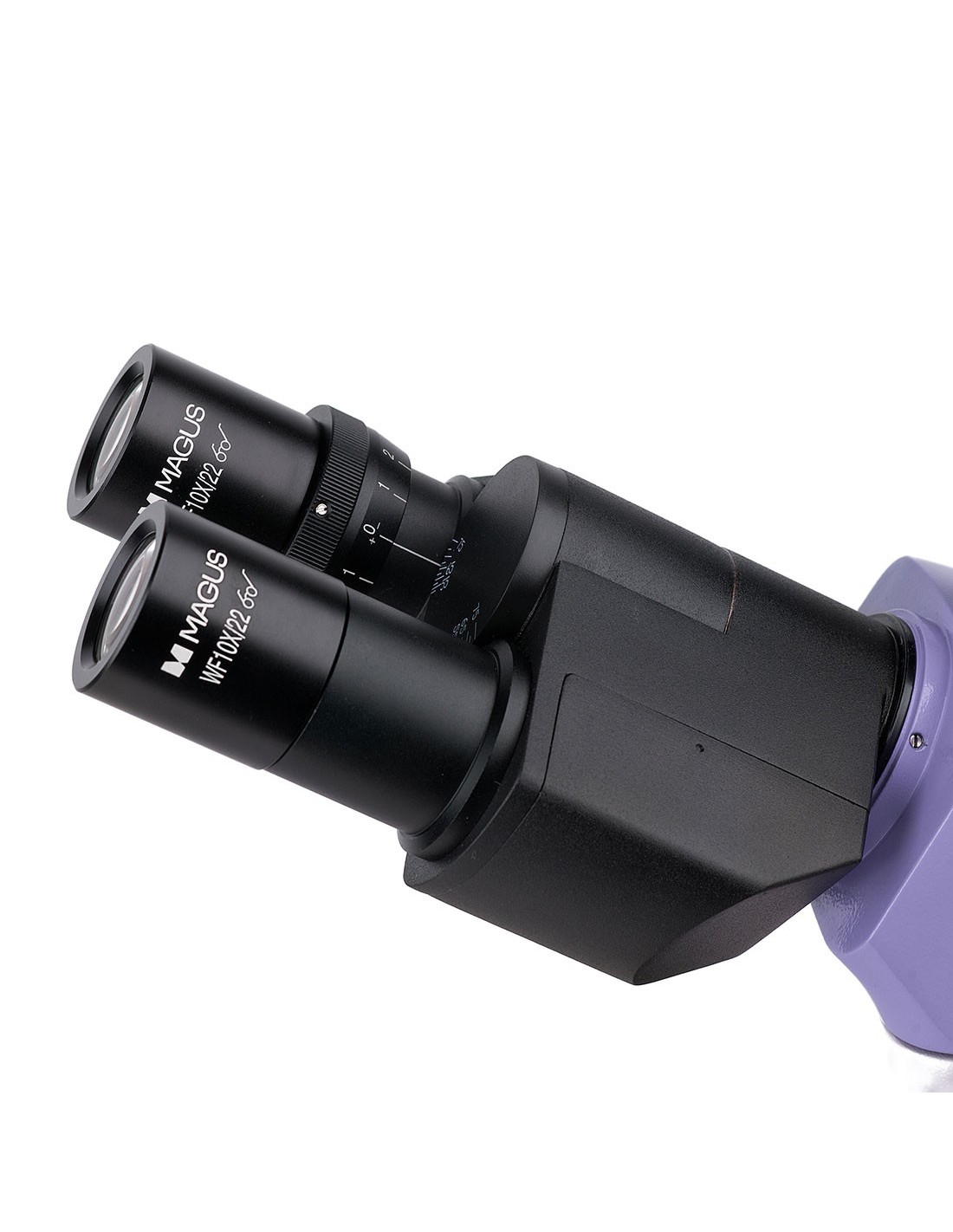

La tête trinoculaire est livrée avec un tube trinoculaire pour le montage sur la caméra (non inclus). Le faisceau lumineux peut prendre deux positions : 100:0 ou 0:100, c'est-à-dire que le faisceau lumineux peut être dirigé sur l'appareil photo numérique ou sur le tube oculaire. La tête trinoculaire est inclinée de 30°, ce qui la rend idéale pour des observations de longue durée. Sur le canon gauche se trouve une bague de réglage dioptrique.

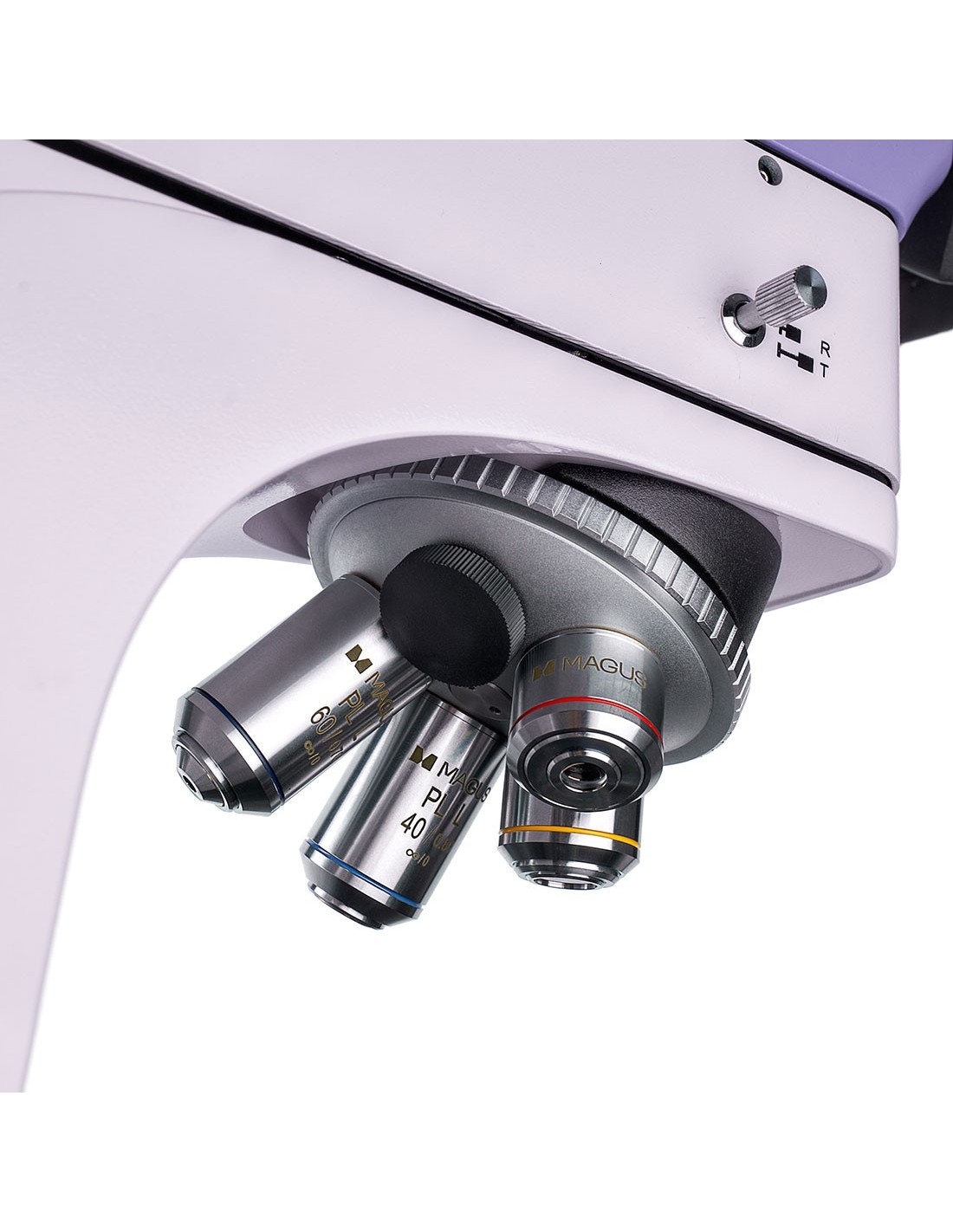

Dans la configuration de base, le grossissement du microscope varie de 50x à 600x. Pour augmenter la limite de grossissement maximale, des oculaires supplémentaires peuvent être montés. Le nez est orienté vers l'intérieur de l'instrument. Cinq objectifs peuvent être montés simultanément : quatre sont inclus dans le kit et un emplacement est libre pour installer un objectif supplémentaire. Le microscope est équipé d'objectifs plans achromatiques avec une longue distance de travail adaptés à la microscopie en champ clair.
Éclairage
Le microscope est équipé de lumière transmise et réfléchie. éclairage. Les deux utilisent des lampes halogènes de 30 W à luminosité réglable, alimentées par courant alternatif. Les lampes halogènes émettent une lumière avec une température de couleur qui assure un plus grand confort pour les yeux.
Le microscope est équipé d'outils de polarisation pour les observations de lumière réfléchie : un analyseur intégré et un polariseur amovible. Les diaphragmes d'ouverture et de champ permettent de régler l'éclairage de Köhler. Des filtres colorés sont également inclus dans le kit. Les ouvertures et la source de lumière réfléchie peuvent être centrées.
Le système d'éclairage à lumière transmise utilise un condenseur Abbe traditionnel, dont la position peut être réglée de deux manières : centrée et réglée en hauteur. Il est complété par un objectif pliable qui permet de l'utiliser avec des objectifs à faible grossissement. Il existe des diaphragmes de champ et une ouverture qui permettent d'utiliser la méthode d'éclairage de Köhler.
Plateforme et mécanisme de mise au point
La hauteur maximale de l'échantillon qui pouvant être mis sur scène est de 20 mm. L'échantillon peut être déplacé en déplaçant la platine le long des deux axes. Il est équipé d'une lame de verre à utiliser pour l'observation d'échantillons opaques.
Des mécanismes de mise au point grossière et fine sont utilisés pour ajuster la mise au point. La mise au point est fluide et précise. La mise au point grossière est équipée d'un bouton de fixation et la tension de la vis grossière peut être réglée. Les boutons de mise au point sont positionnés coaxialement des deux côtés, vous n'avez donc pas besoin de garder vos mains en l'air pendant l'observation, mais confortablement sur la table.
Accessoires
Le microscope MAGUS Metal 600 peut être équipé d'oculaires supplémentaires, d'objectifs longue distance, d'appareils photo numériques et de lames d'étalonnage.
Principales caractéristiques :
- Microscope pour étudier des échantillons opaques, plats et polis en lumière réfléchie et des échantillons translucides en lumière transmise
- Tête trinoculaire avec tube trinoculaire et séparateur de faisceau
- Réfléchi et transmis source de lumière : lampe halogène de 30 W
- Méthode d'éclairage Köhler en lumière transmise et réfléchie, technique de microscopie en lumière réfléchie polarisée
- Éléments (diaphragmes et sources lumineuses) du système d'éclairage en lumière réfléchie qui peut être centré, jeux de filtres
- Condensateur d'Abbe avec lentilles pliables pour utilisation avec des objectifs à faible grossissement
- Large gamme d'oculaires et de lentilles supplémentaires

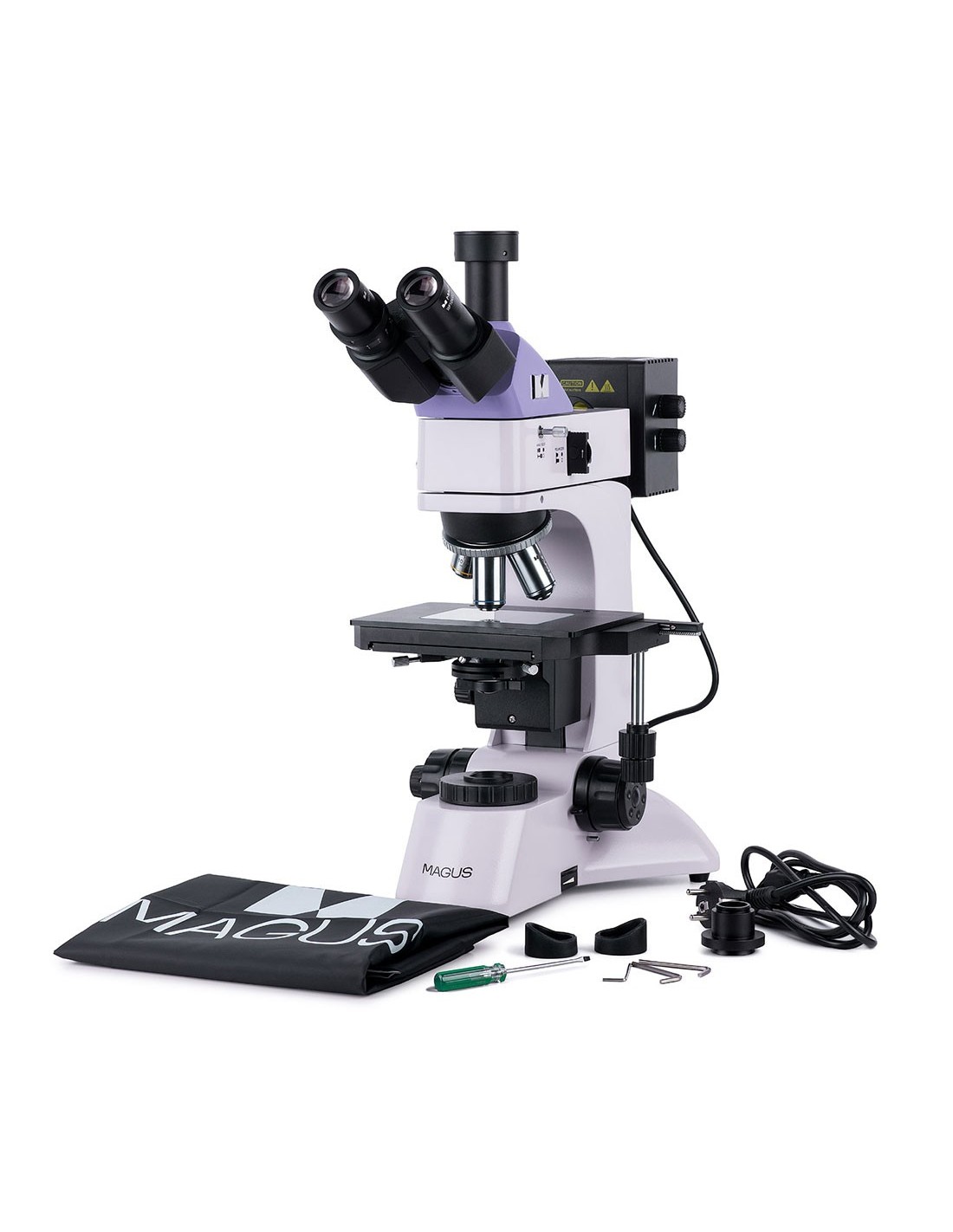

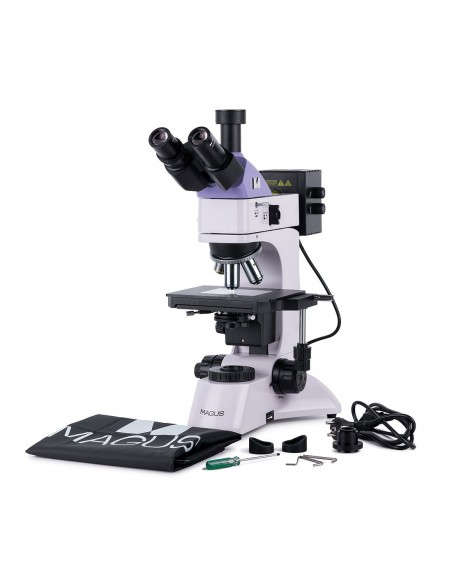

Le paquet contient :
- Base avec entrée d'alimentation, source de lumière transmise et condenseur, mécanisme de mise au point, platine et embout
- Illuminateur pour observations de lumière réfléchie avec boîtier d'ampoule
- Tête trinoculaire
- Objectif planachromatique infini : PL L5x/ 0,12 WD 26,1 mm
- Objectif plan infini achromatique : PL L10х/0,25 WD 20,2 mm
- Objectif achromatique plan infini : PL L40х/0, 60 WD : 3,98 mm
- Objectif planachromatique infini : PL L60x/0,70 WD : 2,08 mm
- 10x/22 oculaire mm avec dégagement oculaire long (2 pcs.)
- Plaque de verre pour la table
- 1x adaptateur monture C
- Clé Allen
- Câble d'alimentation secteur AC
- Cordon d'alimentation de l'éclairage à lumière réfléchie
- Couvercle anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif achromatique plan infini : PL L20х/0,40 WD 8,80 mm
- Objectif achromatique plan infini : PL L50х/0,70 WD 3,68 mm
- Objectif achromatique plan infini : PL L80x/ 0,80 WD : 1,25 mm
- Objectif achromatique plan infini : PL L100x/0,85 (sec) WD 0,40 mm li>
- Appareil photo numérique
- Verre d'étalonnage
| Marque | MAGUS |
| Garantie | 5 лет |
| EAN | 5905555018263 |
| Taille du colis (LxLxH) | 35x30x75 cm |
| Poids d'expédition | 14,5 kg |
| Type | léger/ optique, métallographique |
| Tête | trinoculaire |
| Tube vertical | Siedentopf |
| Angle d'inclinaison de la tête | 30° |
| Grossissement, x | 50–600 base (*facultatif : 50–1 000/1250/1500/2000/2500) |
| Plage de grossissement | 200x à 800x |
| Diamètre du tube de l'oculaire, mm | 30 |
| Oculaires | 10х/22 mm , dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | planachromatique à l'infini : PL L5x/0.12, PL L10x/0.25, PL L40x/0, 60, PL L60x/ 0,70 ; distance parfocale 45 mm (*en option : PL L20x/0.40, PL L50x/0.70, PL L80x/0.80, PL L100x/0.85 (sec)) |
| Embout nasal | pour 5 objectifs |
| Distance de travail, mm | 26,1 (5x) ; 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm | 210x140 |
| Amplitude de mouvement de la scène, mm | 75/50 |
| Caractéristiques de la platine | Plateforme mécanique à deux axes, avec lame en verre |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon gauche) |
| Condenseur | lumière transmise : condenseur Abbe centrable et réglable en hauteur, NA 1,25, diaphragme d'ouverture et lentilles rabattables réglables , avec vis de fixation |
| Focus | coaxiale, mise au point grossière (25 mm, avec bouton de fixation et bouton de réglage de la tension) et mise au point fine (0,002 mm) |
| Éclairage | halogène |
| Réglage de la luminosité | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | Lumière réfléchie et transmise : 12 V/30 W |
| Filtres optiques | vert, bleu, jaune, satin |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires | analyseur intégré et polariseur amovible |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Application | métallographique |
| Méthode de recherche | champ clair, lumière polarisée |
| Ensemble avec trousse à crayons /étui/sac | couvercle anti-poussière |
| Poids, kg | 11 |
