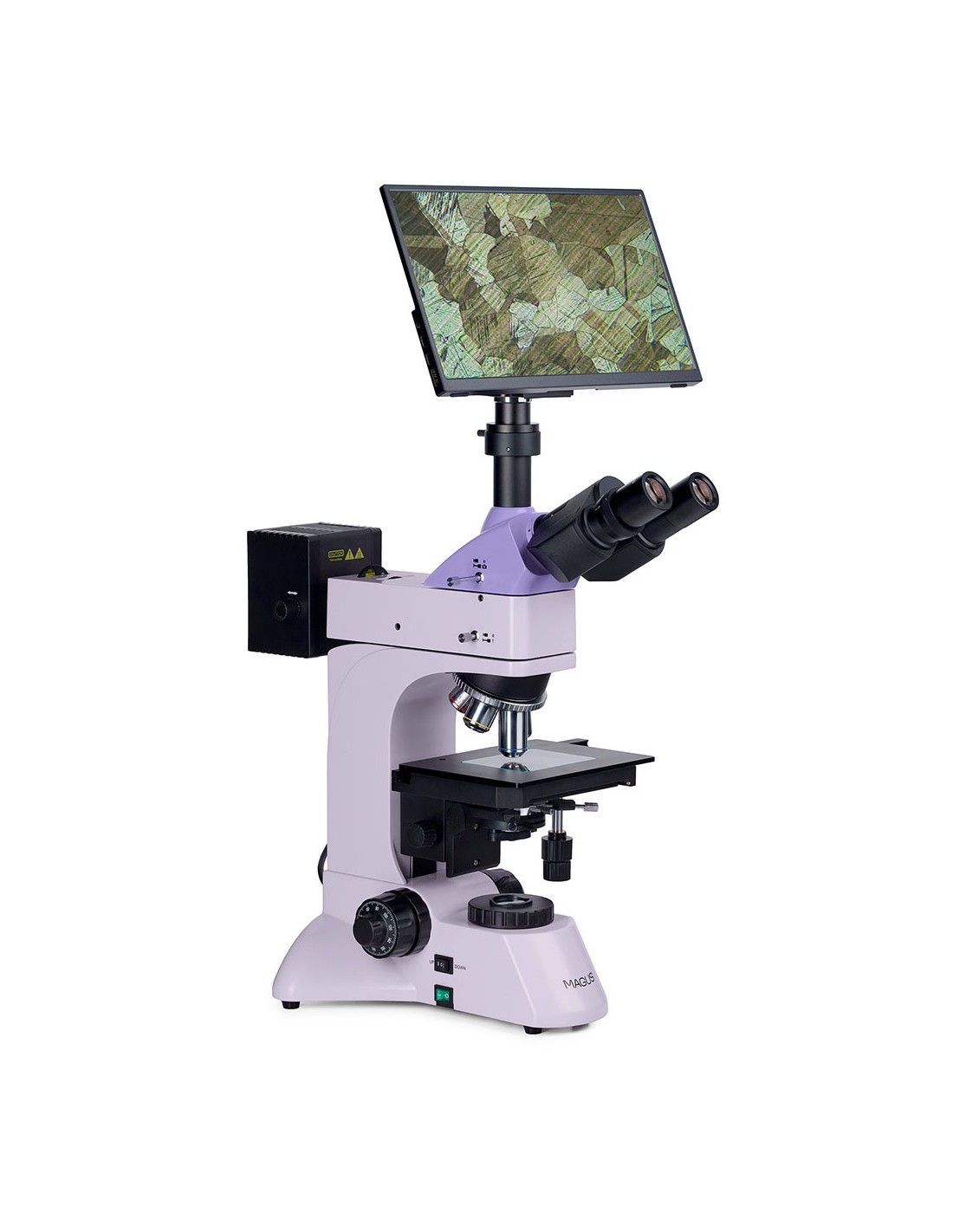

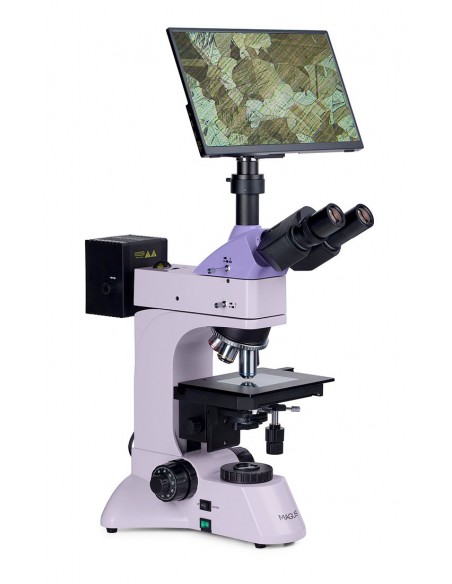

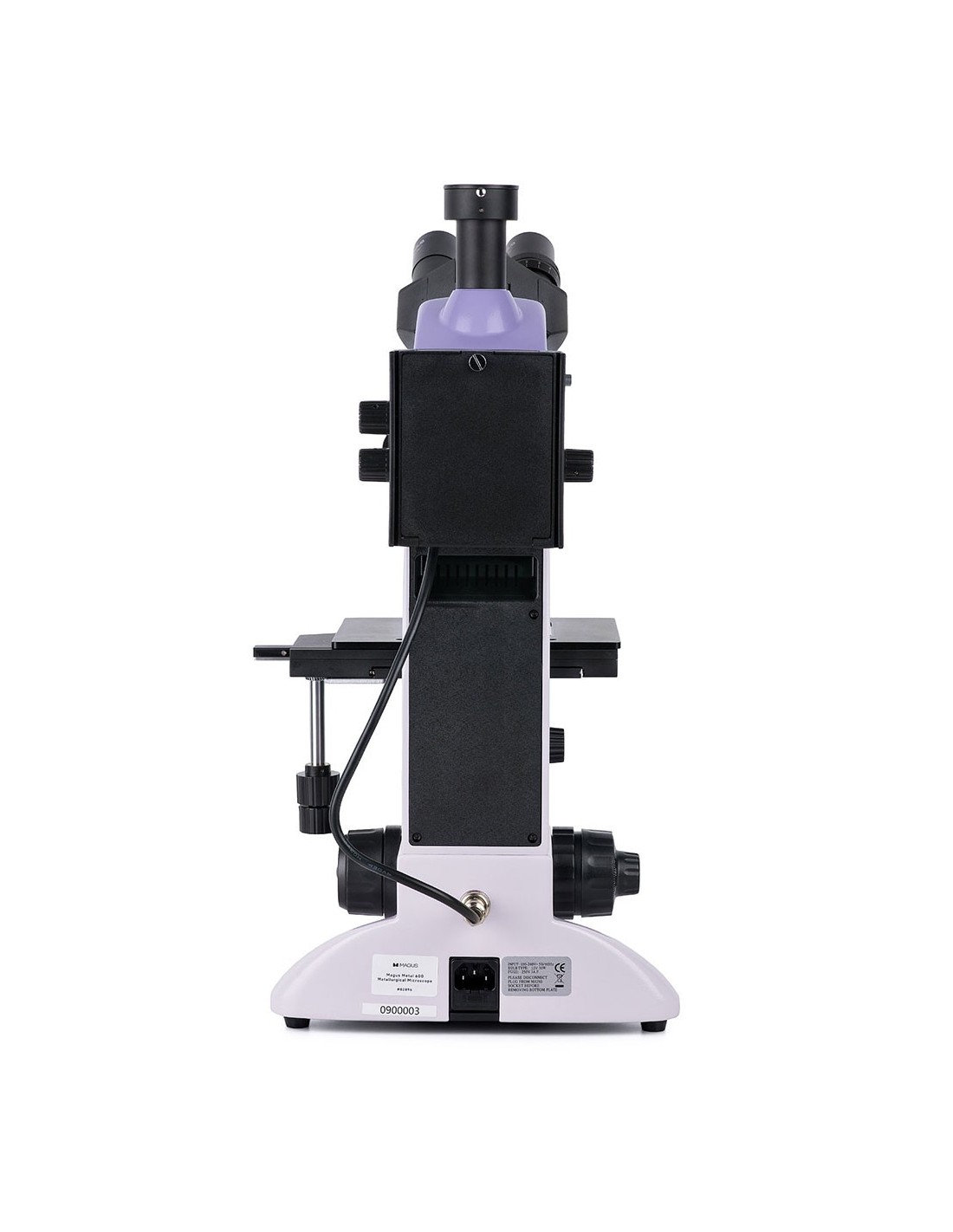

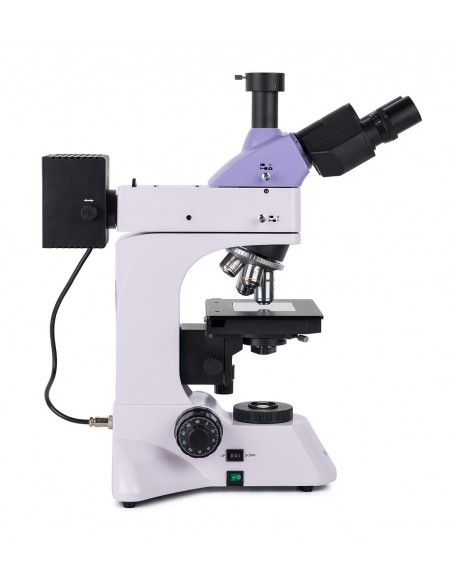

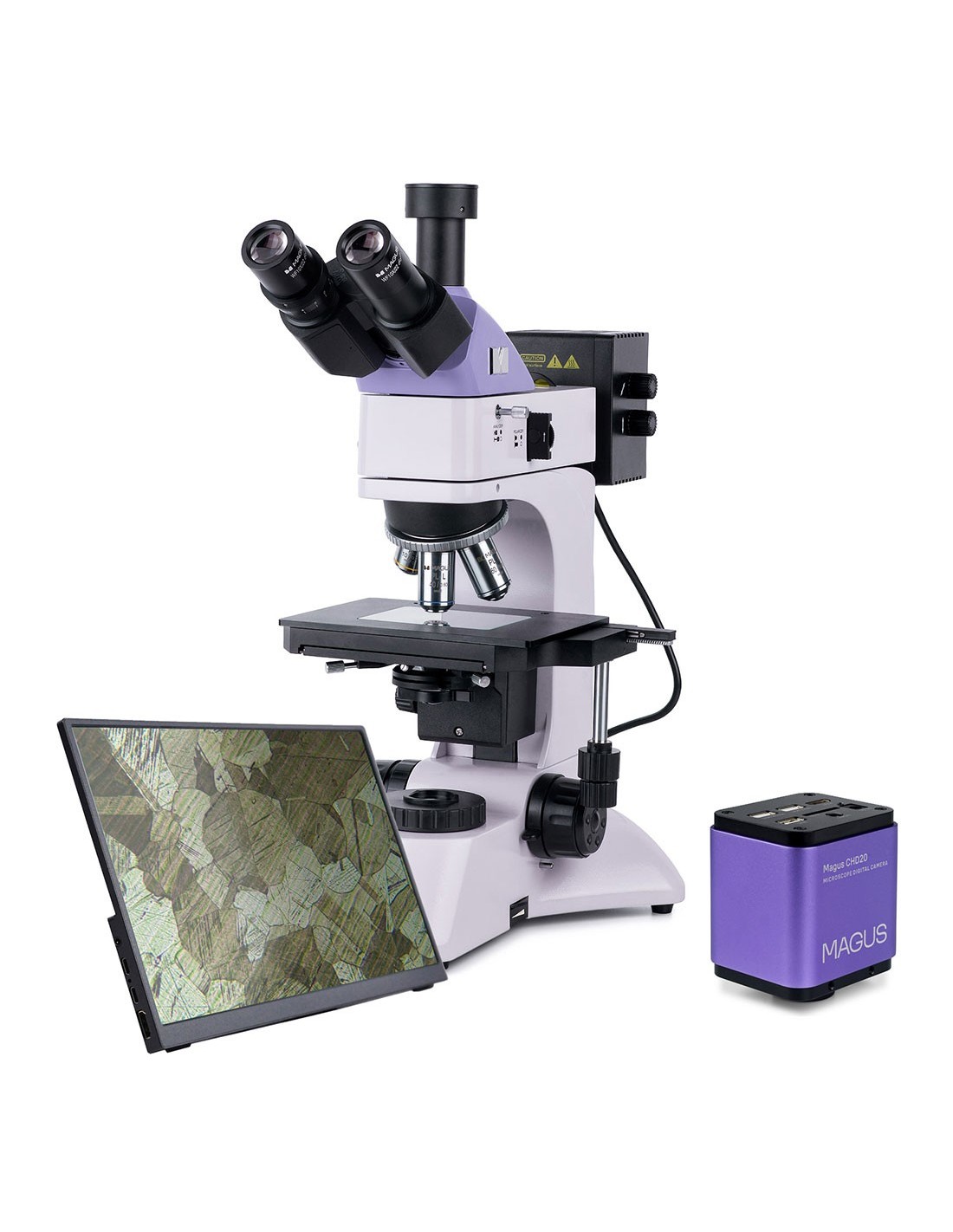

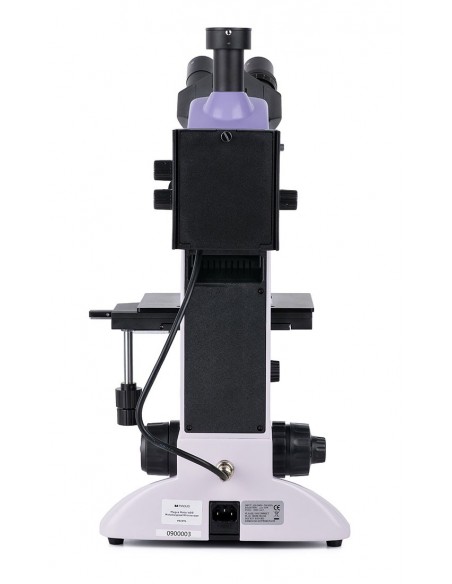

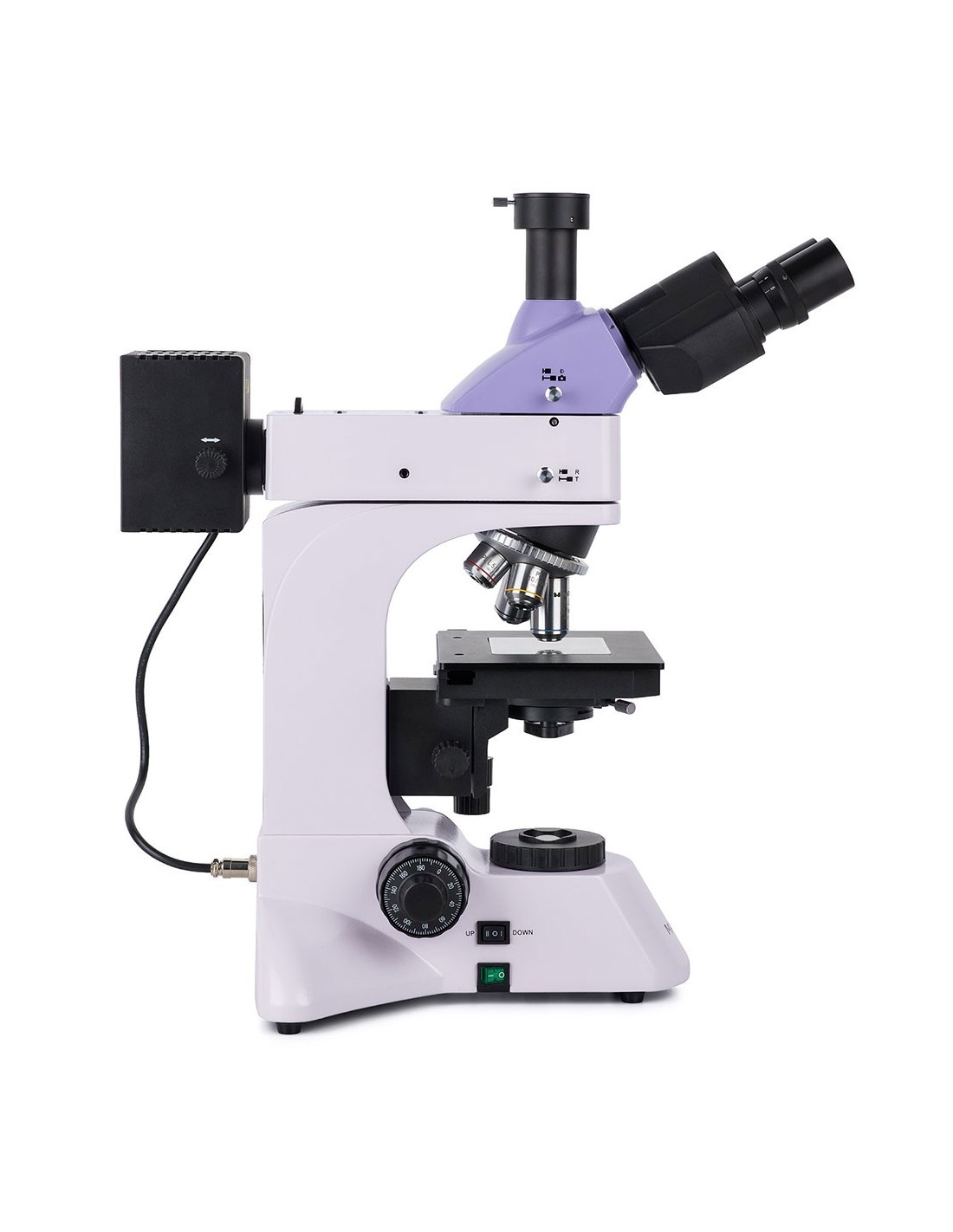

Le microscope métallographique LCD MAGUS Metal D600 est conçu pour l'étude d'échantillons opaques (métaux, alliages, revêtements de peinture, semi-conducteurs et autres matériaux) en lumière réfléchie avec des techniques de microscopie en champ clair et en lumière polarisée. Il est possible d'étudier les microstructures d'échantillons plats polis. L'illuminateur à lumière transmise permet également d'examiner au microscope les particules collées sur les filtres et les matériaux translucides (tels que les films). Le microscope convient aux recherches et analyses effectuées par des géologues, métallurgistes, ingénieurs, archéologues et spécialistes d'autres domaines scientifiques.
Caméra numérique
Le MAGUS CHD20 L'appareil photo numérique est équipé d'un capteur de 2 MP et produit des images Full HD réalistes à une résolution de 1920 x 1080 px. La caméra a une sensibilité lumineuse élevée, adaptée aux observations avec une lumière fluorescente. L'utilisation de filtres mosaïque de couleurs primaires R, V, B produit des images nettes et à faible courant d'obscurité.

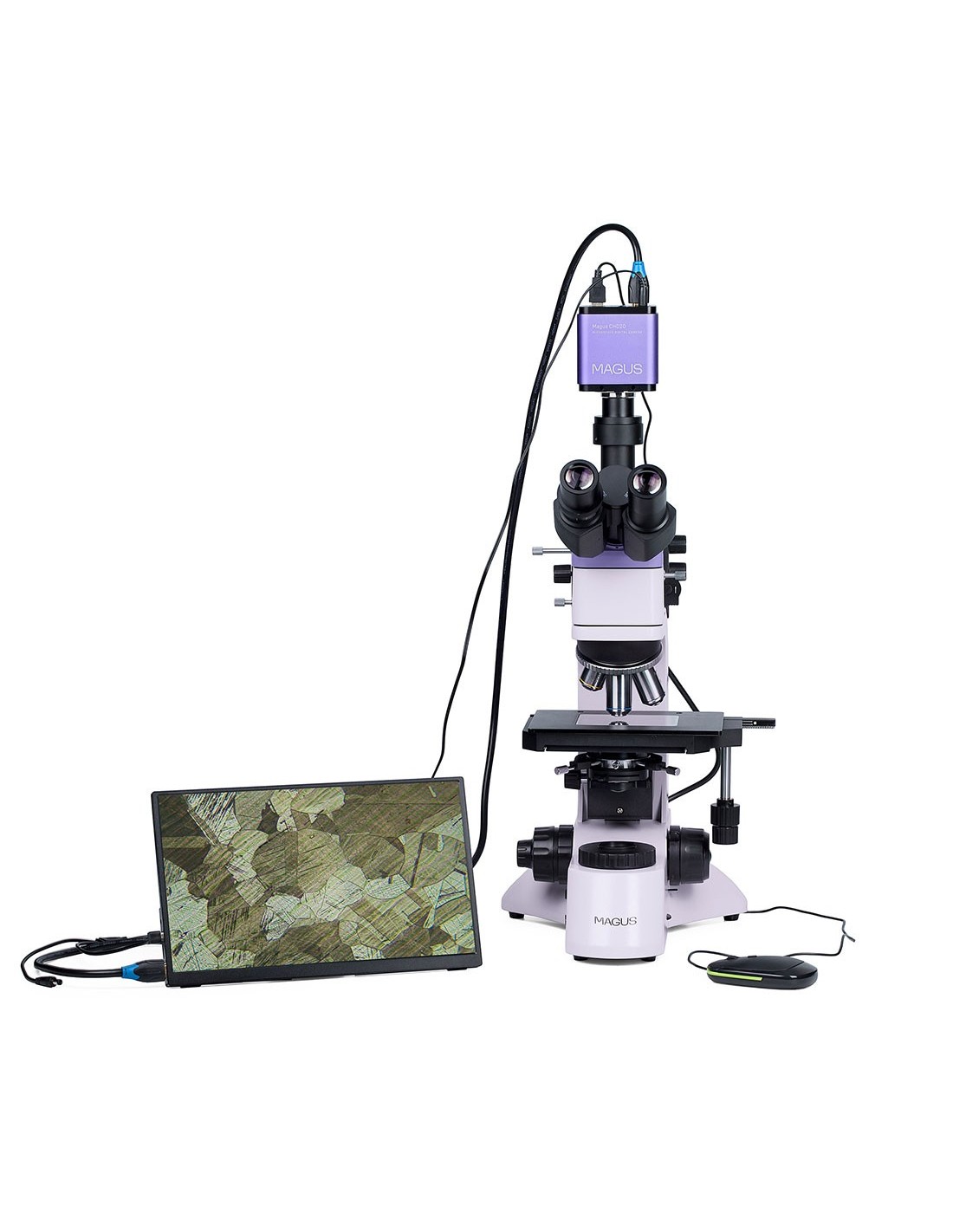

La caméra utilise une interface HDMI pour se connecter directement à un moniteur de télévision ou à un projecteur. De cette manière, la caméra fonctionne de manière autonome sans PC. L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. Une interface USB 2.0 supplémentaire est disponible pour connecter la caméra à un PC.
La vidéo est enregistrée à 60 ips ou 50 ips selon l'interface de sortie vidéo.
La caméra combine une vitesse FPS élevée et une bande passante HDMI élevée, Ainsi, les vidéos sont brillantes sans bégaiement ni saut entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur
MAGUS MCD Les moniteurs fonctionnent en combinaison avec les caméras MAGUS CHD pour former un système d'imagerie complet pour les microscopes MAGUS.
La connexion à la caméra se fait via son interface HDMI. Le moniteur affiche les images en temps réel. Son écran LCD IPS présente un grand angle de vision, une luminosité élevée et un bon contraste. Lorsque vous regardez l'écran, même sous un grand angle, l'image n'est pas déformée. La taille de l'écran est de 13,3''.
Le moniteur peut être installé sur une surface horizontale à l'aide d'un support pliable ou monté directement sur une caméra ou un trépied.
Optique
Optique
strong>

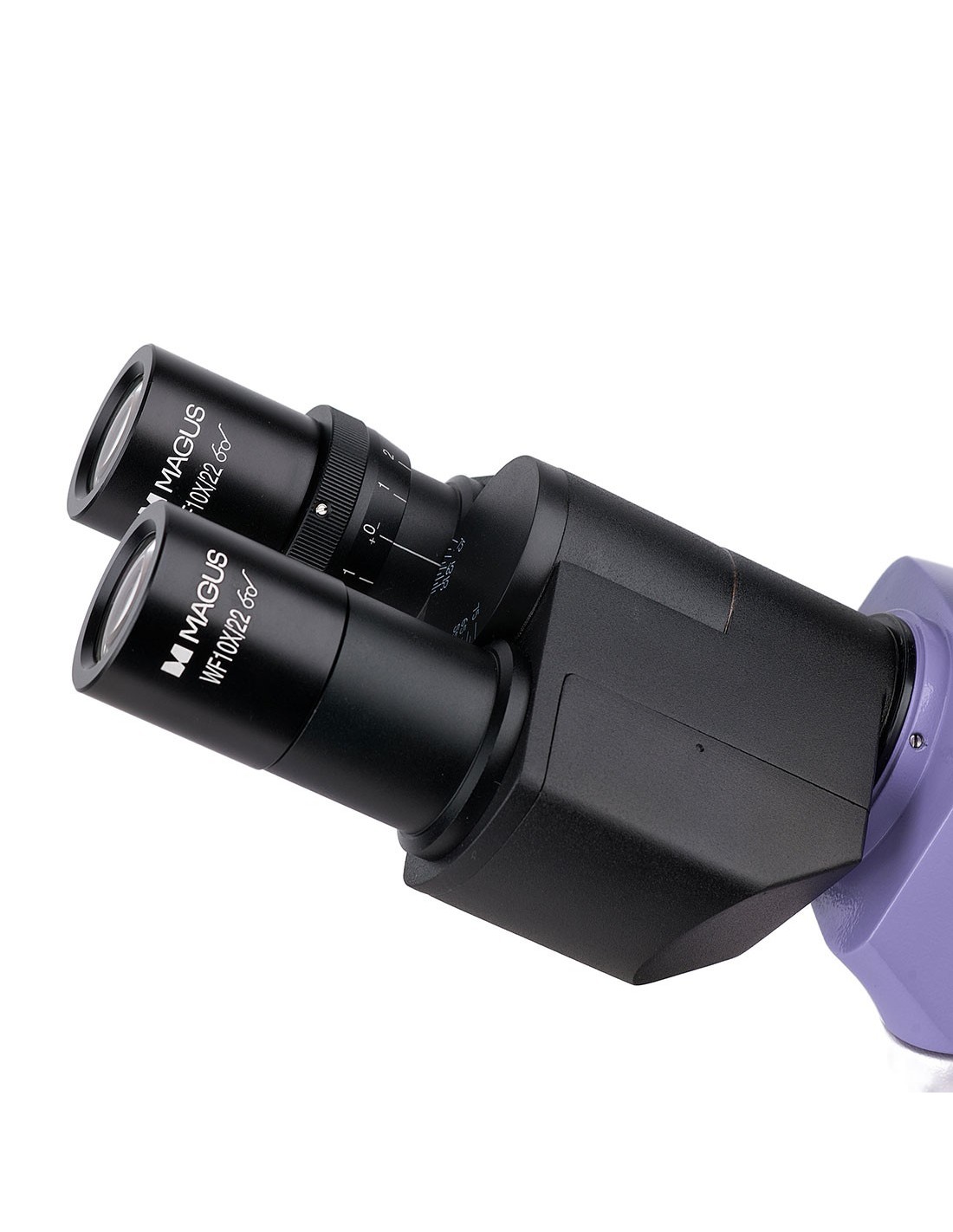

La tête trinoculaire est livrée avec un tube trinoculaire pour le montage sur la caméra (non inclus). Le faisceau lumineux peut prendre deux positions : 100:0 ou 0:100, c'est-à-dire que le faisceau lumineux peut être dirigé sur l'appareil photo numérique ou sur le tube oculaire. La tête trinoculaire est inclinée de 30°, ce qui la rend idéale pour des observations de longue durée. Sur le canon gauche se trouve une bague de réglage dioptrique.

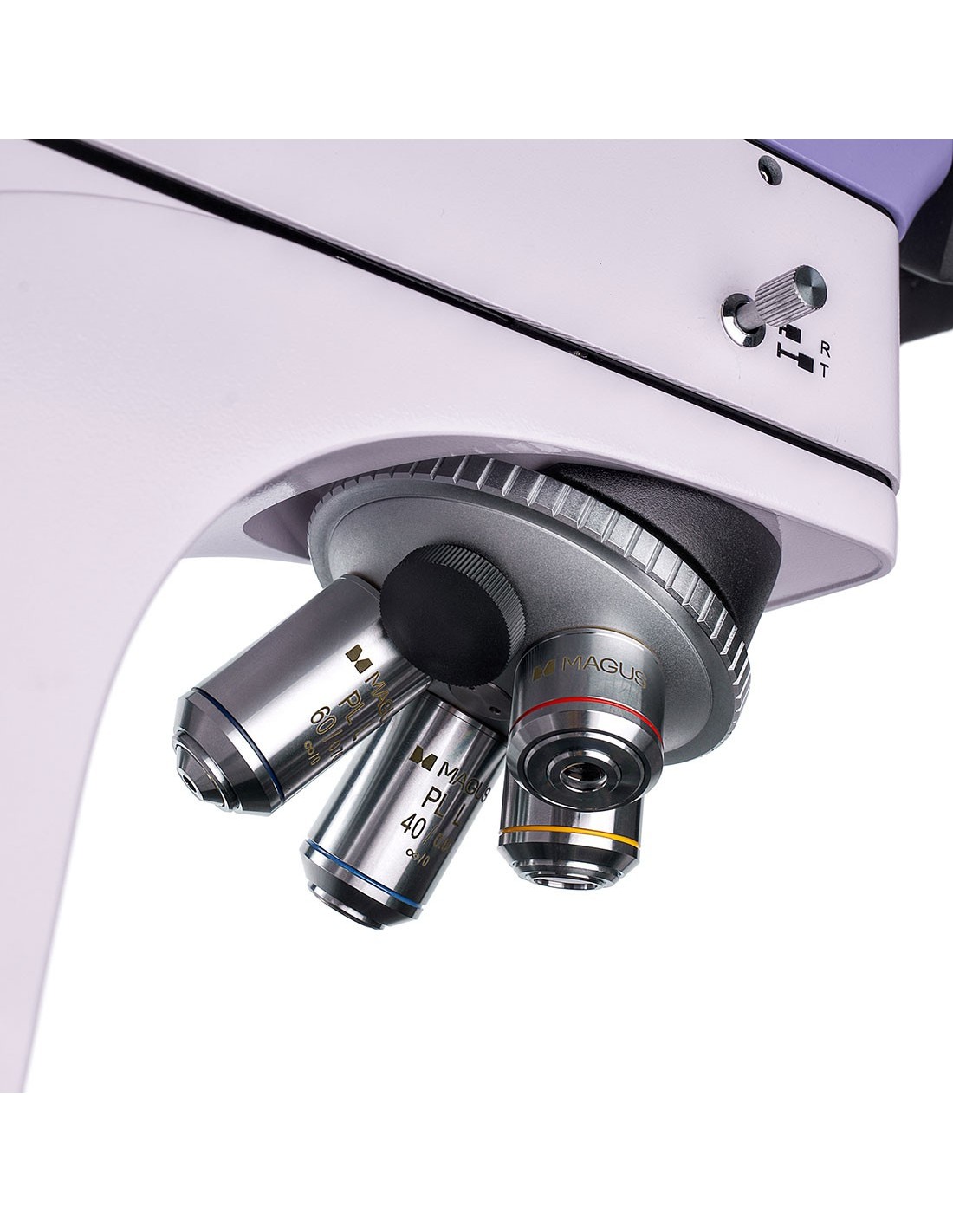

Dans la configuration de base, le grossissement du microscope varie de 50x à 600x. Pour augmenter la limite de grossissement maximale, des oculaires supplémentaires peuvent être montés. Le nez est orienté vers l'intérieur de l'instrument. Cinq objectifs peuvent être montés simultanément : quatre sont inclus dans le kit et un emplacement est libre pour installer un objectif supplémentaire. Le microscope est équipé d'objectifs plans achromatiques avec une longue distance de travail adaptés à la microscopie en champ clair.
Éclairage
Le microscope est équipé de lumière transmise et réfléchie. éclairage. Les deux utilisent des lampes halogènes de 30 W à luminosité réglable, alimentées par courant alternatif. Les lampes halogènes émettent une lumière avec une température de couleur qui assure un plus grand confort pour les yeux.
Le microscope est équipé d'outils de polarisation pour les observations de lumière réfléchie : un analyseur intégré et un polariseur amovible. Les diaphragmes d'ouverture et de champ permettent de régler l'éclairage de Köhler. Des filtres colorés sont également inclus dans le kit. Les ouvertures et la source de lumière réfléchie peuvent être centrées.
Le système d'éclairage à lumière transmise utilise un condenseur Abbe traditionnel, dont la position peut être réglée de deux manières : centrée et réglée en hauteur. Il est complété par un objectif pliable qui permet de l'utiliser avec des objectifs à faible grossissement. Il existe des diaphragmes de champ et une ouverture qui permettent d'utiliser la méthode d'éclairage de Köhler.
Plateforme et mécanisme de mise au point
La hauteur maximale de l'échantillon qui pouvant être mis sur scène est de 20 mm. L'échantillon peut être déplacé en déplaçant la platine le long des deux axes. Il est équipé d'une lame de verre à utiliser pour l'observation d'échantillons opaques.
Des mécanismes de mise au point grossière et fine sont utilisés pour ajuster la mise au point. La mise au point est fluide et précise. La mise au point grossière est équipée d'un bouton de fixation et la tension de la vis grossière peut être réglée. Les boutons de mise au point sont positionnés coaxialement des deux côtés, vous n'avez donc pas besoin de garder vos mains en l'air pendant l'observation, mais confortablement sur la table.
Accessoires
Le microscope MAGUS Metal 600 peut être équipé d'oculaires supplémentaires, d'objectifs longue distance, d'appareils photo numériques et de lames d'étalonnage.
Principales caractéristiques du microscope :
- Microscope pour étudier des échantillons opaques, plats et polis en lumière réfléchie et des échantillons translucides en lumière transmise
- Tête trinoculaire avec tube trinoculaire et séparateur de faisceau
- Tête trinoculaire avec tube trinoculaire et séparateur de faisceau li>
- Source de lumière à lumière réfléchie et transmise : lampe halogène de 30 W
- Méthode d'éclairage Köhler en lumière transmise et réfléchie, technique de microscopie polarisée en lumière réfléchie
- Éléments (diaphragmes et sources lumineuses) du système d'éclairage à lumière réfléchie pouvant être centrés, jeux de filtres
- Le condenseur d'Abbe avec lentilles relevables peut être utilisé avec des objectifs à faible grossissement
- li>
- Large gamme d'oculaires et d'objectifs supplémentaires
Principales caractéristiques de la caméra :
- La caméra fonctionne de manière indépendante sans connexion PC via l'interface HDMI. Il est possible de se connecter à un PC via l'interface USB 2.0
- La caméra a une résolution de 1920x1080 pixels, le choix idéal pour visualiser des images sur un moniteur Full HD
- 60 ips ou 50 fps basés sur l'interface de sortie vidéo pour observer des objets en mouvement, enregistrer des vidéos et des mouvements d'échantillons sans décalage ni saccade.
- Le capteur CMOS SONY Starvis rétro-éclairé en couleur offre des images avec un faible bruit et une sensibilité lumineuse élevée, même dans des conditions de faible luminosité. conditions. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
- Logiciel d'enregistrement et d'édition de photos et de vidéos, fonctions d'affichage externe, mesures linéaires et angulaires

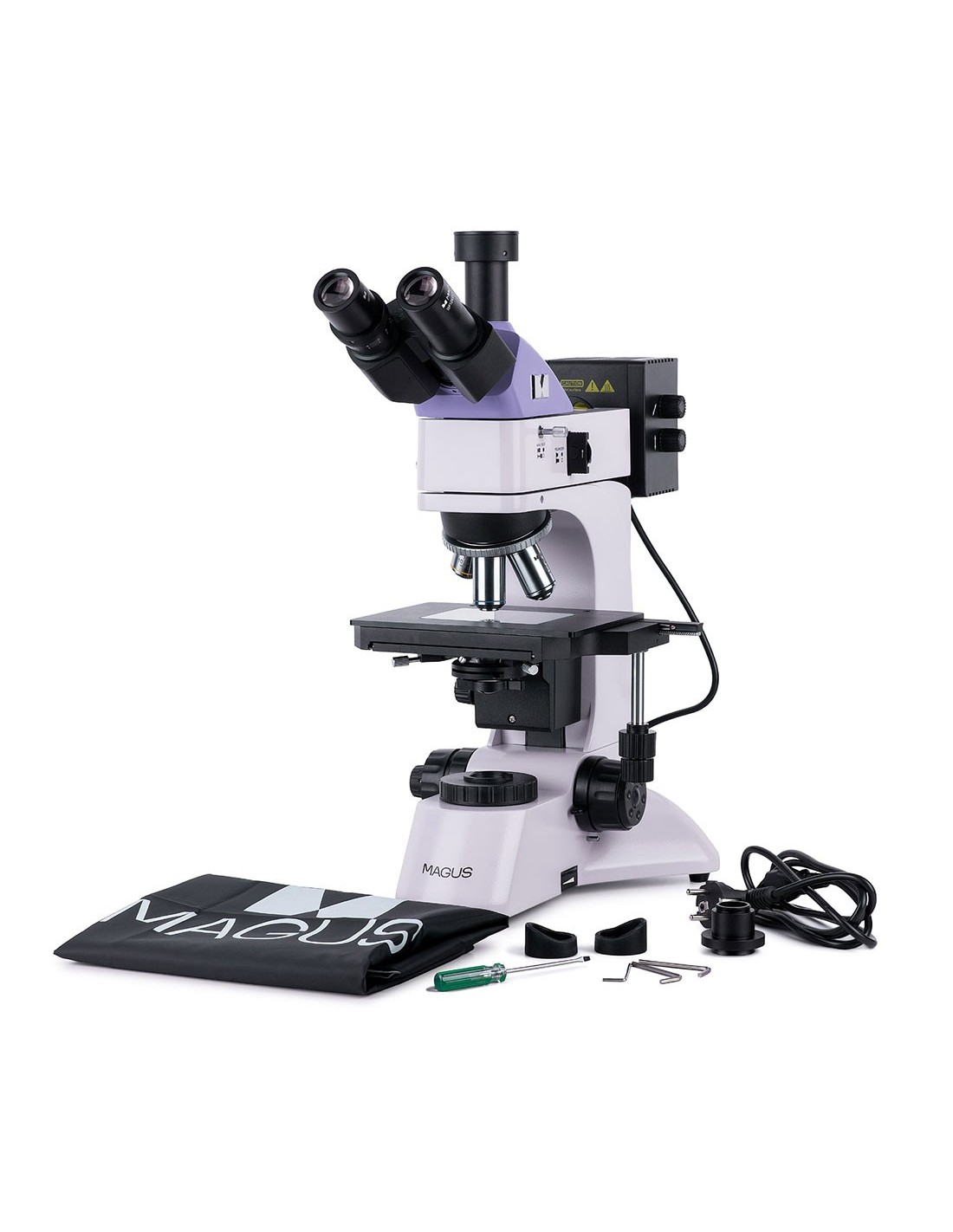

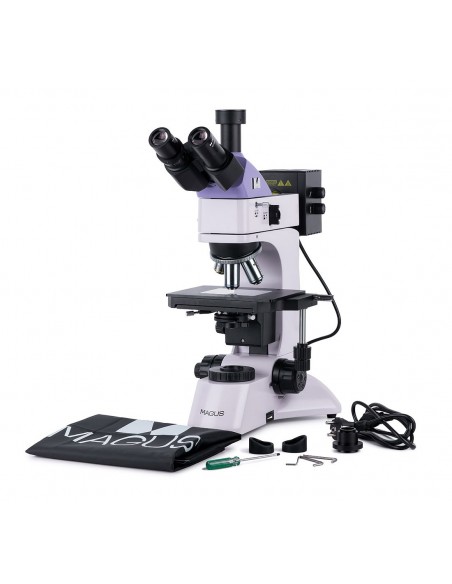

Le paquet contient :
- Appareil photo numérique MAGUS CHD20 (appareil photo numérique, câble HDMI (1,5 m), câble USB 2.0 (2 m), souris avec USB, carte mémoire SD de 32 Go , adaptateur secteur 12 V/1 A (Euro), CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Moniteur LCD MAGUS MCD20
- Moniteur LCD MAGUS MCD20 li>
- Base avec entrée d'alimentation, source de lumière transmise et condenseur, mécanisme de mise au point, platine et nez
- Illuminateur pour observations de lumière réfléchie avec porte-ampoule
- Tête trinoculaire< /li>
- Objectif achromatique plan infini : PL L5x/0,12 WD 26,1 mm
- Objectif achromatique plan infini : PL L10х/0,25 WD 20,2 mm
- Objectif achromatique plan infini : PL L40х/0,60 WD : 3,98 mm
- Objectif achromatique plan infini : PL L60x/0,70 WD : 2,08 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs .)
- Plaque en verre pour scène
- 1x adaptateur à monture C
- Clé Allen
- Câble d'alimentation pour secteur AC
- Câble d'alimentation pour éclairage à lumière réfléchie
- Cache anti-poussière < li>Manuel d'utilisation et certificat de garantie
Disponible sur demande : strong>
- Oculaire 10x/22 mm avec échelle graduée
- li>
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.) )
- Oculaire 25x/9 mm (2 pcs.) .)
- Objectif planachromatique à l'infini : PL L20х/0,40 WD 8,80 mm
- Objectif plan achromatique à l'infini : PL L50х/0,70 WD 3,68 mm
- Plan achromatique objectif à l'infini : PL L80x/0.80 WD : 1.25 mm
- Objectif plan achromatique à l'infini : PL L100x/0.85 (sec) WD 0.40 mm
- Lame de calibrage ul>
| Marque | MAGUS |
| Garantie | 5 лет |
| EAN | 5905555018287 |
| Taille du colis (LxLxH) | 35x30x75 cm td> |
| Poids d'expédition | 17,25 kg |
| Délimiteur | Microscope métallographique MAGUS Metal 600 |
| Type | léger/optique, numérique, métallographique |
| Tête | trinoculaire |
| Tube vertical | Siedentopf |
| Angle d'inclinaison de la tête | 30° |
| Grossissement, x | 50–600 base (*en option : 50–1000/1250/1500/2000/2500) |
| Plage de grossissement | 200x à 800x |
| Diamètre du tube oculaire, mm | 30< /td> |
| 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | planachromatique à l'infini : PL L5x/0.12, PL L10x/0.25, PL L40x/0, 60, PL L60x/ 0,70 ; distance parfocale 45 mm (*en option : PL L20x/0.40, PL L50x/0.70, PL L80x/0.80, PL L100x/0.85 (sec)) |
| Embout nasal | pour 5 objectifs |
| Distance de travail, mm | 26,1 (5x) ; 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 210x140 |
| Amplitude de mouvement de la scène, mm | 75/50 |
| Caractéristiques de la platine | Plateforme mécanique à deux axes, avec lame en verre |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon gauche) |
| Condenseur | lumière transmise : condenseur Abbe centrable et réglable en hauteur, NA 1,25, diaphragme d'ouverture et lentilles rabattables réglables , avec vis de fixation |
| Focus | coaxiale, mise au point grossière (25 mm, avec bouton de fixation et bouton de réglage de la tension) et mise au point fine (0,002 mm)< /td> |
| Éclairage | halogène |
| Réglage de la luminosité | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | Lumière réfléchie et transmise : 12 V/30 W |
| Filtres optiques | vert, bleu, jaune, satin |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires | analyseur intégré et polariseur amovible |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation< /td> | compliqué |
| Application | métallographique |
| Méthode de recherche | champ clair, lumière polarisée |
| Ensemble avec trousse à crayons /étui/sac | couvercle anti-poussière |
| Poids, kg | 11 |
| Appareil photo numérique |
| Capteur |
| Couleur/monochrome | couleur |
| Mégapixels< /td> | 2 |
| Résolution maximale, px | 1920x1080 |
| Taille du capteur | 1/2" (7,2x4. 05 mm) |
| Taille des pixels, µm | 3,75x3,75 |
| Connecteurs d'interface td> | USB 2.0, HDMI 1.4 |
| Carte mémoire |
| souris avec USB, clé (USB) |
| Rapport signal sur bruit | 0,15 mV à 1/30 s |
| Temps d'exposition | 0,04 ms – 1 000 ms |
| Enregistrement vidéo | oui |
| Fréquence d'images, fps@résolution | 60@1920x1080 (HDMI), 50@1920x1080 (USB) |
| Emplacement d'installation | trinoculaire tube, tube optique à la place de l'oculaire |
| Format d'image< /td> | *.jpg, *.tif |
| Format vidéo | *.h264/*.h265, *.mp4 |
| Plage spectrale, nm | 380-650 ( filtre IR intégré) |
| Type d'obturateur | ERS (obturateur à rideau électronique) |
| Logiciel | HDMI : intégré ; USB : MAGUS View |
| Configuration système requise | Windows 8/10/11 (32 bits et 64 bits), Mac OS 2,8 GHz Intel Core 2 ou version ultérieure , minimum 4 Go de RAM, port USB 2.0, RJ45, CD-ROM, écran 19" ou plus |
| Type de montage | Pas C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | Adaptateur CC 12 V, 1 A |
| Spécifications de l'adaptateur secteur CC | Entrée : tension CA 100 - 240 V, 50/60 Hz, sortie : tension CC 12 V/1 A< /td> |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
| === Délimiteur == = | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| Résolution d'affichage, px | 1920x1080 (Full HD) |
| Format | 16:9 |
| Luminosité, cd/m² | 400 |
| Nombre de couleurs affichées | 16,7 m td> |
| Contraste | 1000:1 |
| Angle de vision horizontal/vertical, ° | 178/178 |
| Dimensions de la zone visible de l'écran ( LxH), mm | 295x165 |
| Fréquence de la source optique, Hz | 60 |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Puissance Alimentation | AC 110-220 V, DC 5-12 V/1 A (Type C) |
| Consommation d'énergie, W | 12 (max.) |
