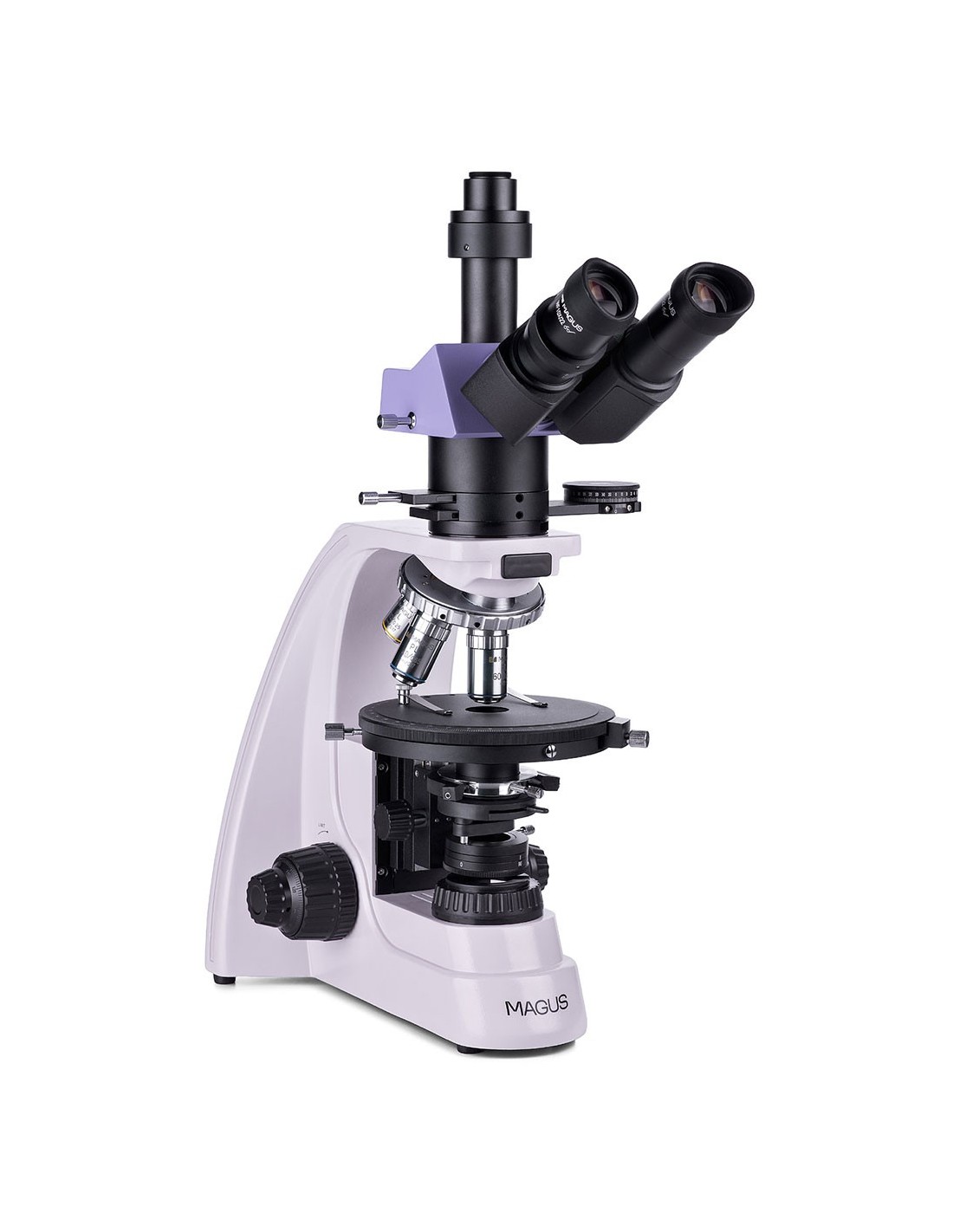

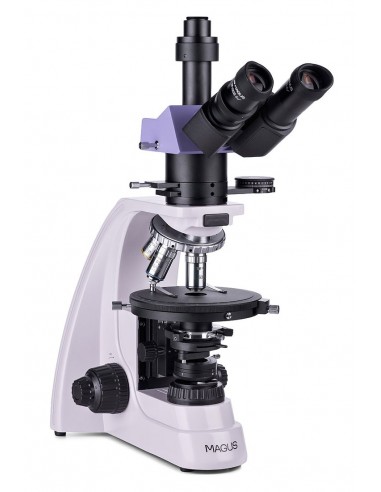

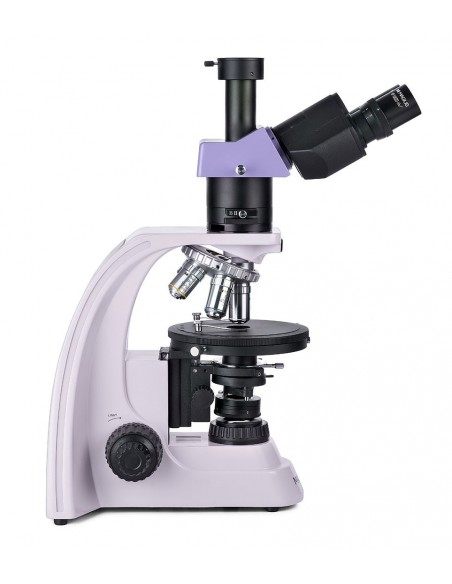

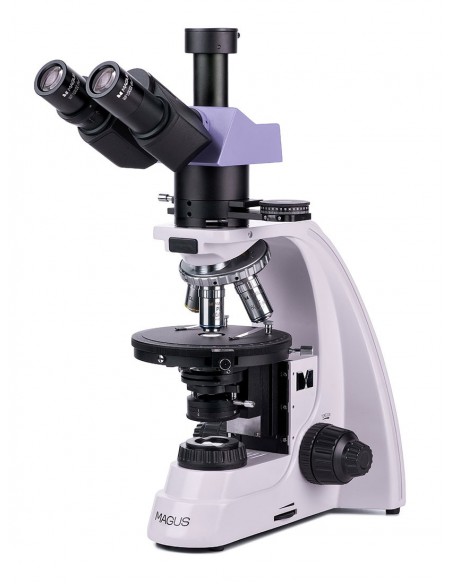

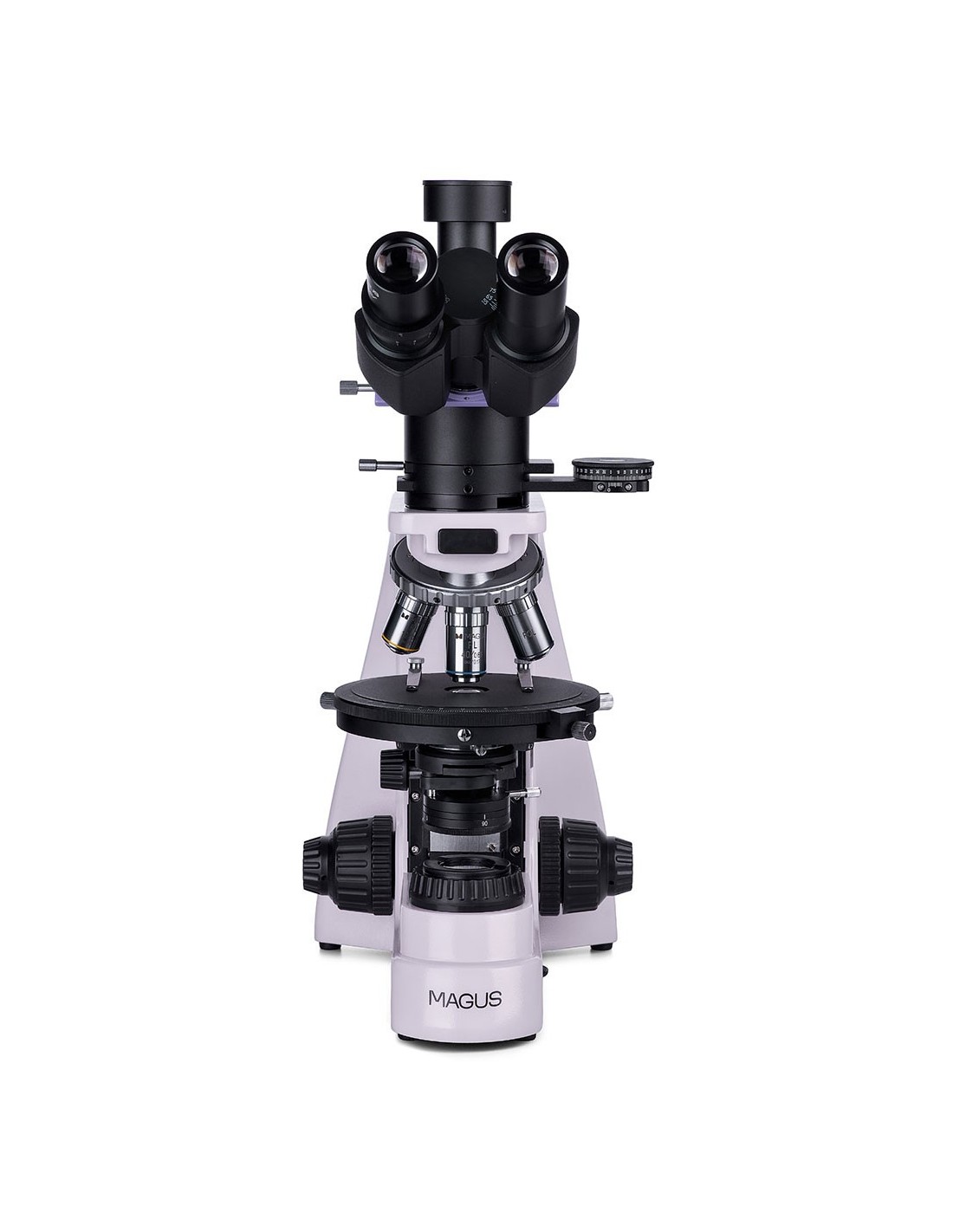

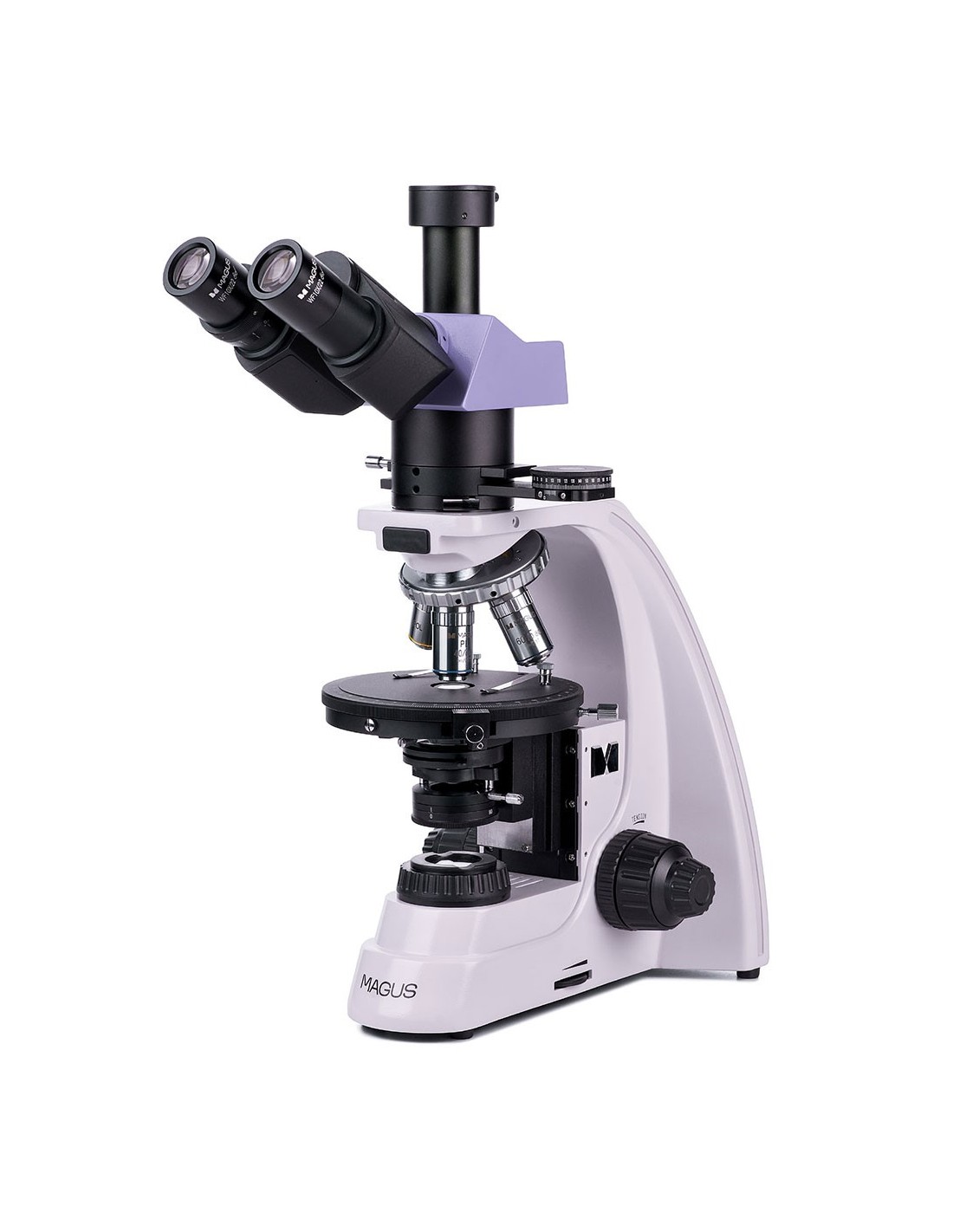

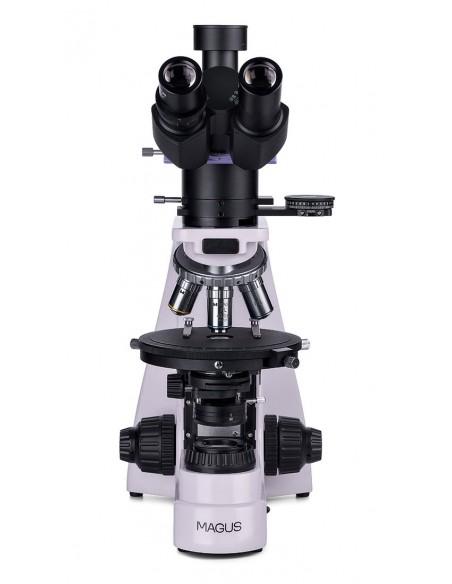

Le microscope polarisant MAGUS Pol 800 est utilisé pour étudier des objets anisotropes en lumière transmise polarisée et ordinaire. Les objets d'étude peuvent être biologiques, géologiques ou polymères. Les optiques du microscope sont hors tension, ce qui signifie qu'elles ne créent pas de réfractions parasites. Il forme une image claire, contrastée et authentique. La fonctionnalité du microscope est utile dans divers domaines scientifiques : médecine, médecine légale, minéralogie, pétrographie, cristallographie, etc.
Optique
Le trinoculaire tête Il est équipé d'un tube trinoculaire pour le montage d'un appareil photo numérique (appareil photo non inclus). Grâce à l'interrupteur sur le corps, la lumière est entièrement dirigée vers les tubes oculaires ou l'appareil photo numérique. L'angle de 30° des tubes oculaires est confortable pour les observations à long terme et ne provoque pas de tension sur les muscles du cou. Le tube gauche est doté d'un anneau de réglage dioptrique dans lequel il tourne et adapte l'optique du microscope à la vision unique de l'utilisateur.

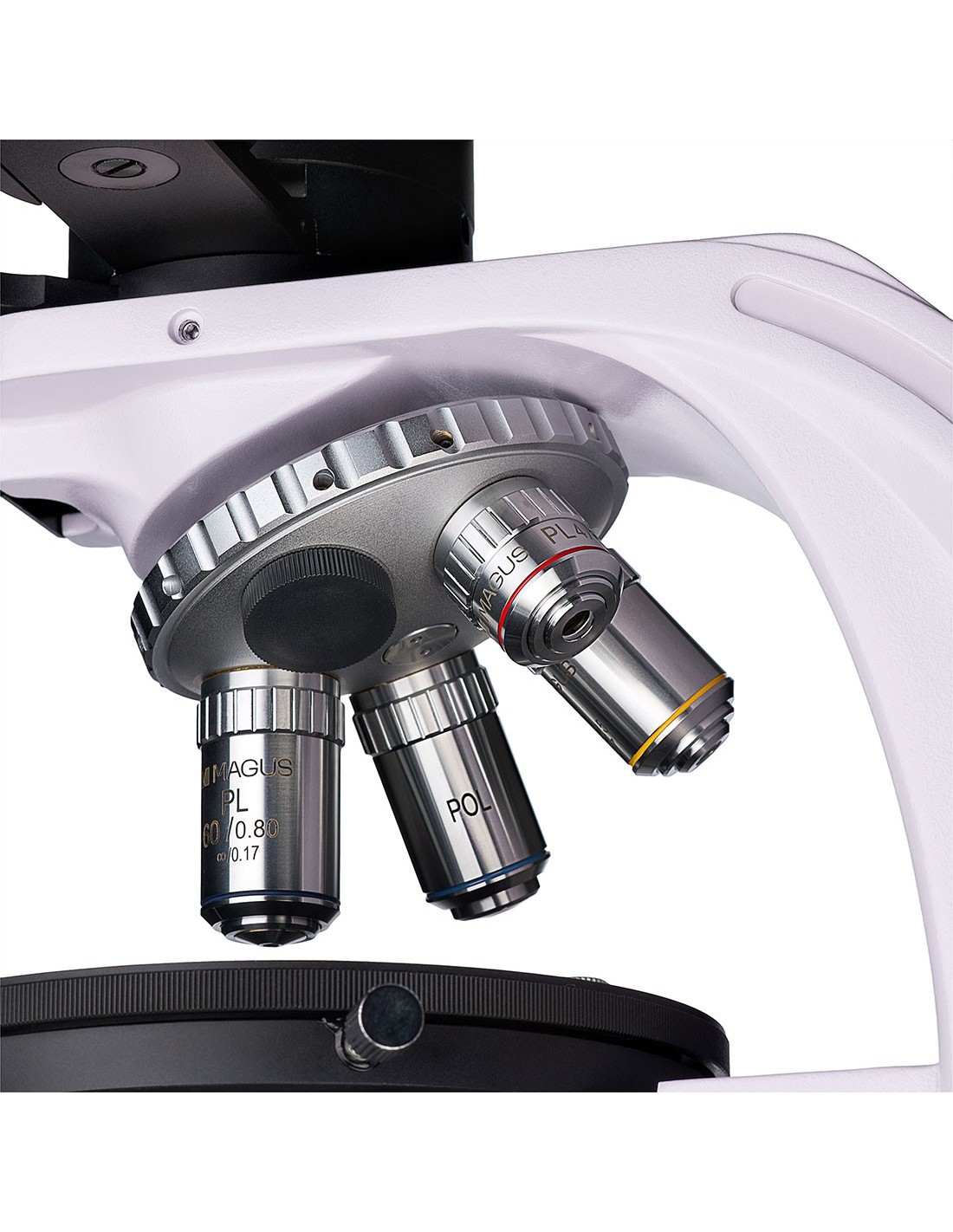

Le porte-nez est conçu pour l'installation simultanée de cinq objectifs, dont quatre déjà inclus dans l'emballage. . Un objectif supplémentaire de la gamme d'accessoires MAGUS peut être acheté séparément. Tous les objectifs sont conçus pour fonctionner avec des lamelles de 0,17 mm d’épaisseur. Grâce à la conception du revolver « loin de l'observateur », l'objectif inséré dans le chemin optique est clairement visible pendant le travail, ce qui rend le travail du chercheur plus confortable. Les rainures du porte-objectif du nez sont centrées.
Éclairage
La source d'éclairage est située sous la platine objet, c'est-à-dire que les observations sont effectuées en lumière transmise. La lampe halogène de 30 W produit un éclairage lumineux et agréable à l'oeil, adapté à une utilisation sur tous les objectifs. Le réglage de l'éclairage à l'aide de la méthode Köhler permet d'obtenir un contraste plus élevé et une meilleure qualité d'image.
Le microscope est équipé d'un polariseur et d'un analyseur. Pour travailler en lumière polarisée, l'analyseur est introduit dans le chemin optique et l'angle de polarisation est modifié en faisant tourner le polariseur et l'analyseur l'un par rapport à l'autre. Le microscope possède également un tube intermédiaire qui contient une lentille de Bertrand et un boîtier pour les compensateurs. Les compensateurs améliorent le contraste des échantillons à faible biréfringence et la lentille Bertrand est conçue pour les études conopiques.
Plaque et mécanisme de mise au point

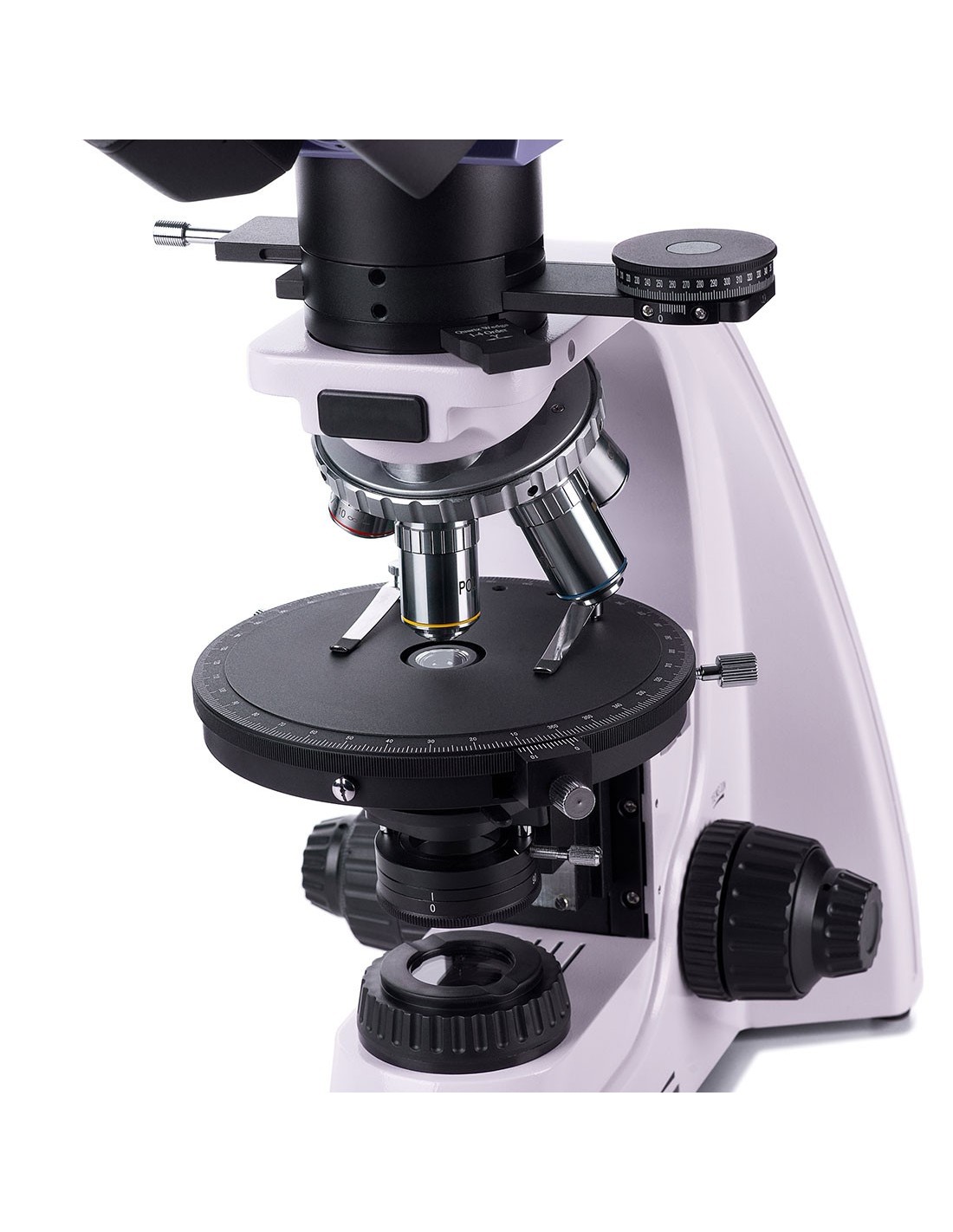

La platine du microscope tourne et cela vous permet de modifier rapidement la réfraction de la lumière par l'échantillon lorsque vous travaillez en lumière polarisée. La platine est centrée par rapport à l'axe optique du microscope, possède une gradation de l'angle de rotation et une échelle qui permet de déterminer l'angle avec une précision de 0,1°.
Le mécanisme de réglage en la mise au point permet un réglage grossier et précis de la netteté. Un verrouillage de mise au point grossière est disponible pour une mise au point grossière, et vous pouvez également régler la tension grossière pour un contrôle plus confortable.
Accessoires
Oculaires, objectifs, des appareils photo numériques et des lames d'étalonnage sont disponibles pour le microscope. Ils élargissent les capacités du microscope pour mener à bien les tâches des chercheurs.
Principales caractéristiques :
- Observations en lumière transmise en champ clair et avec de polarisation
- La source d'éclairage est une lampe halogène de 30 W avec un spectre de lumière « chaude » confortable pour les yeux
- La polarisation est obtenue à l'aide d'un analyseur et d'un polariseur rotatif ; Le tube intermédiaire est doté d'une lentille de Bertrand et d'un logement pour compensateurs
- Il est possible de régler l'éclairage selon la méthode Köhler, ce qui améliore la lisibilité de l'image
- Le tube trinoculaire permet l'installation d'un appareil photo numérique
- Les objectifs planachromatiques Infinity sont sans tension ; les rainures du revolver du nez sont centrées
- Plateforme rotative, mise au point grossière et fine
- Compatible avec les accessoires supplémentaires : oculaires, objectifs, etc.

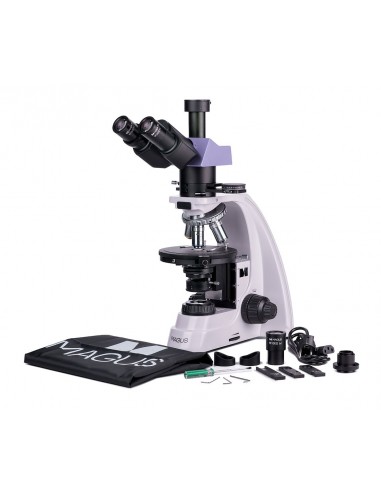

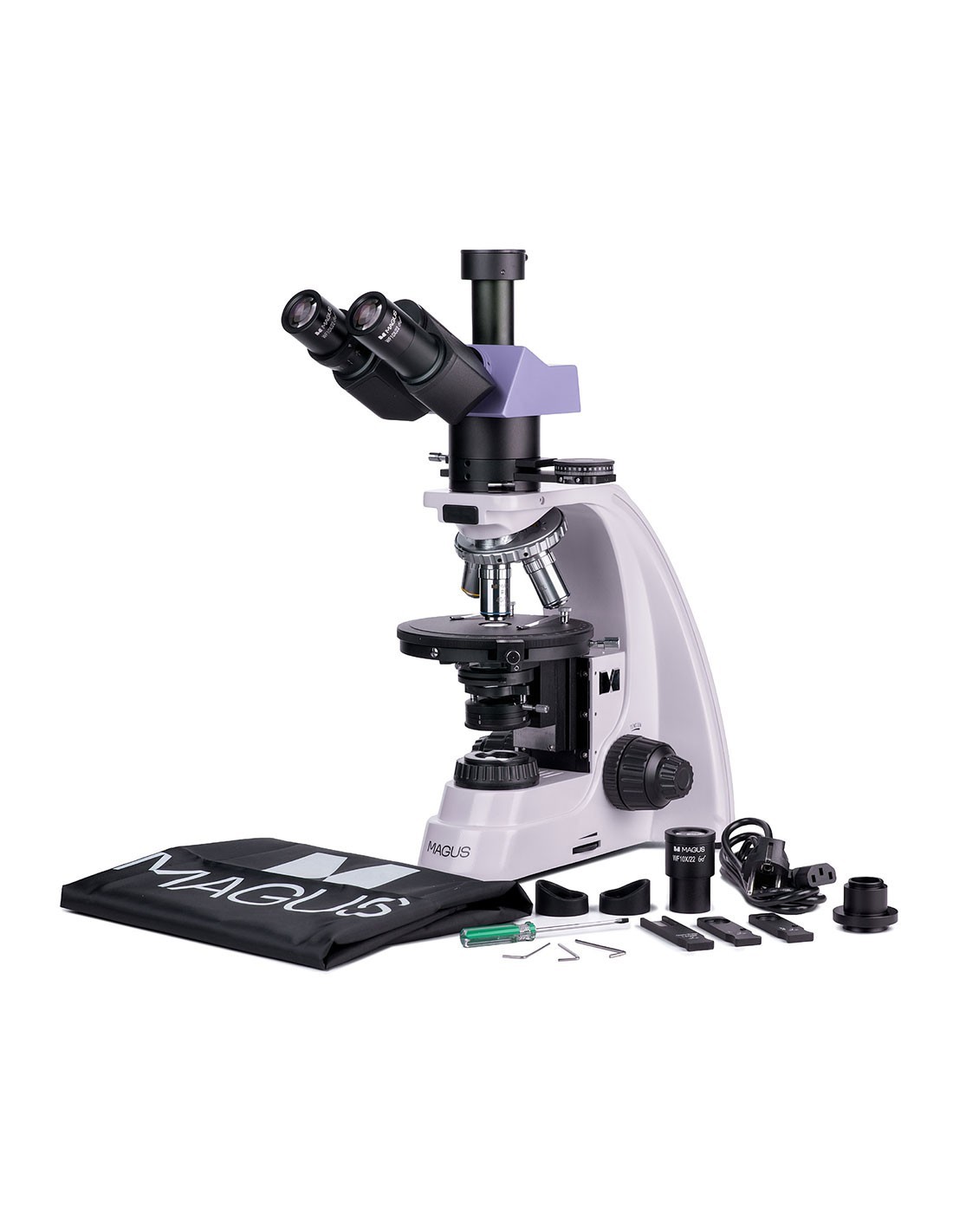

Le paquet contient :
- Base avec entrée d'alimentation, source de lumière transmise et condenseur, mécanisme de mise au point, platine et embout nasal
- Tête trinoculaire
- Tube intermédiaire avec lentilles de Bertrand, un analyseur et un boîtier de compensateur
- Compensateurs : compensateur λ, compensateur λ/4, coin en quartz
- Objectif achromatique plan infini : PL 4x/0,10 WD 21 mm
- Objectif achromatique plan infini : PL 10x/0,25 WD 5,0 mm
- Objectif plan achromatique à l'infini : PL 40x/0,65 (avec mécanisme à ressort) WD 0,66 mm
- Objectif plan achromatique à l'infini : PL 60x/0,80 (avec mécanisme à ressort) WD 0, 46 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs. )
- Oculaire 10x/22 mm avec échelle graduée. Valeur d'échelle : 0,1 mm
- 1x adaptateur monture C
- Clé Allen
- Câble d'alimentation
- Couvercle anti-poussière
- Cache-poussière li>
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- 10x /Oculaire 22 mm avec viseur
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x /12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique Infinity : PL 5x/0,12 WD 26,1 mm
- Objectif achromatique plan infini : PL 20x/0,4 WD 8,8 mm
- Objectif achromatique plan infini, fluorescent : PL 100x/1,25 (avec mécanisme à ressort, huile) WD 0,36 mm
- Infini objectif planachromatique, fluorescent : PL 100x/0,8 (avec mécanisme à ressort, sec) WD 2,02 mm
- Plateforme mécanique
- Appareil photo numérique
- Verre d'étalonnage
| Marque | MAGUS |
| Garantie | 5 лет |
| EAN | 5905555018508 |
| Taille du colis (LxLxH) | 43x27x63 cm |
| Poids d'expédition | 14,5 kg |
| Type | biologique, léger /optique |
| Testé | trinoculaire |
| Tube vertical | Siedentopf |
| Angle d'inclinaison de la tête | 30° |
| Grossissement, x | 40 –600 en configuration de base (*en option : 40– 1000/1250/1500/2000/2500) |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm ; 10х/22 mm avec échelle (*en option : 10x/22 mm avec viseur, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Planachromatique infini , objectifs non déformants : PL 4x/0,10 ; PL10x/0,25 ; PL40x/0,65 ; PL 60x/0,80 (*en option : PL 5x/0,12 ; PL 20x/0,4 ; PL 100x/1,25 (huile) ; PL 100x/0,8 (sec)) ; hauteur parfocale de 45 mm, conçu pour être utilisé avec des lamelles de 0,17 mm d'épaisseur |
| Nosepiece nosepiece | pour 5 objectifs, centrage |
| td> |
| Distance de travail, mm | 21 (4x) ; 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (pétrole)) ; 2,02 (100x (sec)) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape , mm | Ø150 |
| Caractéristiques de la scène | Rotatif à 360°, centrage, gradation égale à 1° d'angle de rotation ; une échelle vernier pour mesurer les angles avec une précision de 0,1° |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon à gauche) |
| Condensateur | Condensateur Abbe NA 1.25 avec diaphragme à ouverture réglable et lentilles rotatives |
| Diaphragme | Membrane à ouverture réglable, diaphragme de champ avec iris réglable |
| Mise au point | coaxiale, mise au point grossière (21 mm, 39,8 mm/tour, avec fixation bouton de réglage de la tension de la vis micrométrique) et mise au point fine (vis micrométrique de 0,002 mm) |
| Éclairage | halogène |
| Réglage de la luminosité | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | Lampe halogène : 12 V/30 W |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Polariseur | avec 0°, 90°, 180°, 270° marqués sur L'échelle; Rotatif à 360° |
| Tube intermédiaire | analyseur intégré rotatif de 0 à 360° ; une échelle vernier pour mesurer les angles avec une précision de 0,1° ; lentilles Bertrand; boîtiers pour l'installation de compensateurs |
| Compensateur | compensateur λ ; Compensateur λ/4 ; coin en quartz |
| Application | laboratoire/médical |
| Position d'éclairage | inférieur |
| Méthode de recherche | champ clair, lumière polarisée |
| Ensemble avec étui/étui/sac | couvercle anti-poussière |
