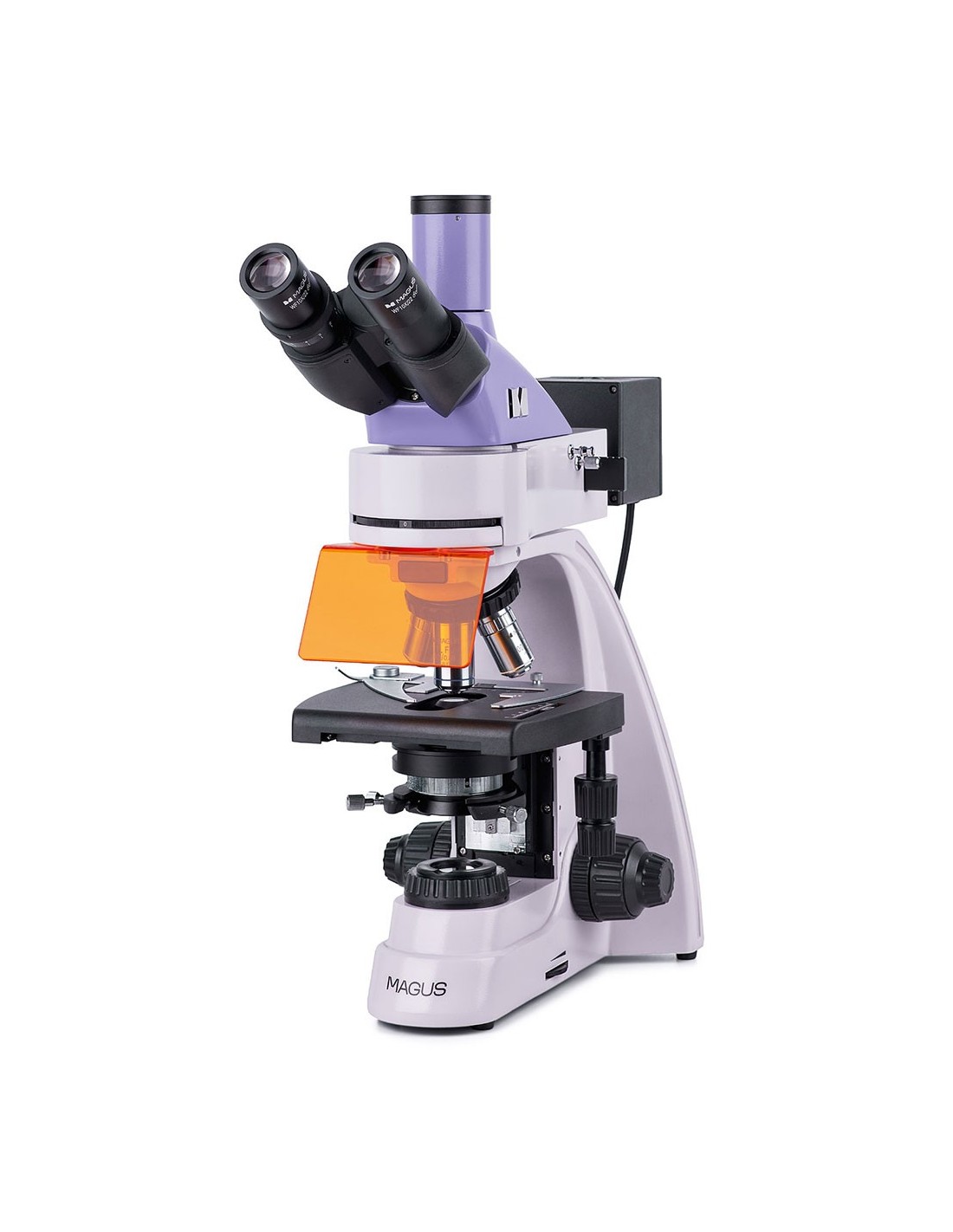

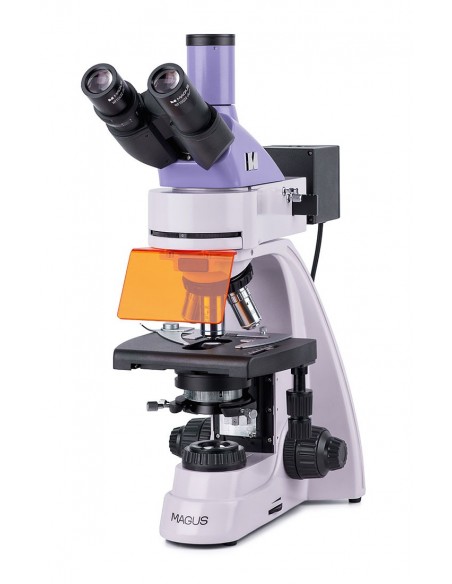

Le microscope à fluorescence MAGUS Lum 400L peut être utilisé pour deux techniques de microscopie : fluorescence en lumière réfléchie et champ clair en lumière transmise. Lorsqu'il est équipé d'accessoires supplémentaires, le microscope peut être utilisé pour effectuer des recherches en lumière polarisée et pour les techniques de contraste de phase et de champ sombre. Vous pouvez utiliser le microscope pour des recherches en laboratoire et des diagnostics dans les domaines de la médecine, de la pharmacologie, de la médecine légale, de la biotechnologie, de la médecine vétérinaire, etc.
Optique

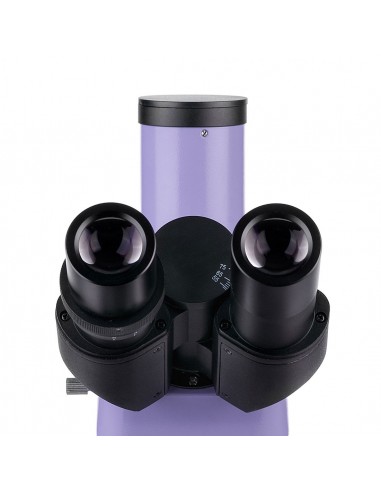

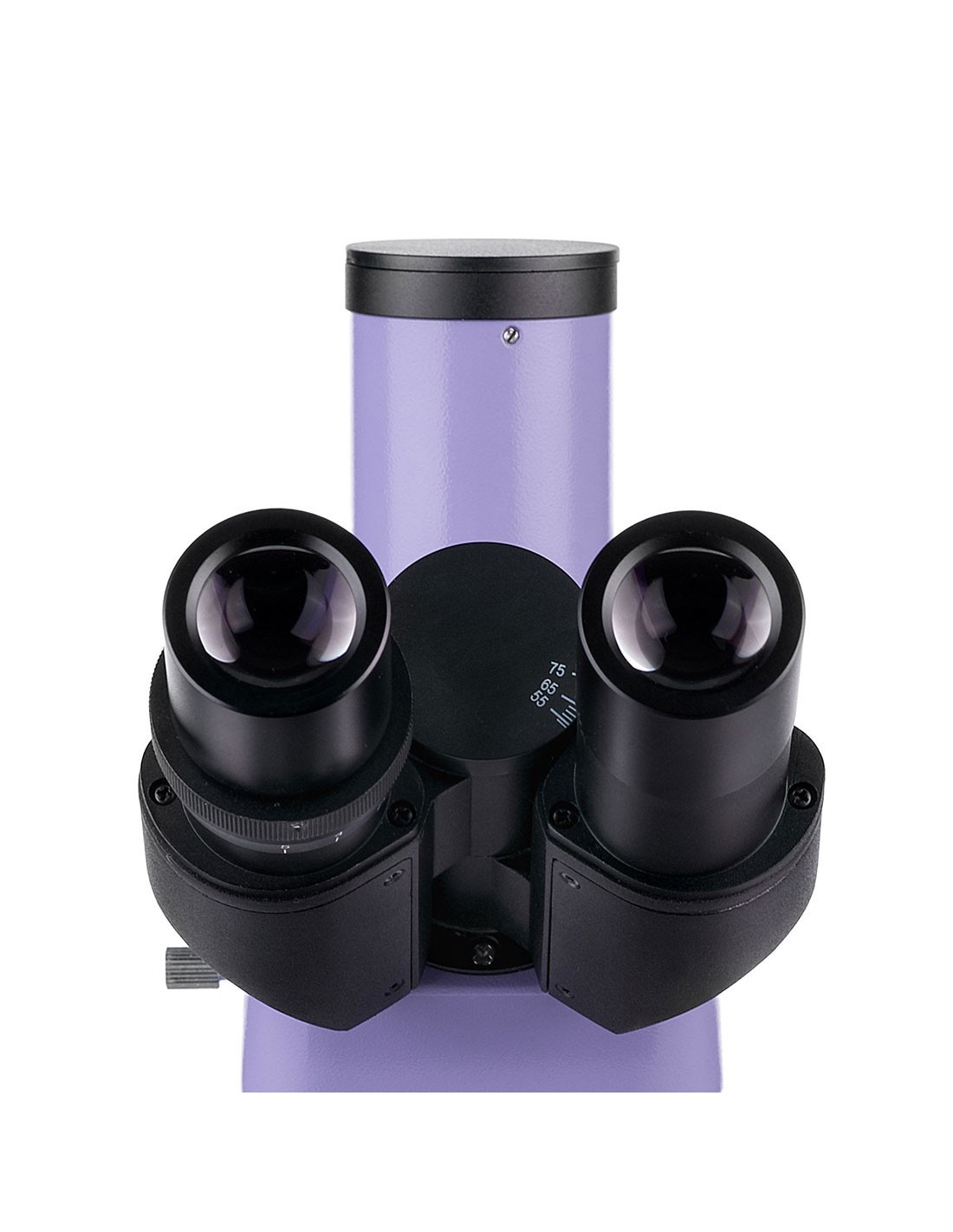

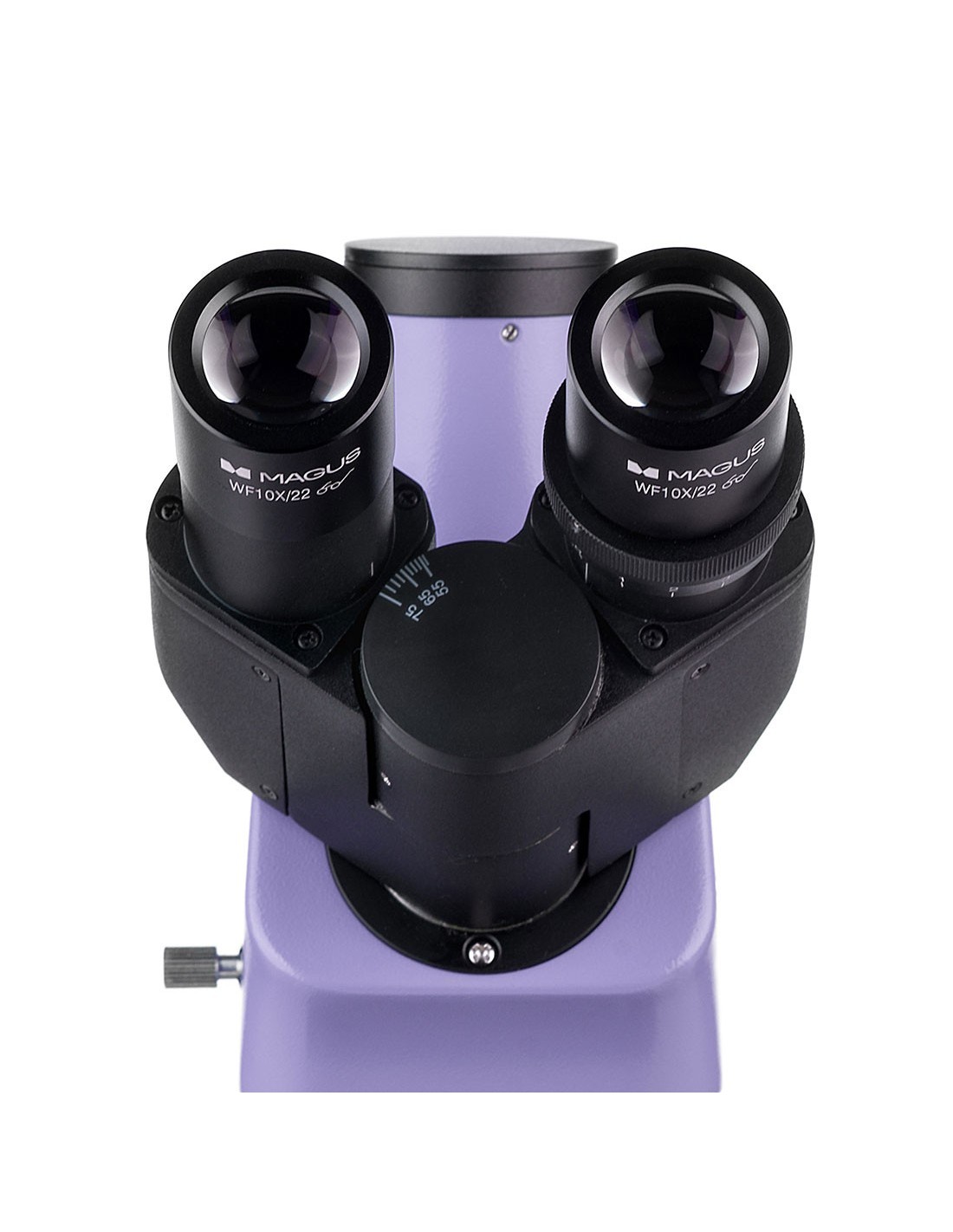

La tête trinoculaire est composée de deux tubes optiques pour effectuer des observations et d'un tube trinoculaire pour loger un appareil photo numérique (non inclus). Pour affronter de longues périodes d'observation dans un confort maximum, il est possible de régler les tubes oculaires en les tournant à 360° pour s'adapter à la hauteur de l'observateur. Ils sont inclinés de 30°.
Le porte-objectif à cinq objectifs est orienté vers l'intérieur, afin que l'utilisateur puisse voir quel objectif est inséré dans le chemin optique. Il est équipé d'objectifs planachromatiques infinis : trois pour la technique fond clair et un pour la technique fluorescence (fluorescent). Une fois tous les objectifs installés sur le porte-objectif, un emplacement reste disponible. Il est utilisé pour ajuster la position de l'illuminateur pour les observations de lumière réfléchie. Vous pouvez également installer une lentille en option pour obtenir un grossissement plus élevé.
Éclairage
Lumière réfléchie : cinq LED de 5 W Chaque LED se répartit en quatre bandes : bleue. (B), vert (G), violet (V) et ultraviolet (UV). Pour choisir la LED, vous devez faire pivoter l'anneau. L’avantage de l’éclairage LED est qu’il atteint rapidement une luminosité maximale et s’éteint rapidement, ce qui facilite le passage du fond clair à la fluorescence et vice versa. Les LED ne surchauffent pas, ne nécessitent pas de dissipateur thermique et ont une durée de vie de 50 000 heures avant de devoir être remplacées. La fluorescence LED est une technique de microscopie sûre et facile à entretenir, elle est donc recommandée pour une utilisation dans les écoles et les universités.
La lumière transmise est produite par une LED de 3 W. Le cycle de vie des LED est de 50 000 heures. Le système d'éclairage comprend également un condensateur. Le condenseur dispose d'un emplacement disponible pour un curseur de champ sombre ou un curseur de contraste de phase. Le curseur permet de passer rapidement et facilement d'une technique de microscopie à une autre sans avoir à changer le condenseur.
En lumière transmise et réfléchie, l'éclairage de Köhler peut être réglé. L'objet d'étude est net et ne présente aucun artefact d'image. Les bords ne s'assombrissent pas et chaque objectif atteint une résolution maximale.
Plateforme et mécanisme de mise au point
La platine du microscope est équipée d'un porte-échantillon amovible afin de effectuer des analyses manuelles de celui-ci. La table n'a pas de support de positionnement, elle nécessite donc moins d'espace de travail. Vous pouvez installer une plaque noire sur la scène pour éliminer toute lumière indésirable de la source de lumière transmise lors de l'observation en lumière réfléchie.
Les boutons de mise au point coaxiaux fins (vis micrométrique) et grossiers (vis micrométrique) macrométrique) sont positionnés des deux côtés à la base du microscope. La mise au point grossière est équipée d'un bouton de fixation et d'un réglage de la tension.
Accessoires
Le microscope MAGUS Lum 400L dispose d'une large gamme d'accessoires optionnels compatibles qui peuvent être utilisés pour étendre son potentiel. Ils comprennent des oculaires, des objectifs, des appareils à fond noir, à contraste de phase et à lumière polarisée, des appareils photo numériques et des lames d'étalonnage.
Caractéristiques principales :
- Étude d'échantillons de lumière réfléchie en utilisant la technique de microscopie à fluorescence et de lumière transmise en utilisant la technique de microscopie en champ clair.
- Objectifs planachromatiques à l'infini : trois objectifs en champ clair et un objectif fluorescent li>
- Tête trinoculaire avec corps rotatif à 360°, tube trinoculaire pour le montage d'un appareil photo numérique
- Quatre LED de lumière réfléchie avec quatre longueurs d'onde différentes : bleu (B), vert (G), violet (V) et ultraviolet (UV
- LED 3 W à lumière transmise, éclairage Köhler à lumière réfléchie et transmise
- Plaque sans support de positionnement, porte-échantillon amovible
- Large gamme d'accessoires, y compris des dispositifs de contraste de phase , lumière polarisée et champ sombre

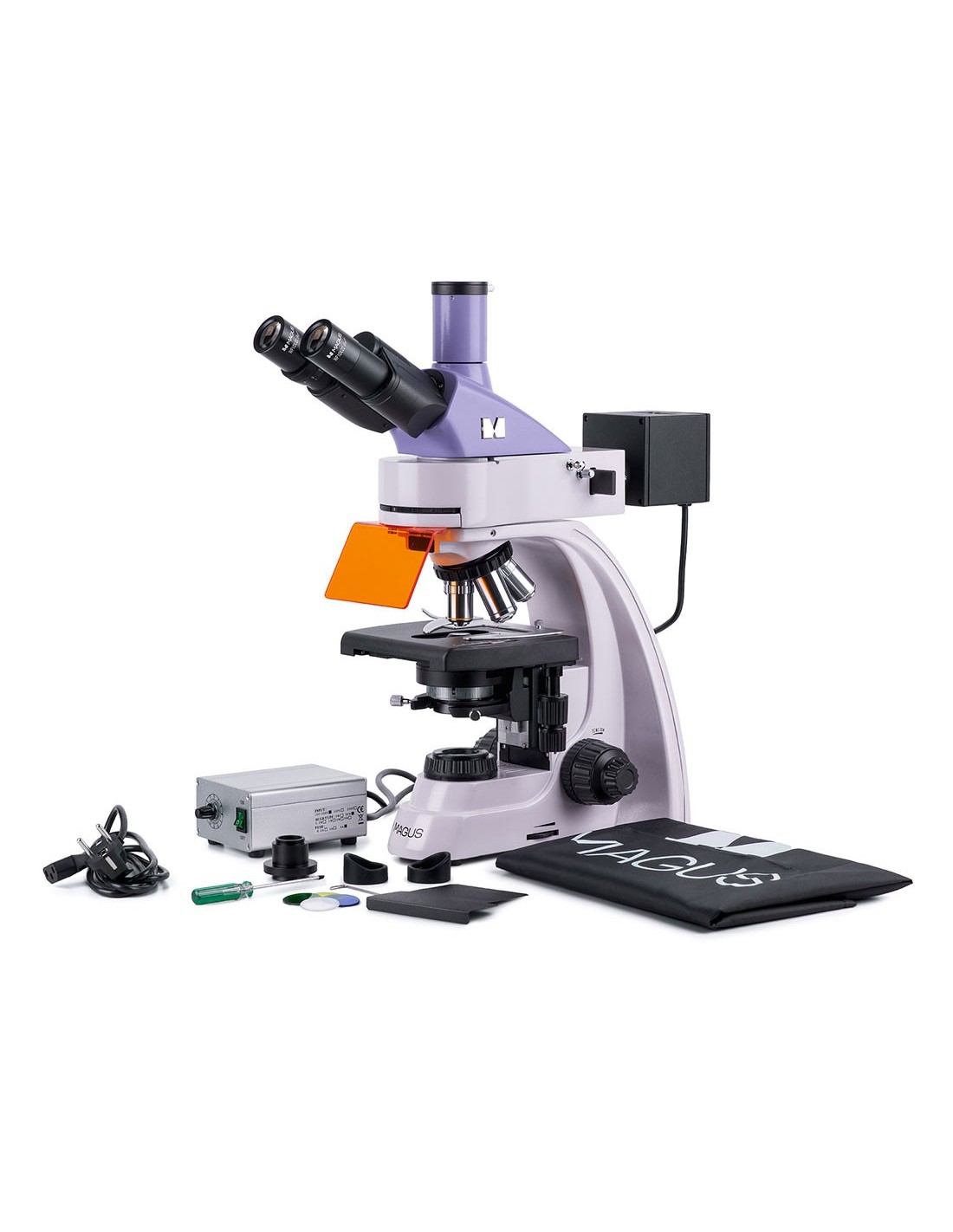

Le paquet contient :
- Support avec alimentation intégrée, source de lumière transmise, mécanisme de mise au point , platine, support de condenseur et embout
- Condensateur d'Abbe
- Illuminateur pour observations de lumière réfléchie
- Boîtier de lampe LED
- Tête trinoculaire
- Objectif planachromatique infini : PL 4x/0,10 WD 19,8 mm
- Objectif plan infini achromatique : PL 10x/0,25 WD 5,0 mm
- Objectif achromatique plan infini, fluorescent : PL FL 40x/0,85 (avec mécanisme à ressort) WD 0,42 mm
- Objectif achromatique plan infini : PL 100x/1,25 (avec mécanisme à ressort, huile) WD 0,36 mm
- 10x/ Oculaire de 22 mm avec dégagement oculaire long (2 pièces)
- Œilleton (2 pièces)
- Écran UV
- Curseur de filtre
- Plaque de protection noire pour installation sous la table
- Adaptateur monture C
- Filtre couleur (4 pcs.)
- Bouteille d'huile d'immersion

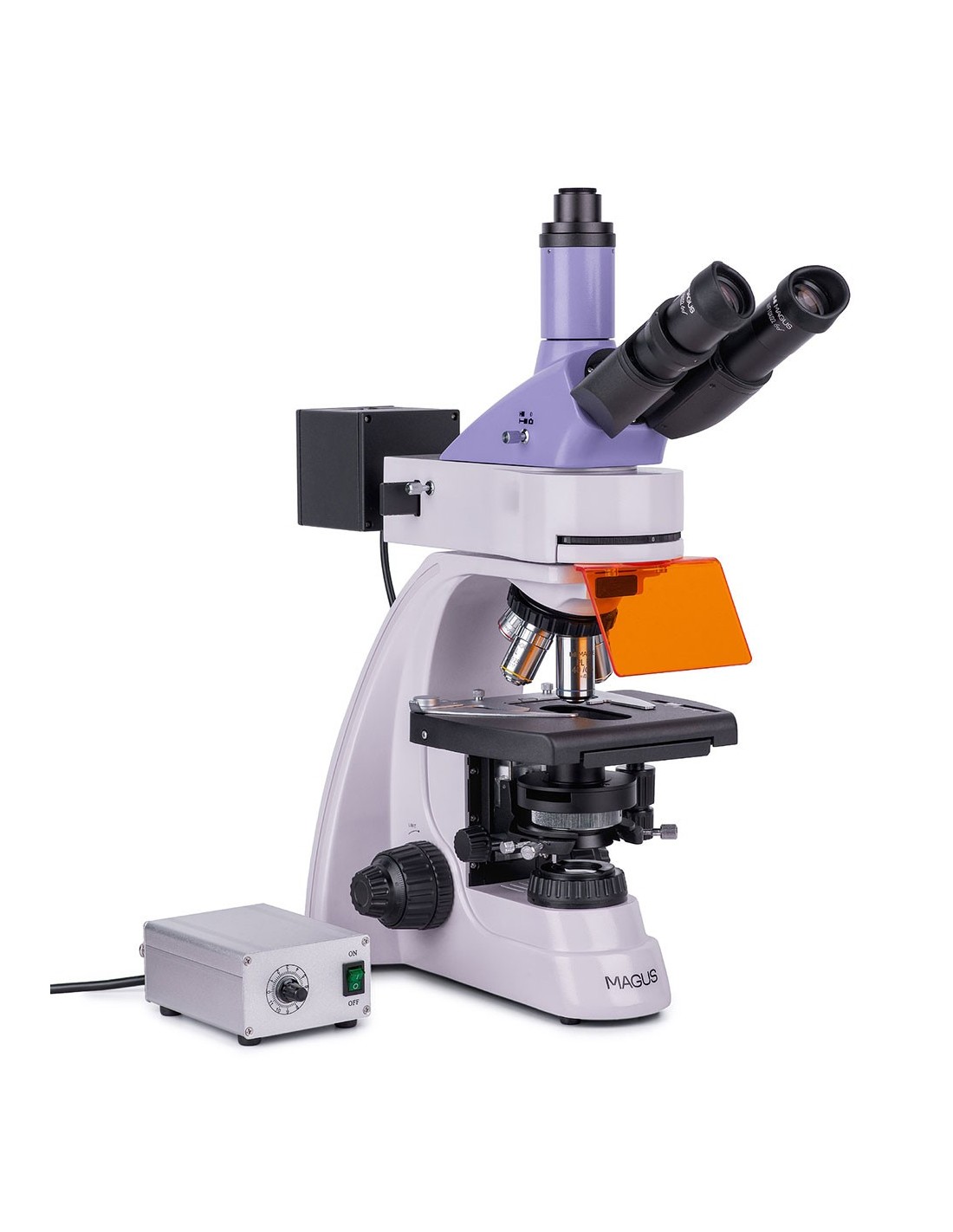

- Alimentation pour éclairage à lumière réfléchie
- Câble d'alimentation
- Câble d'alimentation pour éclairage à lumière réfléchie
- Câble d'alimentation pour éclairage à lumière réfléchie
- Poussière couvercle
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/ 22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x /12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique Infinity, fluorescent : PL FL 10x/0,35 WD 2, 37 mm
- Objectif achromatique plan infini : PL 20х/0,40 WD 8,8 mm
- Objectif achromatique plan infini : PL 60x/0,80 ∞/0,17 WD 0,46 mm
- Dispositif de contraste de phase
- Condensateur de champ noir avec NA 0,9
- Condenseur de champ noir d'huile avec NA 1, 36-1,25
- Curseur de champ noir
- Outil polariseur
- Appareil photo numérique
- Diapositive de calibrage
- Moniteur LCD
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555018171 |
| Taille du colis (LxLxH) | 45x30x96 cm |
| Poids d'expédition | 14,5 kg |
| Type | td> | biologique, léger/optique |
| Tête | trinoculaire |
| Tube vertical | Tête Gemel (type Siedentopf, avec rotation à 360°) |
| Angle d'inclinaison de la tête | 30° |
| Grossissement, x | 40–1000 en configuration de base ( *facultatif : 40–1 250/1 500/2000/2500) |
| Plage de grossissement | 800x à 1280x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (* en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | objectifs planachromatiques et fluorescents infini : PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x /1,25 (pétrole) ; distance parfocale 45 mm (*en option : PL FL 10x/0.35, PL 20х/0.40, PL 60x/0.80 ∞/0.17) |
| Nez revolver | pour 5 objectifs |
| Distance de travail, mm | 19,8 (4x) ; 5,0 (10x); 0,42 (FL40x) ; 0,36 (100x) ; 2,37 (FL 10х); ); 8,8 (20х); 0,46 (60х) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 180x150 |
| Amplitude de mouvement de la scène, mm | 75/50 |
| Caractéristiques de la scène | Traducteur mécanique à deux axes, sans crémaillère de positionnement |
| Condenseur | condenseur d'Abbe, NA 1,25, centrage réglable, hauteur réglable, diaphragme à ouverture réglable, avec fente pour curseur de fond noir et curseur de contraste de phase, monture en queue d'aronde |
| Diaphragme | diaphragme à ouverture réglable, champ diaphragme avec iris réglable |
| Focus | coaxial, mise au point grossière (21 mm, 39,8 mm/tour, avec bouton de fixation et bouton de réglage de la tension à vis micrométrique ) et mise au point fine (vis micrométrique de 0,002 mm) |
| Éclairage | LED, fluorescent |
| Luminosité réglage | oui |
| Alimentation | Secteur AC, 85-265 V, 50/60 Hz |
| Type de source lumineuse | lumière réfléchie : 4 LED de différentes longueurs d'onde, 5 W ; lumière transmise : 3 W LED |
| Filtres optiques | oui |
| Possibilité de connecter des équipements supplémentaires< /td> | Appareils à contraste de phase (condensateur et objectifs), condenseur à fond noir (à immersion sèche ou dans l'huile), instruments de polarisation (polariseur et analyseur), curseur à fond noir |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Fluorescence filtre : type de filtre/longueur d'onde d'excitation/miroir dichroïque/longueur d'onde d'émission | ultraviolet (UV), 320-380 nm/ 420 nm/435 nm ; violet (V), 380-415 nm/460 nm/475 nm ; bleu (B) 410-490 nm/505 nm/515 nm ; vert (G) 475–550 nm/580 nm/595 nm |
| Application | laboratoire/médical |
| Position d'éclairage | double |
| Méthode de recherche | champ clair, fluorescence |
