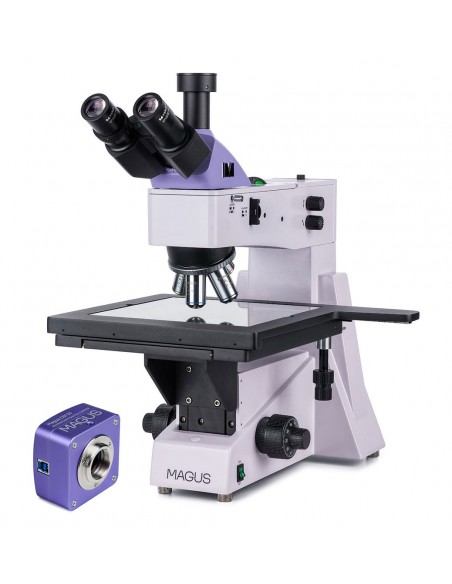

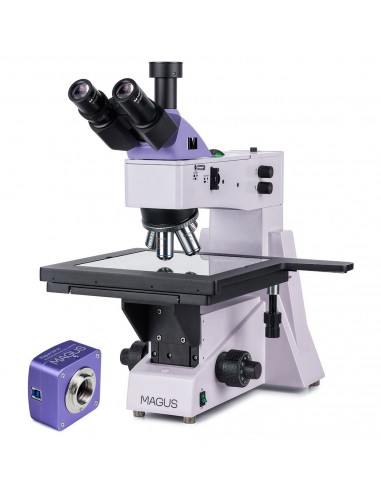

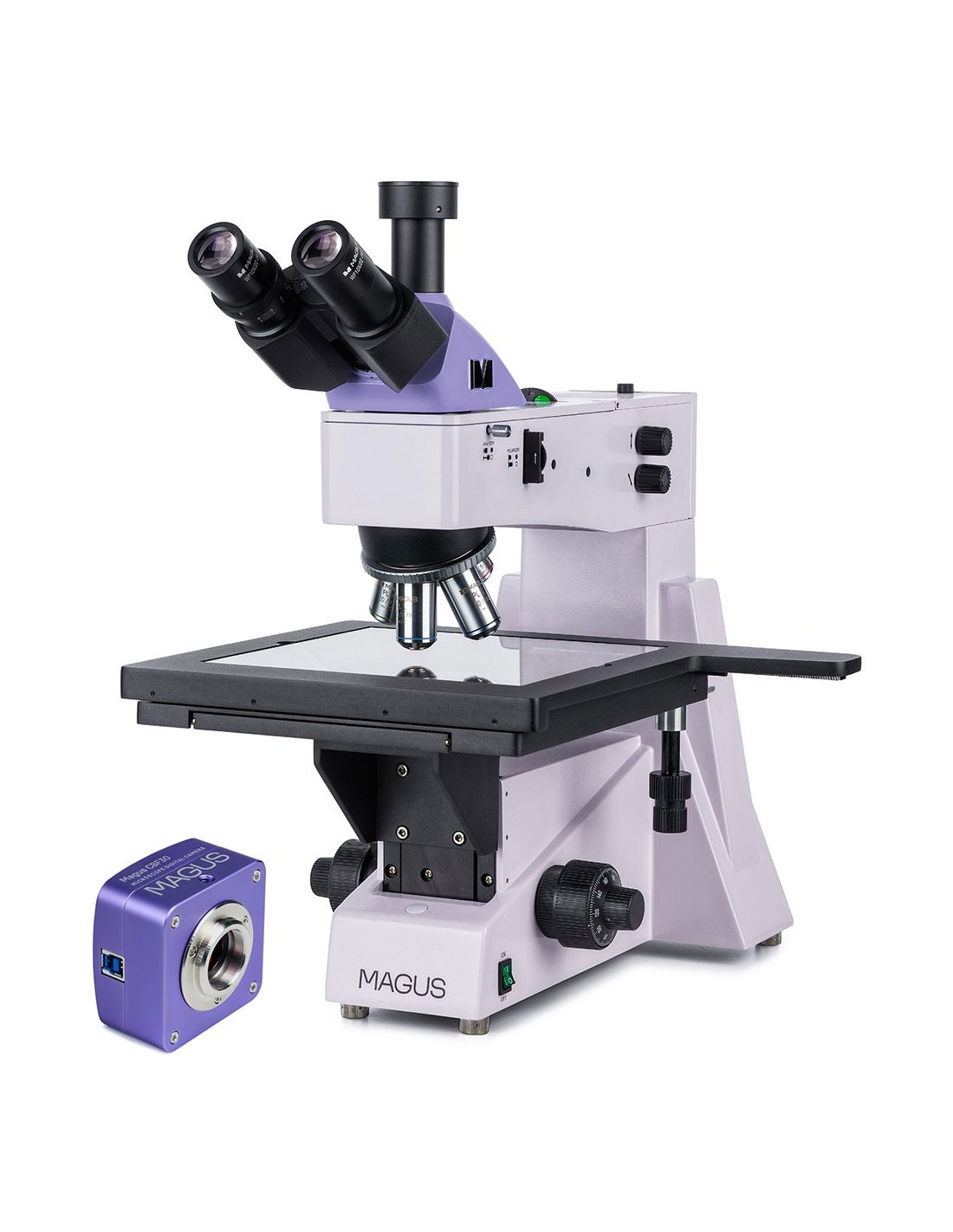

Le microscope métallographique MAGUS Metal 650 est équipé d'une grande platine sur laquelle vous pouvez placer des photomasques, des circuits imprimés, des circuits intégrés et d'autres échantillons longs et larges à examiner en lumière réfléchie. Des observations en champ clair et en lumière polarisée sont possibles. Le microscope offre une mise au point de haute précision. La valeur de mise au point fine de 0,7 µm facilite l'examen à fort grossissement. Il est utilisé pour mener des recherches dans des installations industrielles et pour former des étudiants en ingénierie.
Appareil photo numérique

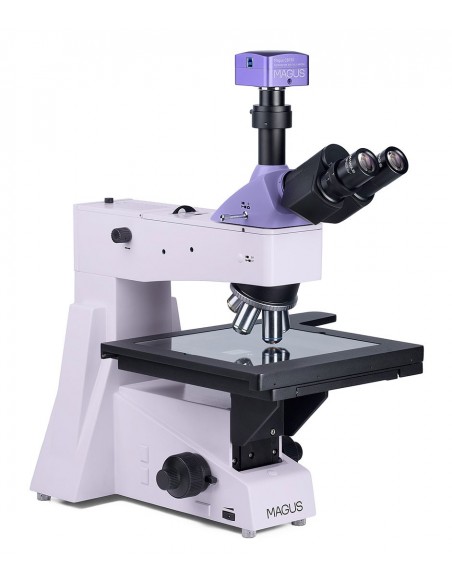

L'appareil photo numérique MAGUS CBF30 vous permet de prendre des photos et de filmer de courtes vidéos à travers un microscope, éditez les fichiers résultants, organisez des présentations et effectuez des mesures linéaires et angulaires d'objets (après un calibrage approprié).
L'appareil est conçu pour fonctionner sur des microscopes en utilisant la méthode du fond clair et des objectifs 4x, 10x, 20x. , et 40x.
Le capteur de 6,3 MP vous permet de prendre des photos et des vidéos lumineuses et détaillées à une résolution maximale de 3 072 x 2 048 px. Si nécessaire, la résolution peut être réduite à 1536x1024 px. Cependant, cela n'affectera pas la fréquence d'images, qui restera à 59 ips, garantissant ainsi des transitions d'images fluides sans bégaiement ni retards.
Le capteur CMOS SONY Exmor rétro-éclairé en couleur vous permet d'utiliser l'appareil photo même dans des conditions difficiles de faible luminosité. L'image restera lisible et lumineuse. L'utilisation d'un adaptateur avec un grossissement de 0,5x à 0,75x fournira l'image la plus claire possible, sans distorsion.
Optiques
L'optique planachromatique Infinity permet des images nettes et des images bien détaillées. La tête du microscope est trinoculaire, inclinée à 30° et comporte un tube trinoculaire pour le montage d'un appareil photo numérique. L'appareil photo (non inclus) capture des photos et des vidéos de l'échantillon examiné et affiche l'image du microscope sur un écran externe. Il existe un séparateur de faisceau à deux positions : 100:0 et 0:100. Le faisceau lumineux est dirigé vers l'oculaire ou la caméra. Sur le canon gauche se trouve une bague de réglage dioptrique.

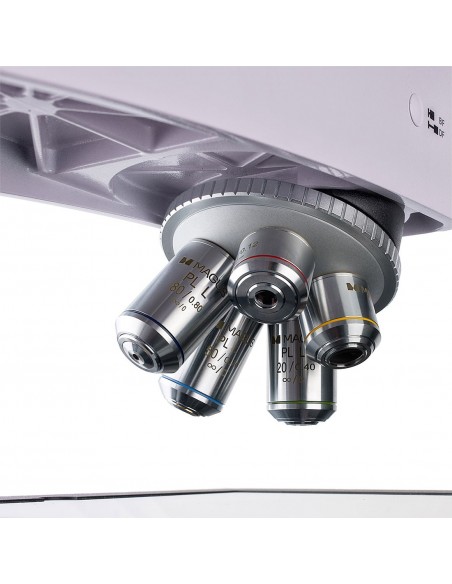

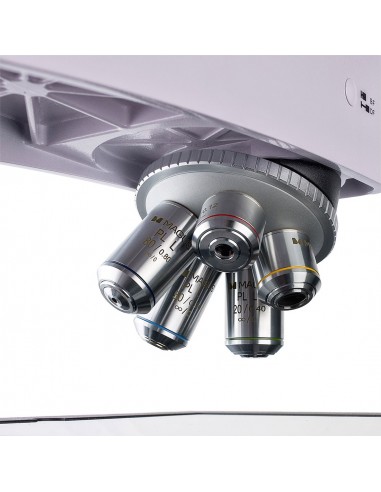

Il est possible d'installer les 5 objectifs sur le porte-objectif, tous inclus dans le kit. Pour obtenir un plus grand grossissement, des objectifs optionnels peuvent être installés à la place de ceux fournis. Dans la configuration de base, le microscope offre un grossissement de 50 à 800x. Le nez est orienté vers l'intérieur de l'instrument, afin que l'utilisateur puisse voir quel objectif est inséré dans le chemin optique.
Éclairage
Le reflet Le système d'éclairage combine trois éléments de centrage : la source lumineuse, le diaphragme de champ et l'ouverture. L'illuminateur halogène de 30 W émet une lumière chaude qui est douce pour les yeux lorsqu'elle est utilisée pendant de longues périodes. Vous pouvez régler la luminosité et régler l'éclairage Köhler. Le système d'éclairage par lumière réfléchie comprend également un dispositif de polarisation : un analyseur intégré et un polariseur rotatif amovible. Il y a un ensemble de filtres colorés.
Plaque et mécanisme de mise au point

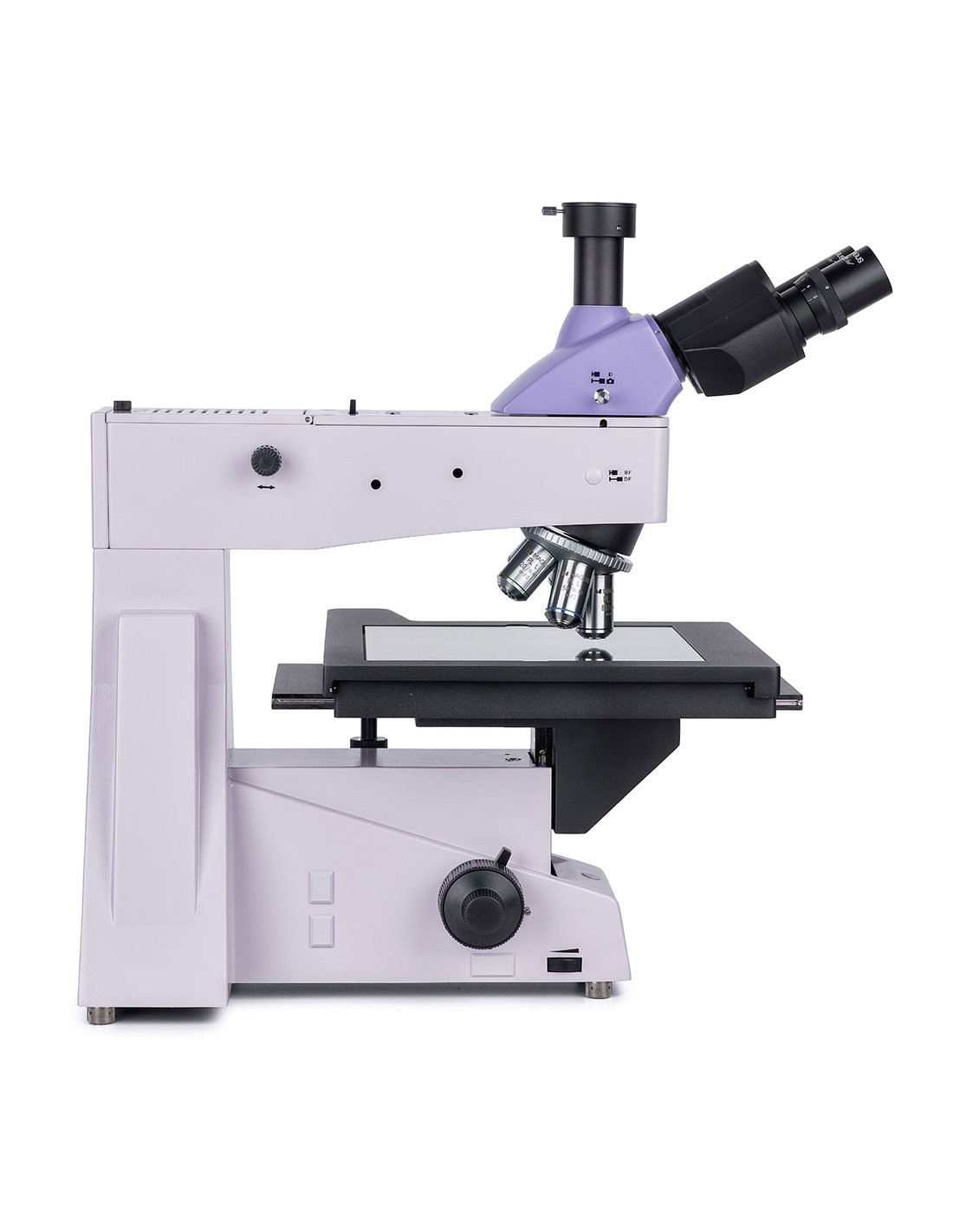

L'élément de conception le plus intéressant du microscope est la platine de 280 x 270 mm qui peut être déplacée. selon deux axes jusqu'à 204 mm. Cela permet l’observation de grands échantillons et un examen facile de leurs surfaces. Les boutons de mise au point grossière et fine sont coaxiaux et positionnés des deux côtés du microscope, et comportent un bouton de verrouillage et un bouton de réglage de tension grossière. La poignée se trouve près de la base du microscope. Vous pouvez placer librement vos mains sur la table et avoir une position confortable pendant l'observation.
Accessoires
Les accessoires compatibles avec le microscope MAGUS Metal 650 comprennent des oculaires, objectifs avec une longue distance de travail, appareils photo numériques et lames d'étalonnage. Des accessoires peuvent être utilisés pour étendre les capacités du microscope.
Principales caractéristiques du microscope :
- Grande platine avec une large amplitude de mouvement pour observer des spécimens longs et larges
- Valeur de mise au point fine de 0,7 µm pour faciliter la mise au point à fort grossissement. Mise au point grossière au moyen d'un bouton de verrouillage et d'un bouton de réglage de la tension
- Tête trinoculaire avec tube trinoculaire et séparateur de faisceau
- Illuminateur à lumière réfléchie : lampe halogène puissante à partir de 30 W avec réglage de la luminosité et Alimentation secteur
- Dispositif de polarisation, éléments lumineux à lumière réfléchie centrables, éclairage Köhler, filtres de couleur
- Large gamme d'options et d'accessoires compatibles
- Large gamme d'options et accessoires compatibles
- li>
Principales caractéristiques de l'appareil photo :
- Utilisation recommandée avec des objectifs à faible grossissement
- Capteur sensible à la lumière pour des images claires même dans des conditions de faible luminosité
- Fréquence d'images de 59 ips, suffisante pour observer des objets en mouvement ou des processus en mouvement rapide
- L'emballage comprend logiciel qui garantit pleinement la fonctionnalité de toutes les fonctionnalités de l'appareil photo et, par conséquent, un « démarrage rapide »
- Interface USB 3.0 fiable pour des vitesses de transfert de données élevées
- Réglage de la résolution pour que vous puissiez choisir l'option qui vous convient le mieux à tout moment
Le paquet contient :
- Appareil photo numérique MAGUS CBF30 (appareil photo numérique, câble USB , CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)

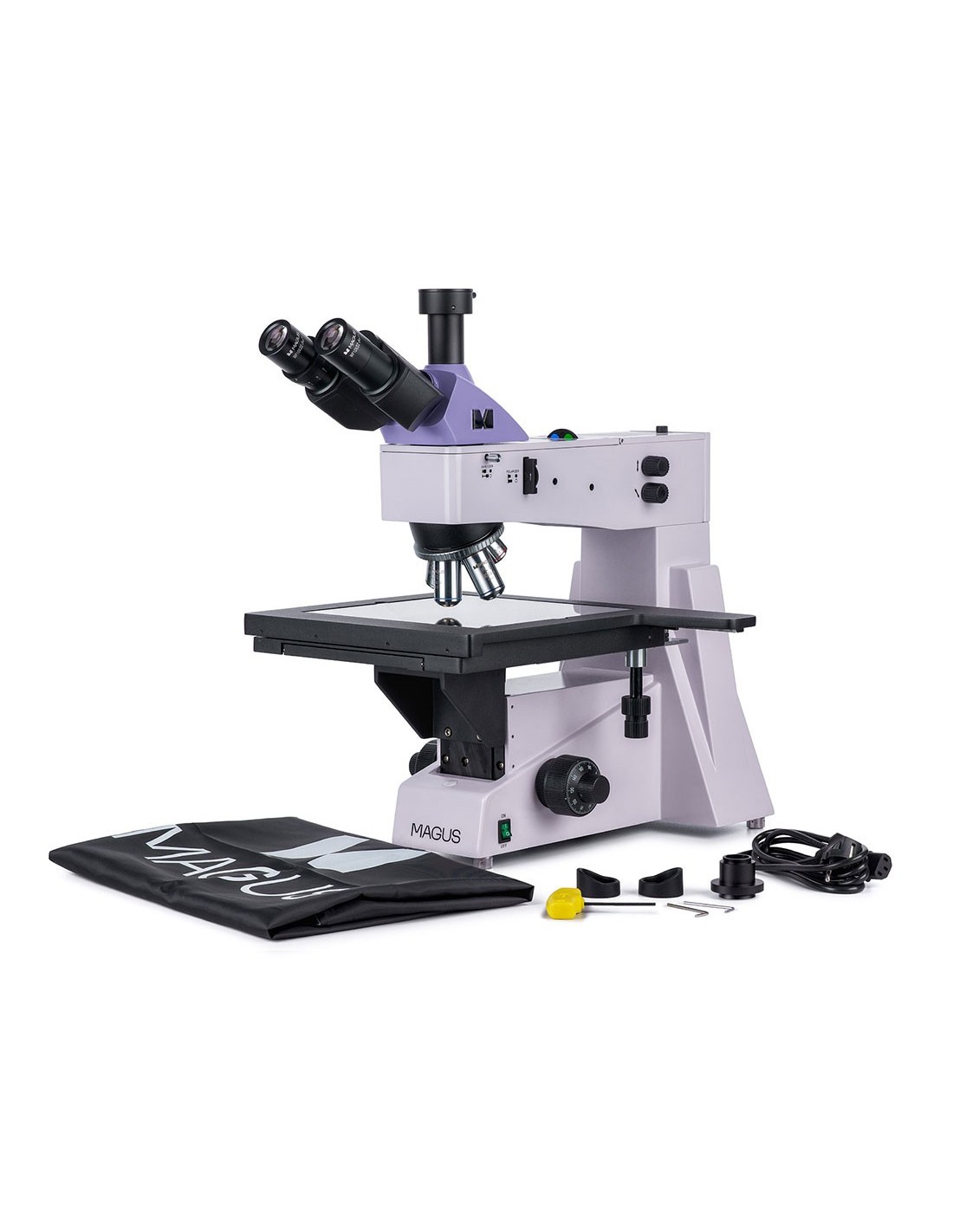

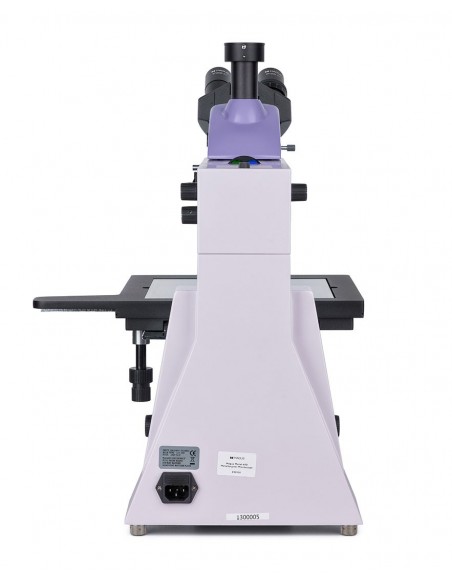

- Base avec entrée d'alimentation, source de lumière pour les observations de lumière réfléchie, mécanisme de mise au point, platine et revolver de nez
- Tête trinoculaire
- Objectif achromatique plan infini : PL L5x/0,12 WD 26,1 mm
- Objectif achromatique plan infini : PL L10х/0,25 WD 20,2 mm
- Objectif achromatique plan infini : PL L20х/0,40 WD 8,80 mm
- Objectif achromatique plan infini : PL L50х/0,70 WD 3,68 mm
- Objectif planachromatique infini : PL L80x/0,80 WD 1,25 mm

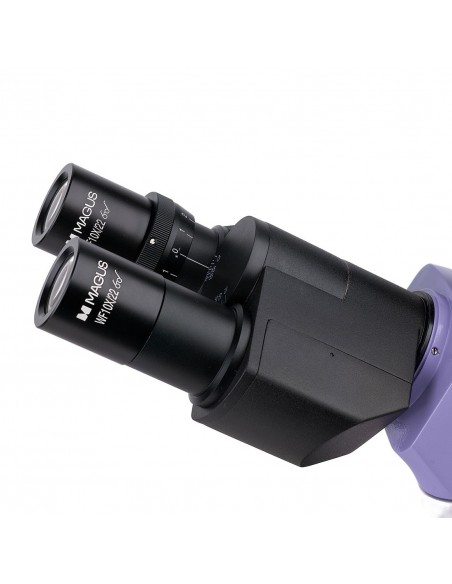

- Oculaire 10x/22 mm avec dégagement oculaire long (2 pièces)
- 1x adaptateur à monture C
- Clé Allen
- Câble d'alimentation secteur
- Cache anti-poussière
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- 10x /Oculaire 22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique infini : PL L40х/0.60 WD 3.98 mm
- Objectif achromatique plan infini : PL L60x/0,70 WD 2,08 mm
- Objectif achromatique plan infini : PL L100x/0,85 (sec) WD 0,40 mm li>
- Verre d'étalonnage
| Marque | MAGUS |
| Garantie | 5 лет |
| EAN | 5905555018393 |
| Taille du colis (LxPxH) | 58x49x60 cm |
| Poids d'expédition | 21,6 kg |
| Délimiteur | MAGUS Metal 650 microscope métallographique |
| === Délimiteur === | Spécifications du microscope |
| Type | lumière/optique, numérique, métallographique |
| Tête | trinoculaire |
| Tube vertical | Siedentopf |
| Angle d'inclinaison de la tête | 30° |
| Grossissement, x | Base 50–800 (*facultatif : 50–1 000/1250/1500/2000/2500) |
| Plage de grossissement | 800x à 1280x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires td> | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | planachromatique à l'infini : PL L5x/0.12, PL L10x/0.25, PL L20x/0, 40, PL L50x/ 0,70, PL L80x/0,80 ; distance parfocale 45 mm (*option : PL L40x/0.60, PL L60x/0.70, PL L100x/0.85 (sec)) |
| Nosepiece nosepiece | pour 5 objectifs |
| Distance de travail, mm | 26,1 (5x) ; 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm | 280x270 |
| Amplitude de mouvement de la scène, mm | 204/204 |
| Caractéristiques de la scène | mécanique à deux axes |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon à gauche) |
| Iris | Champ et ouverture intégrés |
| Mise au point | coaxiale, mise au point grossière (30 mm, 13,1 mm/tr, avec bouton de verrouillage et réglage de la tension) et mise au point fine (0,0007 mm) |
| halogène td> |
| Réglage de la luminosité | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | 12 V/30 W |
| Filtres optiques | vert, bleu, jaune, dépoli |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires | analyseur intégré et polariseur amovible |
| Niveau utilisateur | utilisateurs experts , professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Application |
| Position d'éclairage | supérieur |
| Méthode de recherche | champ clair, lumière polarisée |
| Ensemble avec étui/étui/sac | couvercle anti-poussière |
| = == Délimiteur === | Appareil photo numérique |
| Capteur | SONY Exmor CMOS |
| Couleur/monochrome | couleur |
| Mégapixels | 6,3 |
| 3072x2048 |
| Taille du capteur | 1/1,8" (7,37x4,92 mm) td> |
| Taille des pixels, µm | 2,4x2,4 |
| Sensibilité à la lumière | 425 mV à 1/30 s |
| Rapport signal sur bruit |
| Temps d'exposition | 0,02 ms – 15 s |
| Enregistrement vidéo | oui |
| Enregistrement vidéo | oui |
| Frame rate, fps@resolution | 59@3072x2048, 59@1536x1024 |
| Emplacement d'installation | tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image | *.jpg, *.bmp, *.png, *.tif |
| Format vidéo | enregistrement : *.wmv, *. avi, *.h264 (Windows 8 et versions ultérieures), *h265 (Windows 10 et versions ultérieures) |
| Plage spectrale, nm | 380-650 (intégré Filtre IR) |
| Type d'obturateur |
| Balance des blancs td> | manuel, automatique |
| Contrôle de l'exposition | manuel, automatique |
| Fonctionnalités logicielles | taille de l'image, luminosité, contrôle de l'exposition |
| Logiciel | MAGUS View |
| USB 3.0, 5 Gb/s |
| Exigences du système | Windows 8/10/11 (32 bits et 64 bit), Mac OS ou version ultérieure, minimum 2 Go de RAM, port USB 3.0, CD-ROM, 17" ou plus |
| Type de montage | C- support |
| td> |
| Corps | aluminium robuste |
| Alimentation de la caméra | DC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
