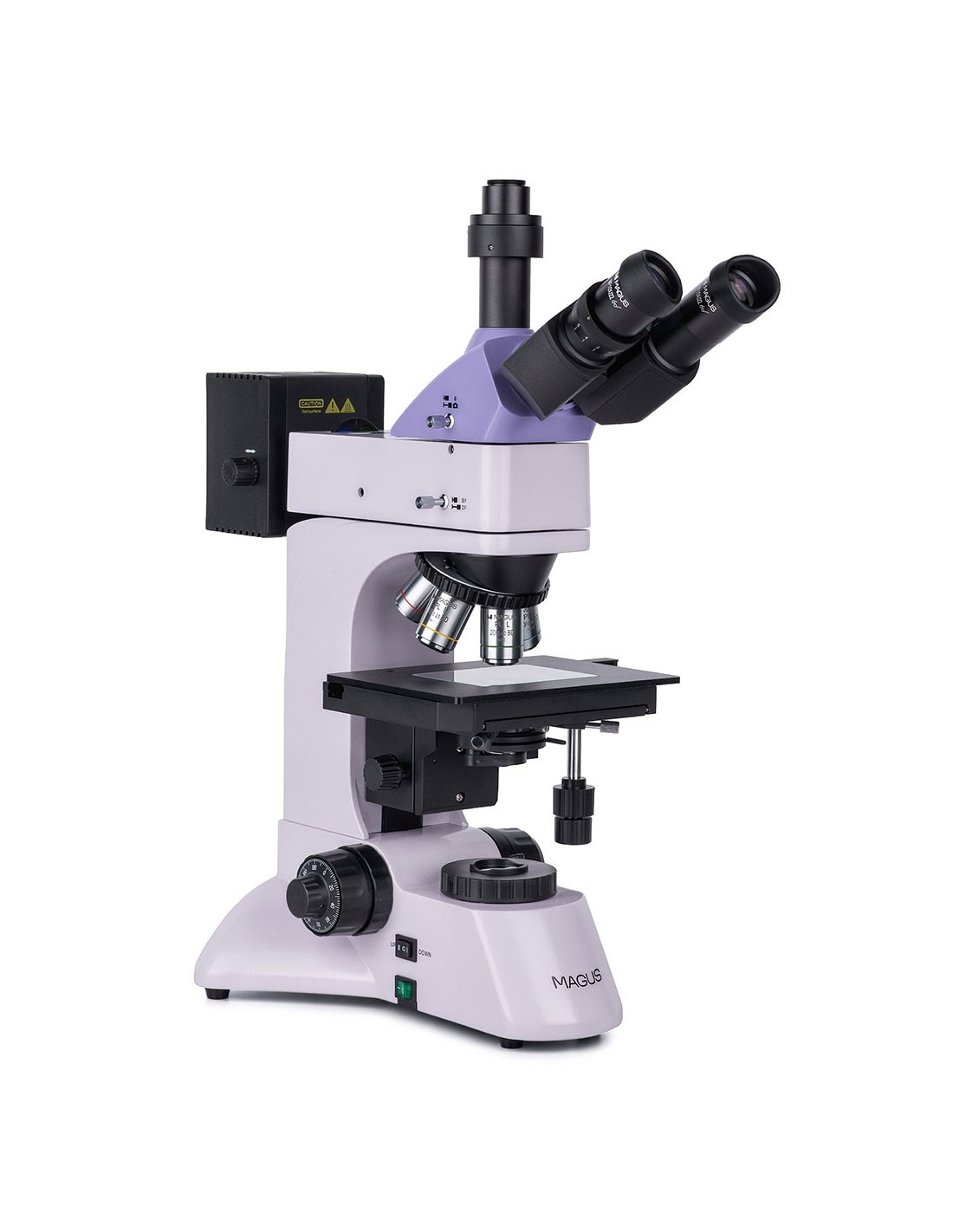

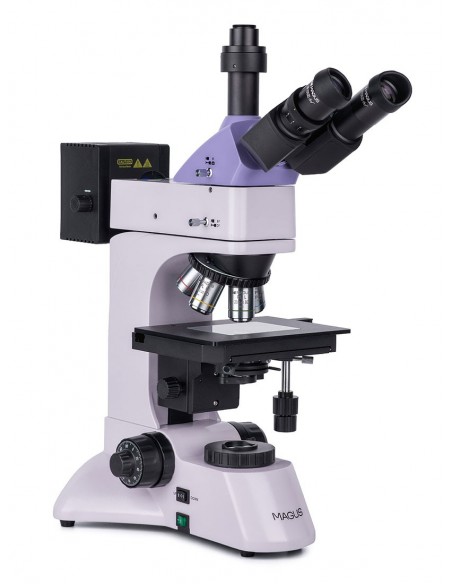

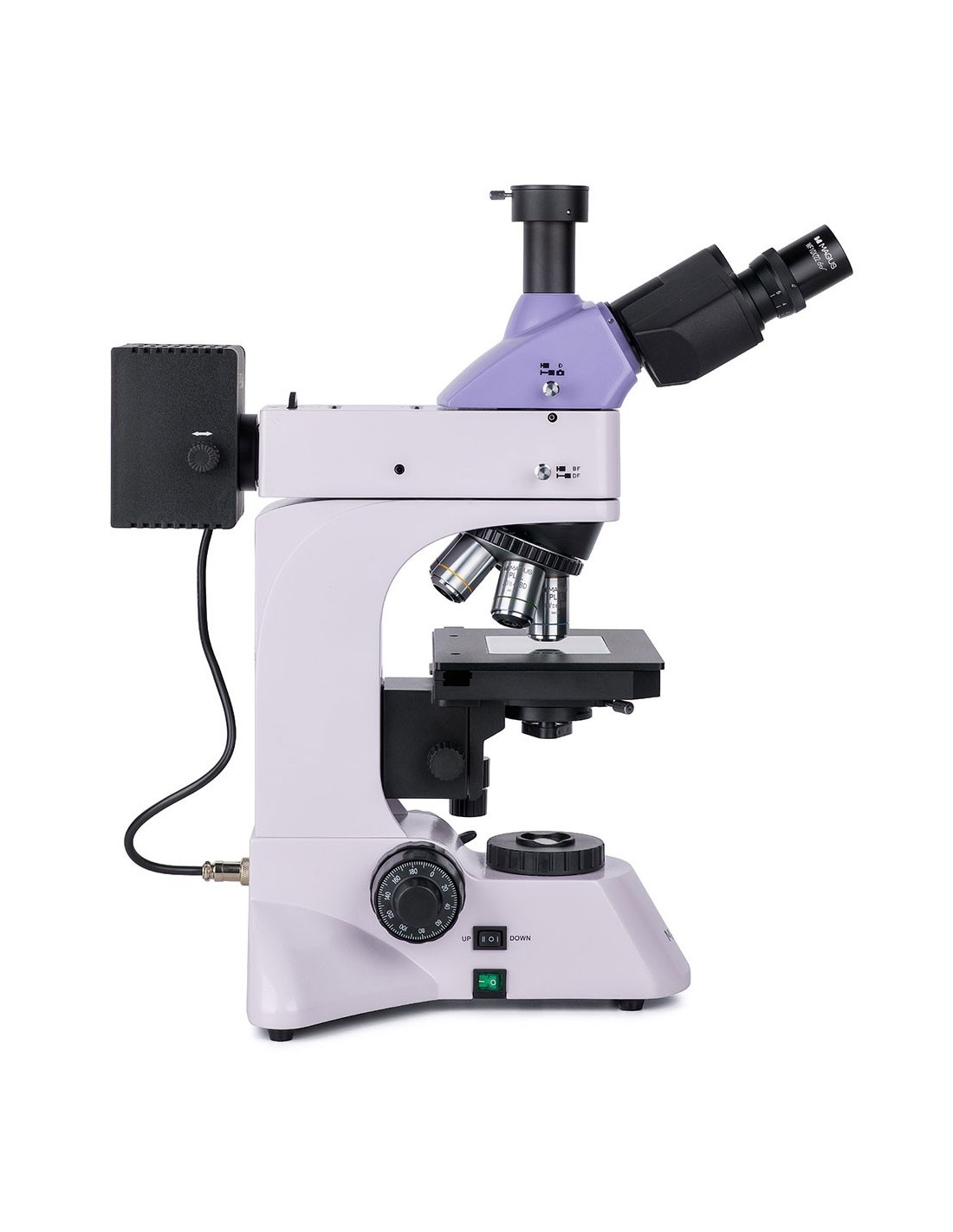

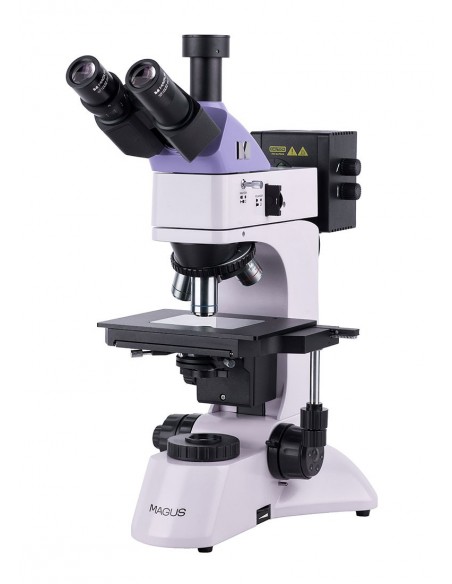

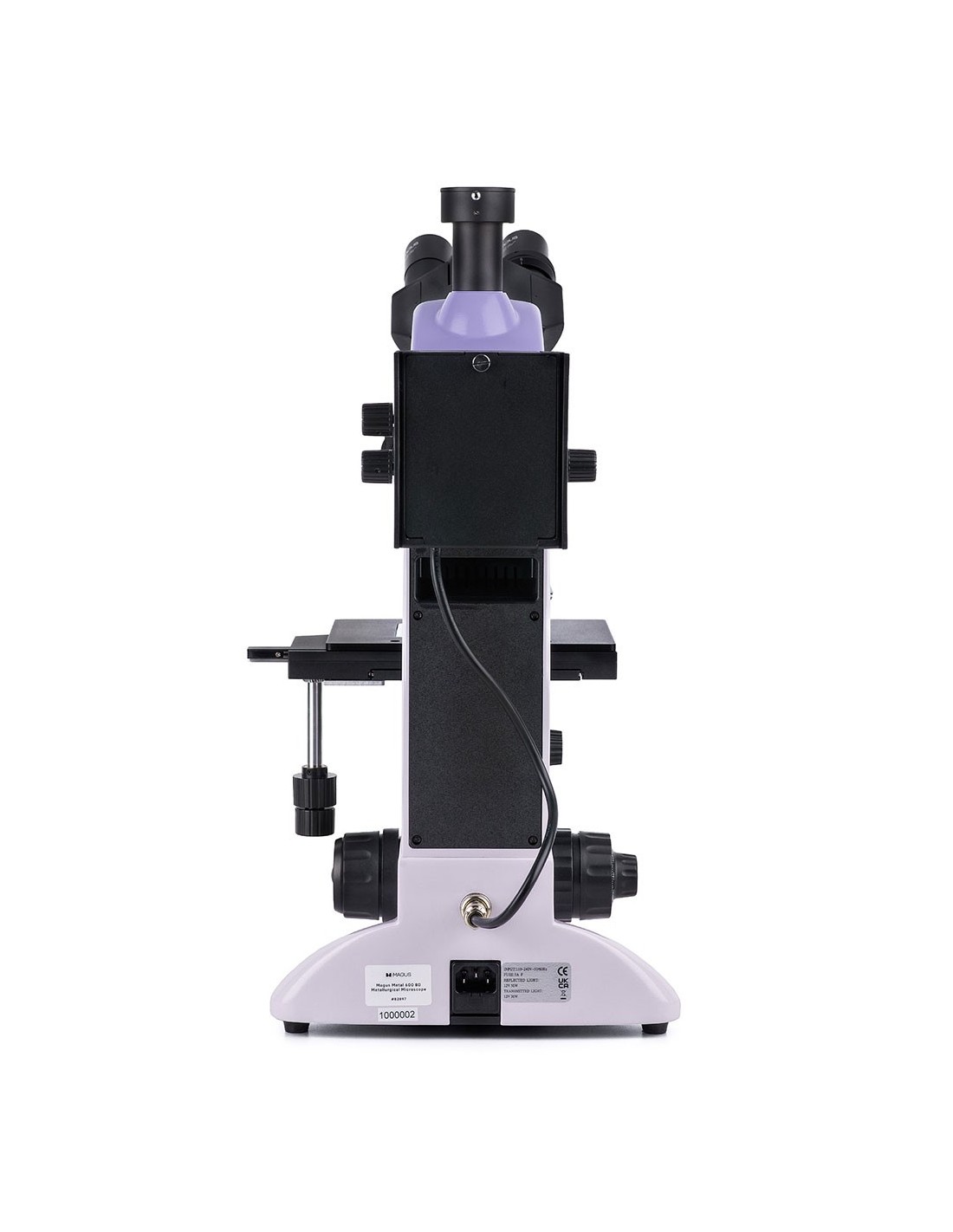

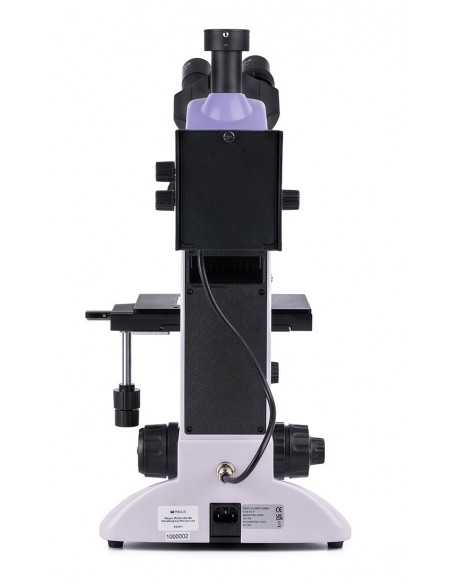

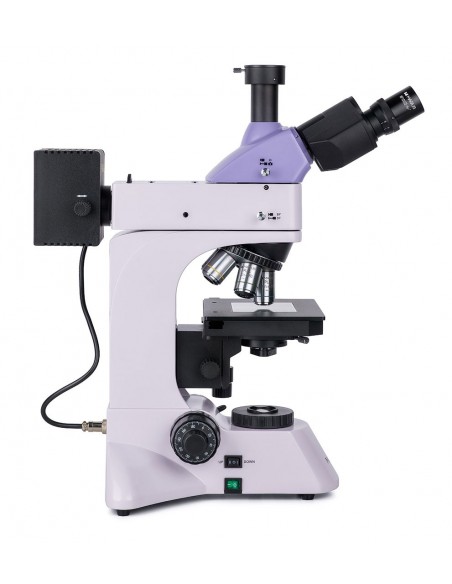

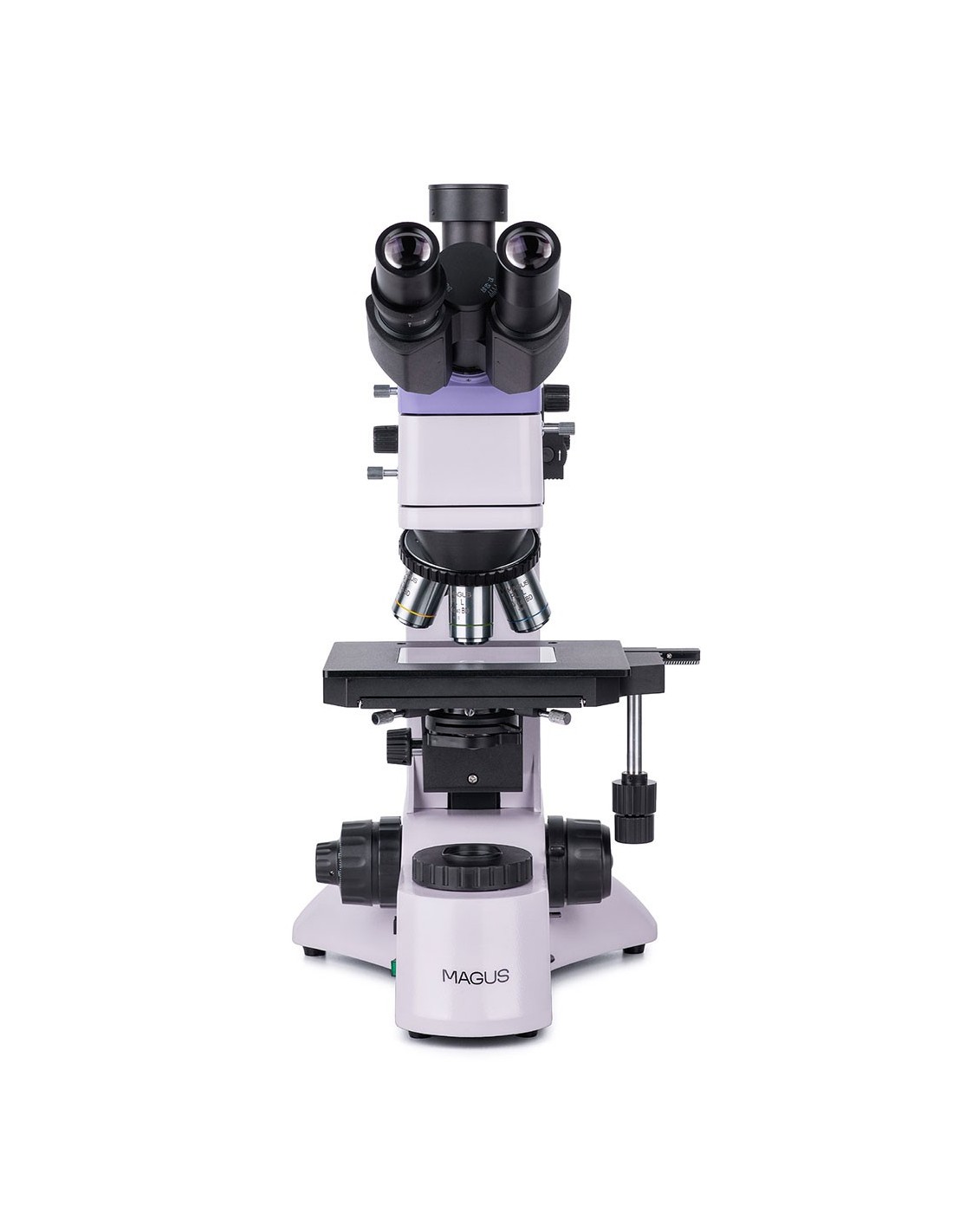

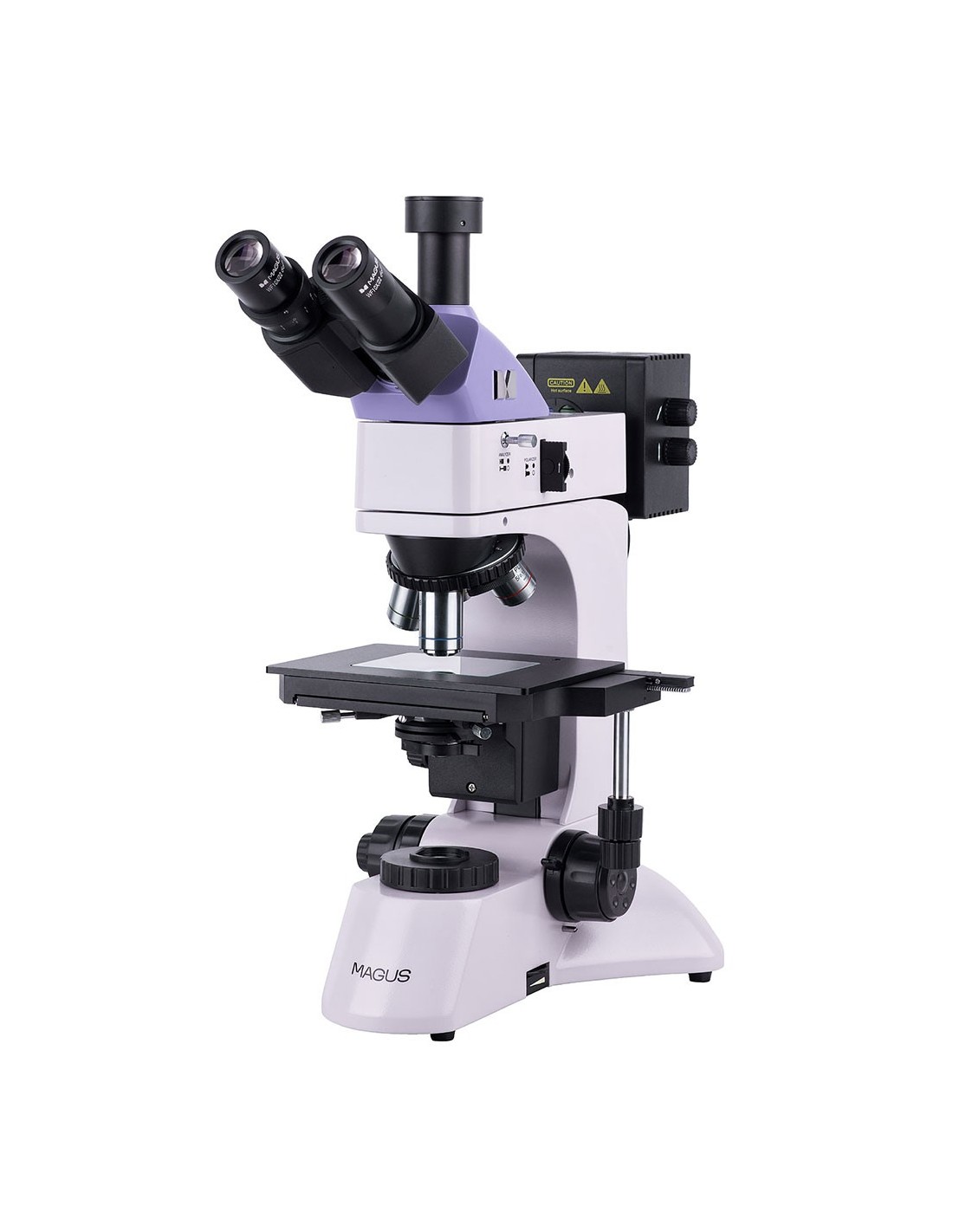

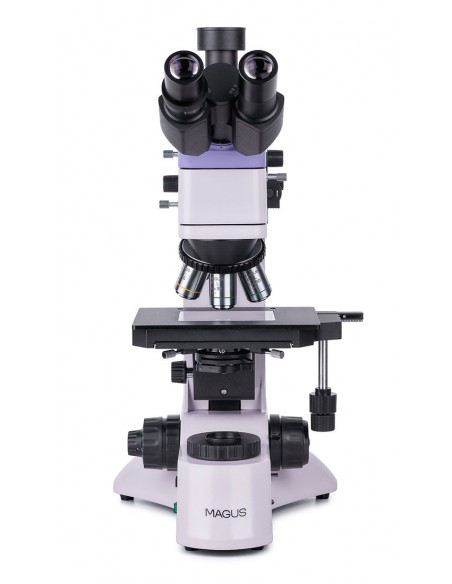

Le microscope métallographique MAGUS Metal 600 BD est conçu pour l'étude d'objets en lumière réfléchie à l'aide de techniques de microscopie en champ clair, en champ sombre et en polarisation. Le microscope est utilisé pour examiner des échantillons de métaux et de semi-conducteurs, ainsi que d'autres échantillons polis et plats hautement réfléchissants. La technique de lumière transmise permet l’examen d’échantillons translucides tels que des films minces et des particules collées sur des filtres. Le microscope peut être utilisé dans les secteurs de l'ingénierie mécanique et métallurgique, dans les laboratoires d'ingénierie et de contrôle qualité et dans les écoles polytechniques.
Optique

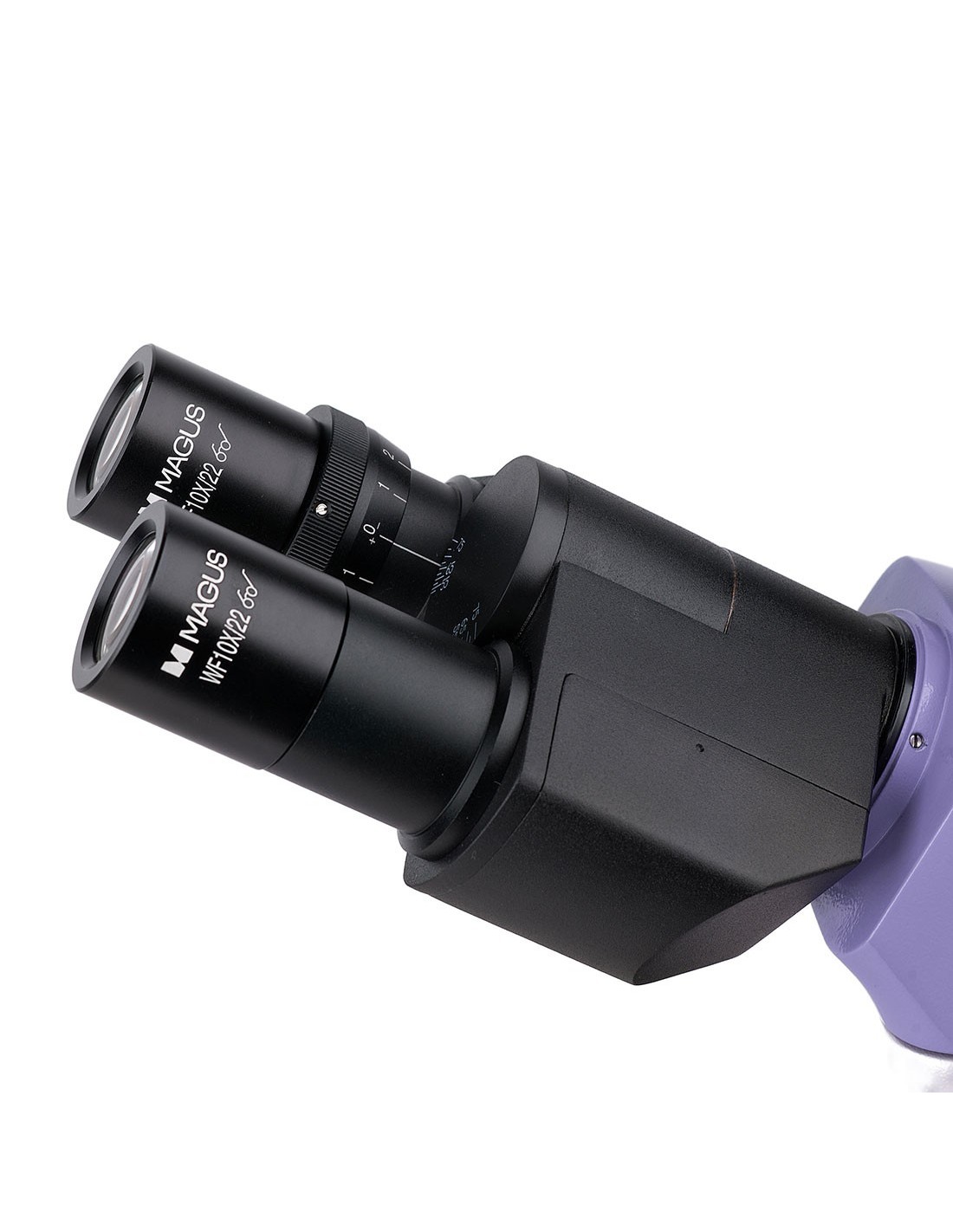

La tête trinoculaire C'est équipé d'un tube trinoculaire pour loger un appareil photo numérique. Le séparateur de faisceau dirige la lumière sur la caméra, à deux positions : 100:0 et 0:100. Le faisceau lumineux atteint l'oculaire ou le tube trinoculaire. Bague de réglage dioptrique sur l'oculaire gauche.

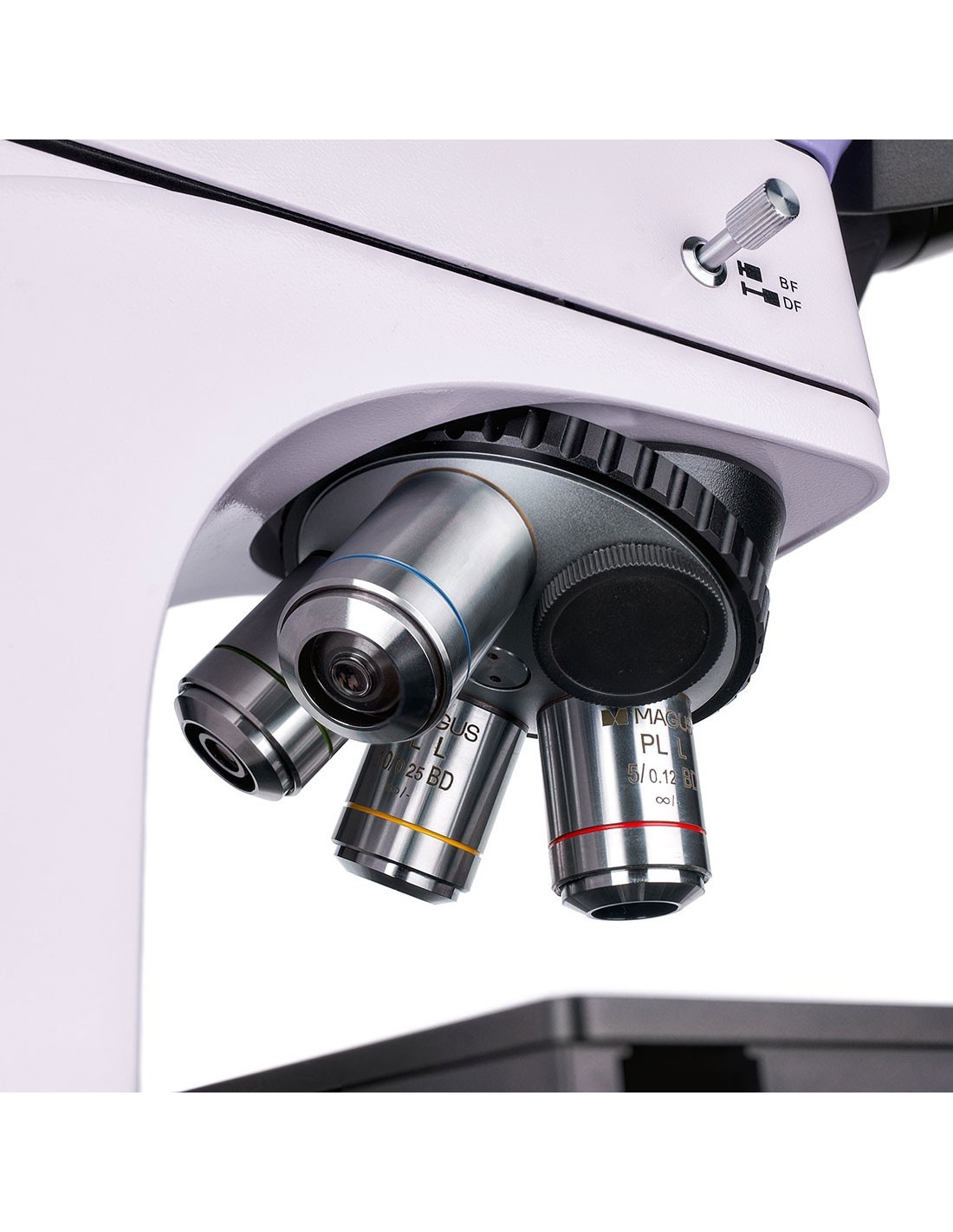

Le grossissement du microscope dans la configuration de base est de 50 à 400x. Tous les objectifs et oculaires supplémentaires augmenteront la plage de grossissement. Le microscope utilise des objectifs planachromatiques avec une longue distance de travail adaptés aux techniques de microscopie en fond clair et sombre. Il y a cinq fentes dans le porte-nez pour monter des objectifs. Quatre objectifs sont inclus et un est en option. Le porte-nez est orienté vers l'intérieur de l'instrument, afin que l'utilisateur puisse voir quel objectif est inséré dans le chemin optique.
Éclairage
L'éclairage utilise des lampes halogènes à lumière chaude qui ne fatiguent pas l'œil lors d'observations de longue durée. L'illuminateur à lumière transmise a une puissance de 30 W et l'illuminateur à lumière réfléchie de 50 W, ce qui garantit une observation confortable par microscopie à fond sombre.
Le système d'éclairage à lumière réfléchie contient : un dispositif à champ sombre, un dispositif de polarisation, diaphragmes de champ et d'ouverture centrables pour la méthode d'éclairage Köhler et filtres de couleur. Il est également possible de centrer la source lumineuse.
Le système d'éclairage par lumière transmise comprend : un condenseur avec une lentille pliable pour les objectifs à faible grossissement, une ouverture et un diaphragme de champ pour la méthode Köhler.
Plateforme et mécanisme de mise au point
L'échantillon se déplace avec la platine le long des deux axes. La hauteur de l'échantillon examiné ne doit pas dépasser 20 mm. La scène comporte une lame de verre transparente pour l'observation d'échantillons translucides.
La mise au point est ajustée au moyen de boutons de mise au point grossière et fine situés des deux côtés au bas du microscope, permettant ainsi à l'observateur de placer librement son les mains sur la table plutôt que de les tenir en l’air. Le mécanisme de mise au point grossière comprend un bouton de verrouillage à droite et un bouton de réglage de la tension à gauche.
Accessoires
La gamme d'accessoires compatibles avec le MAGUS Le microscope Metal 600 BD comprend : des objectifs à longue distance pour les observations en champ sombre et clair, des oculaires, des lames d'étalonnage et des appareils photo numériques.
Principales caractéristiques :
- Observations d'échantillons plats opaques et polis jusqu'à 20 mm en lumière réfléchie à l'aide de techniques de microscopie en fond noir, en fond clair et en polarisation
- Observations d'échantillons translucides en lumière transmise
- Observations d'échantillons translucides en lumière transmise li>
- Tube trinoculaire pour le montage d'un appareil photo numérique et d'un séparateur de faisceau à deux positions (100:0 et 0:100)
- Objectifs planachromatiques avec un longue distance de travail. L'acronyme BD signifie qu'il convient aux techniques de fond sombre et clair
- Illuminateur à lumière transmise avec lampe halogène de 30 W et illuminateur à lumière réfléchie avec lampe halogène de 50 W qui permettent une observation pratique au microscope en fond sombre
- Éclairage Köhler (lumière réfléchie) avec possibilité de centrer la source lumineuse, diaphragmes d'ouverture et de champ, filtres de couleur
- Éclairage Köhler (lumière transmise) avec condenseur Abbe centrable et réglable en hauteur, flip Lentilles condensatrices pour objectifs à faible grossissement
- Large gamme d'oculaires et d'objectifs entièrement compatibles

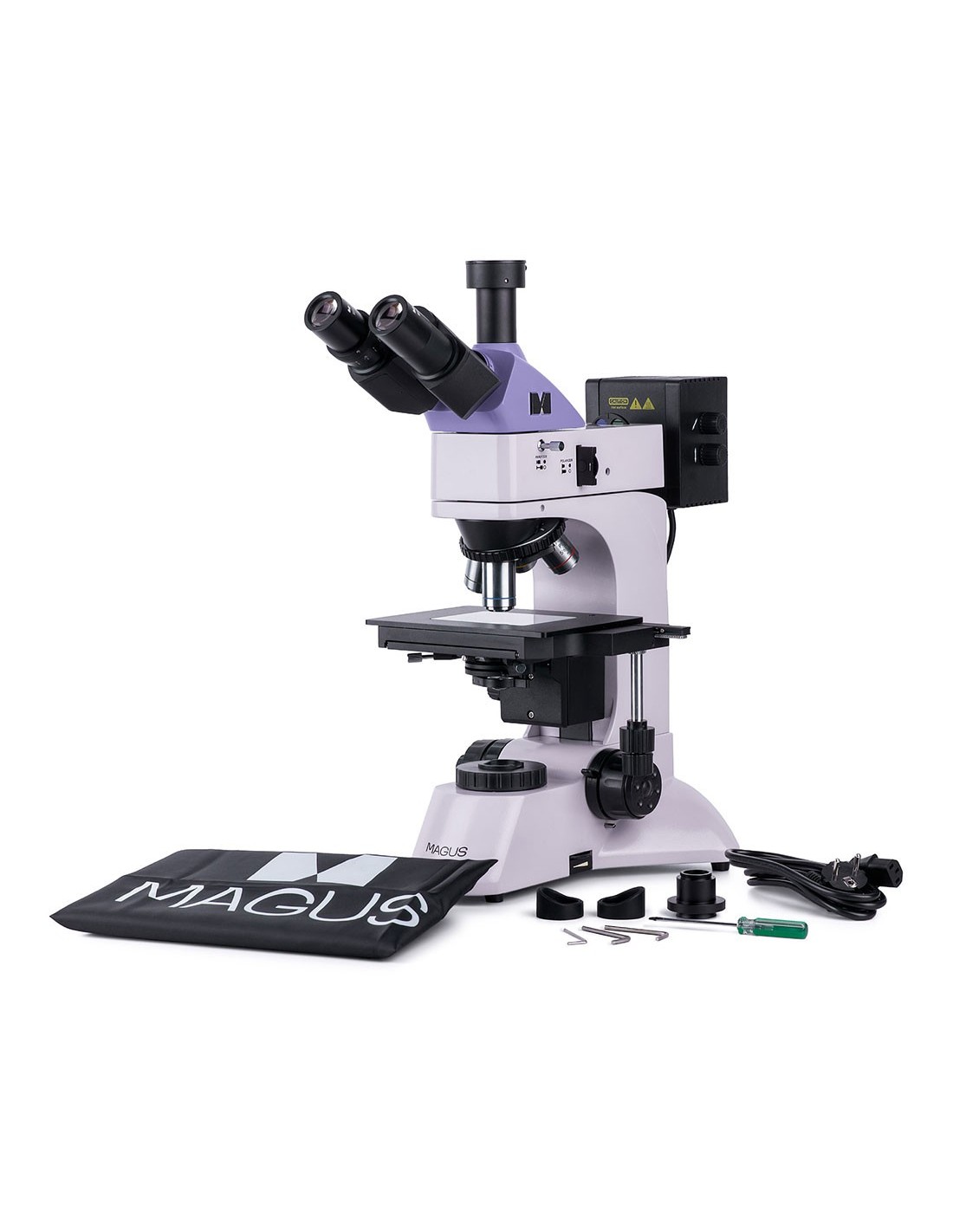

Le paquet contient :
- Base avec entrée d'alimentation, source de lumière transmise et condenseur, mécanisme de mise au point, platine et embout
- Illuminateur pour observations de lumière réfléchie avec porte-ampoule
- Tête trinoculaire
- Objectif achromatique plan infini : PL L5x/0,12 BD WD 9,7 mm
- Objectif achromatique plan infini : PL L10x/0,25 BD WD 9,3 mm
- Objectif achromatique plan infini : PL L20x/0.40 BD WD 7.2 mm
- Objectif achromatique plan infini : PL L40x/0.60 BD WD 3.0 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- Plaque de scène transparente
- 1x adaptateur monture C
- Clé Allen
- Câble d'alimentation pour secteur AC
- Câble d'alimentation pour éclairage à lumière réfléchie
- Cache anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x /22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique infini : PL L50х/0.70 BD WD 2,5 mm
- Objectif achromatique plan infini : PL L60x/0,70 BD WD : 1,9 mm
- Objectif achromatique plan infini : PL L80x/0,80 BD WD : 0,8 mm
- Objectif achromatique plan infini : PL L100х/0,85 (sec) BD WD : 0,4 mm
- Appareil photo numérique
- Calibrage des diapositives
| Marque | MAGUS |
| Garantie | 5 лет |
| EAN | 5905555018294 |
| Taille du colis (LxLxH) | 35x30x75 cm |
| Poids d'expédition | 14,5 kg |
| Type | léger/optique, métallographique |
| Tête | trinoculaire |
| Tube vertical | Siedentopf |
| Angle d'inclinaison de la tête | 30° |
| Grossissement, x | Base de 50 à 400 (*facultatif : 50–1000/1250/1500/2000/2500) |
| Plage de grossissement | de 200x à 800x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (* en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | planachromatique à l'infini : PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/ 0,40 BD, PL L40x /0,60 DB ; hauteur parfocale 45 mm (*en option : PL L50x/0.70 BD, PL L60x/0.70 BD, PL L80x/0.80 BD, PL L100x/0.85 BD (sec)) |
| Nosepiece embout | pour 5 objectifs |
| Distance de travail, mm | 9,7 ( 5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x) ; 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm | 210x140 |
| Amplitude de mouvement de la scène, mm | 75/50 |
| Caractéristiques de la platine | Plateforme mécanique à deux axes, avec lame en verre |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon gauche) |
| Condenseur | lumière transmise : condenseur Abbe centrable et réglable en hauteur, NA 1,25, diaphragme d'ouverture et lentilles rabattables réglables, avec vis de fixation |
| Diaphragme | lumière transmise et réfléchie : diaphragmes d'ouverture et de champ intégrés |
| Focus | coaxial, mise au point grossière (25 mm, avec bouton de fixation et bouton de réglage de la tension) et mise au point fine (0,002 mm) |
| Eclairage | halogène |
| Réglage de la luminosité | oui |
| Alimentation | 220 ±22 V, 50 Hz, secteur CA |
| Type de source lumineuse | lumière réfléchie : 12 V/50 W ; lumière transmise : 12 V/30 W |
| Filtres optiques | vert, bleu, jaune, dépoli |
| 5 — 35 |
| Éléments supplémentaires | analyseur intégré et polariseur amovible, champ sombre de l'appareil |
| Niveau utilisateur | Utilisateurs experts, professionnels |
| Niveau de difficulté d'assemblage et d'installation | compliqué |
| Application | métallographique |
| Position d'éclairage | double |
| Méthode de recherche | fond clair, fond sombre, lumière polarisée |
| Ensemble avec trousse à crayons /étui/sac | couvercle anti-poussière |
| Poids, kg | 11 |
