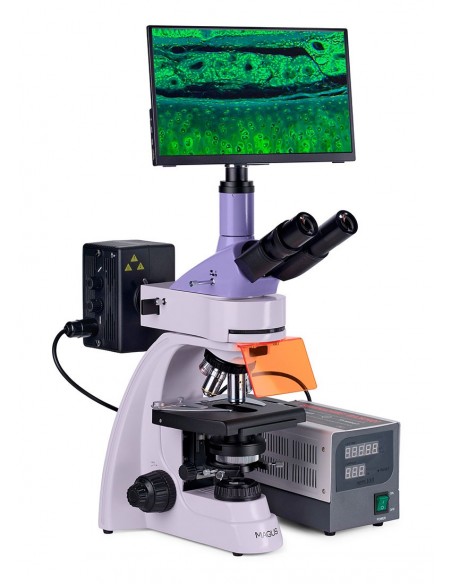

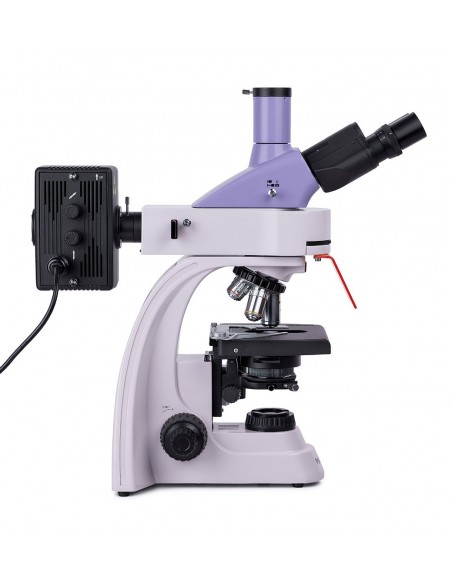

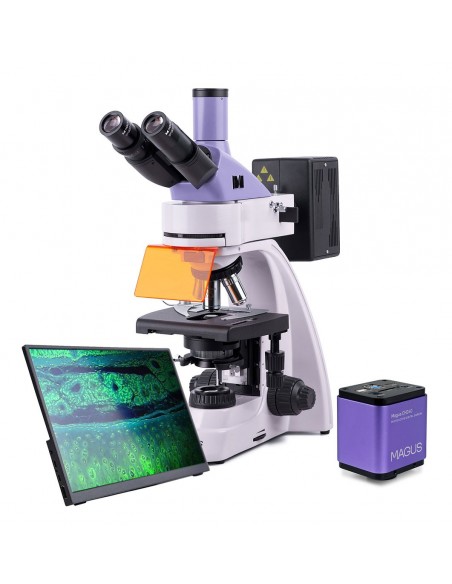

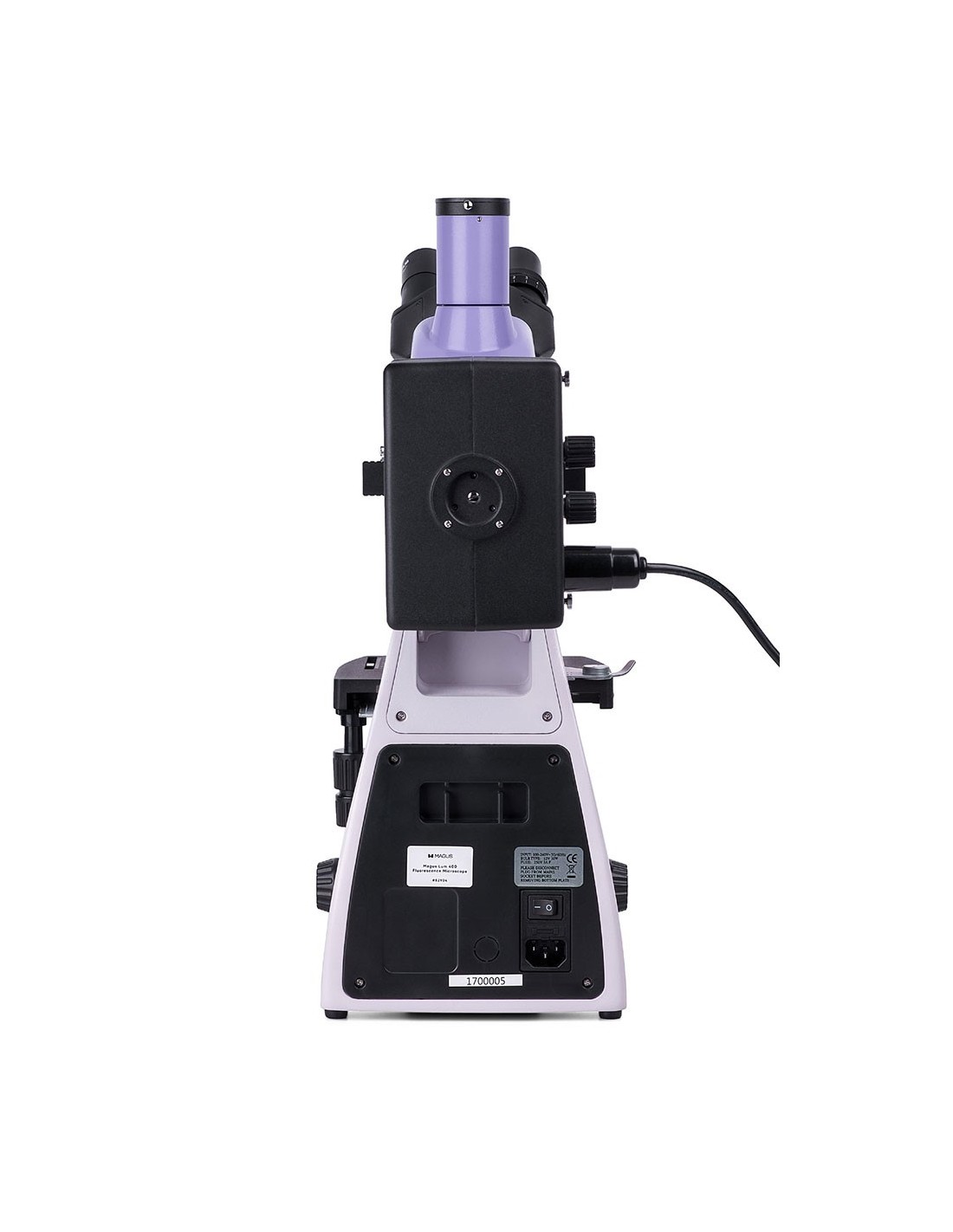

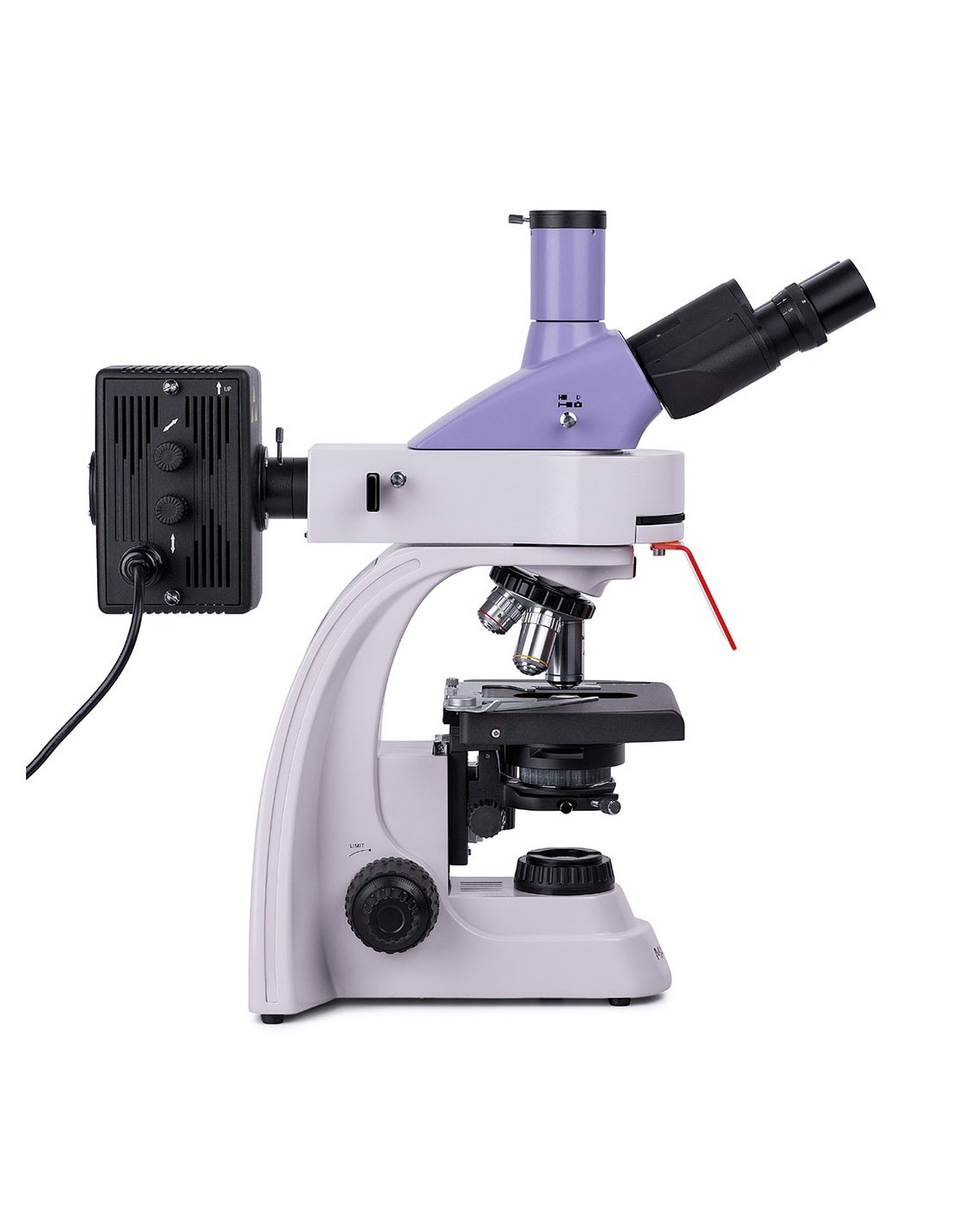

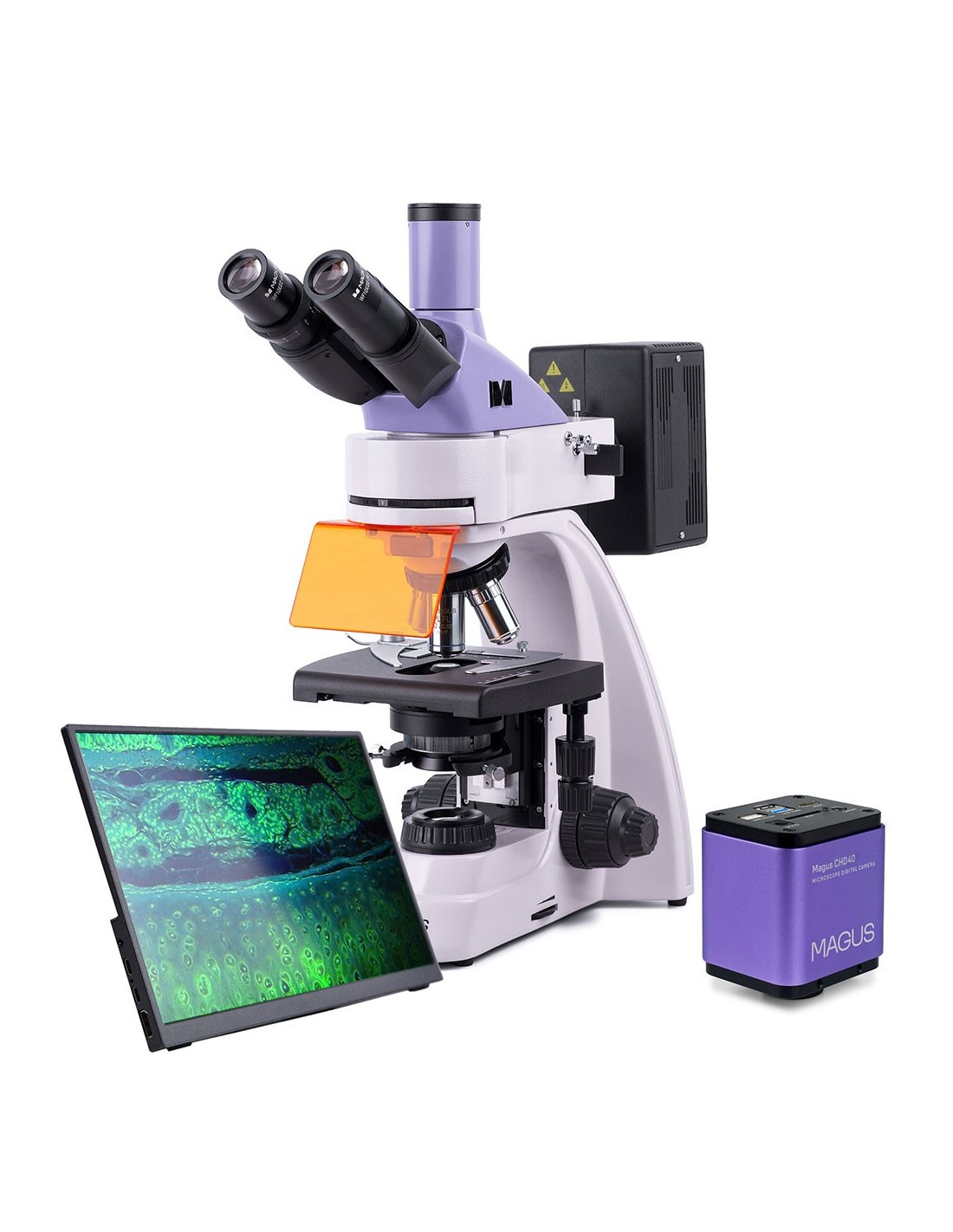

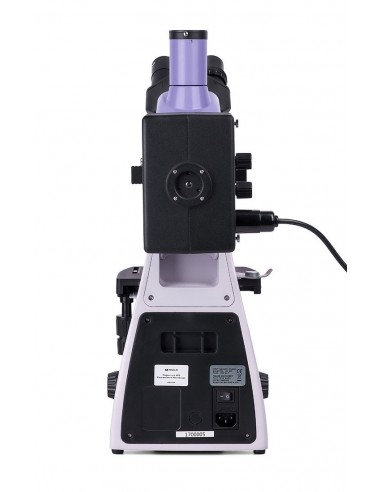

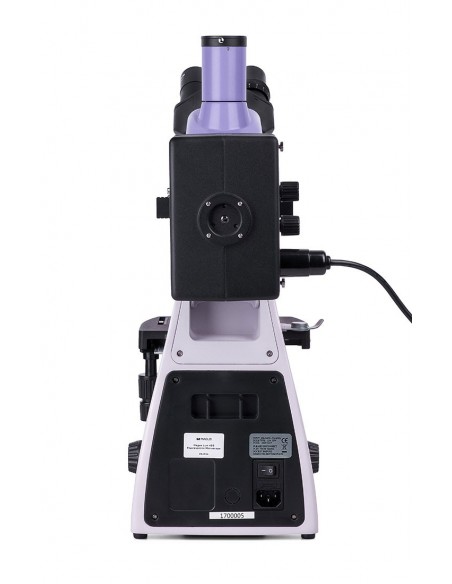

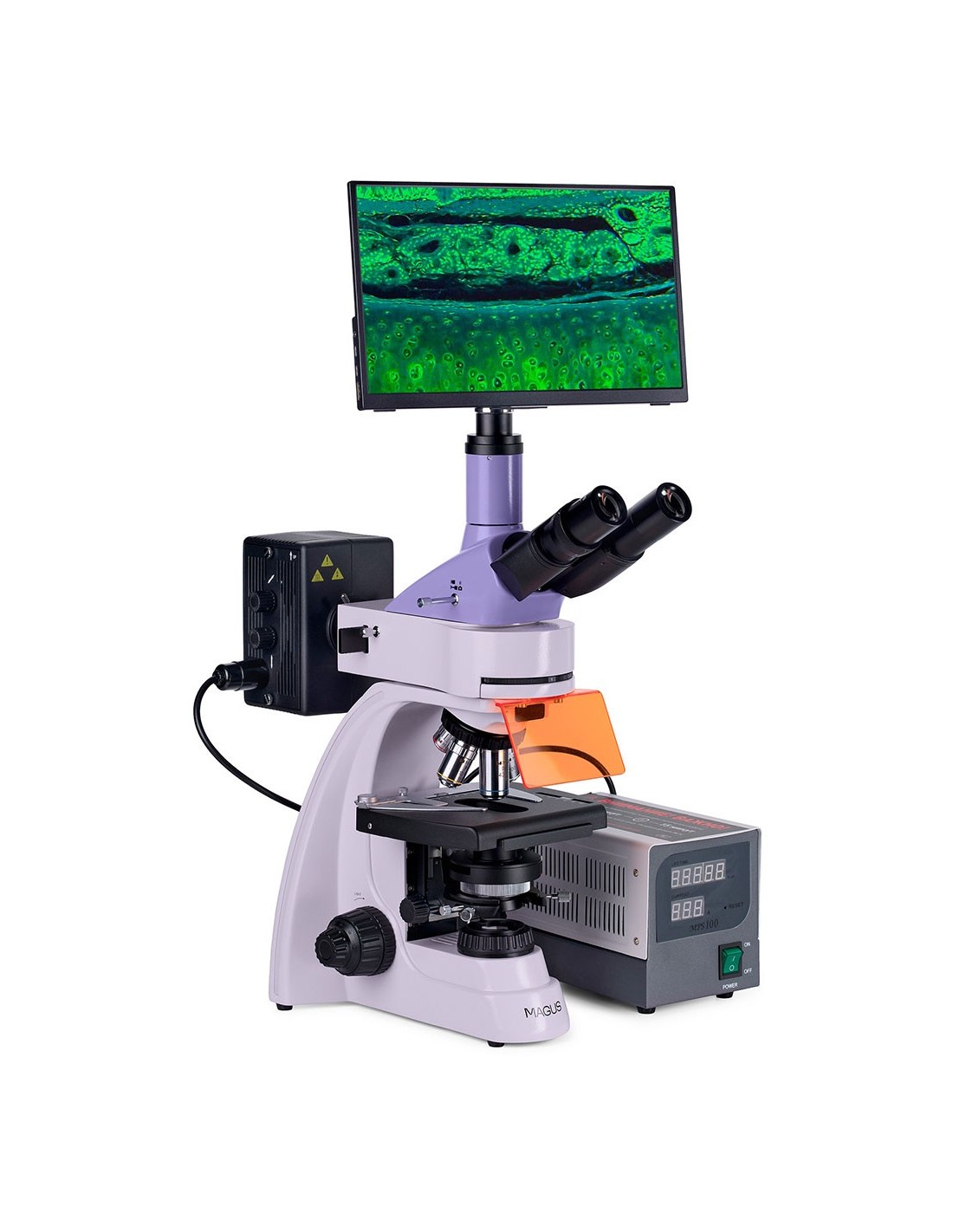

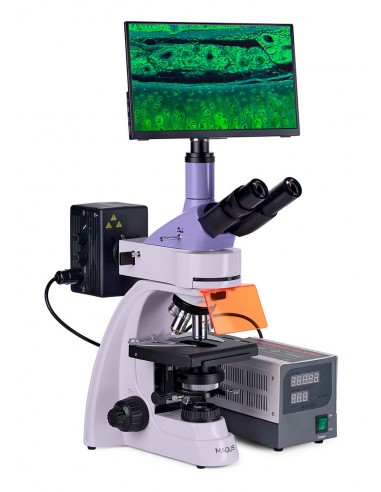

Le microscope à fluorescence MAGUS Lum 400 est conçu pour le diagnostic et la recherche et peut être utilisé pour les méthodes de microscopie à fluorescence (lumière réfléchie) et en fond clair (lumière transmise). Avec des instruments supplémentaires, il est possible d'utiliser des techniques de polarisation, de champ noir et de contraste de phase. Domaines d'application du microscope à fluorescence : analyse d'ADN, étude d'agents pathogènes, surveillance sanitaire et épidémiologique, expertise médico-légale, etc.

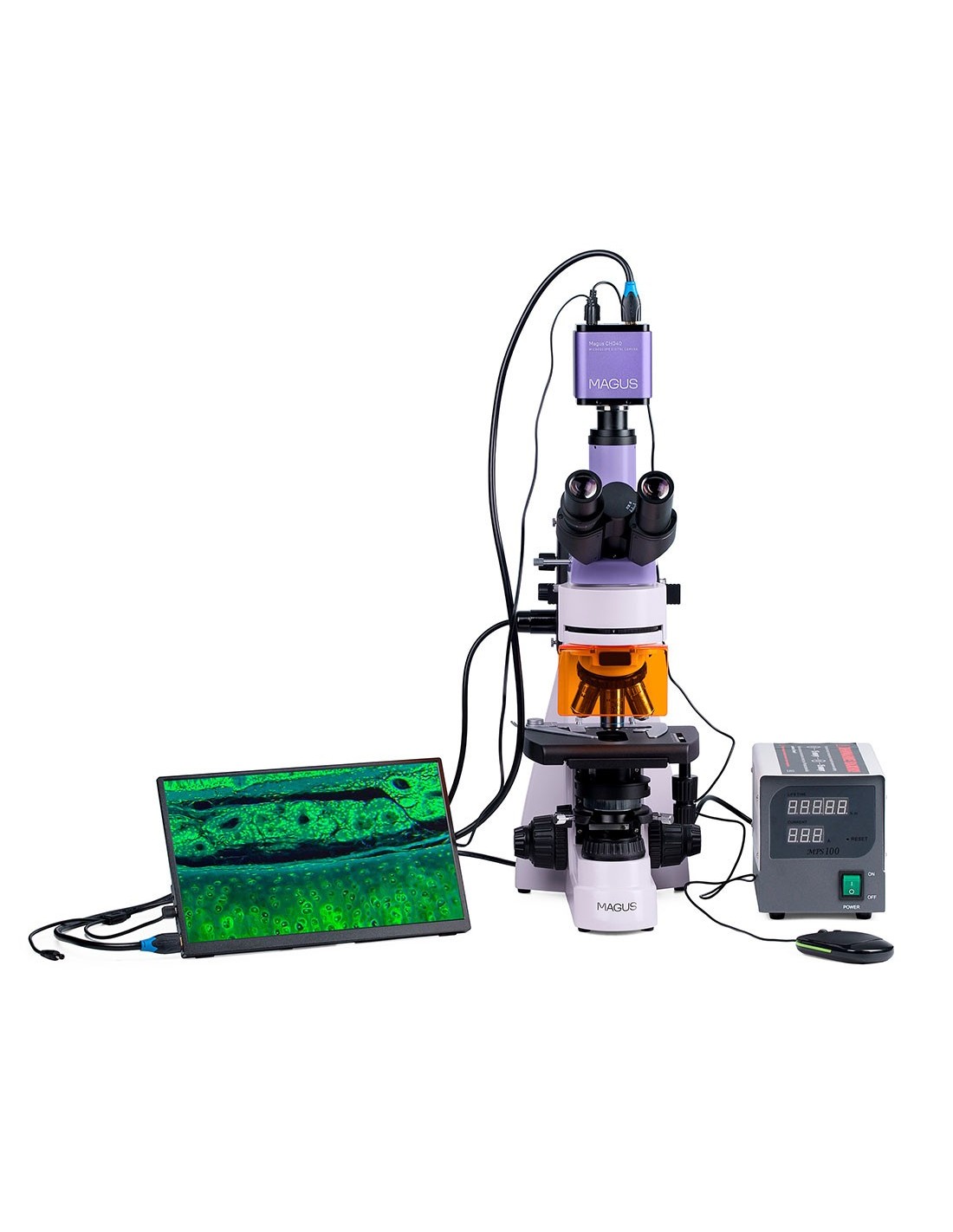

Caméra numérique
MAGUS CHD40 est un appareil photo numérique HDMI doté de trois interfaces vidéo et d'une commutation automatique entre Full HD et 4K en fonction de la résolution du moniteur.
La caméra est équipée d'un capteur de 8 MP et produit des images réalistes à une résolution 4K (3840 x 2160 px) lorsqu'elle est connectée. via HDMI ou USB 3.0. Lorsqu'elle est connectée via Wi-Fi, la qualité d'image est Full HD (1920 x 1080 px).
La caméra utilise une interface HDMI pour se connecter directement à un téléviseur, un moniteur ou un projecteur. De cette manière, la caméra fonctionne de manière autonome sans connexion à un PC. L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. Vous pouvez connecter l'appareil photo à un PC via Wi-Fi ou USB 3.0. La vidéo est enregistrée à 30 ips.
La caméra combine un taux FPS élevé et une bande passante HDMI élevée. Les vidéos apparaissent donc brillantes sans se figer ni sauter entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur
Le MAGUS Le moniteur MCD40 est conçu pour utiliser un système d'affichage de microscope MAGUS. Il est connecté à une caméra montée sur le microscope pour afficher des images en temps réel. Prend en charge les caméras avec connexion HDMI et résolution 4K. L'écran mesure 13,3 pouces. La matrice IPS offre des images lumineuses avec des angles de vision larges. Si vous regardez l'écran de côté, la reproduction des couleurs n'est pas déformée. Vous pouvez placer l'écran sur une table ou une étagère à l'aide d'un support pliable ou l'installer directement sur la base de la caméra ou du microscope.
Optique

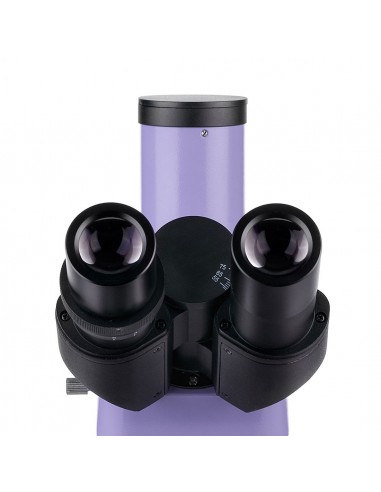

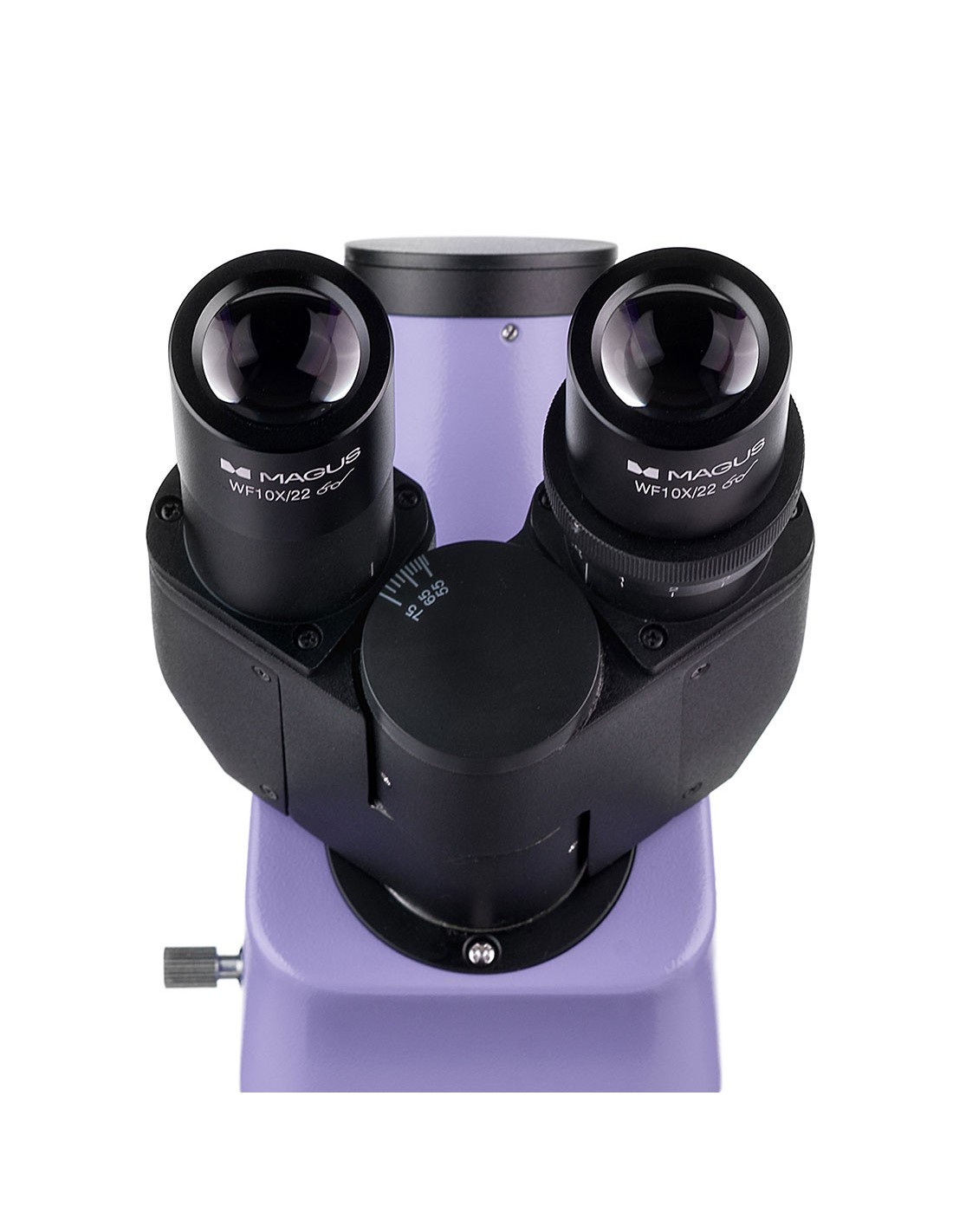

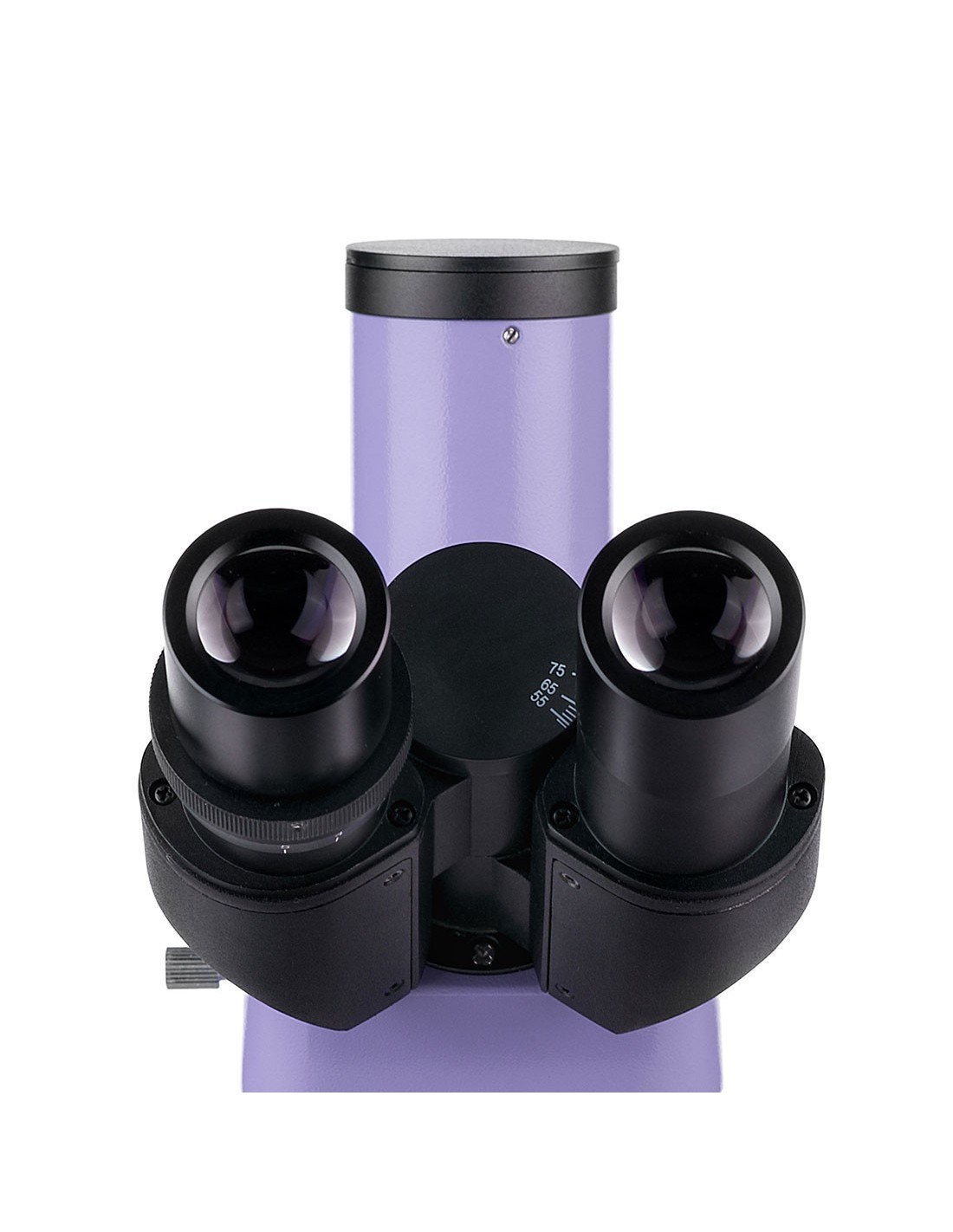

C'est un microscope trinoculaire : La tête binoculaire est inclinée à 30°, et l'appareil photo numérique (non inclus) est installé sur le tube trinoculaire. Les tubes oculaires sont rotatifs à 360°, il est donc facile de les ajuster en fonction de la taille de l'utilisateur.
Vous pouvez installer cinq objectifs dans le nez. Quatre objectifs achromatiques à plan infini sont inclus. L'un d'eux est fluorescent avec un grossissement de 40x et est conçu pour les observations de fluorescence. Des objectifs 4x, 10x et 100x sont utilisés pour la technique de microscopie en champ clair. Dans la fente disponible du porte-nez, il est possible de monter un objectif supplémentaire pour obtenir un plus grand grossissement dans la plage de grossissement du microscope.
Le porte-nez est orienté vers l'intérieur de l'instrument, de sorte que l'utilisateur puisse voyez quel objectif est inséré dans le chemin optique.
Éclairage
La source de lumière réfléchie est une lampe à vapeur de mercure de 100 W. Elle est située dans le boîtier de la lampe. qui offre une dissipation thermique efficace : la lampe ne surchauffe pas même après de longues heures de fonctionnement. Il est possible de centrer la lampe sur trois axes pour offrir un éclairage optimal de la zone de travail. Si vous devez le remplacer, retirez-le et installez-le simplement. La lampe à vapeur de mercure convient aux pigments fluorescents car ils présentent des pics distincts. L'illuminateur à lumière réfléchie contient quatre filtres d'excitation : ultraviolet (UV), violet (V), bleu (B) et vert (G).
Source de lumière transmise : lampe halogène de 30 W. Elle a suffisamment d'intensité pour travaillez avec n’importe quel objectif, quel que soit le grossissement. Grâce à la température de couleur de l'éclairage, même les observations à long terme ne fatiguent pas les yeux. Le système d'éclairage comprend également un condensateur. Il y a une fente pour un curseur (phase de contraste ou champ sombre).
En lumière transmise et réfléchie, la méthode d'éclairage Köhler peut être définie. Avec cette méthode d’éclairage, les bords ne sont pas assombris, l’échantillon est clairement visible et l’image ne présente aucun artefact.
Plaque et mécanisme de mise au point
Le microscope est équipé d'une platine ergonomique sans support de positionnement. Pour les observations en lumière réfléchie, il est nécessaire de placer une plaque noire sur la scène, afin de réduire toute lumière indésirable. La plaque porte-échantillon est amovible, si nécessaire, en desserrant deux vis. Les boutons de mise au point sont coaxiaux et sont situés des deux côtés du microscope. Le mécanisme de mise au point grossière est équipé d'un bouton de fixation et d'un réglage de la tension et la mise au point fine est utilisée pour le réglage de la netteté.
Accessoires
Le microscope MAGUS Lum 400 peut être équipé d'accessoires supplémentaires : appareil photo numérique, dispositif de contraste de phase, dispositif de polarisation, condenseur de fond noir, oculaires et objectifs, curseur de contraste de phase et de fond noir. Si vous souhaitez mesurer des objets, vous pouvez équiper le microscope d'une lame d'étalonnage.
Principales caractéristiques du microscope :
- Techniques de microscopie : fluorescence en lumière réfléchie, champ clair en lumière transmise
- Autres méthodes de recherche avec accessoires en option : contraste de phase, polarisation simple, champ sombre
- Tête trinoculaire avec tube trinoculaire pour l'installation d'un appareil photo numérique ; Tubes oculaires rotatifs à 360°
- Objectifs achromatiques plan infini, dont un objectif fluorescent
- Source de lumière réfléchie : lampe à vapeur de mercure 100 W, source de lumière transmise : lampe halogène 30 W
- Méthode d'éclairage Köhler en lumière transmise et réfléchie
- Filtres de fluorescence : ultraviolet (UV), violet (V), bleu (B), vert (G)
- Plaque ergonomique avec un porte-échantillon amovible et sans support de positionnement
Principales caractéristiques de la caméra :
- La caméra fonctionne de manière indépendante sans connexion à un PC via l'interface HDMI. Vous pouvez vous connecter à un PC via l'interface Wi-Fi et USB 3.0
- Commutation automatique entre 4K et Full HD en fonction de la résolution du moniteur
- 30 ips pour observer des objets en mouvement, enregistrer des vidéos, et le mouvement des échantillons sans décalage ni bégaiement
- Le capteur CMOS SONY Exmor/Starvis rétro-éclairé en couleur fournit des images avec un faible bruit et une sensibilité élevée à la lumière, même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
- Logiciel d'enregistrement et d'édition de photos et de vidéos, fonctions d'affichage externe, mesures linéaires et angulaires

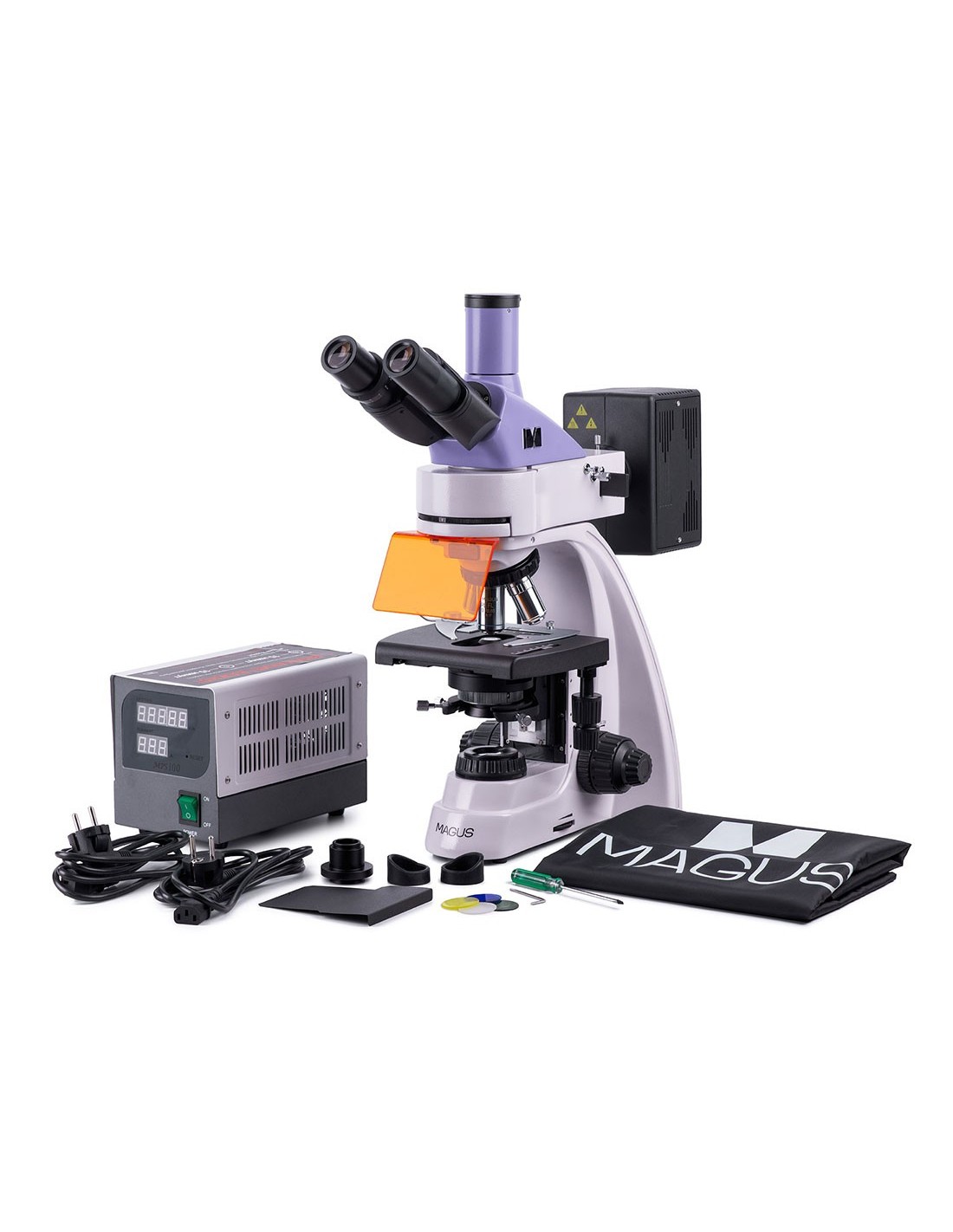

Le paquet contient :
- Appareil photo numérique MAGUS CHD40 (appareil photo numérique, câble HDMI (1,5 m), câble USB 3.0 (1,5 m), souris avec USB, carte mémoire SD 32 Go, Adaptateur USB Wi-Fi (2 pièces), adaptateur secteur 12 V/1 A (euro), CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Moniteur LCD MAGUS MCD40
- Support avec source de lumière transmise, mécanisme de focalisation, platine, support de condenseur et embout
- Condensateur d'Abbe
- Illuminateur pour observations en lumière réfléchie
- Boîtier pour la lampe à vapeur de mercure
- Tête trinoculaire
- Objectif achromatique plan infini : PL 4x/0,10 WD 19,8 mm
- Objectif achromatique plan infini : PL 10x/0,25 WD 5,0 mm
- Objectif achromatique plan infini, fluorescent : PL FL 40x/ 0,85 (avec mécanisme à ressort) WD 0,42 mm
- Objectif planachromatique infini : PL 100x/1,25 (avec mécanisme à ressort, huile) WD 0,36 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- Œilleton (2 pcs.)
- Écran UV < li>Curseur de filtre
- Plaque de protection noire pour installation sous la table
- Adaptateur monture C
- Filtre couleur (4 pcs.)
- Bouteille d'huile pour la plongée
- Alimentation pour lampe à vapeur de mercure
- Cordon d'alimentation secteur (2 pcs.)
- Cordon d'alimentation pour lampe à vapeur de mercure < li>Cache anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- 10x/ Oculaire 22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.) < li>Oculaire 20x /12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique Infinity, fluorescent : PL FL 10x/0, 35 WD 2,37 mm li>
- Objectif achromatique plan infini : PL 20х/0,40 WD 8,8 mm
- Objectif achromatique plan infini : PL 60x/0,80 ∞ /0,17 WD 0,46 mm
- Dispositif de contraste de phase
- Condensateur de champ noir avec NA 0,9
- Condenseur de champ noir d'huile avec NA 1,36–1,25
- Curseur de champ noir
- Outil polariseur
- Lame de calibrage
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555018164 |
| Taille du colis (LxPxH ) | 45x30x96 cm |
| Poids d'expédition | 19,25 kg |
| Délimiteur | Microscope à fluorescence MaGUS Lum 400 |
| Type | biologique, lumineux/optique, numérique |
| Tube vertical | Tête Gemel (type Siedentopf, avec rotation à 360°) td> |
| Angle d'inclinaison de la tête | 30° |
| Grossissement, x | 40 –1000 dans la configuration de base (*en option : 40–1250/ 1500/2000/2500) |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires |
| Oculaires |
| td> | 10х/22 mm , dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | objectifs planachromatiques et fluorescents infini : PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x /1,25 (pétrole) ; distance parfocale 45 mm (*en option : PL FL 10x/0.35, PL 20х/0.40, PL 60x/0.80 ∞/0.17) |
| Nez revolver | pour 5 objectifs |
| Distance de travail, mm | 19,8 (4x) ; 5,0 (10x); 0,42 (FL40x) ; 0,36 (100x) ; 2,37 (FL 10х); ); 8,8 (20х); 0,46 (60х) |
| Distance interpupillaire, mm | 48 — 75 |
| Étage, mm< /td> | 180x150 |
| Amplitude de mouvement de la scène, mm | 75/50 |
| Caractéristiques de la scène | Traducteur mécanique à deux axes, sans crémaillère de positionnement |
| Condenseur | condenseur d'Abbe, NA 1,25, centrage réglable, hauteur réglable, diaphragme à ouverture réglable, avec fente pour curseur de fond noir et curseur de contraste de phase, monture en queue d'aronde |
| Diaphragme | diaphragme à ouverture réglable, champ diaphragme avec iris réglable |
| Focus | coaxial, mise au point grossière (21 mm, 39,8 mm/tour, avec bouton de fixation et bouton de réglage de la tension à vis micrométrique ) et mise au point fine (vis micrométrique de 0,002 mm) |
| Éclairage | halogène, fluorescent |
| Luminosité réglage | oui |
| Alimentation | Secteur AC, 85-265 V, 50/60 Hz |
| Type de source lumineuse | lumière réfléchie : lampe à vapeur de mercure 100W ; lumière transmise : lampe halogène 12 V, 30 W |
| Filtres optiques | oui |
| Température de fonctionnement plage, °C | 5 — 35 |
| Possibilité de connecter des équipements supplémentaires | appareils à contraste de phase (condensateur et objectifs), sombre condenseur de champ (immersion sèche ou huile), instruments de polarisation (polariseur et analyseur), curseur de champ noir |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Module fluorescent | filtres : ultraviolet (UV), violet (V), bleu (B), vert (G) |
| Filtre de fluorescence : type de filtre/longueur d'onde d'excitation/miroir dichroïque/longueur d'onde d'émission td> | ultraviolet (UV), 320-380 nm/425 nm/435 nm ; violet (V) 380-415 nm/455 nm/475 nm ; bleu (B) 450-490 nm/505 nm/515 nm ; vert (G) 495–555 nm/585 nm/595 nm |
| Application | laboratoire/médical |
| Position d'éclairage | double |
| Méthode de recherche | champ clair, fluorescence |
| === Délimiteur === | Numérique caméra |
| Capteur | Sony Exmor/Starvis CMOS |
| Couleur/monochrome |
| Mégapixels | 8 |
| Résolution maximale, px | 3840x2160 |
| Taille du capteur | 1/1.2'' (11,14x6,26 mm) |
| Taille des pixels, µm | 2,9x2,9 |
| Connecteurs d'interface | Wi-Fi, HDMI 1.4, USB 3.0 td> |
| Carte mémoire | SD jusqu'à 32 Go |
| Possibilité de connecter des équipements supplémentaires |
| Sensibilité à la lumière |
| Rapport signal sur bruit | 0,13 mV avec 1/30 s |
| Temps d'exposition | 0,14 ms – 1 000 ms |
| Enregistrement vidéo | oui |
| Fréquence d'images , fps@resolution | 30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0)< /td> |
| Emplacement d'installation | Tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image | *.jpg, *.tif |
| Format vidéo | *.h264/*.h265, *.mp4 |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| Type d'obturateur | ERS (obturateur à rideau électronique) |
| Logiciel | HDMI : intégré ; USB : MAGUS View |
| Configuration système requise | Windows 8/10/11 (32 bits et 64 bits), Mac OS 2,8 GHz Intel Core 2 ou version ultérieure , minimum 4 Go de RAM, port USB 2.0, RJ45, CD-ROM, écran 19" ou plus |
| Type de montage | Pas C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | Adaptateur CC 12 V, 1 A |
| Spécifications de l'adaptateur secteur CC | Entrée : tension CA 100 - 240 V, 50/60 Hz, sortie : tension CC 12 V/1 A< /td> |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
| === Délimiteur == = | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| Résolution d'affichage, px | 3840x2160 (4K) |
| Format | 16:9 |
| Luminosité, cd/m² | 400 |
| Contraste | 1000:1 |
| Angle de vision horizontal/vertical, ° | 178/178 |
| Dimensions de la zone visible de l'écran (LxH ), mm | 295x165 |
| Pas de pixel (LxH), mm | 0,154x0,154 |
| Fréquence de la source optique, Hz | 60< /td> |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50 000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C | -15 — 55 |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Alimentation | AC 110-220 V, DC 5-12 V/1 A (Type C) |
| Consommation d'énergie, W | 12 (max.) |
