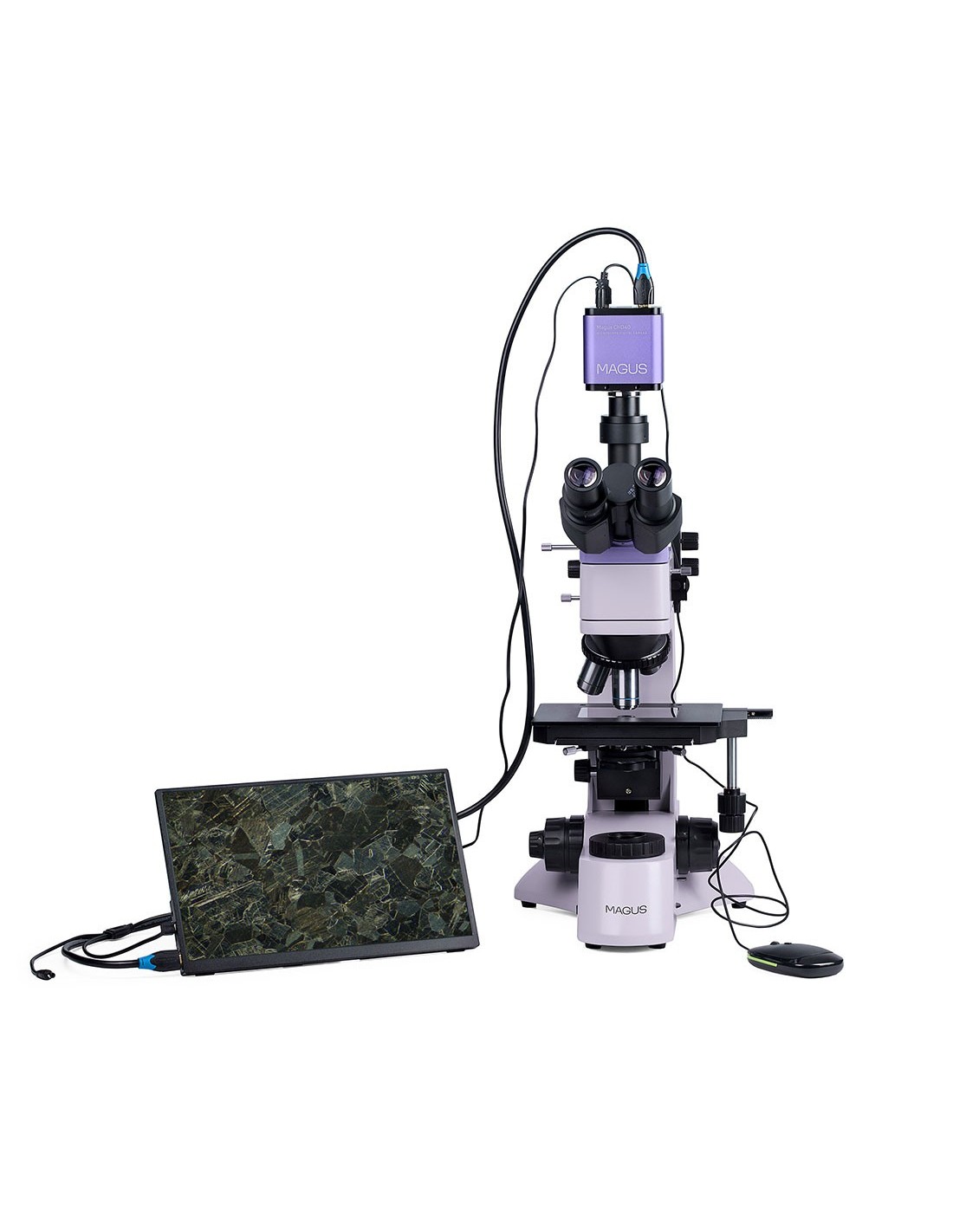

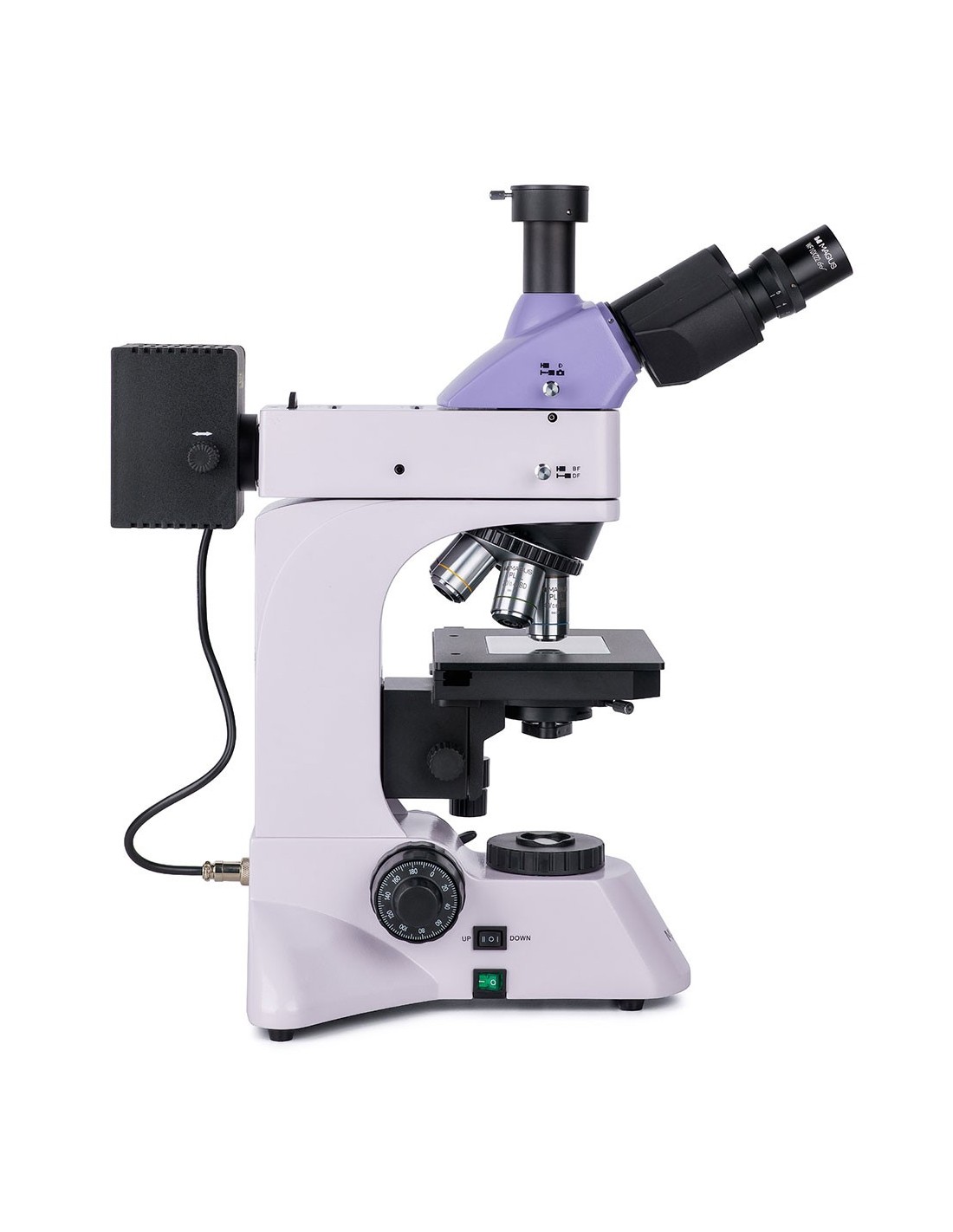

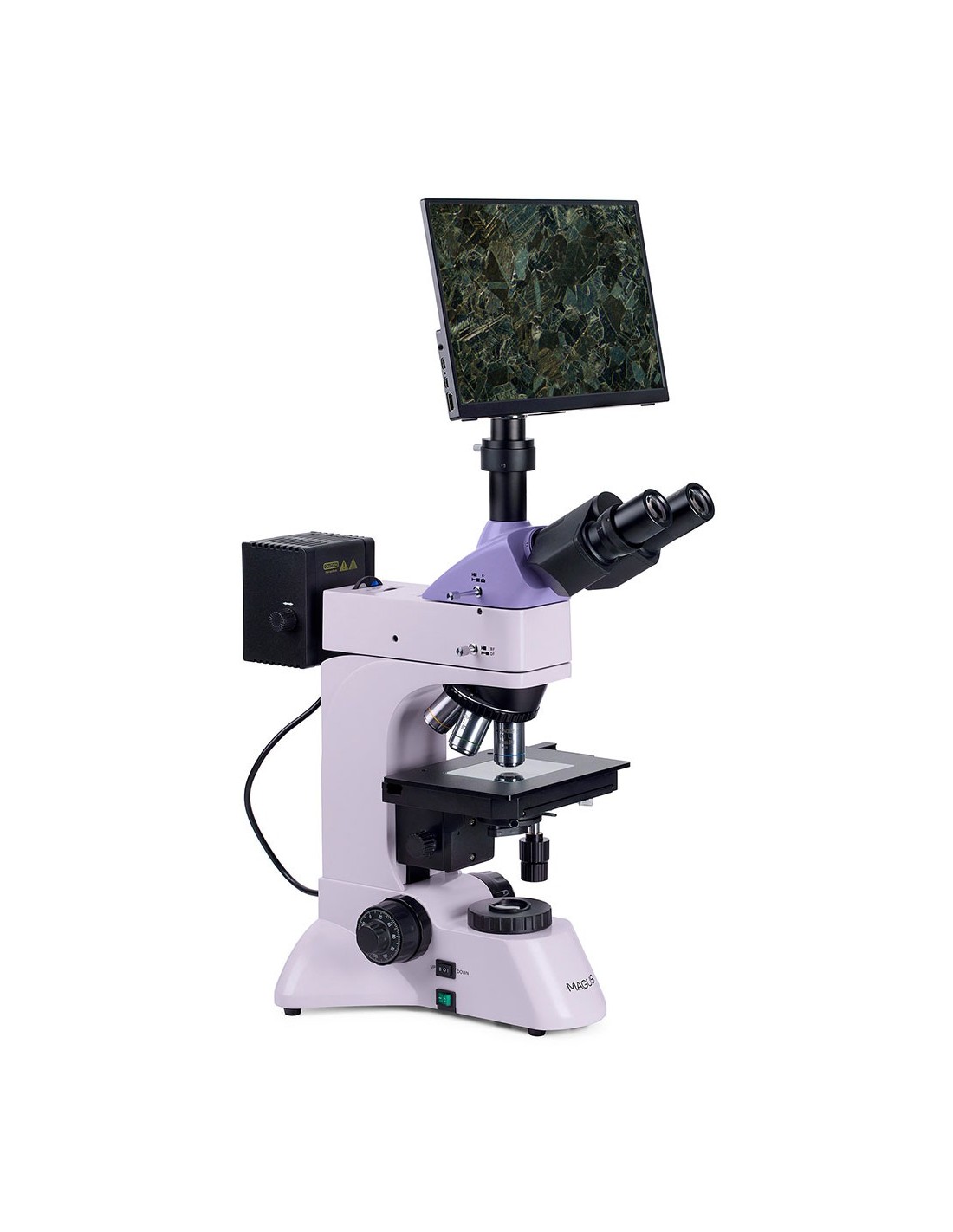

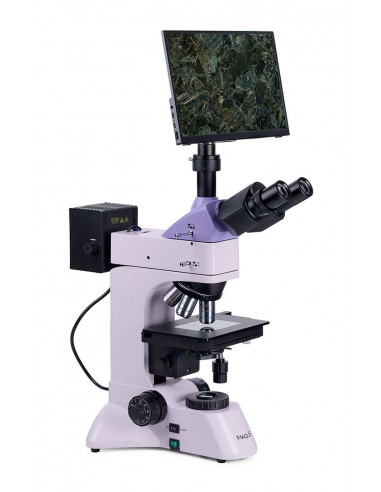

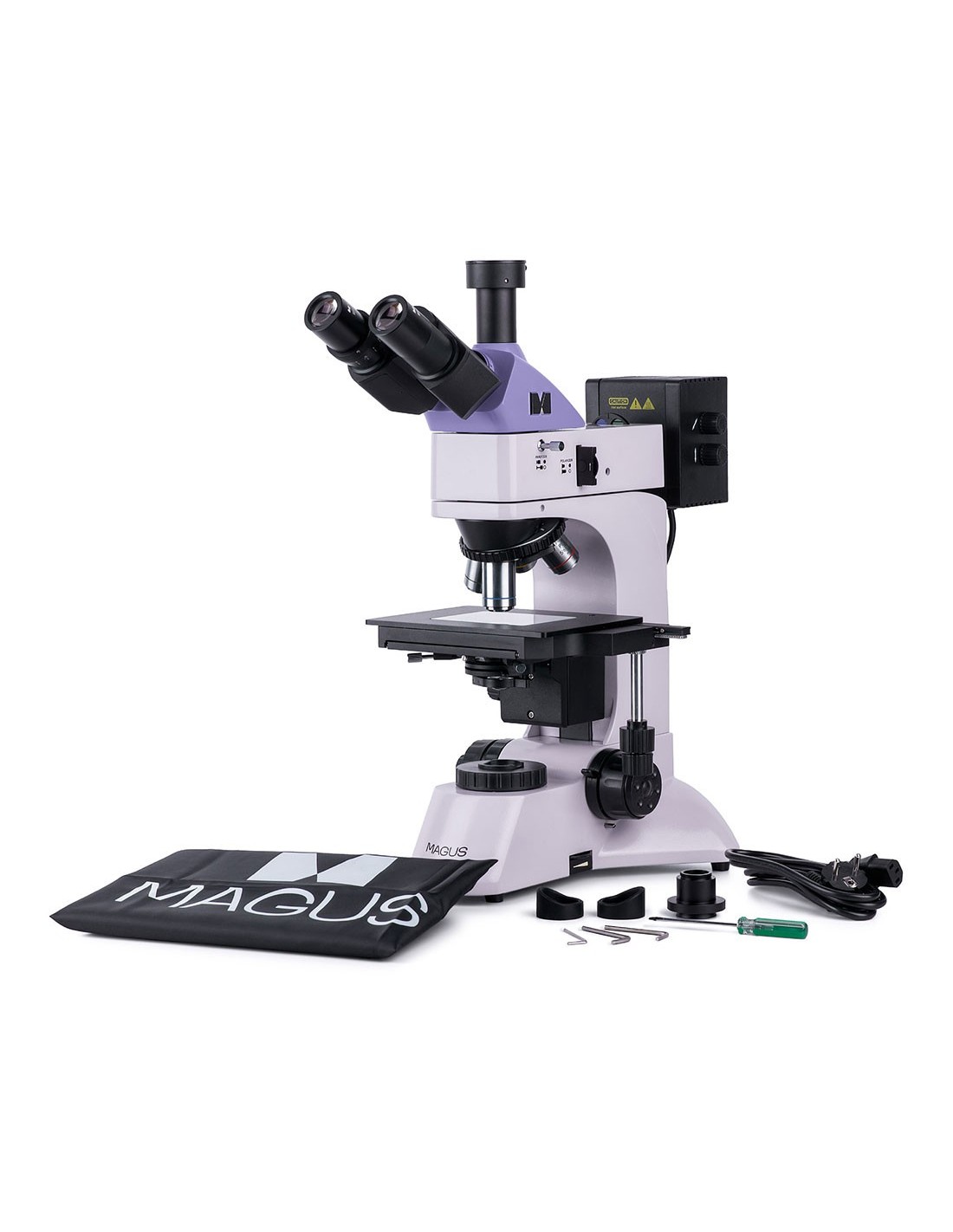

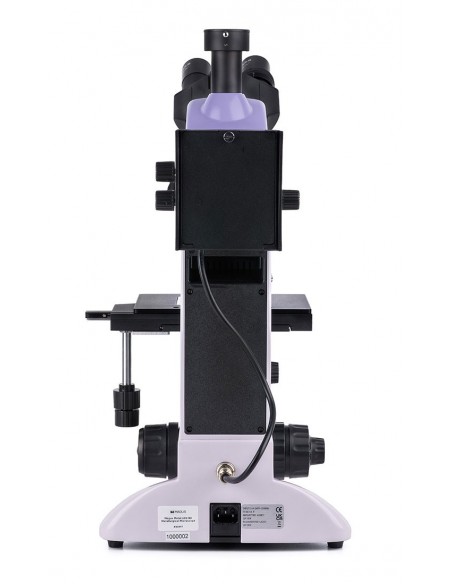

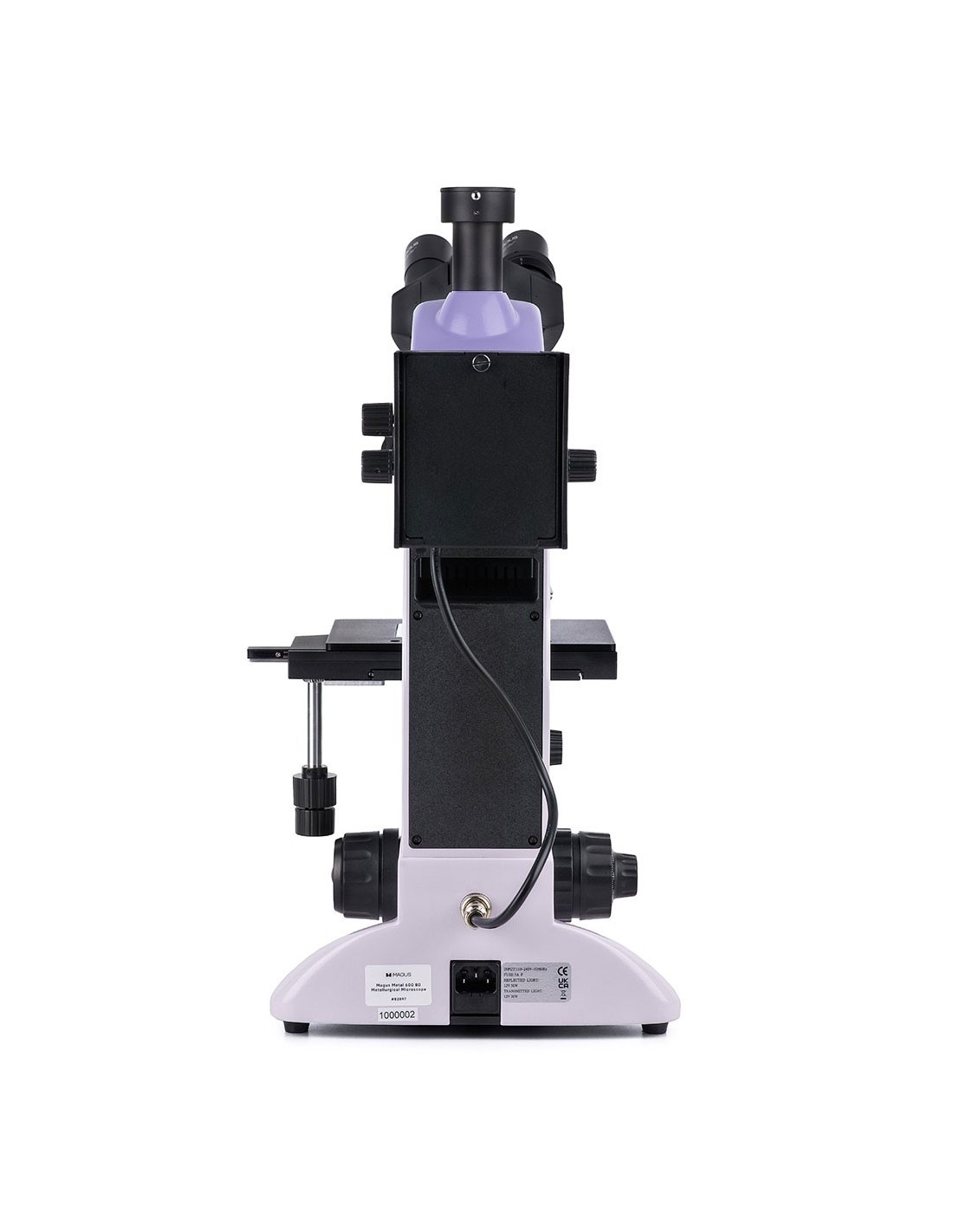

Le microscope métallographique numérique LCD MAGUS Metal D600 BD est conçu pour l'étude d'objets en lumière réfléchie à l'aide de techniques de microscopie en champ clair, en champ sombre et en polarisation. Le microscope est utilisé pour examiner des échantillons de métaux et de semi-conducteurs, ainsi que d'autres échantillons polis et plats hautement réfléchissants. La technique de lumière transmise permet l’examen d’échantillons translucides tels que des films minces et des particules collées sur des filtres. Le microscope peut être utilisé dans l'ingénierie mécanique et métallurgique, dans les laboratoires d'ingénierie et de contrôle qualité et dans les écoles polytechniques.
Caméra numérique
MAGUS CHD40 est un microscope numérique HDMI caméra avec trois interfaces vidéo et commutation automatique entre Full HD et 4K en fonction de la résolution du moniteur.
La caméra est équipée d'un capteur de 8 MP et produit des images réalistes à une résolution 4K (3840 x 2160 px) lorsqu'elle est connectée via HDMI ou USB. 3.0. Lorsqu'elle est connectée via Wi-Fi, la qualité d'image est Full HD (1920 x 1080 px).
La caméra utilise une interface HDMI pour se connecter directement à un téléviseur, un moniteur ou un projecteur. De cette manière, la caméra fonctionne de manière autonome sans connexion à un PC. L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. Vous pouvez connecter l'appareil photo à un PC via Wi-Fi ou USB 3.0. La vidéo est enregistrée à 30 ips.
La caméra combine un taux FPS élevé et une bande passante HDMI élevée. Les vidéos apparaissent donc brillantes sans se figer ni sauter entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur
Le MAGUS Le moniteur MCD40 est conçu pour utiliser un système d'affichage de microscope MAGUS. Il est connecté à une caméra montée sur le microscope pour afficher des images en temps réel. Prend en charge les caméras avec connexion HDMI et résolution 4K. L'écran mesure 13,3 pouces. La matrice IPS offre des images lumineuses avec des angles de vision larges. Si vous regardez l'écran de côté, la reproduction des couleurs n'est pas déformée. Vous pouvez placer l'écran sur une table ou une étagère à l'aide d'un support pliable ou l'installer directement sur la base de la caméra ou du microscope.
Optique

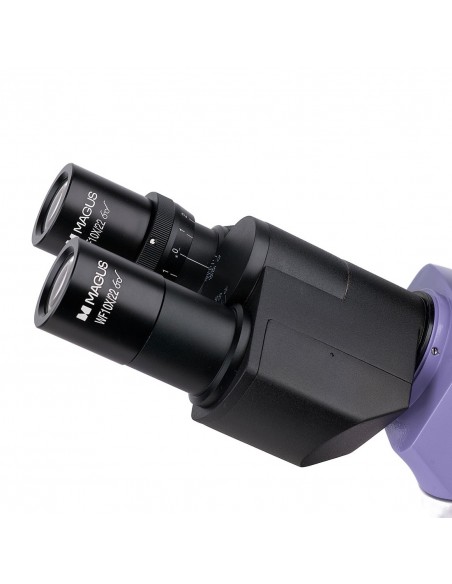

La tête trinoculaire est équipé d'un tube trinoculaire pour loger un appareil photo numérique. Le séparateur de faisceau dirige la lumière sur la caméra, à deux positions : 100:0 et 0:100. Le faisceau lumineux atteint l'oculaire ou le tube trinoculaire. Bague de réglage dioptrique sur l'oculaire gauche.
Le grossissement du microscope dans la configuration de base est de 50 à 400x. Tous les objectifs et oculaires supplémentaires augmenteront la plage de grossissement. Le microscope utilise des objectifs planachromatiques avec une longue distance de travail adaptés aux techniques de microscopie en fond clair et sombre. Il y a cinq fentes dans le porte-nez pour monter des objectifs. Quatre objectifs sont inclus et un est en option. Le porte-nez est orienté vers l'intérieur de l'instrument, afin que l'utilisateur puisse voir quel objectif est inséré dans le chemin optique.
Éclairage
L'éclairage utilise des lampes halogènes à lumière chaude qui ne fatiguent pas l'œil lors d'observations de longue durée. L'illuminateur à lumière transmise a une puissance de 30 W et l'illuminateur à lumière réfléchie de 50 W, ce qui garantit une observation confortable par microscopie à fond sombre.
Le système d'éclairage à lumière réfléchie contient : un dispositif à champ sombre, un dispositif de polarisation, diaphragmes de champ et d'ouverture centrables pour la méthode d'éclairage Köhler et filtres de couleur. Il est également possible de centrer la source lumineuse.
Le système d'éclairage par lumière transmise comprend : un condenseur avec une lentille pliable pour les objectifs à faible grossissement, une ouverture et un diaphragme de champ pour la méthode Köhler.
Plateforme et mécanisme de mise au point
L'échantillon se déplace avec la platine le long des deux axes. La hauteur de l'échantillon examiné ne doit pas dépasser 20 mm. La scène comporte une lame de verre transparente pour l'observation d'échantillons translucides.
La mise au point est ajustée au moyen de boutons de mise au point grossière et fine situés des deux côtés au bas du microscope, permettant ainsi à l'observateur de placer librement son les mains sur la table plutôt que de les tenir en l’air. Le mécanisme de mise au point grossière comprend un bouton de verrouillage à droite et un bouton de réglage de la tension à gauche.
Accessoires
La gamme d'accessoires compatibles avec le MAGUS Le microscope Metal 600 BD comprend : des objectifs à longue distance pour les observations en champ sombre et clair, des oculaires, des lames d'étalonnage et des appareils photo numériques.
Principales caractéristiques du microscope :
- Observations d'échantillons plats opaques et polis jusqu'à 20 mm en lumière réfléchie à l'aide de techniques de microscopie en fond noir, en fond clair et en polarisation
- Observations d'échantillons translucides en lumière transmise
- Tube trinoculaire pour le montage d'un appareil photo numérique et d'un séparateur de faisceau à deux positions (100:0 et 0:100)

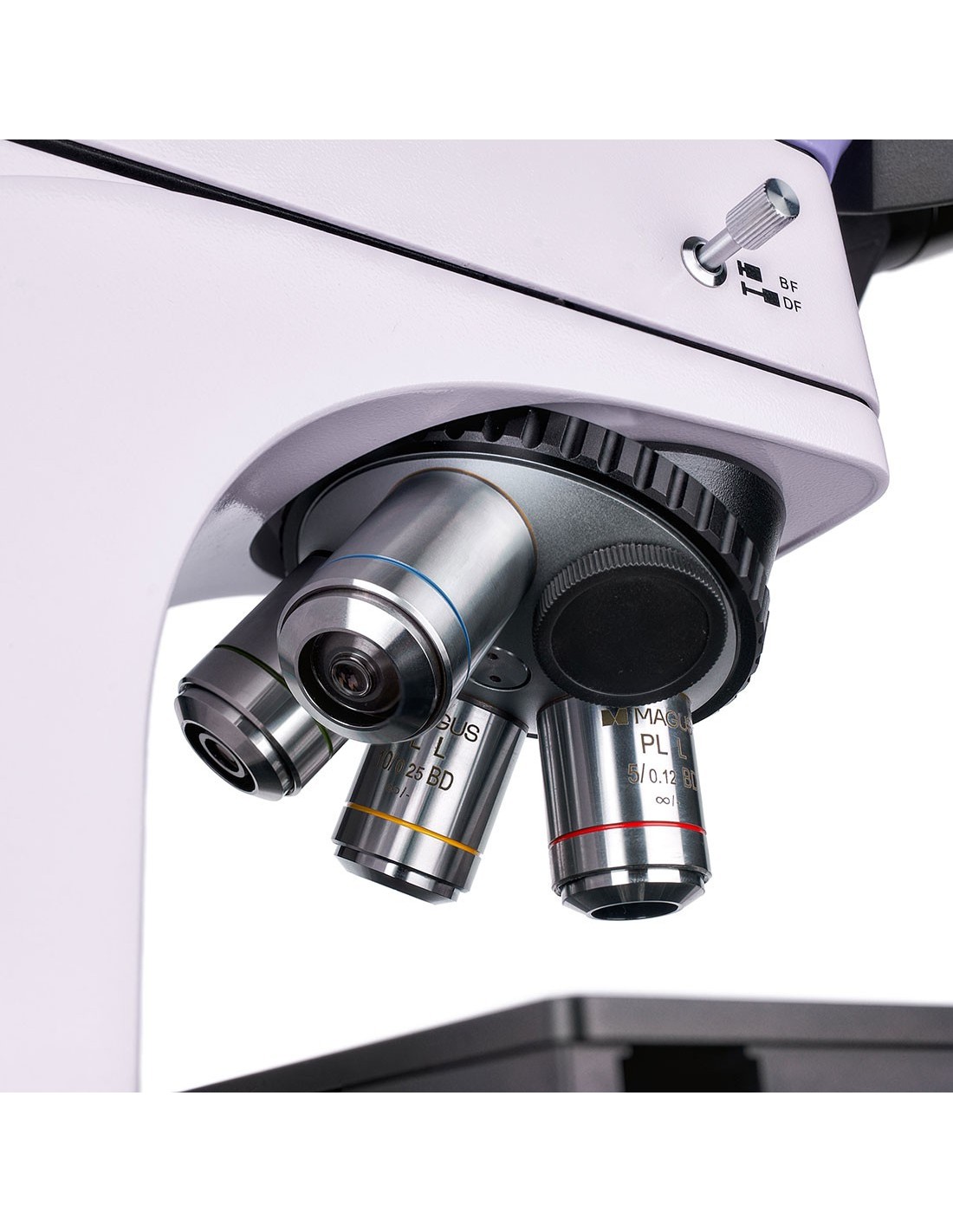

- Objectifs planachromatiques avec une longue distance de travail. L'acronyme BD signifie qu'il convient aux techniques de fond sombre et clair
- Illuminateur à lumière transmise avec lampe halogène de 30 W et illuminateur à lumière réfléchie avec lampe halogène de 50 W qui permettent une observation pratique au microscope en fond sombre
- Éclairage Köhler (lumière réfléchie) avec possibilité de centrer la source lumineuse, diaphragmes d'ouverture et de champ, filtres de couleur
- Éclairage Köhler (lumière transmise) avec condenseur Abbe centrable et réglable en hauteur, flip Objectifs à condensateur -up pour objectifs à faible grossissement
- Large gamme d'oculaires et d'objectifs entièrement compatibles
Principales caractéristiques de l'appareil photo :
- La caméra fonctionne de manière indépendante sans connexion à un PC via l'interface HDMI. Vous pouvez vous connecter à un PC via l'interface Wi-Fi et USB 3.0
- Commutation automatique entre 4K et Full HD en fonction de la résolution du moniteur
- 30 ips pour observer des objets en mouvement, enregistrer des vidéos, et le mouvement des échantillons sans décalage ni bégaiement
- Le capteur CMOS SONY Exmor/Starvis rétro-éclairé en couleur fournit des images avec un faible bruit et une sensibilité élevée à la lumière, même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
- Logiciel d'enregistrement et d'édition de photos et de vidéos, fonctions d'affichage externe, mesures linéaires et angulaires
Le paquet contient :
- Appareil photo numérique MAGUS CHD40 (appareil photo numérique, câble HDMI (1,5 m), câble USB 3.0 (1,5 m), souris avec USB, carte mémoire SD 32 Go, Adaptateur USB Wi-Fi (2 pièces), adaptateur secteur 12 V/1 A (euro), CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Moniteur LCD MAGUS MCD40
- Base avec entrée d'alimentation, source de lumière transmise et condenseur, mécanisme de mise au point, platine et nez
- Illuminateur pour observations en lumière réfléchie avec porte-ampoule
- Tête trinoculaire
- Objectif planachromatique à l'infini : PL L5x/0,12 BD WD 9,7 mm
- Objectif plan achromatique à l'infini : PL L10x/0,25 BD WD 9,3 mm
- Objectif plan achromatique à l'infini : PL L20x/0,40 BD WD 7,2 mm
- Objectif planachromatique à l'infini : PL L40x/0,60 BD WD 3,0 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.) < li>Plaque de scène transparente
- 1x adaptateur monture C
- Clé Allen
- Câble d'alimentation pour secteur AC
- Câble d'alimentation pour lumière réfléchie illuminateur li>
- Cache anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- < li>Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique infini : PL L50х/0.70 BD WD 2,5 mm
- Objectif achromatique plan infini : PL L60x/0,70 BD WD : 1,9 mm
- Objectif achromatique plan infini : PL L80x/0,80 BD WD : 0,8 mm
- Objectif achromatique plan infini : PL L100х/0,85 (sec) BD WD : 0,4 mm
- Lame de calibrage
| Marque td> | MAGUS |
| Garantie | 5 lettres |
| EAN |
| Taille du colis (LxPxH) | 35x30x75 cm |
| Poids d'expédition | 17,25 kg |
| Délimiteur | Microscope métallographique MAGUS Metal 600 BD |
| Type< /td> | lumière/optique, métallographique |
| Testé | trinoculaire |
| Tube vertical | Siedentopf |
| Angle d'inclinaison de la tête | 30° |
| Grossissement, x | Base de 50 à 400 (*facultatif : 50 à 1 000/1 250/1 500/2 000/2 500) |
| Plage de grossissement | 200x à 800x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires< /td> | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12 ,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | planachromatique à l'infini : PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/ 0,40 BD, PL L40x /0,60 DB ; hauteur parfocale 45 mm (*en option : PL L50x/0.70 BD, PL L60x/0.70 BD, PL L80x/0.80 BD, PL L100x/0.85 BD (sec)) |
| Nosepiece embout | pour 5 objectifs |
| Distance de travail, mm | 9,7 ( 5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x) ; 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 210x140 |
| Amplitude de mouvement de la scène, mm | 75/50 |
| Caractéristiques de la platine | Plateforme mécanique à deux axes, avec lame en verre |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon gauche) |
| Condenseur | lumière transmise : condenseur Abbe centrable et réglable en hauteur, NA 1,25, diaphragme d'ouverture et lentilles rabattables réglables, avec vis de fixation |
| Diaphragme | lumière transmise et réfléchie : diaphragmes d'ouverture et de champ intégrés |
| Focus< /td> | coaxial, mise au point grossière (25 mm, avec bouton de fixation et bouton de réglage de la tension) et mise au point fine (0,002 mm) |
| Eclairage | halogène |
| Réglage de la luminosité | oui |
| Alimentation | 220 ±22 V, 50 Hz, secteur AC |
| Filtres optiques | vert, bleu, jaune, satin |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires | analyseur intégré et polariseur amovible, champ sombre appareil |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté d'assemblage et d'installation td> | compliqué |
| Application | métallographique |
| Position d'éclairage |
| Méthode de recherche | champ clair, champ sombre, lumière polarisée |
| Défini avec trousse/étui/sac | couvercle anti-poussière |
| Poids, kg |
| td> | 11 |
| === Délimiteur === | Appareil photo numérique |
| Capteur | Sony Exmor/Starvis CMOS |
| Couleur/monochrome | couleur |
| Mégapixels< /td> | 8 |
| Résolution maximale, px | 3840x2160 |
| Taille du capteur< /td> | 1/1.2'' (11.14x6.26 mm) |
| Taille des pixels, µm |
| Connecteurs d'interface | Wi-Fi, HDMI 1.4, USB 3.0 |
| Possibilité de connecter un équipement supplémentaire | souris avec USB, clé (USB), adaptateur Wi-Fi (USB)< /td> |
| Sensibilité à la lumière | 1028 mV à 1/30 s |
| Rapport signal/bruit< /td> | 0,13 mV avec 1/30 s |
| Temps d'exposition | 0,14 ms – 1000 ms |
| Fréquence d'images, fps@résolution | 30@3840x2160 (HDMI), 30 @1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
| Emplacement d'installation | tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image | *.jpg, *.tif |
| Format vidéo | * .h264/*.h265, *.mp4 |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| Type d'obturateur | ERS (obturateur de rideau électronique) |
| Logiciel | HDMI : intégré ; USB : MAGUS View |
| Configuration système requise | Windows 8/10/11 (32 bits et 64 bits), Mac OS 2,8 GHz Intel Core 2 ou version ultérieure , minimum 4 Go de RAM, port USB 2.0, RJ45, CD-ROM, écran 19" ou plus |
| Type de montage | Pas C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | Adaptateur CC 12 V, 1 A |
| Spécifications de l'adaptateur secteur CC | Entrée : tension CA 100 - 240 V, 50/60 Hz, sortie : tension CC 12 V/1 A< /td> |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
| === Délimiteur == = | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| Résolution d'affichage, px | 3840x2160 (4K) |
| Format | 16:9 |
| Luminosité, cd/m² | 400 |
| Contraste | 1000:1 |
| Angle de vision horizontal/vertical, ° | 178/178 |
| Dimensions de la zone visible de l'écran (LxH ), mm | 295x165 |
| Pas de pixel (LxH), mm | 0,154x0,154 |
| Fréquence de la source optique, Hz | 60< /td> |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50 000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C | -15 — 55 |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Alimentation | AC 110-220 V, DC 5-12 V/1 A (Type C) |
| Consommation d'énergie, W | 12 (max.) |
