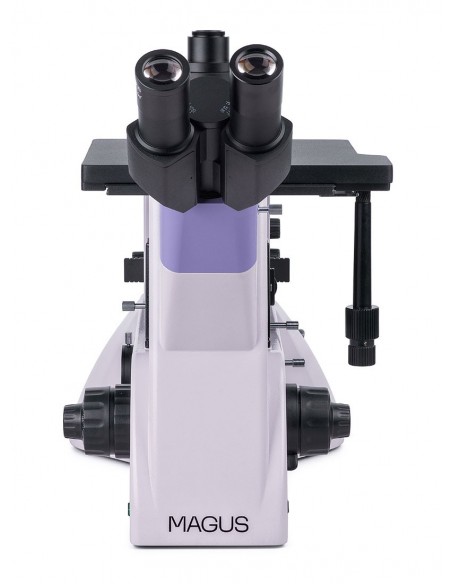

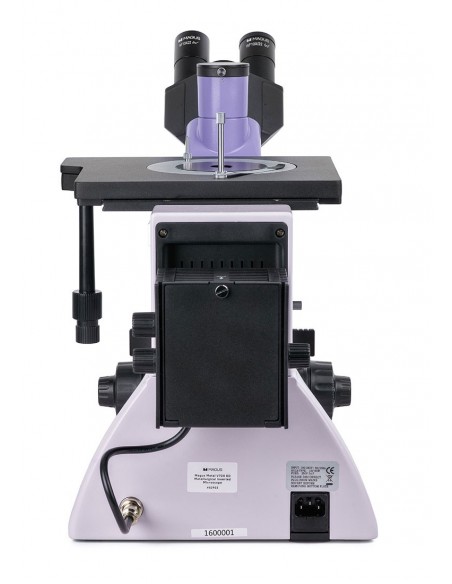

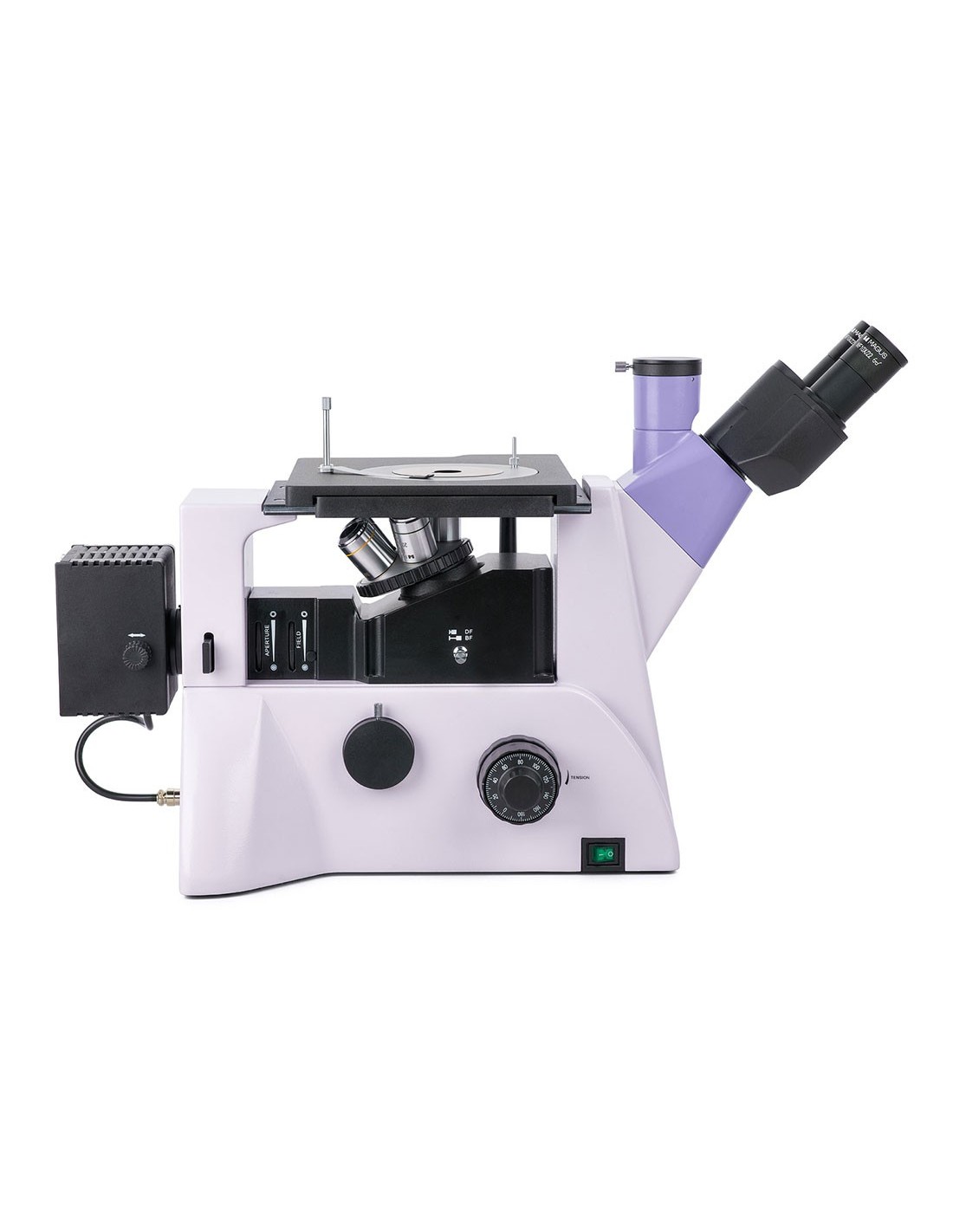

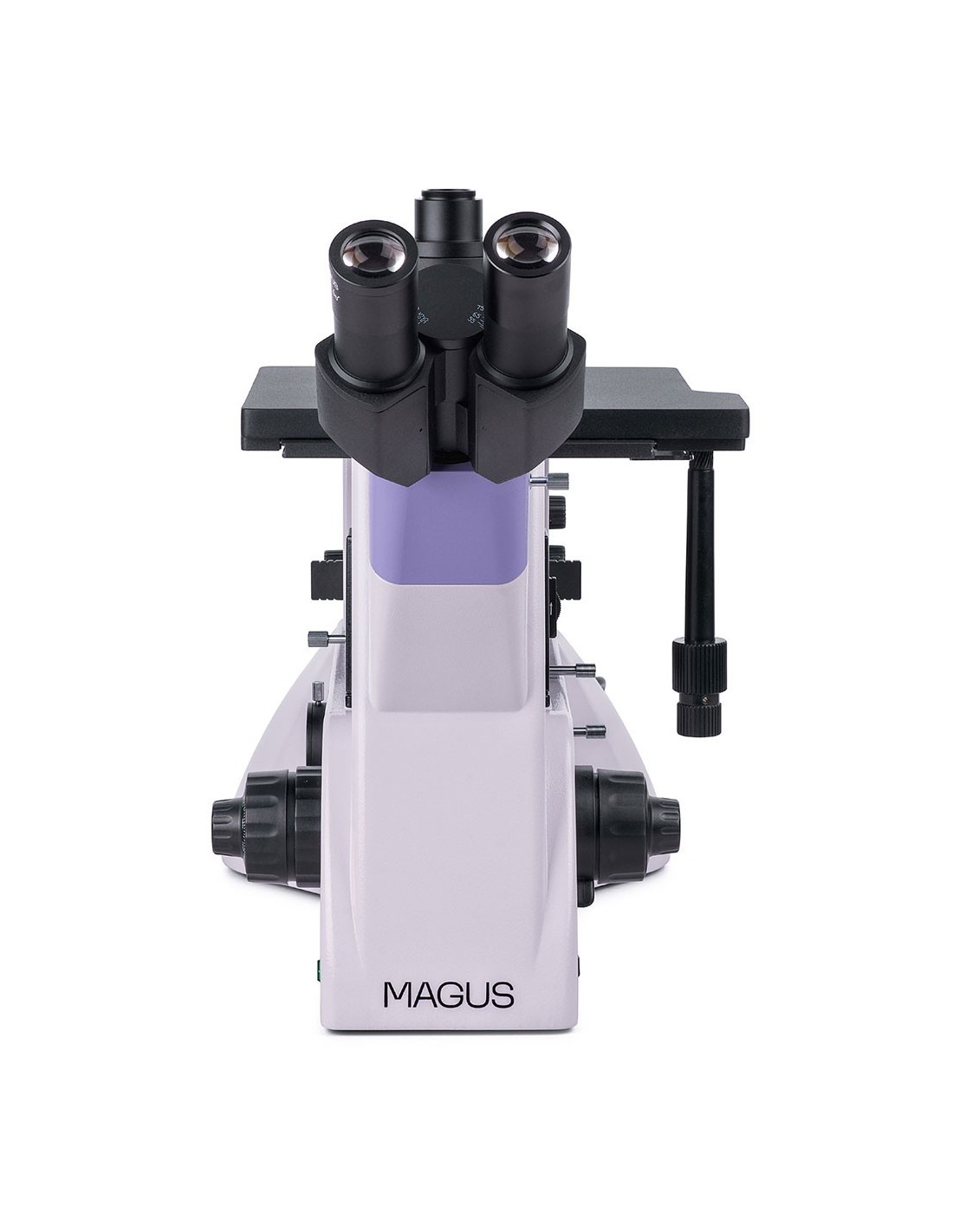

Le microscope métallographique numérique MAGUS Metal VD700 BD est un microscope métallographique inversé : cela signifie que le porte-nez est positionné sous l'échantillon et que les observations sont effectuées en lumière réfléchie. Techniques de microscopie disponibles : fond clair, fond sombre ou lumière polarisée. Ce microscope est utilisé pour l'examen des métaux, alliages, matériaux semi-conducteurs et autres matériaux non transparents de grandes dimensions pesant jusqu'à 2 kg. Il est largement utilisé dans les installations industrielles, les usines, les laboratoires de contrôle qualité ainsi que dans les universités et les centres de recherche.

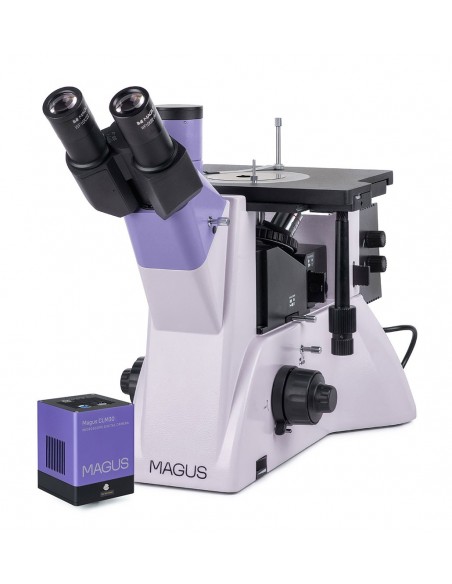

Appareil photo numérique
L'appareil photo numérique MAGUS CLM30 est conçu pour les techniques de microscopie en fond noir et à fluorescence. La caméra est équipée d'un capteur de 8,3 MP et produit des images réalistes avec une résolution de 3840x2160 px. Il est recommandé d'utiliser l'appareil photo avec des objectifs 4x, 10x, 20x et 40x. Lorsque vous utilisez des objectifs à faible grossissement, l'appareil photo permet à l'utilisateur de voir des détails plus nets.
Les vidéos sont enregistrées à 45 ips ou 70 ips selon la résolution - les vidéos se déroulent de manière fluide avec des transactions fluides et délicates entre les images. Le mouvement de l'échantillon est affiché en temps réel, sans délai. La caméra facilite l'observation d'objets en mouvement et convient aux démonstrations académiques.
La caméra est équipée d'une interface USB 3.0. La vitesse de transfert de données est 10 fois plus rapide que celle des caméras USB 2.0. La caméra haute vitesse est recommandée pour les laboratoires professionnels, la recherche ou l'enseignement universitaire.
Optique

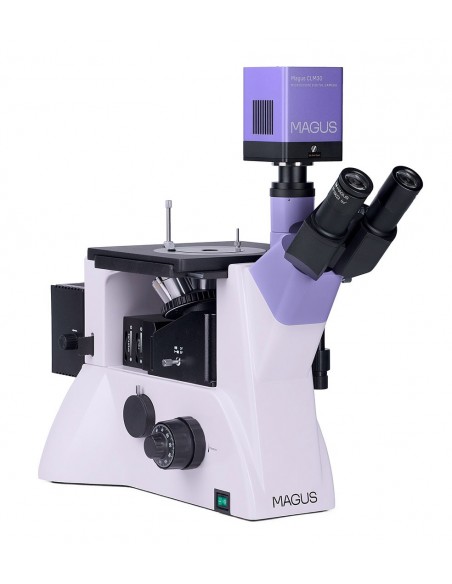

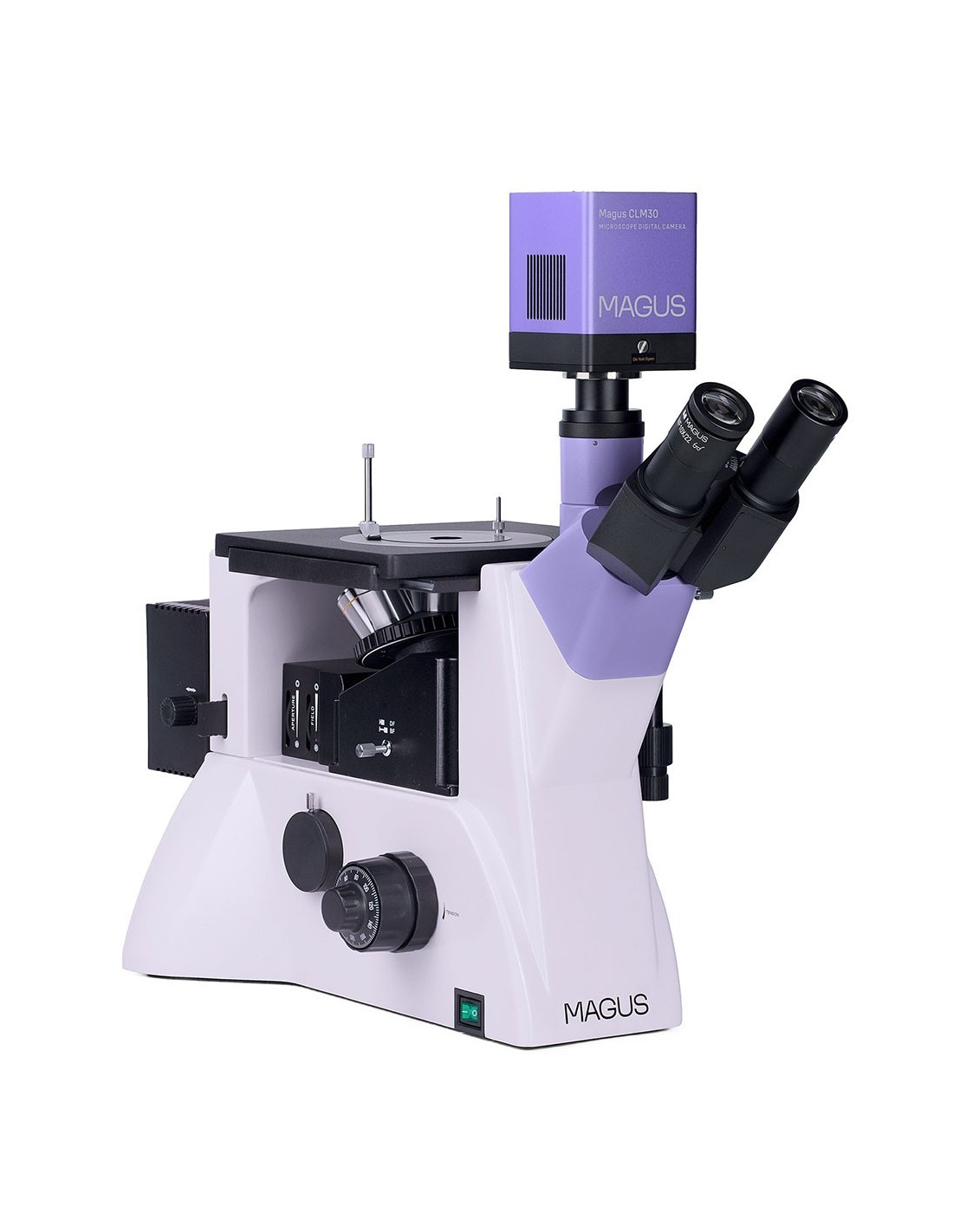

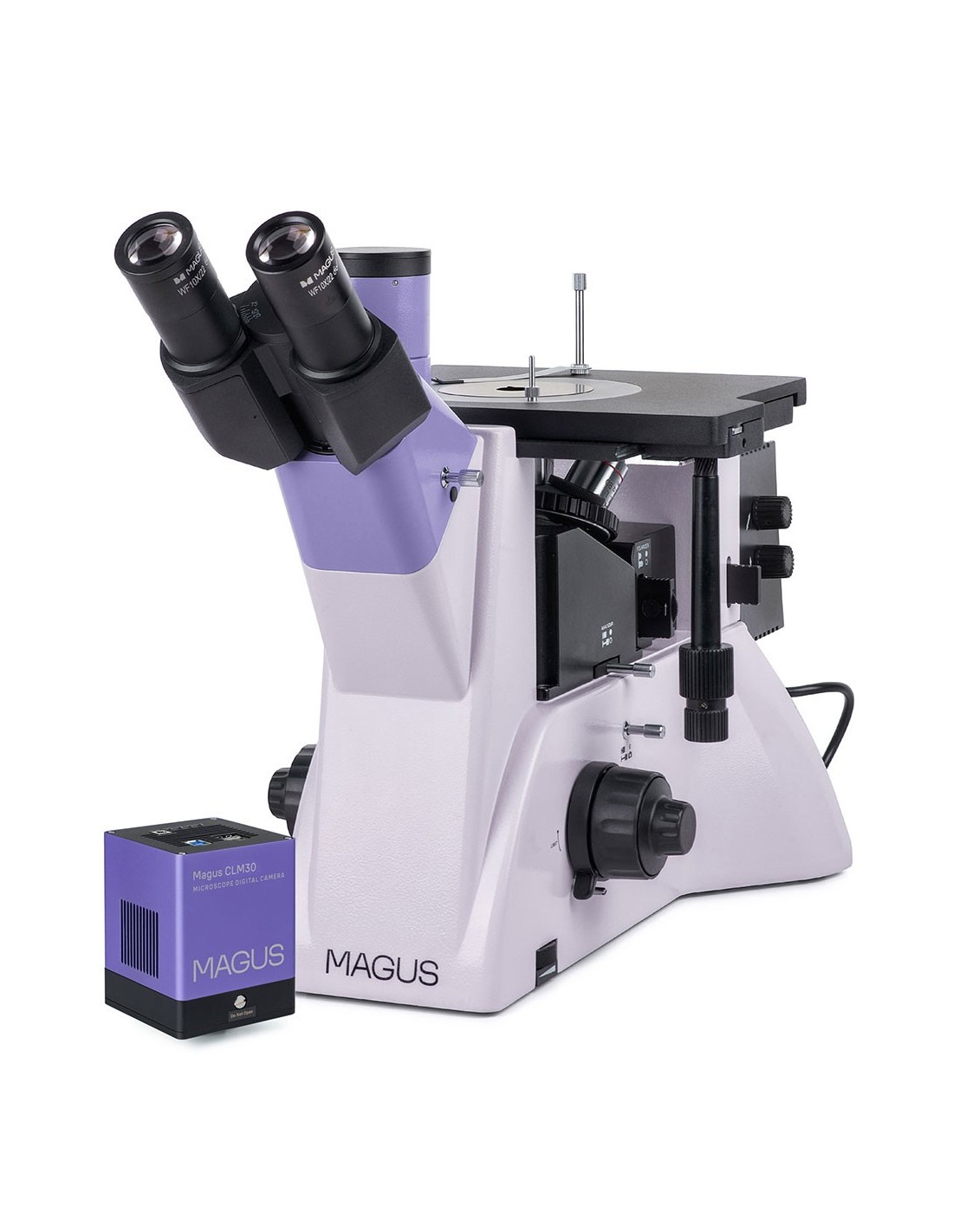

La conception du microscope permettra d'assembler la tête dans le sens normal ou en le tournant de 180°. Un appareil photo numérique et un moniteur peuvent être installés : la tête du microscope est équipée d'un tube trinoculaire et il y a un port de caméra latéral sur le cadre. Dans les deux chemins optiques, il y a un séparateur de faisceau : avec un rapport de 50:50 et 100:0 pour la tête du microscope, 100:0 et 0:100 pour le cadre.

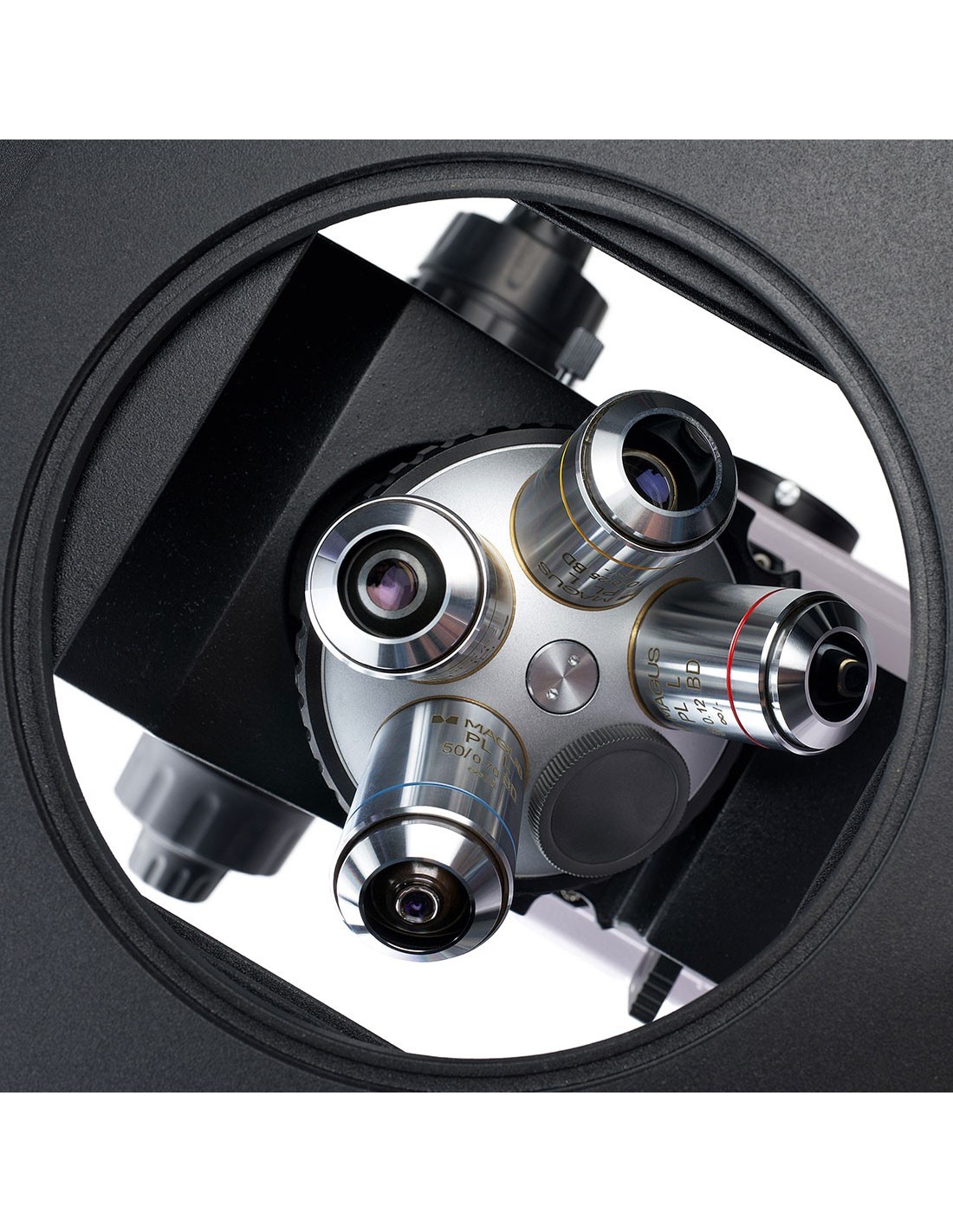

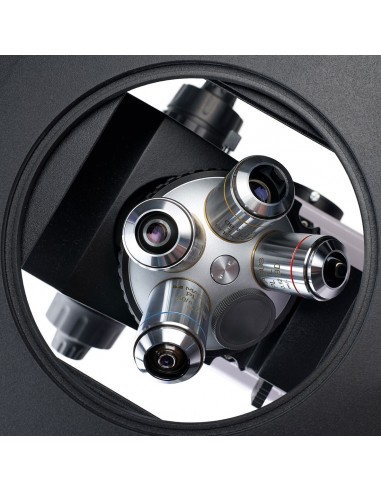

Un revolver pour 5 objectifs il est positionné en dessous de l'échantillon à observer. Il y a 4 emplacements pour installer les objectifs inclus dans l'emballage et un emplacement supplémentaire pour un objectif supplémentaire. Tous les objectifs de ce microscope sont étiquetés BD, ce qui signifie spécifiquement conçus pour la microscopie en fond clair et en fond noir, et ont une longue distance de travail.
Éclairage
Source de lumière : Lampe halogène de 50 W. La lumière chaude réduit la fatigue oculaire et est idéale pour les longues heures passées à travailler sous le microscope. Grâce à l'éclairage puissant, vous obtenez des images nettes et détaillées en utilisant n'importe quelle technique de microscopie et n'importe quel objectif. La source lumineuse peut être centrée le long des trois axes et l'éclairage Köhler peut être réglé via les diaphragmes de champ et d'ouverture. Le système d'éclairage pour les observations de lumière réfléchie comprend également un dispositif de polarisation et l'instrumentation nécessaire pour la microscopie à fond noir.
Mécanisme de platine et de mise au point
Une platine ronde et rotative L'assiette est positionnée au centre de la table. Différentes plaques peuvent être utilisées, selon l'observation que l'on souhaite faire : elles diffèrent les unes des autres par le diamètre du trou : 10 mm, 20 mm ou 30 mm. Après avoir placé l'échantillon sur la scène, vous pouvez le sécuriser avec un système de support. L'échantillon se déplace intégralement avec la platine dans deux directions : le long du réglage de la netteté. Des boutons coaxiaux pour une mise au point grossière et fine (vis grossière et fine) sont positionnés des deux côtés afin que vous puissiez poser vos mains sur la table tout en utilisant le microscope, sans avoir à les tenir en l'air pour régler la mise au point.
Accessoires
En ajoutant des accessoires supplémentaires au microscope MAGUS Metal V700 BD, vous pouvez augmenter ses performances. La gamme d'accessoires comprend des oculaires, des objectifs à fond noir et à fond clair avec une longue distance de travail, des appareils photo numériques et des lames d'étalonnage.
Principales caractéristiques du microscope :
- Scène avec plaque ronde et trous de 10 mm, 20 mm et 30 mm ; adapté à l'examen d'échantillons volumineux et lourds
- Techniques de microscopie en fond clair, en fond sombre ou en lumière polarisée
- Possibilité de faire pivoter la tête du microscope de 180° lors de l'installation
- Deux options pour loger l'appareil photo numérique et installer un moniteur : le tube trinoculaire et le port latéral de la caméra ; séparateur de faisceau : 100:0 et 0:100 dans le cadre du microscope, 50:50 et 100:0 dans la tête trinoculaire
- Éclairage puissant avec lampe halogène (50 W) pour des observations confortables grâce aux techniques de fond sombre, contrôle de la luminosité, éclairage Köhler, filtres de couleur et source de lumière centrable sur trois axes
- Accessoires en option pour améliorer les performances du microscope
Caméra clé caractéristiques :
- Pour la microscopie sur fond noir et à fluorescence avec des objectifs 4x, 10x, 20x et 40x
- Résolution de 8,3 MP : lorsque vous effectuez des observations avec des lentilles à faible grossissement, le la caméra permet à l'utilisateur de voir des détails plus nets
- 45 ips et 70 ips, respectivement à une résolution de 3840x2160 pixels et 1920x1080 pixels, pour observer des échantillons avec des éléments mobiles, pour l'enregistrement vidéo et pour déplacer l'échantillon sans saccades ni retards
- La cellule Peltier abaisse la température du capteur lors d'un fonctionnement prolongé et élimine le bruit thermique, permettant ainsi l'utilisation d'un obturateur à longue vitesse lors de la prise de photos.
- Le SONY Exmor rétro-éclairé couleur Le capteur CMOS offre des images avec un faible bruit et une sensibilité élevée à la lumière, même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
- Interface USB 3.0 pour un transfert de données rapide et fluide
- Logiciel pour l'enregistrement et l'édition de photos et de vidéos, fonctions d'enregistrement, affichage externe, linéaire et mesures angulaires

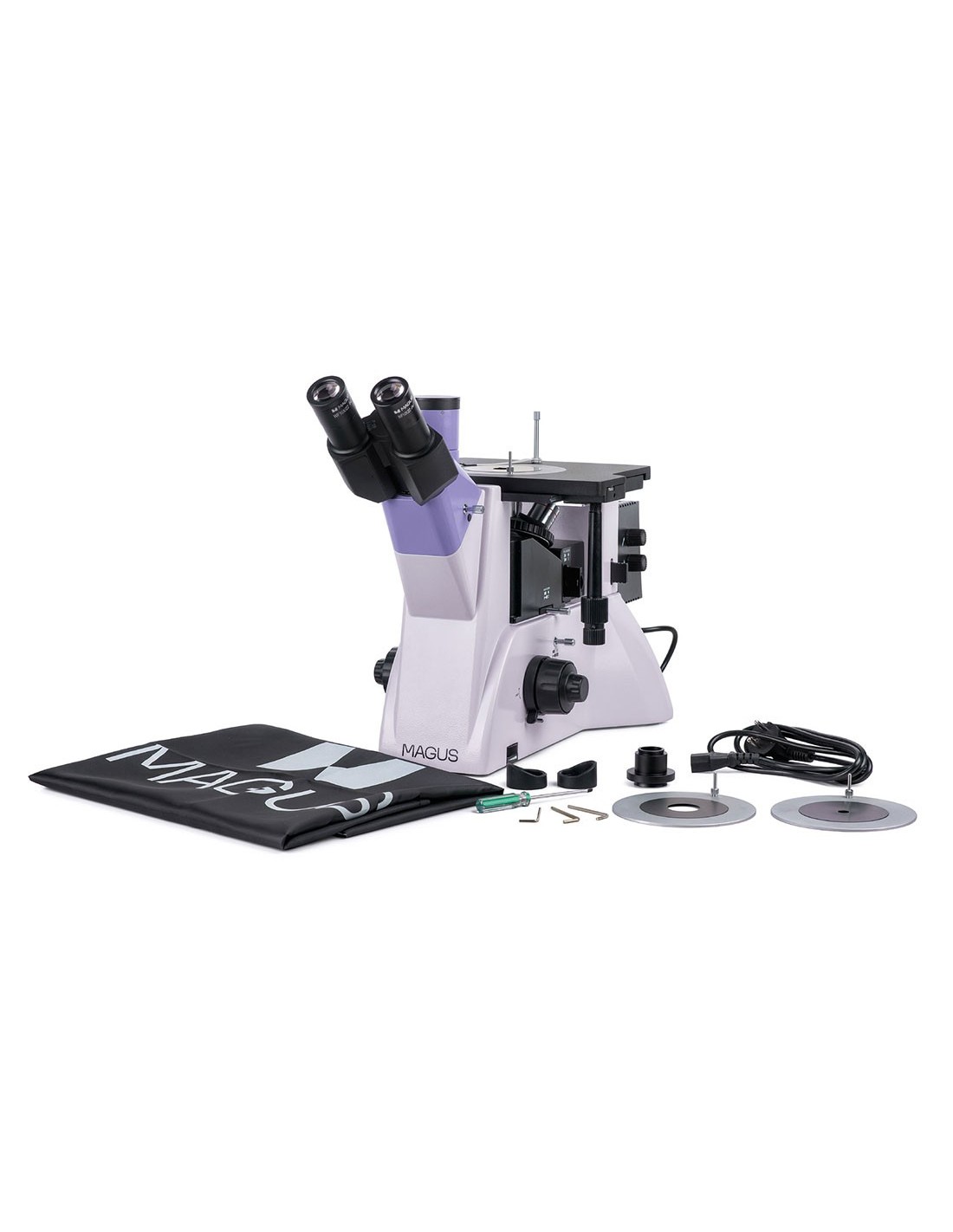

Le paquet contient :
- L'appareil photo numérique MAGUS CLM30 (appareil photo numérique, câble USB, 12 V, 3 A, étui de transport, CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Stand avec entrée d'alimentation, mécanisme de mise au point, platine et porte-nez li>
- Illuminateur pour réflexion observations de lumière avec boîtier d'ampoule
- Tête trinoculaire
- Objectif planachromatique infini : PL L5x/0,12 BD WD 9,7 mm
- Objectif achromatique plan infini : PL L10x/0,25 BD WD 9,3 mm
- Objectif achromatique plan infini : PL L20x/0,40 BD WD 7,2 mm
- Objectif planachromatique infini : PL L50х/0,70 BD WD 2,5 mm

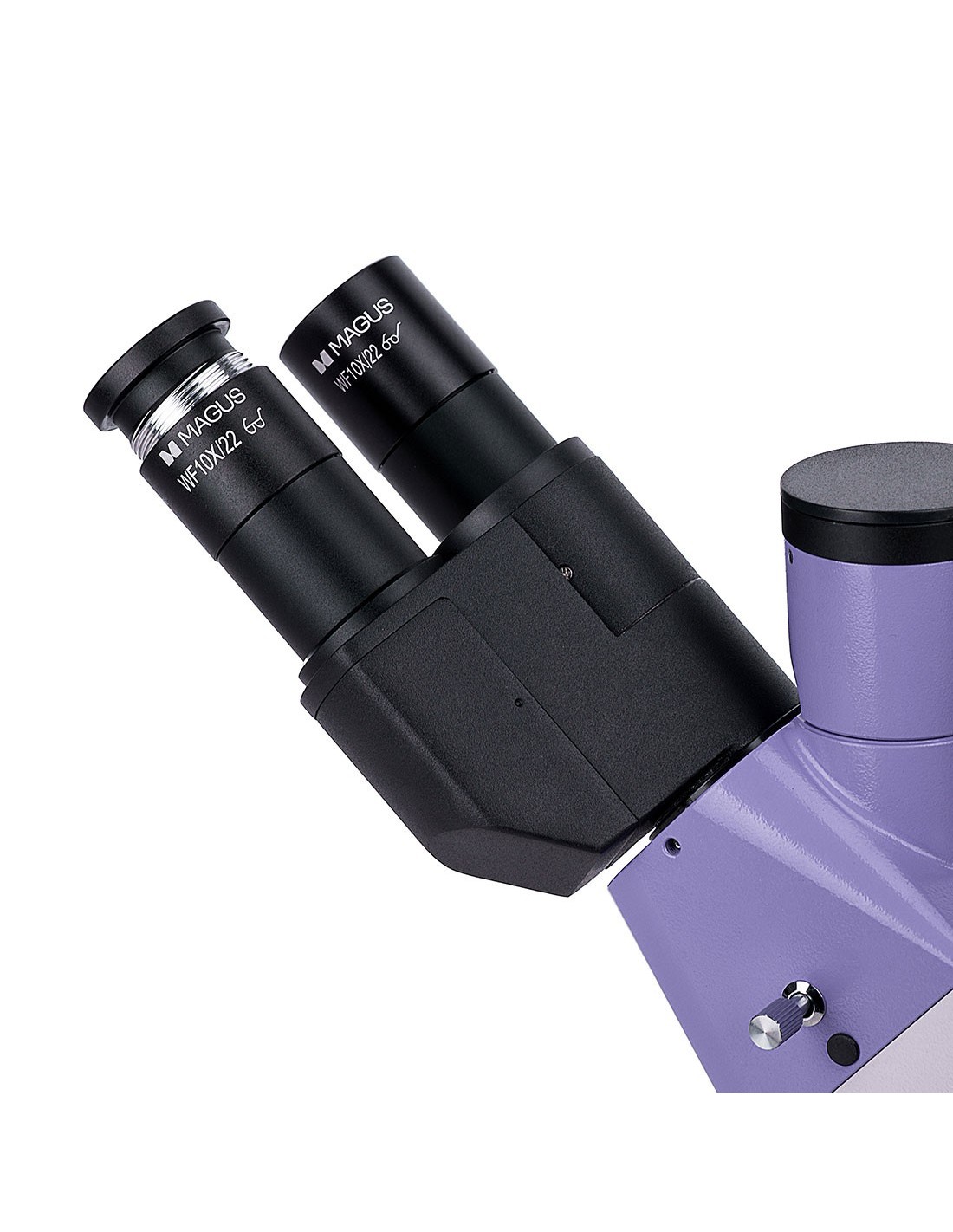

- 10x /Oculaire de 22 mm avec dégagement oculaire long (2 pièces)
- 1x adaptateur à monture C
- Clé Allen
- Câble d'alimentation secteur
- Cache anti-poussière
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- 10x/ Oculaire 22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x /12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif achromatique plan infini : PL L40x/0.60 BD WD 3.0 mm
- Objectif achromatique plan infini : PL L60x/0,70 BD WD : 1,9 mm
- Objectif achromatique plan infini : PL L80x/0,80 BD WD : 0,8 mm
- Objectif achromatique plan infini infini : PL L100х/0.85 (sec) BD WD : 0.4 mm
- Lame de calibrage
| Mark | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555018485 |
| Taille du colis (LxlxH) | 49x34x68 cm |
| Poids d'expédition | 19,3 kg |
| Délimiteur | Microscope métallographique inversé MAGUS Metal V700 BD |
| Type | lumière/optique, métallographique |
| Tête | trinoculaire |
| Tube vertical |
| Angle d'inclinaison de la tête | 45° |
| Grossissement, x | Base 50–500 (*facultatif : 50–1 000/1250/1500/2000/2500) |
| 200x à 800x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires |
| Objectifs | planachromatique à l'infini : PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/ 0,40 BD, PL L50x /0,70 DB ; hauteur parfocale 45 mm (*en option : PL L40x/0.60 BD, PL L60x/0.70 BD, PL L80x/0.80 BD, PL L100x/0.85 BD (sec)) |
| Nosepiece embout | pour 5 objectifs |
| Distance de travail, mm | 9,7 ( 5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x) ; 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 242x200 |
| Amplitude de mouvement de la scène, mm | 30/30 |
| Caractéristiques de la scène | mécanique à deux axes, plateau tournant Ø130 mm avec trous Ø10 mm, Ø20 mm et Ø30 mm |
| Diaphragme | champ et ouverture intégrés |
| Mise au point | mise au point coaxiale, grossière (avec bouton de réglage de la tension de la vis micrométrique et fixation du bouton) et mise au point fine (0,002 mm vis micrométrique) |
| Halogène |
| oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | 12 V/50 W |
| Filtres optiques | vert, bleu, jaune, satiné |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires | analyseur et polariseur amovibles, dispositif à champ sombre |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Assemblage et niveau de difficulté d'installation | compliqué |
| Application | métallographique |
| Position d'éclairage | inférieure |
| Méthode de recherche | champ clair, champ sombre, lumière polarisée |
| === Délimiteur === | Numérique caméra |
| Capteur | SONY Exmor CMOS |
| Couleur |
| Mégapixels | 8,3 |
| 3840x2160 |
| Taille du capteur | 1/1.2'' (11,14x6,26 mm) |
| Pixel taille, µm | 2,9x2,9 |
| Module thermoélectrique biphasé (cellule Peltier) pour régler la température à 42°C en dessous de la température ambiante td> | oui |
| Sensibilité à la lumière | 5970 mV avec 1/30 s |
| Rapport signal sur bruit | 0,15 mV à 1/30 s |
| Temps d'exposition | 0,1 ms – 1 h |
| Enregistrement vidéo | oui |
| Frame rate, fps@resolution | 45@3840x2160 , 70@1920x1080 |
| Capacité numérique ADC (bit) | 8/12 (sélectionnable) |
| Emplacement d'installation | Tube trinoculaire |
| Format vidéo |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| ERS (obturateur à rideau électronique) |
| Balance des blancs | manuel, automatique |
| Contrôle de l'exposition | manuel, automatique |
| Fonctionnalités du logiciel | taille de l'image, luminosité, contrôle de l'exposition< /td> |
| Logiciel | MAGUS View |
| Configuration système requise | Windows 8/10 /11 (32 bits et 64 bits), Mac OS 0,8 GHz Intel Core 2 ou version ultérieure, minimum 2 Go de RAM, port USB 3.0, CD-ROM, 17" ou plus |
| Alimentation de la caméra | CC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
