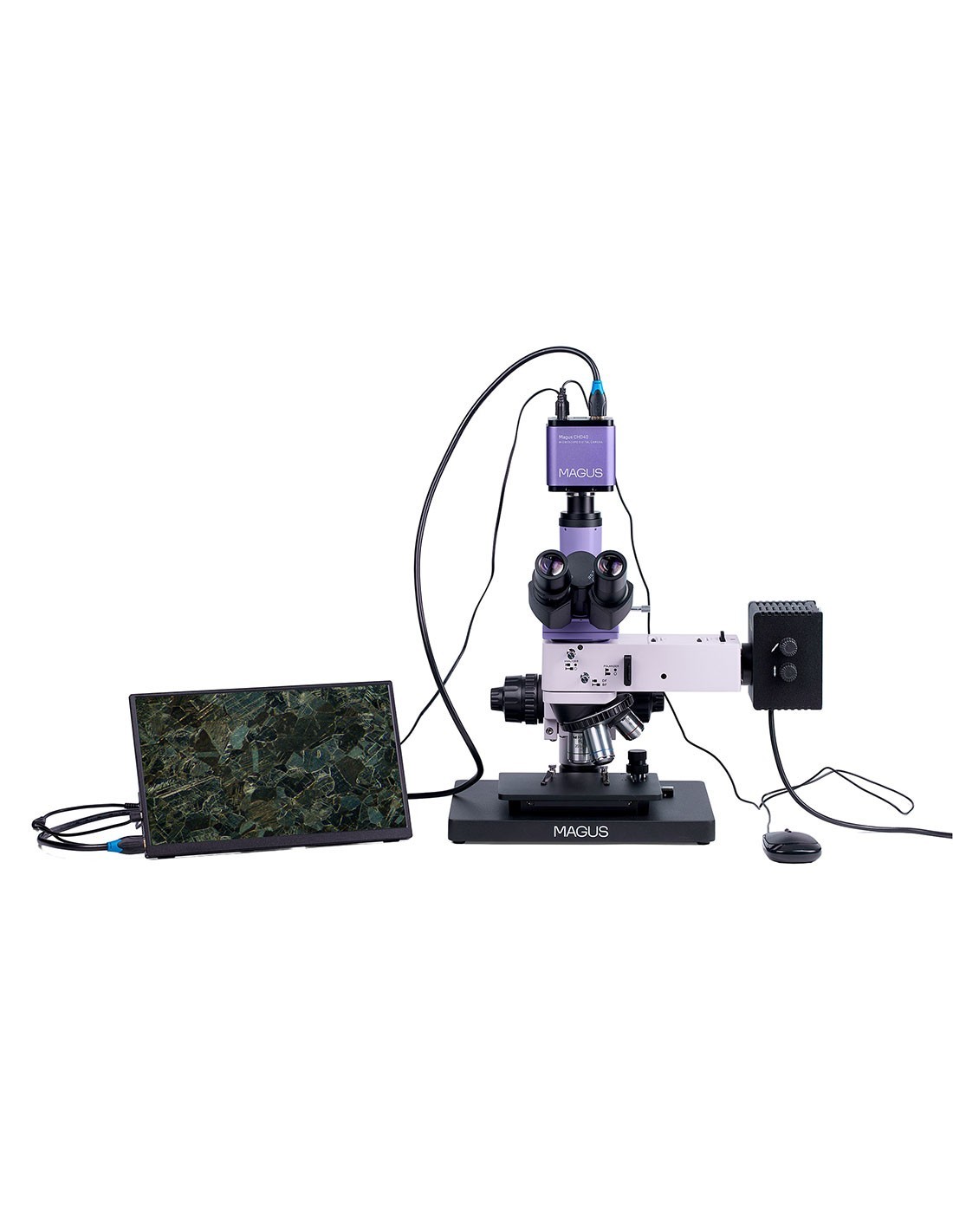

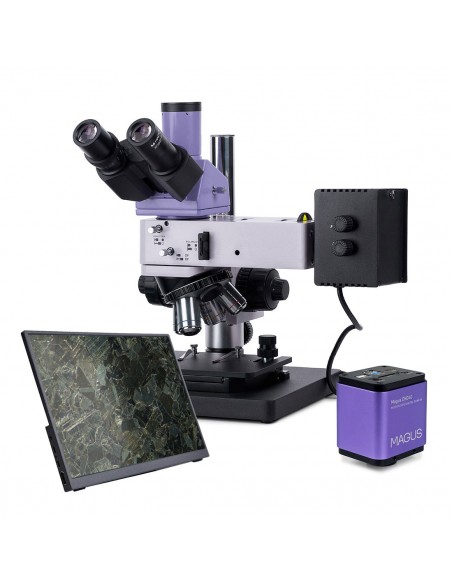

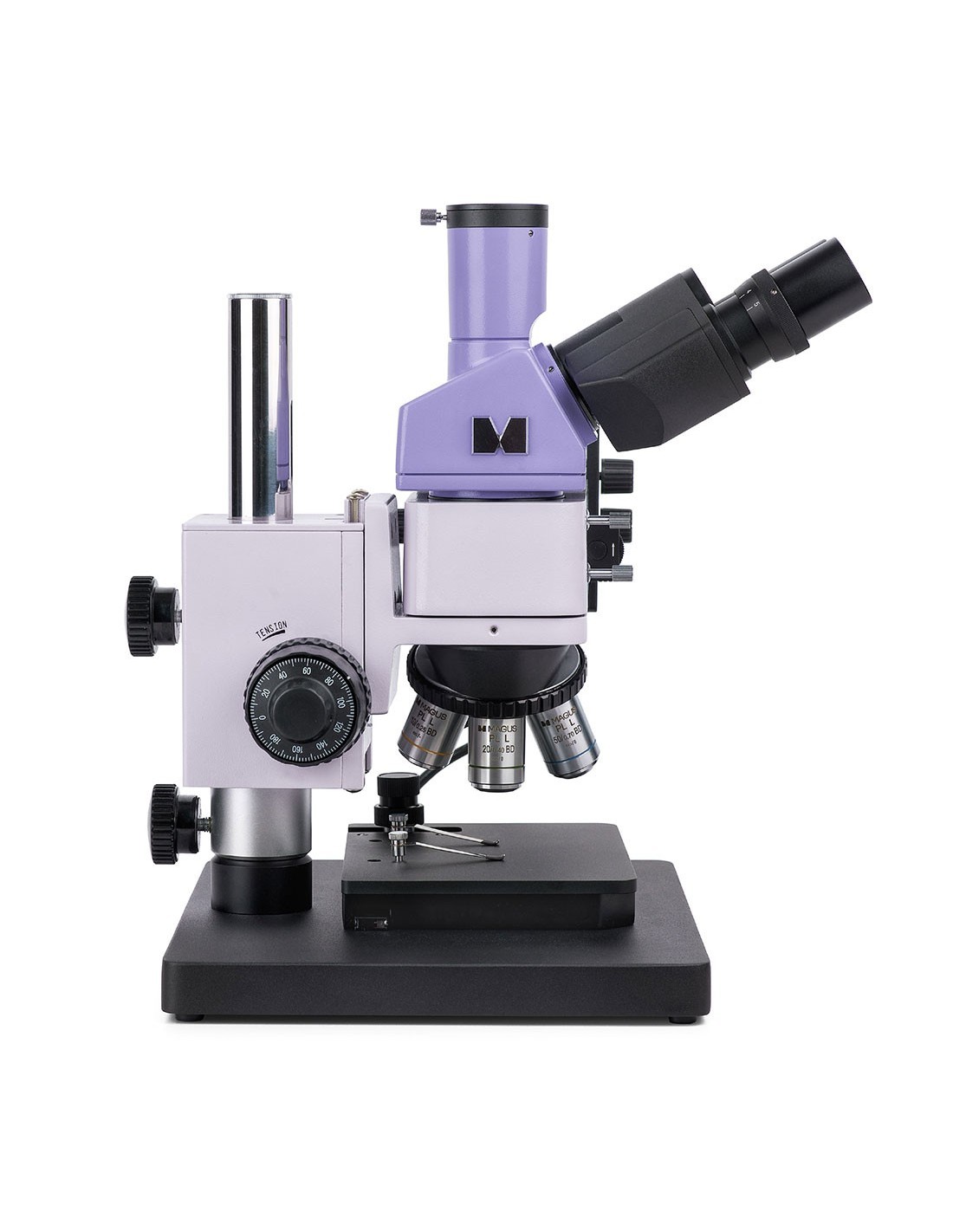

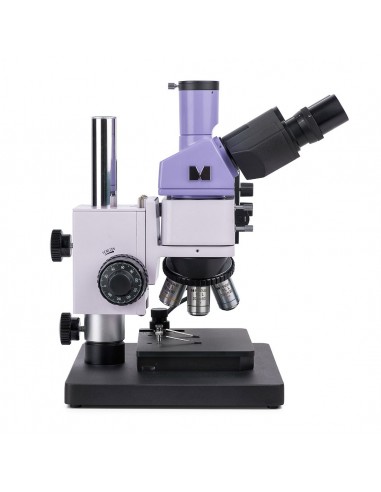

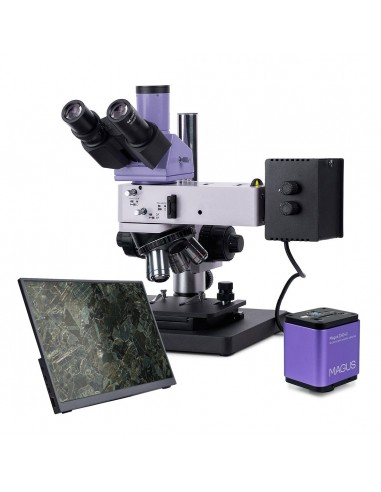

Microscope métallographique numérique LCD MAGUS Metal D630 BD pour les techniques de microscopie en fond clair, en fond sombre et en polarisation. Un éclairage halogène puissant produit une image de qualité avec n’importe quel objectif et méthode de microscopie. Le microscope est conçu pour le contrôle qualité et l'étude de la microstructure des matériaux semi-conducteurs, des métaux et des objets opaques. Il est utilisé pour mener des recherches dans les usines de fabrication, les laboratoires des centres de recherche et les départements universitaires.
Appareil photo numérique
MAGUS CHD40 est un appareil photo numérique HDMI doté de trois interfaces vidéo et d'une commutation automatique entre Full HD et 4K en fonction de la résolution du moniteur.< br / > La caméra est équipée d'un capteur de 8 MP et produit des images réalistes avec une résolution 4K (3840 x 2160 px) lorsqu'elle est connectée via HDMI ou USB 3.0. Lorsqu'elle est connectée via Wi-Fi, la qualité d'image est Full HD (1920 x 1080 px).
La caméra utilise une interface HDMI pour se connecter directement à un téléviseur, un moniteur ou un projecteur. De cette manière, la caméra fonctionne de manière autonome sans connexion à un PC. L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. Vous pouvez connecter l'appareil photo à un PC via Wi-Fi ou USB 3.0. La vidéo est enregistrée à 30 ips.
La caméra combine un taux FPS élevé et une bande passante HDMI élevée. Les vidéos apparaissent donc brillantes sans se figer ni sauter entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur
Le MAGUS Le moniteur MCD40 est conçu pour utiliser un système d'affichage de microscope MAGUS. Il est connecté à une caméra montée sur le microscope pour afficher des images en temps réel. Prend en charge les caméras avec connexion HDMI et résolution 4K. L'écran mesure 13,3 pouces. La matrice IPS offre des images lumineuses avec des angles de vision larges. Si vous regardez l'écran de côté, la reproduction des couleurs n'est pas déformée. Vous pouvez placer l'écran sur une table ou une étagère à l'aide d'un support pliable ou l'installer directement sur la base de la caméra ou du microscope.
Optique
La tête trinoculaire est équipé d'un tube trinoculaire dans lequel est monté l'appareil photo numérique (non inclus). Vous pouvez diriger le faisceau lumineux sur l'oculaire ou le tube trinoculaire à l'aide d'un bouton de sélection du trajet lumineux sur la caméra/l'oculaire. La tête trinoculaire est inclinée à 30° pour faciliter l'observation. La bague de réglage dioptrique est positionnée sur le tube optique gauche.

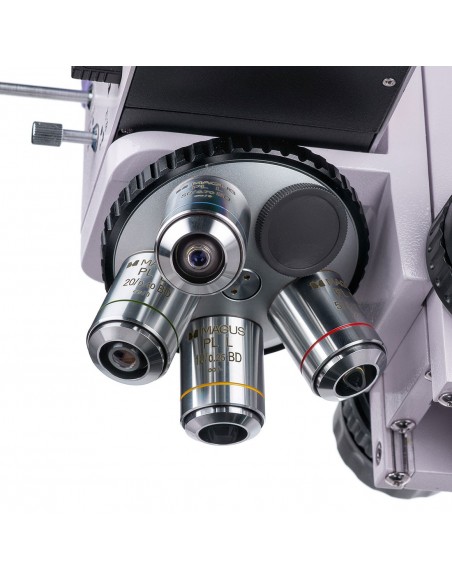

Une fois les lentilles incluses dans le kit montées sur le nez, un emplacement pour une lentille supplémentaire sera disponible. Tous les objectifs de base sont planachromatiques, avec une longue distance de travail, adaptés à la microscopie en fond clair et sombre.

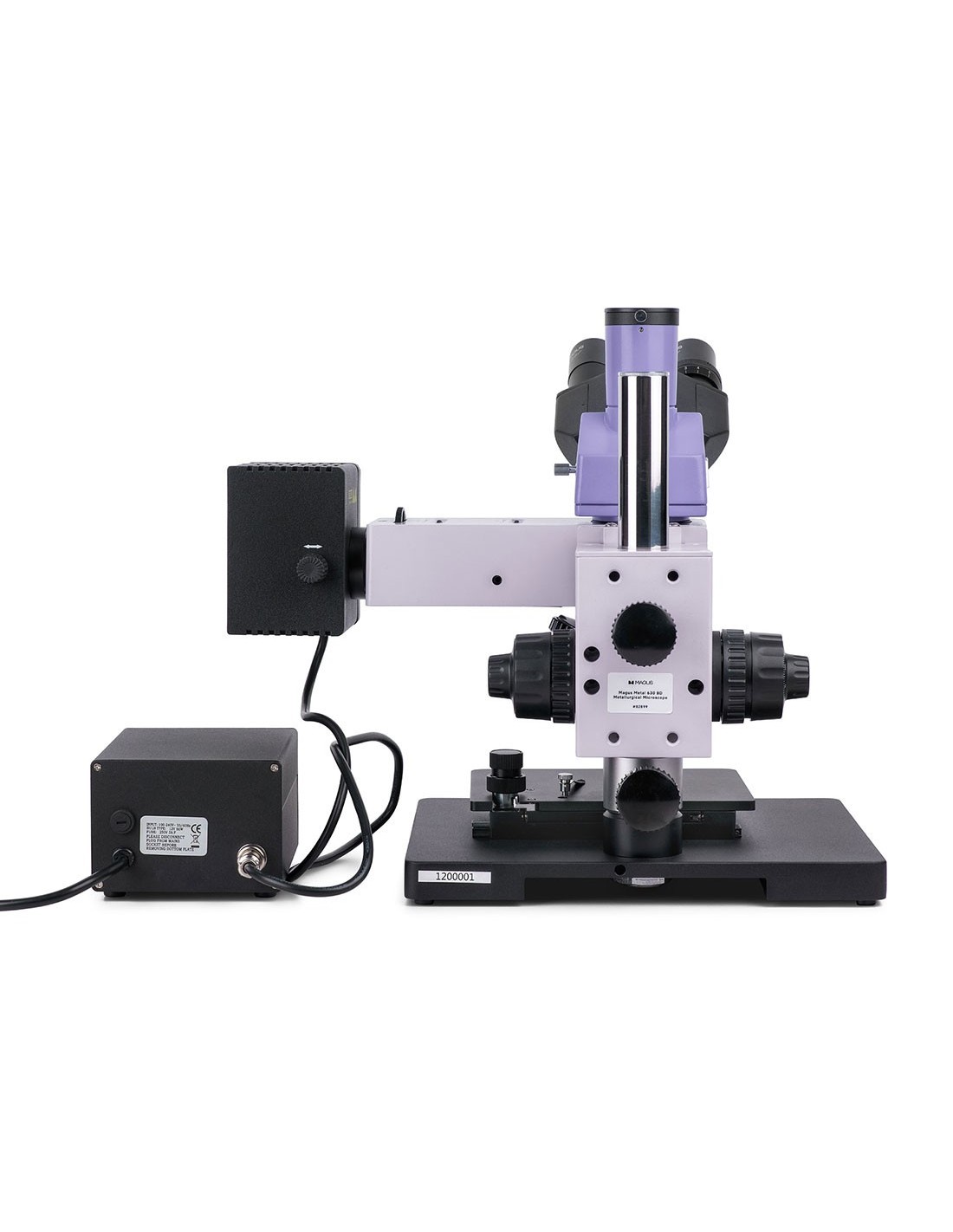

Éclairage
Pour les observations en fond sombre, le microscope dispose d'une lampe halogène de plus grande puissance (50 W). De plus, le système d'éclairage par lumière réfléchie comprend : un ensemble de filtres, des diaphragmes de champ et d'ouverture, un dispositif de champ sombre, un analyseur intégré et un polariseur amovible. Les ouvertures et la source lumineuse peuvent être centrées. Vous pouvez configurer la méthode d'éclairage Köhler.

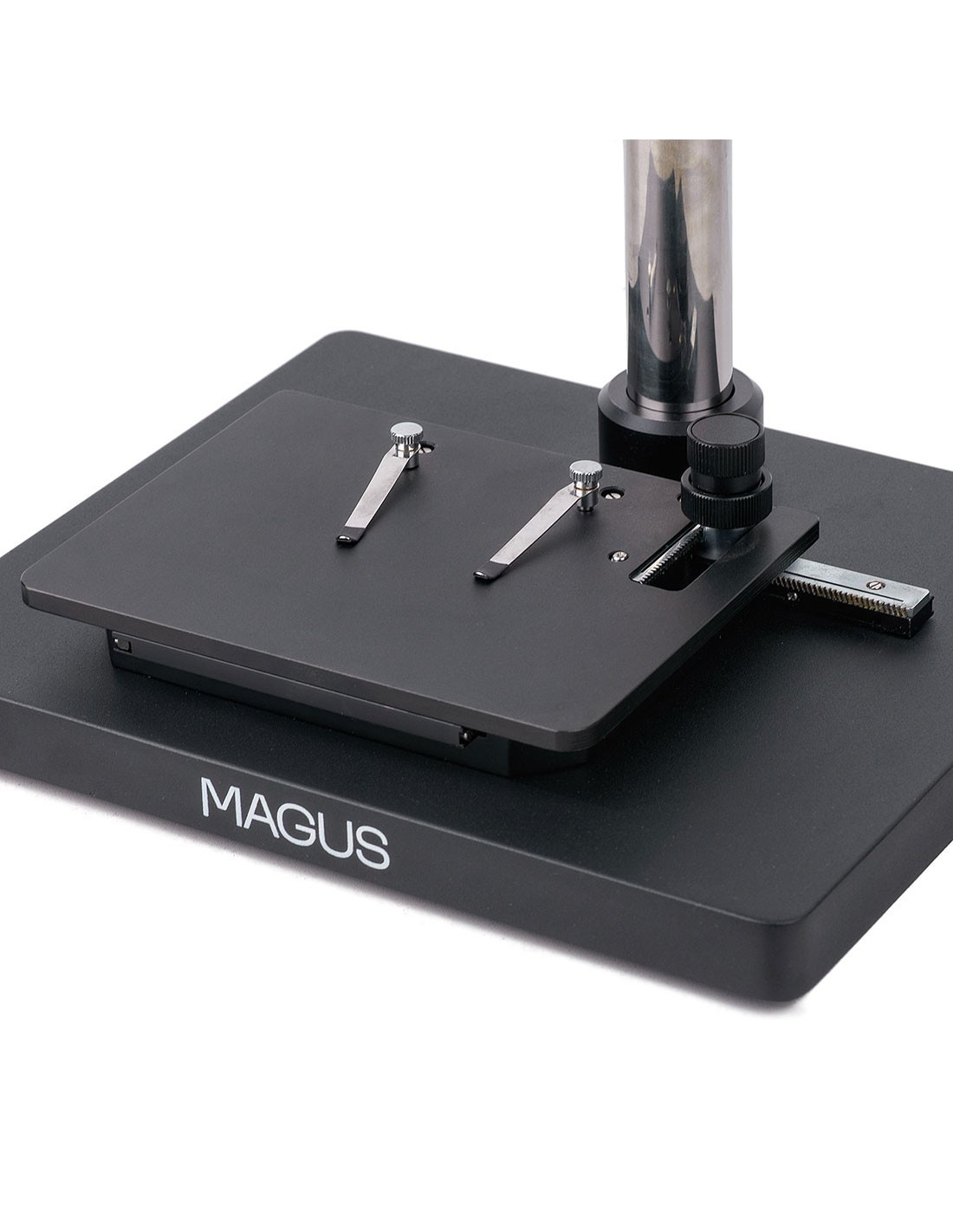

Plaque et mécanisme de mise au point
Le microscope est doté d'un support et d'un mécanisme de mise au point de conception intéressante et l'échantillon analysé peut être de n'importe quelle taille et hauteur. Il se caractérise également par ses petites dimensions, qui permettent de positionner le microscope sur des surfaces d'une hauteur maximale de 40 cm. Les boutons de mise au point grossière et fine sont coaxiaux et sont situés des deux côtés du corps du microscope. Vous pouvez également régler le réglage grossier de la tension.
Accessoires
Des accessoires supplémentaires du microscope MAGUS Metal 630 BD peuvent être commandés séparément. Ceux-ci incluent des oculaires compatibles, des objectifs avec une longue distance de travail pour les techniques de fond clair et sombre, des lames d'étalonnage et des appareils photo numériques.
Principales caractéristiques du microscope :
- Convient à l'étude de spécimens opaques de toutes hauteurs et tailles
- Tête trinoculaire avec tube trinoculaire pour le montage d'un appareil photo numérique et d'un séparateur de faisceau 100:0 et 0:100 li>
- Observations de la lumière réfléchie à l'aide de techniques de microscopie en champ clair, en champ sombre et à polarisation
- La puissance de la source de lumière halogène a été augmentée à 50 W (adaptée au champ sombre)
- li>
- Diaphragmes d'ouverture et de champ pour l'éclairage de Köhler et un ensemble de filtres de couleur, centrage des deux diaphragmes et d'une source lumineuse.
- Support de conception compacte pour le montage du microscope dans de petits espaces
- Support avec conception compacte pour monter le microscope dans de petits espaces li>
- Une large gamme d'accessoires en option
Principales caractéristiques de la caméra :
- La caméra fonctionne de manière autonome sans connexion à un PC via une interface HDMI. Vous pouvez vous connecter à un PC via l'interface Wi-Fi et USB 3.0
- Commutation automatique entre 4K et Full HD en fonction de la résolution du moniteur
- 30 ips pour observer des objets en mouvement, enregistrer des vidéos, et le mouvement des échantillons sans décalage ni bégaiement
- Le capteur CMOS SONY Exmor/Starvis rétro-éclairé en couleur fournit des images avec un faible bruit et une sensibilité élevée à la lumière, même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
- Logiciel d'enregistrement et d'édition de photos et de vidéos, fonctions d'affichage externe, mesures linéaires et angulaires
Le paquet contient :
- Appareil photo numérique MAGUS CHD40 (appareil photo numérique, câble HDMI (1,5 m), câble USB 3.0 (1,5 m), souris avec USB, carte mémoire SD 32 Go, Adaptateur USB Wi-Fi (2 pièces), adaptateur secteur 12 V/1 A (euro), CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Moniteur LCD MAGUS MCD40
- Support avec mécanisme de mise au point, platine et porte-nez
- Illuminateur pour observations de lumière réfléchie avec boîtier d'ampoule
- Tête trinoculaire
- Objectif achromatique plan infini : PL L5x/0.12 BD WD 9,7 mm
- Objectif achromatique plan infini : PL L10x/0,25 BD WD 9,3 mm
- Objectif plan achromatique infini : PL L20x/0,40 BD WD 7,2 mm
- Objectif Plan achromatique infini : PL L50х/0,70 BD WD 2,5 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- 1x adaptateur monture C
- Clé Allen
- Base avec entrée d'alimentation
- Câble d'alimentation
- Câble d'alimentation de l'illuminateur à lumière réfléchie
- Couvercle anti-poussière
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique à l'infini : PL L40x/0,60 BD WD 3,0 mm
- Objectif plan achromatique à l'infini : PL L60x/0.70 BD WD 1.9 mm
- Objectif plan achromatique à l'infini : PL L80x/0.80 BD WD 0.8 mm
- Objectif planachromatique infini : PL L100х/0.85 (sec) BD WD 0.4 mm
- Lame de calibrage
| Marque | MAGUS |
| 5 lettres |
| EAN< /td> | 5905555018379 |
| Paquet taille (LxLxH) | 39x37x73 cm |
| Poids d'expédition | 22,25 kg |
| Microscope métallographique MAGUS Metal 630 BD |
| léger/optique, métallographique |
| Tête | trinoculaire |
| Siedentopf |
| Angle d'inclinaison de la tête | 30° |
| Grossissement x | Base 50–500 (*en option : 50– 1000/1250/1500/2000/2500) |
| Plage de grossissement | 200x à 800x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | planachromatique à l'infini : PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/ 0,40 BD, PL L50x /0,70 DB ; hauteur parfocale 45 mm (*en option : PL L40x/0.60 BD, PL L60x/0.70 BD, PL L80x/0.80 BD, PL L100x/0.85 BD (sec)) |
| Nosepiece embout | pour 5 objectifs |
| Distance de travail, mm | 9,7 ( 5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x) ; 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 185x140 |
| Amplitude de mouvement de la scène, mm | 35/30 |
| Caractéristiques de la scène | Plateforme mécanique à deux axes ; Dimensions de la base du microscope : 300x240 mm |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon gauche) |
| Mise au point | coaxiale, grossière (avec réglage de la tension de mise au point grossière) et fine mise au point (0,002 mm) |
| Halogène |
| Réglage de la luminosité |
| Réglage de la luminosité |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | 12 V/50 W |
| Filtres optiques | vert, bleu, jaune, dépoli< /td> |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires |
| Niveau utilisateur | utilisateurs experts, professionnels |
| compliqué |
| Application | métallographique |
| Méthode de recherche | champ clair, champ sombre, lumière polarisée |
| Ensemble avec trousse/étui/sac | housse anti-poussière |
| === Délimiteur ===< /td> | Appareil photo numérique |
| Capteur | Sony Exmor/Starvis CMOS |
| A couleur/monochrome | couleur |
| Mégapixels | 8 |
| Résolution maximale, px< /td> | 3840x2160 |
| Taille du capteur | 1/1,2'' (11,14x6,26 mm)< /td> |
| Taille des pixels, µm | 2,9x2,9 |
| Connecteurs d'interface |
| Carte mémoire | SD jusqu'à 32 Go |
| Possibilité de connexion équipement supplémentaire | souris avec USB, clé (USB), adaptateur Wi-Fi (USB) |
| Sensibilité à la lumière | 1028 mV avec 1/30 s |
| Rapport signal sur bruit | 0,13 mV avec 1/30 s< /td> |
| 0,14 ms – 1000 ms |
| Enregistrement vidéo | oui |
| Fréquence d'image, fps@résolution | 30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
| Emplacement d'installation | tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image | *.jpg, *. tif |
| Format vidéo | *.h264/*.h265, *.mp4 |
| Spectral portée, nm | 380-650 (filtre IR intégré) |
| Type d'obturateur | ERS (obturateur à rideau électronique) |
| Logiciel | HDMI : intégré ; USB : MAGUS View |
| Configuration système requise | Windows 8/10/11 (32 bits et 64 bits), Mac OS 2,8 GHz Intel Core 2 ou version ultérieure , minimum 4 Go de RAM, port USB 2.0, RJ45, CD-ROM, écran 19" ou plus |
| Type de montage | Pas C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | Adaptateur CC 12 V, 1 A |
| Spécifications de l'adaptateur secteur CC | Entrée : tension CA 100 - 240 V, 50/60 Hz, sortie : tension CC 12 V/1 A< /td> |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
| === Délimiteur == = | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| Résolution d'affichage, px | 3840x2160 (4K) |
| Format | 16:9 |
| Luminosité, cd/m² | 400 |
| Contraste | 1000:1 |
| Angle de vision horizontal/vertical, ° | 178/178 |
| Dimensions de la zone visible de l'écran (LxH ), mm | 295x165 |
| Pas de pixel (LxH), mm | 0,154x0,154 |
| Fréquence de la source optique, Hz | 60< /td> |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50 000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C | -15 — 55 |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Alimentation | AC 110-220 V, DC 5-12 V/1 A (Type C) |
| Consommation d'énergie, W | 12 (max.) |
