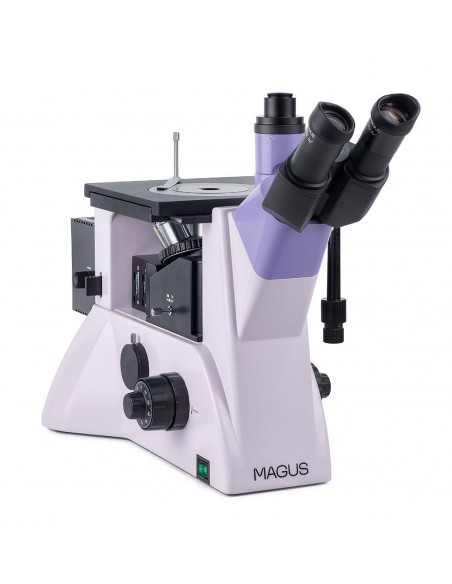

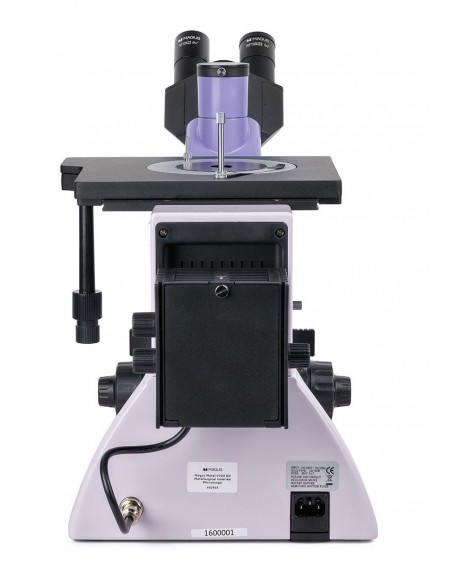

Le microscope métallographique MAGUS Metal V700 BD est un microscope métallographique inversé : cela signifie que le porte-nez est positionné sous l'échantillon et que les observations sont effectuées en lumière réfléchie. Techniques de microscopie disponibles : fond clair, fond sombre ou lumière polarisée. Ce microscope est utilisé pour l'examen des métaux, alliages, matériaux semi-conducteurs et autres matériaux non transparents de grandes dimensions pesant jusqu'à 2 kg. Il est largement utilisé dans les installations industrielles, les usines, les laboratoires de contrôle qualité ainsi que dans les universités et les centres de recherche.
Optique
La conception du microscope permettra vous d'assembler la tête dans le sens normal ou en la tournant de 180°. Un appareil photo numérique et un moniteur peuvent être installés : la tête du microscope est équipée d'un tube trinoculaire et il y a un port de caméra latéral sur le cadre. Dans les deux chemins optiques, il y a un séparateur de faisceau : avec un rapport de 50:50 et 100:0 pour la tête du microscope, 100:0 et 0:100 pour le cadre.
Un revolver pour 5 objectifs il est positionné en dessous de l'échantillon à observer. Il y a 4 emplacements pour installer les objectifs inclus dans l'emballage et un emplacement supplémentaire pour un objectif supplémentaire. Tous les objectifs de ce microscope sont étiquetés BD, ce qui signifie spécifiquement conçus pour la microscopie en fond clair et en fond noir, et ont une longue distance de travail.
Éclairage
Source de lumière : Lampe halogène de 50 W. La lumière chaude réduit la fatigue oculaire et est idéale pour les longues heures passées à travailler sous le microscope. Grâce à l'éclairage puissant, vous obtenez des images nettes et détaillées en utilisant n'importe quelle technique de microscopie et n'importe quel objectif. La source lumineuse peut être centrée le long des trois axes et l'éclairage Köhler peut être réglé via les diaphragmes de champ et d'ouverture. Le système d'éclairage pour les observations de lumière réfléchie comprend également un dispositif de polarisation et l'instrumentation nécessaire pour la microscopie à fond noir.
Mécanisme de platine et de mise au point
Une platine ronde et rotative L'assiette est positionnée au centre de la table. Différentes plaques peuvent être utilisées, selon l'observation que l'on souhaite faire : elles diffèrent les unes des autres par le diamètre du trou : 10 mm, 20 mm ou 30 mm. Après avoir placé l'échantillon sur la scène, vous pouvez le sécuriser avec un système de support. L'échantillon se déplace intégralement avec la platine dans deux directions : le long du réglage de la netteté. Des boutons coaxiaux pour une mise au point grossière et fine (vis grossière et fine) sont positionnés des deux côtés afin que vous puissiez poser vos mains sur la table tout en utilisant le microscope, sans avoir à les tenir en l'air pour régler la mise au point.
Accessoires
En ajoutant des accessoires supplémentaires au microscope MAGUS Metal V700 BD, vous pouvez augmenter ses performances. La gamme d'accessoires comprend des oculaires, des objectifs fond noir et fond clair avec longue distance de travail, des appareils photo numériques et des lames d'étalonnage.
Caractéristiques principales :
- Scène avec plaque ronde et trous de 10 mm, 20 mm et 30 mm ; adapté à l'examen d'échantillons volumineux et lourds
- Techniques de microscopie en fond clair, en fond sombre ou en lumière polarisée
- Possibilité de faire pivoter la tête du microscope de 180° lors de l'installation
- Deux options pour loger l'appareil photo numérique et installer un moniteur : le tube trinoculaire et le port latéral de la caméra ; séparateur de faisceau : 100:0 et 0:100 dans le cadre du microscope, 50:50 et 100:0 dans la tête trinoculaire
- Éclairage puissant avec lampe halogène (50 W) pour des observations confortables grâce aux techniques de fond sombre, contrôle de la luminosité, éclairage Köhler, filtres de couleur et source de lumière centrable sur trois axes
- Accessoires en option pour améliorer les performances du microscope
Le package contient :
- Stand avec entrée d'alimentation, mécanisme de mise au point, platine et embout
- Illuminateur pour observations de lumière réfléchie avec boîtier pour ampoule
- Tête trinoculaire
- Objectif achromatique plan infini : PL L5x/0,12 BD WD 9,7 mm
- Objectif achromatique plan infini : PL L10x /0,25 BD WD 9,3 mm
- Plan Objectif achromatique infini : PL L20x/0,40 BD WD 7,2 mm
- Objectif plan achromatique infini : PL L50х /0,70 BD WD 2,5 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- 1x adaptateur à monture C
- Clé Allen
- Cordon d'alimentation secteur
- Couvercle anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.) li>
- Objectif achromatique plan infini : PL L40x/0,60 BD WD 3,0 mm
- Objectif achromatique plan infini : PL L60x /0.70 BD WD : 1.9 mm
- Objectif achromatique plan infini : PL L80x/0.80 BD WD : 0.8 mm
- Objectif achromatique plan infini : PL L100х/0.85 (sec) BD WD : 0,4 mm
- Appareil photo numérique
- Verre de calibrage
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555018478 |
| Taille du colis (LxlxH) | 49x34x68 cm |
| Poids d'expédition | 16,5 kg |
| Type | léger/optique, métallographique |
| Testé | trinoculaire |
| Tube vertical | Siedentopf, rotatif à 180° |
| Angle d'inclinaison de la tête | 45° |
| Grossissement, x | 50–500 base (*en option : 50–1 000/1250/1500/2000/2500) |
| Plage de grossissement | de 200x à 800x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/ 14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | planachromatique à l'infini : PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/ 0,40 BD, PL L50x /0,70 DB ; hauteur parfocale 45 mm (*en option : PL L40x/0.60 BD, PL L60x/0.70 BD, PL L80x/0.80 BD, PL L100x/0.85 BD (sec)) |
| Nez embout | pour 5 objectifs |
| Distance de travail, mm | 9,7 ( 5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x) ; 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étage, mm | 242x200 |
| Amplitude de mouvement de la scène, mm | 30/30 |
| Caractéristiques de la scène | mécanique à deux axes, plateau tournant Ø130 mm avec trous Ø10 mm, Ø20 mm et Ø30 mm |
| Diaphragme | champ et ouverture intégrés |
| Mise au point | mise au point coaxiale, grossière (avec bouton de réglage de la tension de la vis micrométrique et fixation du bouton) et mise au point fine (0,002 mm vis micrométrique) |
| Halogène |
| Réglage de la luminosité | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | 12 V/50 W |
| Filtres optiques | vert, bleu, jaune, satiné |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires | analyseur et polariseur amovibles, dispositif à champ sombre |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Assemblage et niveau de difficulté d'installation | compliqué |
| Application | métallographique |
| Position d'éclairage | inférieure |
| Méthode de recherche | champ clair, champ sombre, lumière polarisée |
