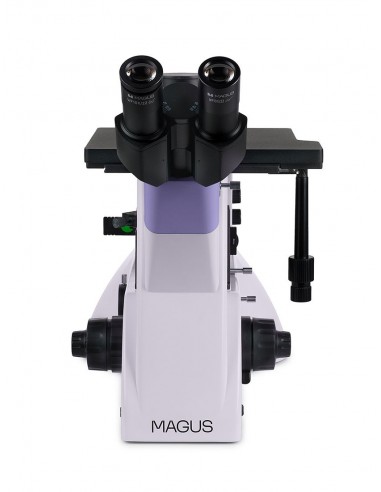

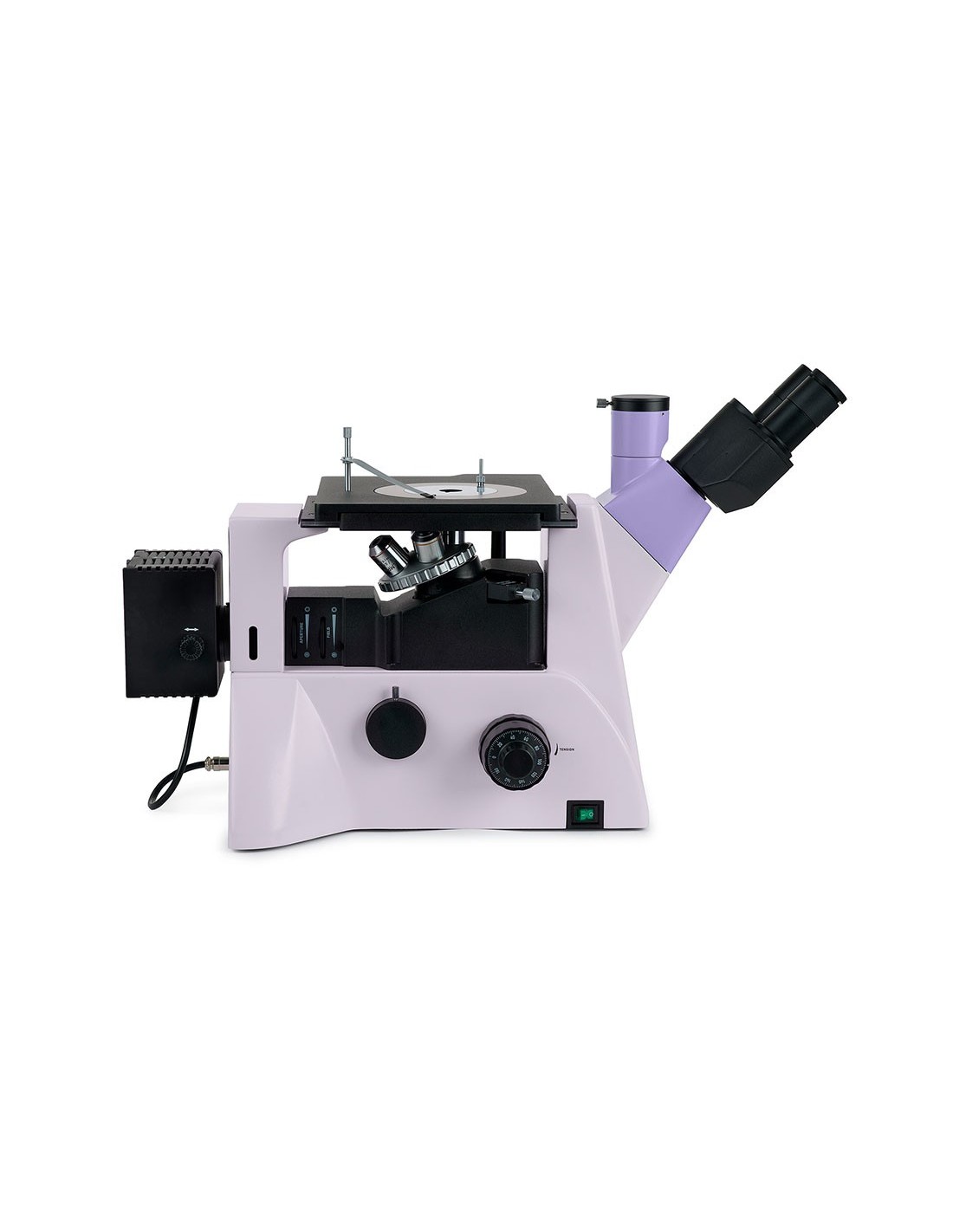

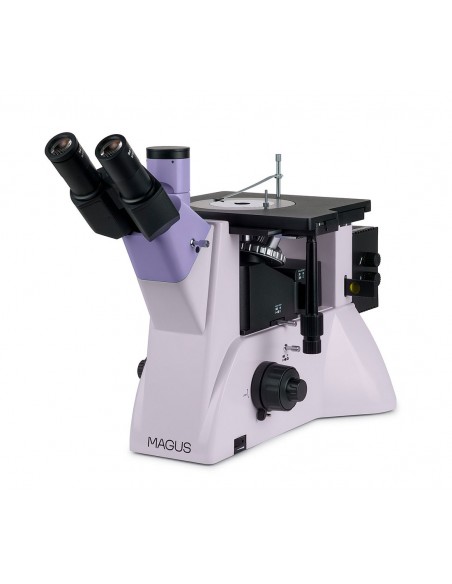

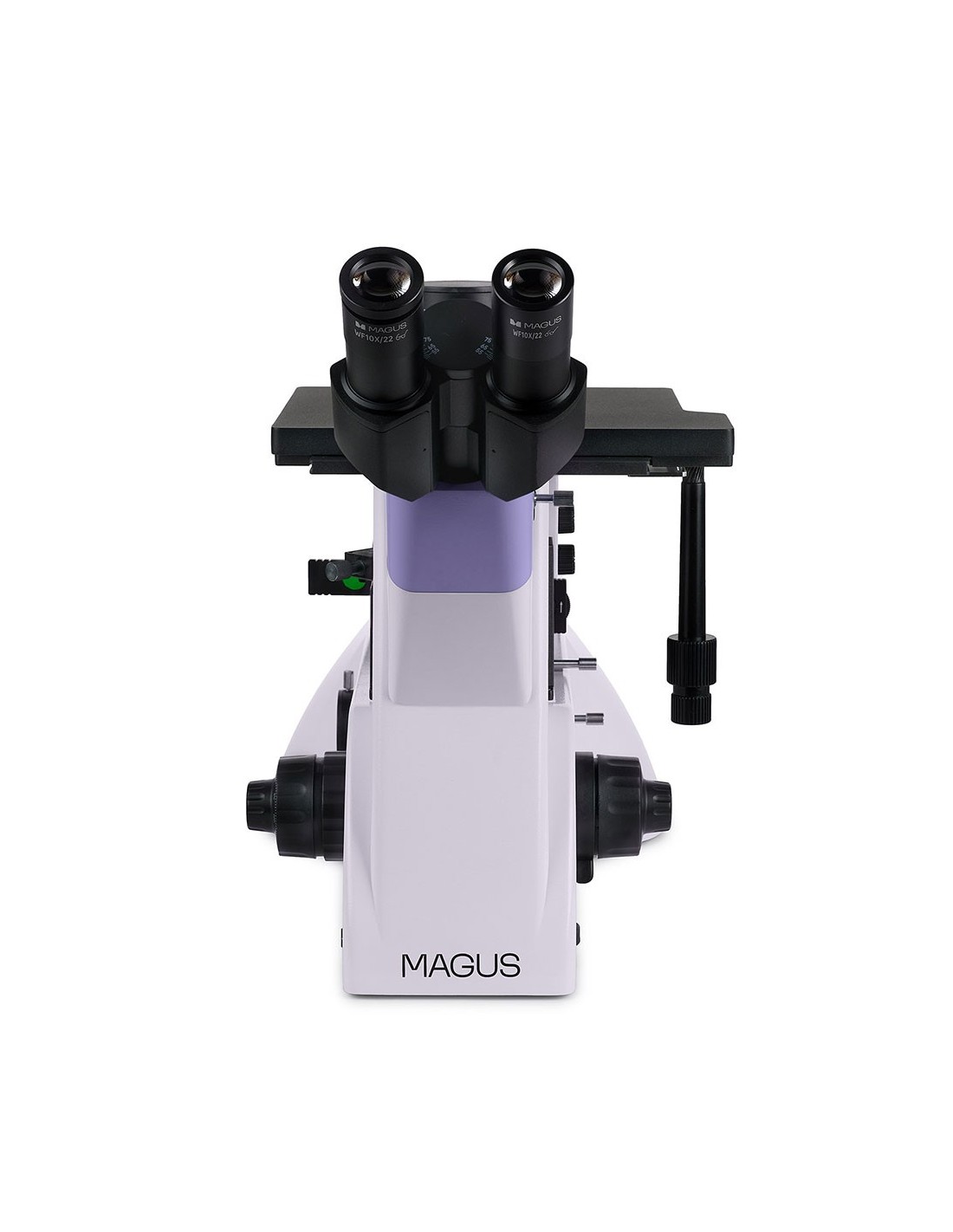

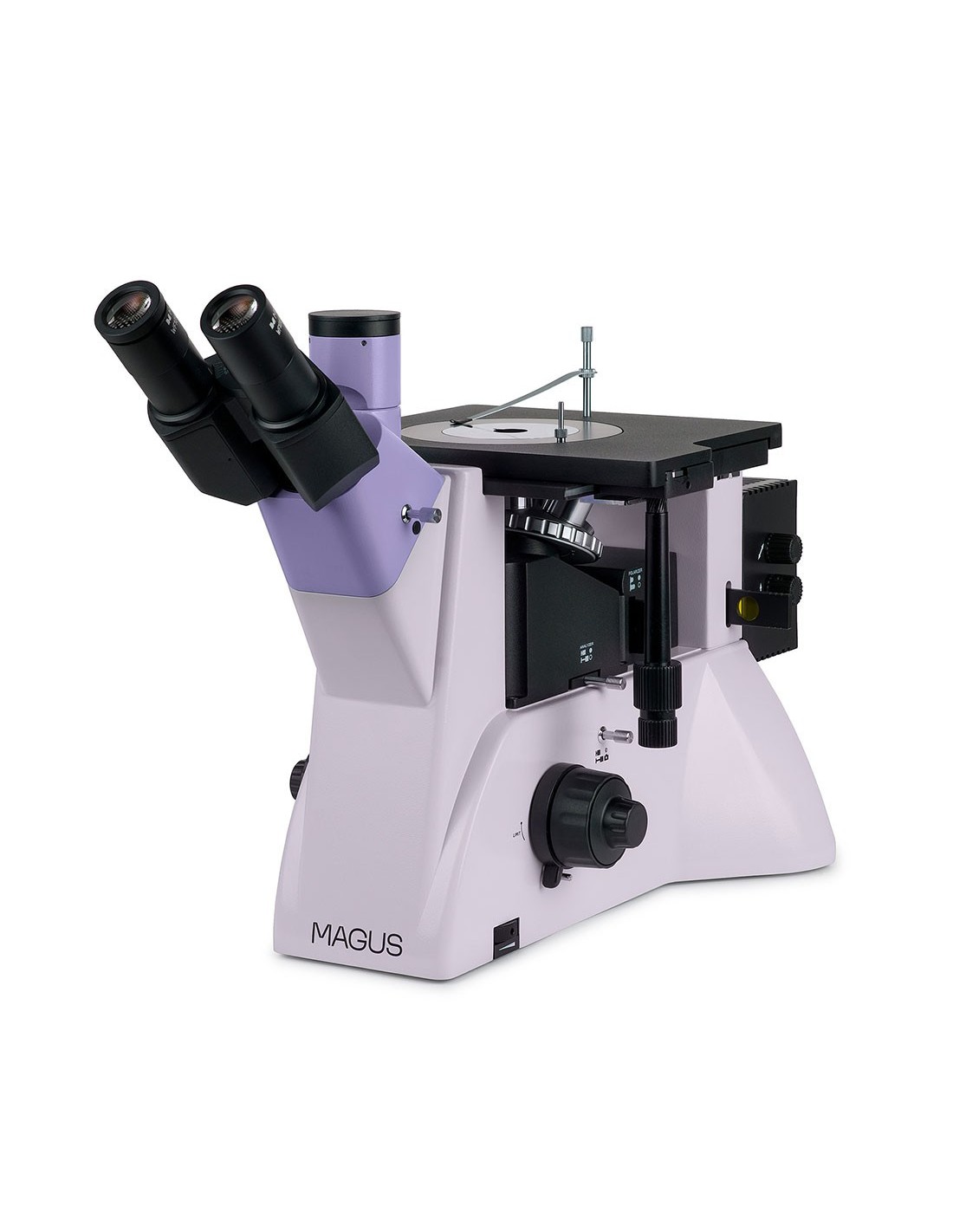

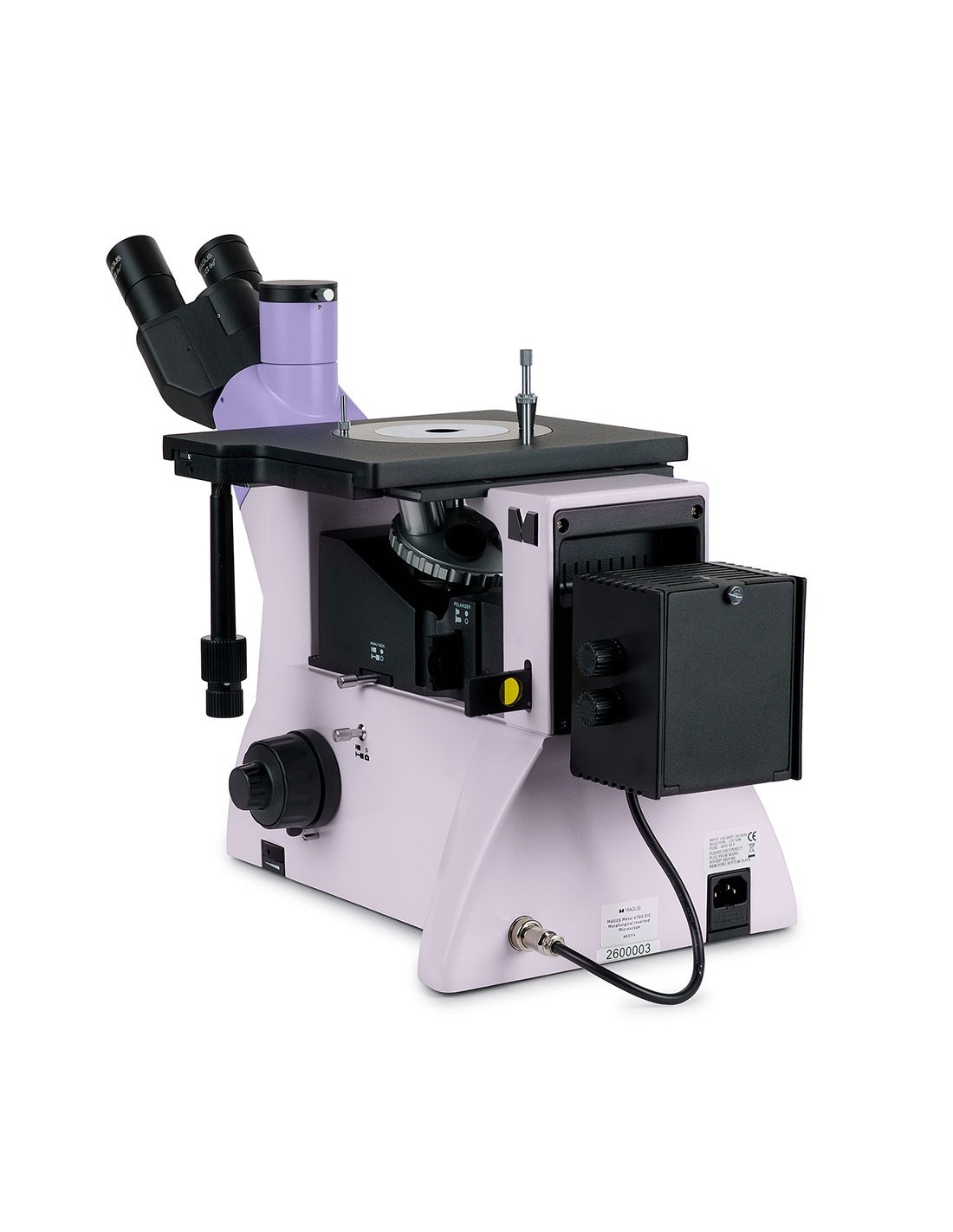

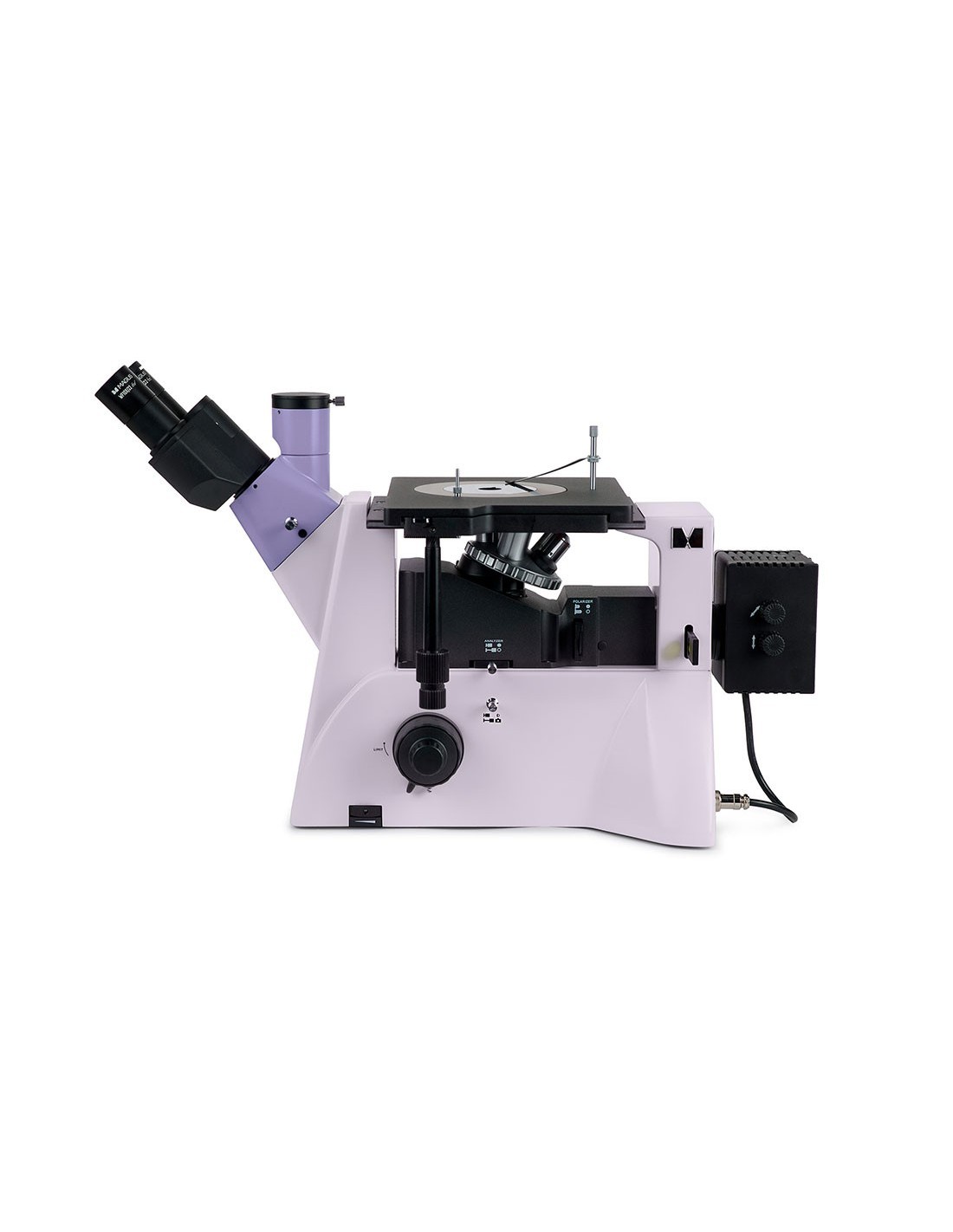

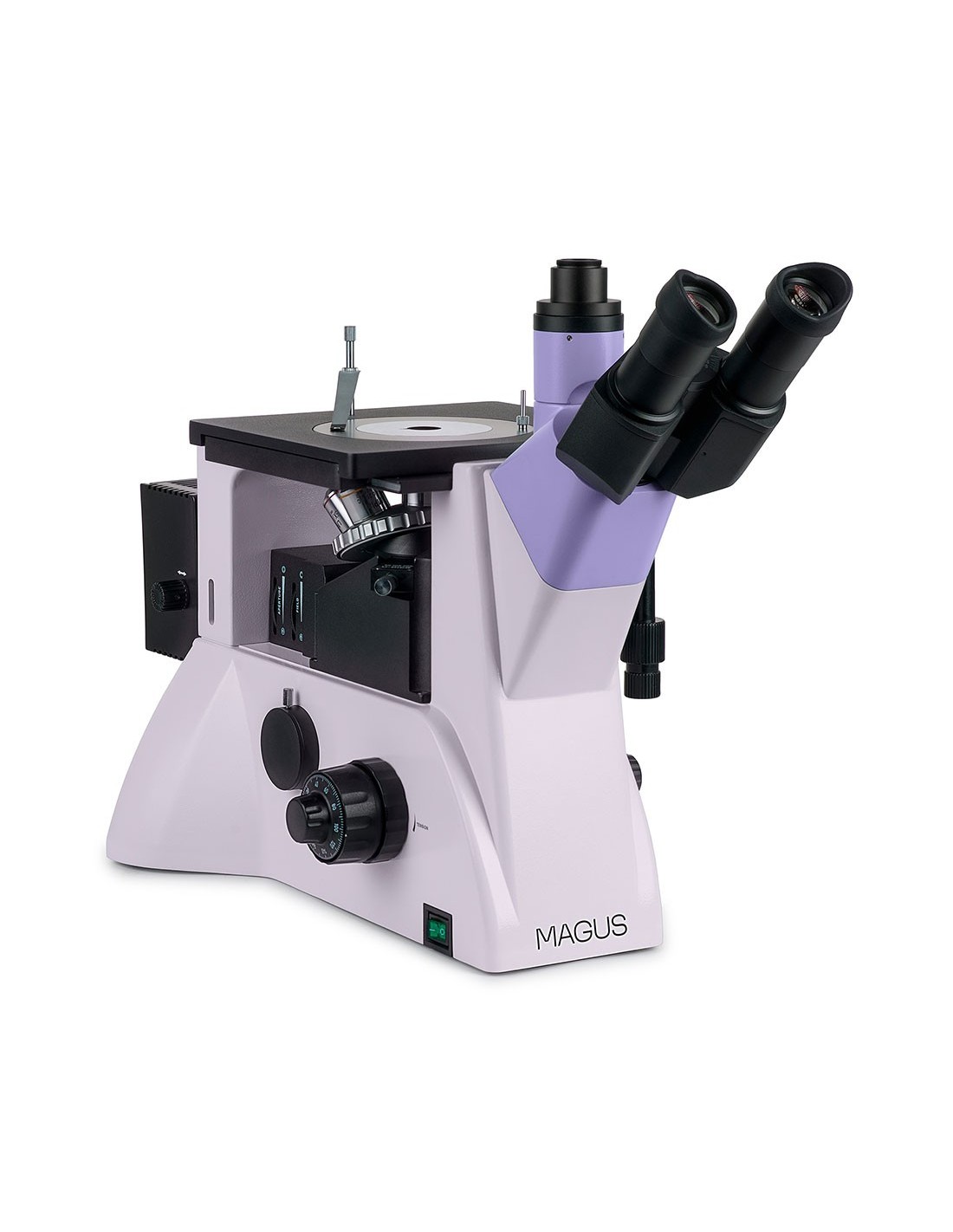

Ce microscope est conçu pour étudier les microstructures des métaux, alliages, matériaux semi-conducteurs et autres échantillons opaques.
La conception du microscope inversé ne limite pas la taille de l'échantillon examiné ; seul son poids est limité à 2 kg. L'échantillon à analyser doit d'abord être traité de manière appropriée, puis positionné sur la platine avec la surface d'intérêt tournée vers le bas.
Le microscope effectue trois techniques de contraste en lumière réfléchie : champ clair, polarisation simple et contraste interférentiel différentiel.
/> La méthode du fond clair permet d'obtenir une image agrandie authentique de l'objet. Une simple polarisation élimine les reflets des surfaces métalliques et met en évidence les polymères et autres éléments étrangers. Le contraste interférentiel différentiel colore la différence de hauteur d'un objet, révélant sa topographie. L'objet d'étude apparaîtra en relief.
Le tube trinoculaire et le port latéral pour la caméra permettent une connexion simultanée à un moniteur et une caméra.
Le microscope peut être utilisé dans divers domaines (métallurgie, ingénierie, industries aérospatiales, nucléaires et énergétiques) ainsi que dans les laboratoires de recherche et les universités techniques.
Tête de microscope
Focale du tube : infini (∞). Lors de l'assemblage du microscope, l'utilisateur peut faire pivoter les tubes optiques de 180° et régler le dégagement oculaire pour adapter l'instrument à leur hauteur. L'instrument est équipé d'une tête trinoculaire.
Le moniteur doit être logé dans le troisième tube de la tête trinoculaire, tandis que l'appareil photo numérique peut être installé dans le port latéral approprié. Le séparateur de faisceau sur la tête trinoculaire est de 50/50 (tube ouvert) ou 100/0 (tube fermé), tandis que sur le corps, il est de 100/0 ou 0/100.
Nosepiece nosepiece

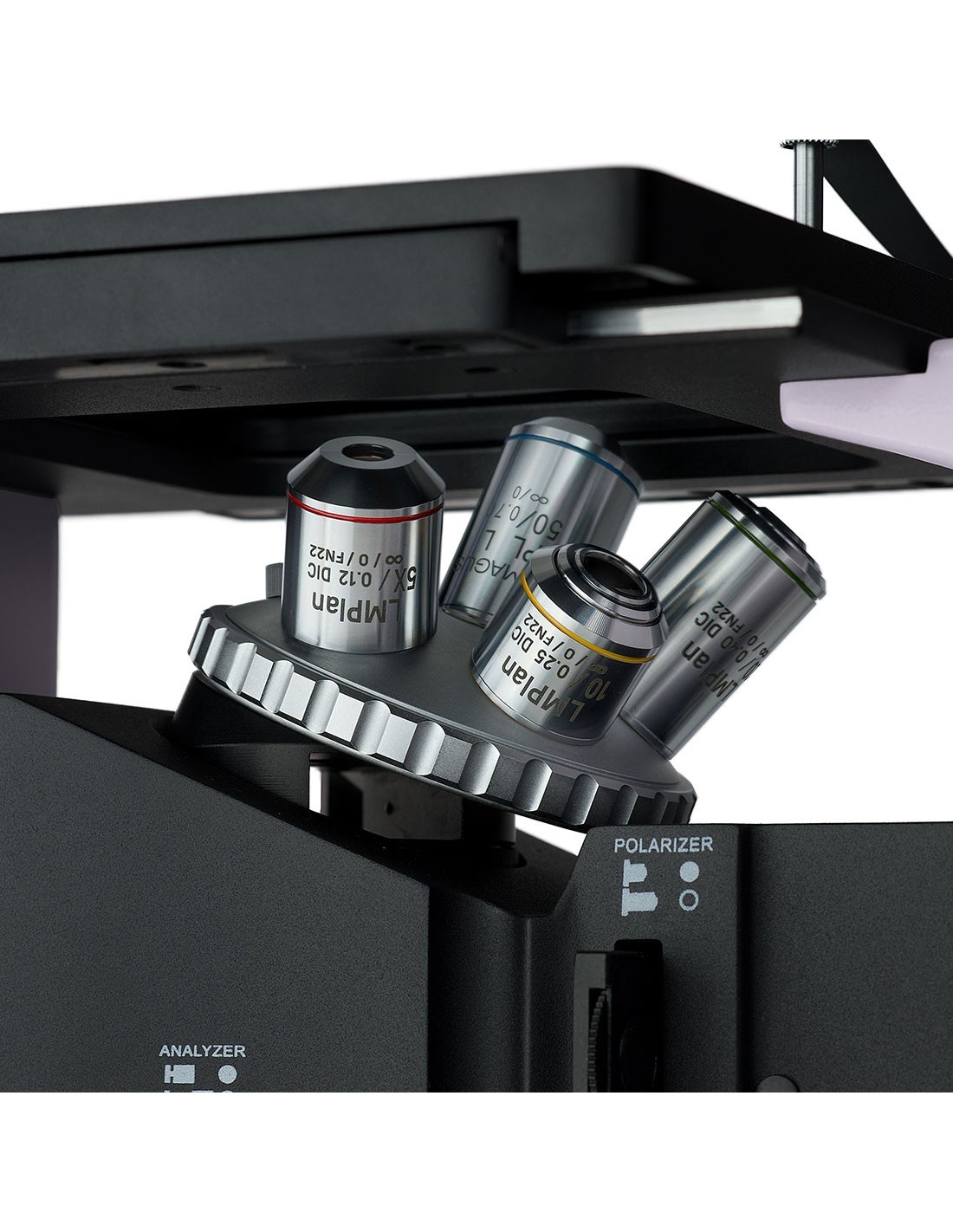

Le porte-objectif à 5 objectifs est installé sur le support, sous la scène.
Le porte-objectif est doté d'un boîtier coulissant DIC spécial utilisé avec la méthode de contraste interférentiel différentiel avec 5x, 10x et 20x.
Objectifs
Les objectifs Plan achromatiques à longue distance de travail sont conçus pour les méthodes de champ clair, de polarisation simple et de contraste interférentiel différentiel. Pour la microscopie en fond noir, choisissez le Magus Metal V700 BD.
Mécanisme de mise au point
Les boutons coaxiaux de mise au point fine (vis micrométrique) et grossière (vis grossière) sont positionnés sur des deux côtés à la base du microscope. L'utilisateur peut poser ses mains sur la table et adopter une pose détendue tout en observant. Le réglage de la netteté se fait en douceur et sans effort.
Sur la droite se trouve le bouton de fixation de la mise au point grossière (vis grossière), pour un réglage rapide après changement d'échantillon. Sur le côté gauche se trouve la molette de réglage de la tension pour la mise au point.
Plateforme mécanique

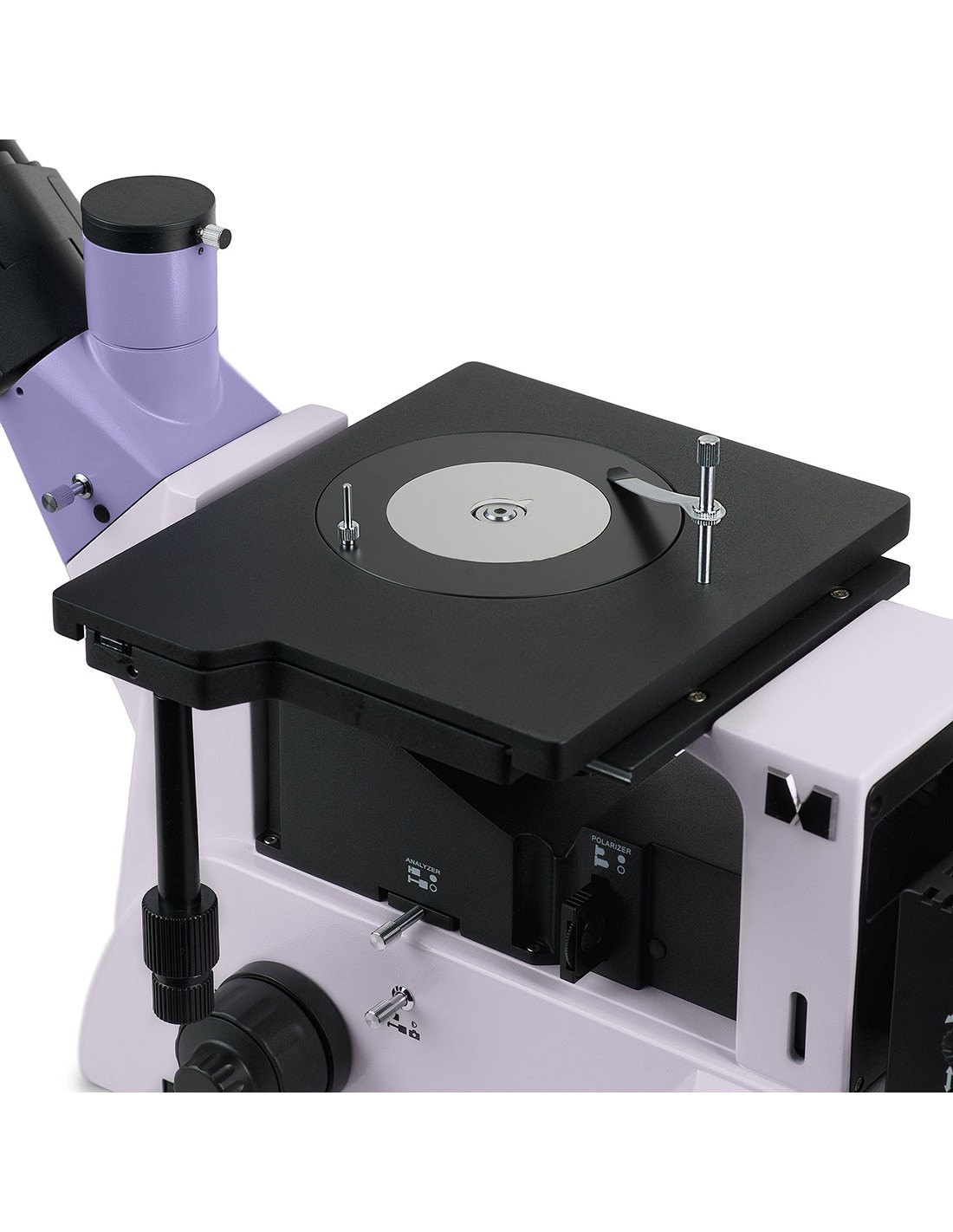

L'objet est déplacé en déplaçant la scène le long de deux axes. Une plaque ronde rotative avec un trou d'un diamètre de 10 mm, 20 mm ou 30 mm est installée au centre de la table. Un porte-échantillon/porte-lames est utilisé pour maintenir l'objet observé en place.
Source de lumière
Le boîtier de l'ampoule abrite une lampe halogène de 30 W. Elle a suffisamment de lumière intensité pour objectifs de 4x à 100x, utilisée pour les techniques de microscopie en champ clair, en lumière polarisée ou à contraste interférentiel différentiel. La lampe halogène émet une lumière avec une température de couleur qui garantit un plus grand confort pour les yeux.
Éclairage à lumière réfléchie
Le système d'éclairage permet de mettre en place l'éclairage Köhler . Les diaphragmes d'ouverture et de champ sont centrés par défaut et ne nécessitent aucun réglage supplémentaire. Si nécessaire, les ouvertures peuvent être ajustées à l'aide des vis de centrage. La source lumineuse est centrée selon trois axes. L'analyseur et le polariseur amovibles sont nécessaires pour les techniques de microscopie à lumière polarisée. Le polariseur tourne de 0° à 360°, tandis que l'analyseur est fixe.
Le curseur de prisme DIC est utilisé avec la méthode de contraste interférentiel différentiel avec des objectifs 5x, 10x et 20x.
Un ensemble de filtres peut aider à modifier la reproduction des couleurs.
Accessoires
L'utilisation d'accessoires supplémentaires améliore les performances techniques du microscope. Les oculaires et les objectifs augmentent la plage de grossissement. Un appareil photo numérique transmet l'image observée à un écran ou un moniteur d'ordinateur. Les lames d'étalonnage aident à effectuer des mesures des objets observés.
Caractéristiques principales :
- Convient à l'étude d'objets opaques développés en trois dimensions pesant jusqu'à 2 kg
- Tête trinoculaire avec possibilité de régler le dégagement oculaire
- Deux tubes indépendants pour installer un appareil photo numérique et un moniteur : un tube vertical sur la tête et un tube latéral sur le corps ; séparateur de faisceau 50/50 et 100/0 sur la tête trinoculaire et 100/0 et 0/100 sur le corps
- Illuminateur pour observations en lumière réfléchie avec lampe halogène puissante de 30 W et température de couleur naturelle
- Éclairage Köhler, éléments du système d'éclairage centrés, dispositif de polarisation simple, boîtier pour curseur DIC
- Les filtres optiques réduisent l'intensité de certaines longueurs d'onde et ajustent la reproduction des couleurs pour la photomicrographie
- Grand platine avec plaque ronde équipée de trous de 10 mm, 20 mm ou 30 mm de diamètre
- Large choix d'objectifs et d'oculaires supplémentaires
Le paquet contient :
- Support avec entrée d'alimentation, mécanisme de mise au point, platine et nez
- Lampe du boîtier de la caméra
- Tête trinoculaire
- Objectif achromatique plan infini : PL L5x/0,12 WD 26,1 mm
- Objectif achromatique plan infini : PL L10х/ 0,25 WD 20,2 mm
- Objectif achromatique plan infini : PL L20х/0,40 WD 8,80 mm
- Objectif achromatique plan infini : PL L50х/0, 70 WD 3,68 mm
- Objectif achromatique plan infini : PL L100x/0,85 (sec) WD 0,40 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pièces)
- 1x adaptateur à monture C
- Curseur DIC pour objectifs 5x, 10x et 20x
- Allen clé
- Câble d'alimentation secteur AC
- Cache anti-poussière
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- 15x /15 mm oculaire (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique infini : PL L40х/0,60 WD : 3,98 mm
- Objectif achromatique plan infini : PL L60x/0,70 WD : 2,08 mm
- Objectif achromatique plan infini : PL L80x/0,80 WD : 1,25 mm
- Appareil photo numérique
- Verre de calibrage
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555021300 |
| Taille du colis (LxlxH) | 35x68x49 cm |
| Poids d'expédition | 15,96 kg |
| Type | léger/optique, métallographique |
| Tête | trinoculaire |
| Tube vertical | Siedentopf, rotatif à 180° |
| Angle d'inclinaison de la tête | 45° |
| Grossissement, x | 50–500 base (*en option : 50 –1000/1250/1500/2000/2500) |
| Plage de grossissement | 200x à 800x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm ; 10х/22 mm avec échelle (*en option : 10x/22 mm avec viseur, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Embout nasal | pour 5 objectifs, avec boîtier DIC |
| Distance de travail, mm | 26,1 (5x) ; 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm | 242x200 |
| Amplitude de mouvement de la scène, mm | 30/30 |
| Caractéristiques de la scène | mécanique à deux axes, plateau tournant Ø130 mm avec trous Ø10 mm, Ø20 mm et Ø30 mm |
| Diaphragme | champ et ouverture intégrés |
| Mise au point | mise au point coaxiale, grossière (avec bouton de réglage de la tension de la vis micrométrique et fixation du bouton) et mise au point fine (0,002 mm vis micrométrique) |
| Éclairage halogène |
| oui |
| Alimentation | 220±22 V, 50 Hz |
| Filtres optiques | vert, bleu, satiné, jaune |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Extras | analyseur et polariseur amovibles, curseur DIC pour objectifs 5x, 10x et 20x |
| Niveau utilisateur | Utilisateurs experts, professionnels |
| Niveau de difficulté d'assemblage et d'installation | compliqué |
| Application | métallographique |
| Position d'éclairage | inférieure |
| Méthode de recherche td> | champ clair, lumière polarisée, DIC |
| Ensemble avec étui/étui/sac | housse anti-poussière |
