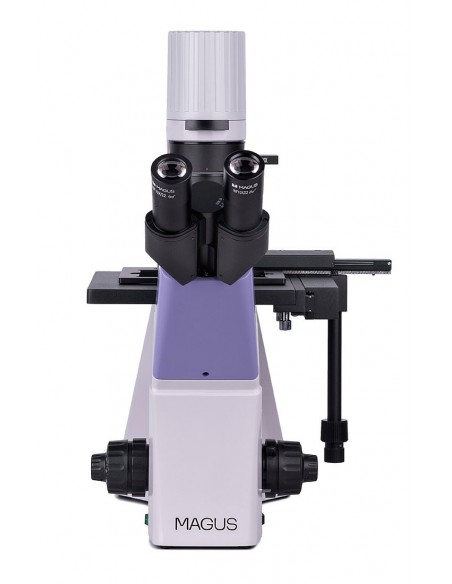

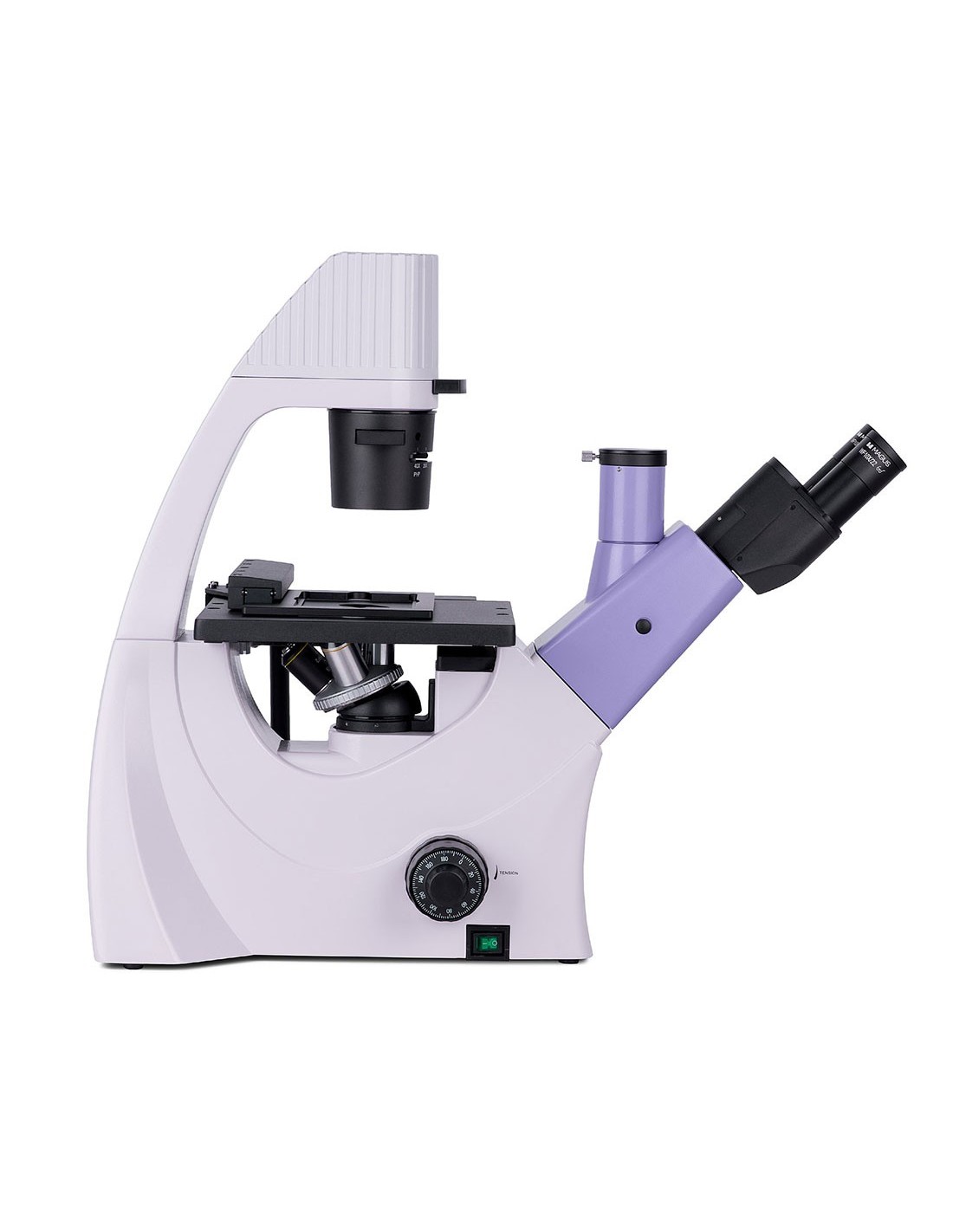

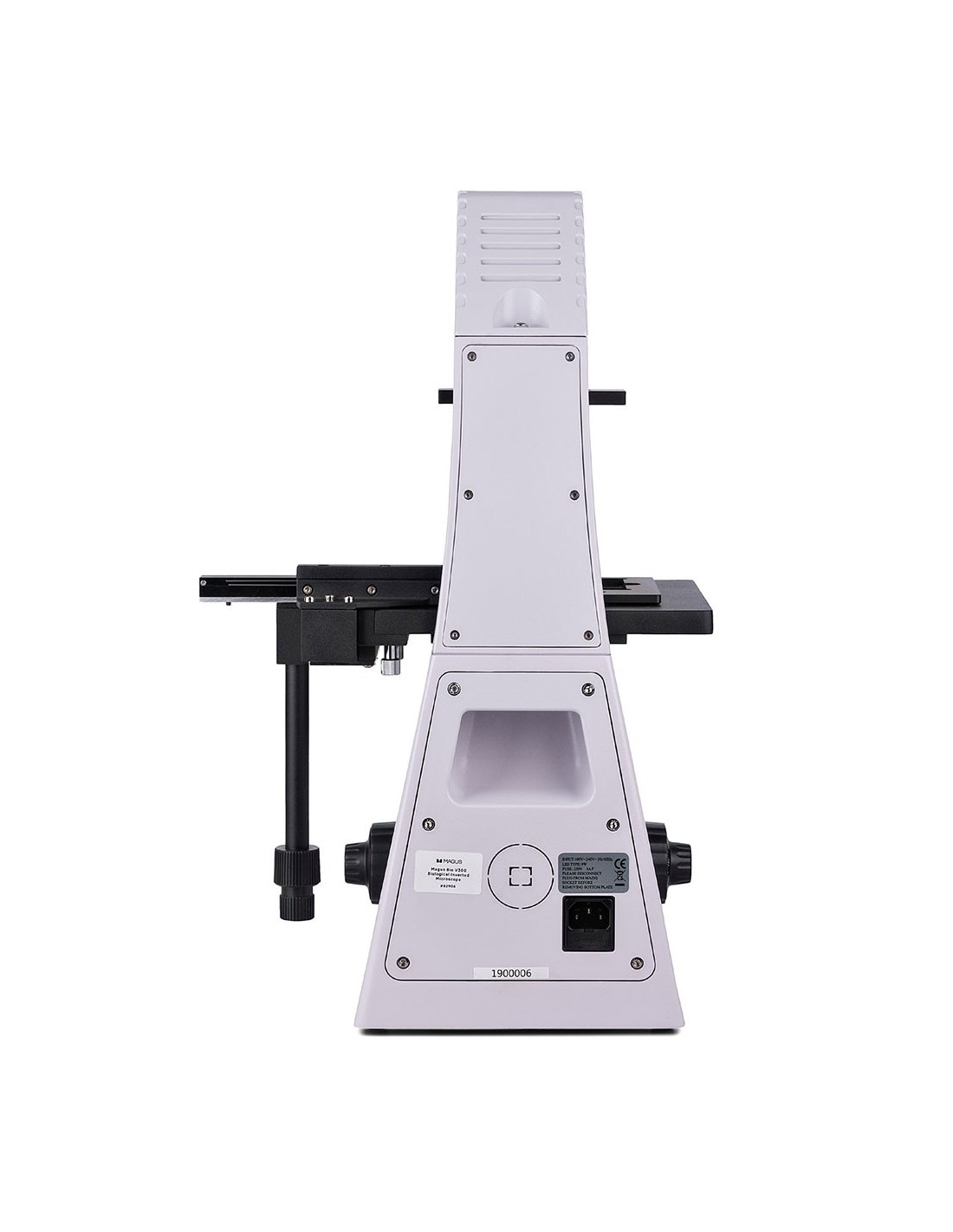

Le MAGUS Bio V300 est un microscope biologique de conception inversée pour l'étude d'échantillons sur de la verrerie de laboratoire jusqu'à 70 mm de hauteur et avec une épaisseur de fond allant jusqu'à 1,2 mm. Les objets d'étude peuvent être des colonies cellulaires, des cultures de tissus, des fluides biologiques, etc. De plus, les échantillons ne nécessitent pas l’ajout de colorants pour faciliter l’examen. Les observations sont faites en lumière transmise. Techniques de microscopie : champ clair et contraste de phase. Ce microscope convient aux travaux de routine dans les laboratoires et centres de recherche ou à l'enseignement.
Appareil photo numérique
Tube optique vidéo avec un capteur numérique SONY Exmor 8,3 MP . Le capteur utilise la technologie de rétroéclairage pour améliorer la sensibilité à la lumière et produire des images lumineuses et nettes même dans des conditions de faible luminosité. La caméra est utilisée pour l'observation par la technique de microscopie en fond clair et sombre sur des objectifs de grossissement 4x, 10x et 20x. Il peut également être utilisé pour les microscopes stéréoscopiques. Pour se connecter à un ordinateur et afficher des images sur l'écran, un port USB 3.0 avec une vitesse de transfert de données élevée (5 Gbps) est utilisé.

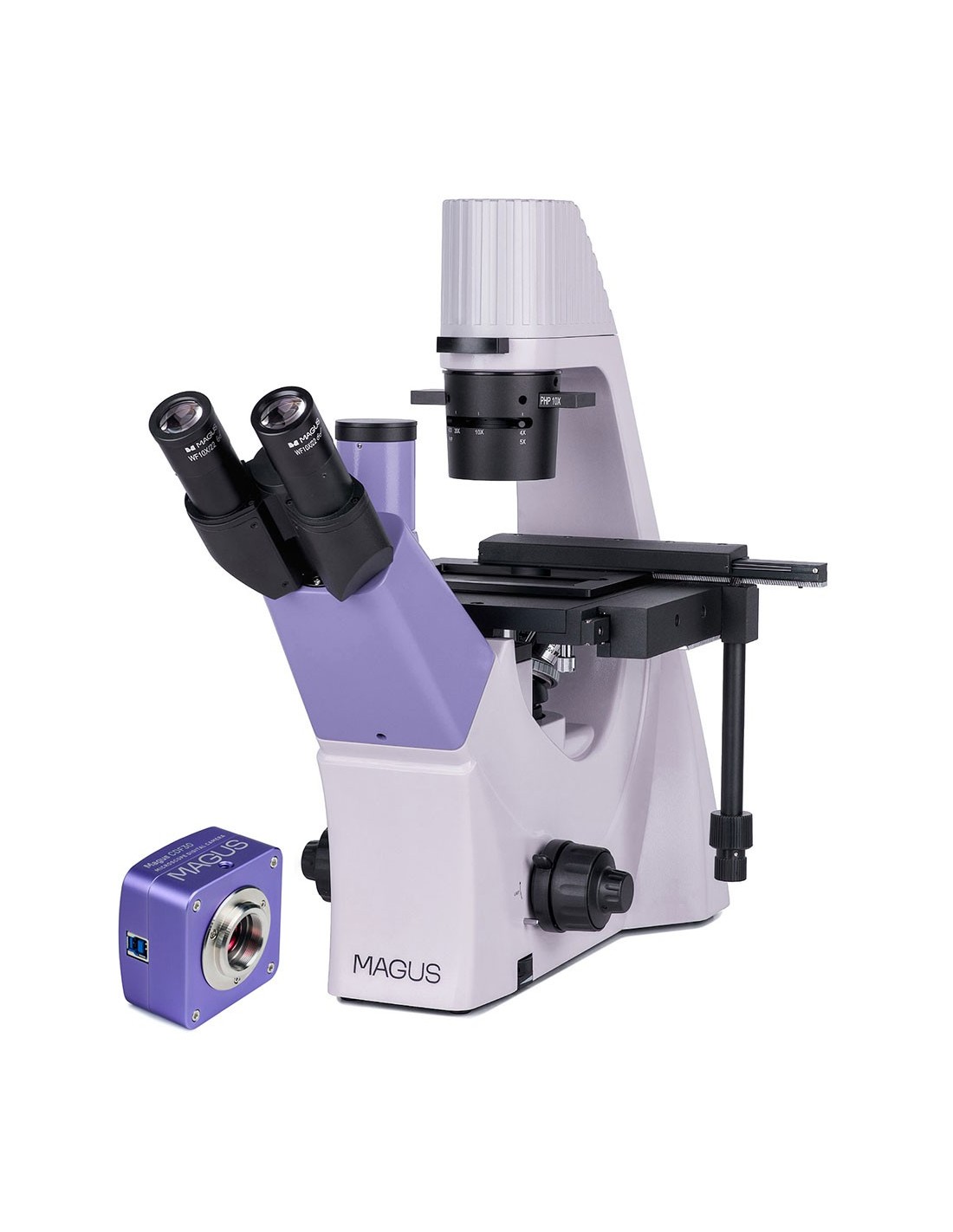

La caméra MAGUS CDF30 s'installe sur le tube trinoculaire ou le tube optique d'un microscope. Le champ de vision maximal peut être obtenu sans défauts optiques en utilisant un adaptateur avec un grossissement de 0,65x à 0,9x. En plus de l'adaptateur, vous aurez besoin d'un adaptateur du même diamètre que le tube pour installer la caméra sur le tube optique.
L'image s'affiche sur l'écran de l'ordinateur avec une résolution maximale de 3840x2160 px. La fréquence d'images est de 45 ips. À une résolution inférieure (1920x1080 px), la fréquence d'images augmente jusqu'à 70 ips. Les transitions entre les images sont presque imperceptibles, sans délai, ce qui rend l'appareil photo adapté à l'étude et à la présentation d'objets en mouvement. Les photos et vidéos sont enregistrées et sauvegardées dans différents formats.
Optique

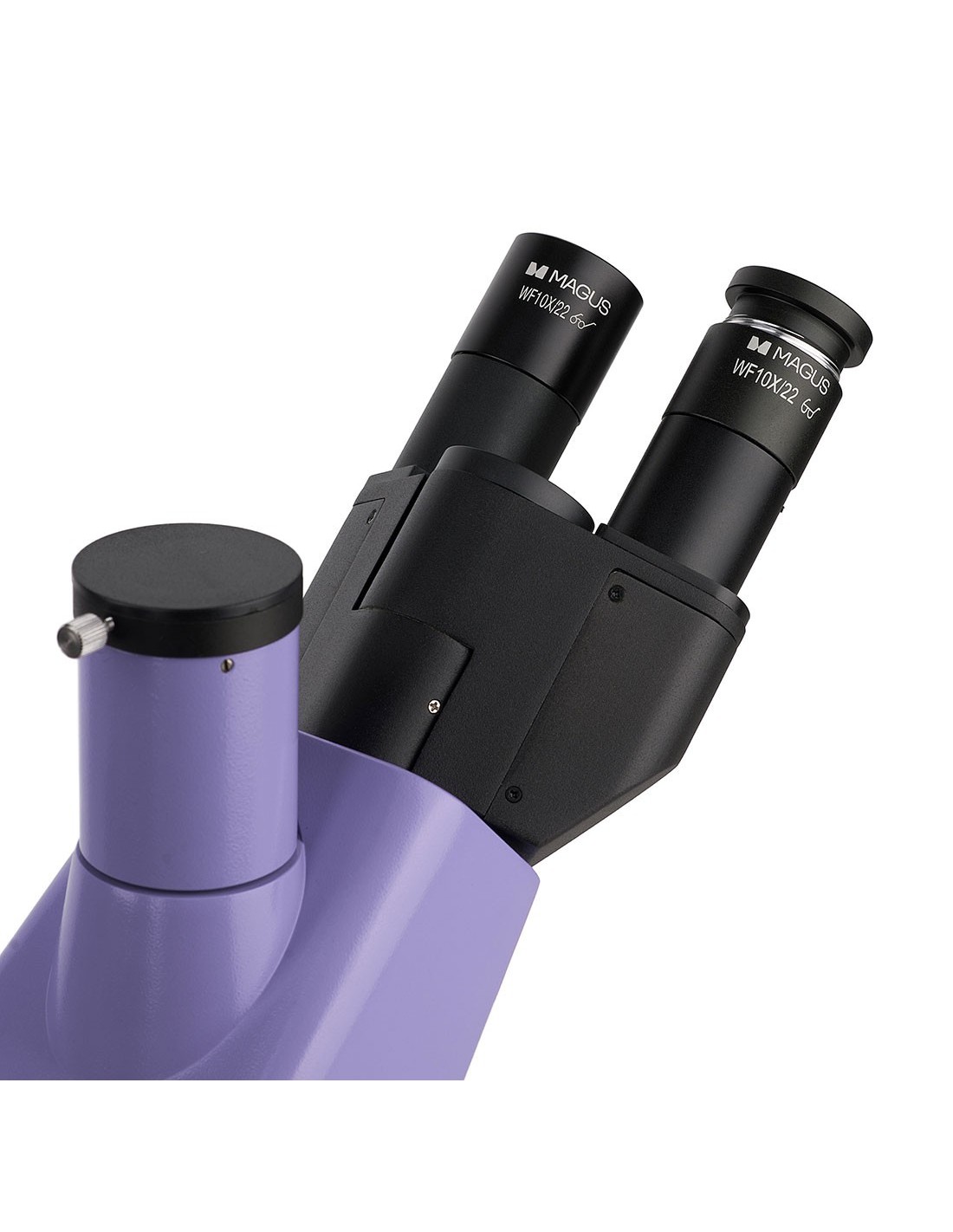

Ce microscope est équipé d'une tête trinoculaire classique, dont le tube vertical sert à loger un appareil photo numérique. La caméra n'est pas incluse dans le package. Le séparateur de faisceau le long du trajet optique a un rapport 50/50.

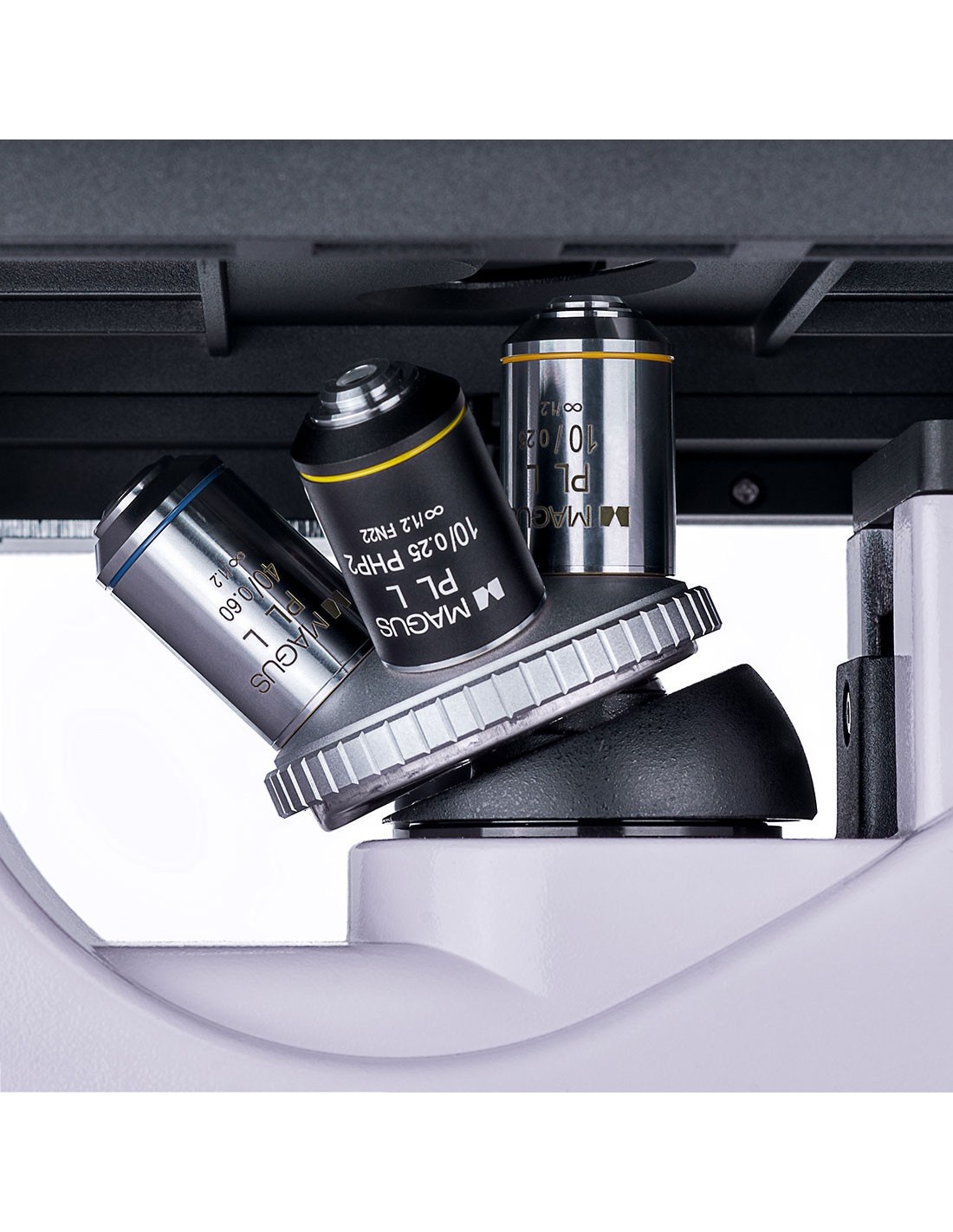

Quatre objectifs inclus ou d'autres achetés séparément peuvent être logés sur le nez. Tous les objectifs inclus sont conçus pour être utilisés avec de la verrerie de laboratoire et ont une longue distance de travail. Plus précisément, 3 objectifs planachromatiques pour les observations en champ clair et 1 objectif planachromatique pour la microscopie à contraste de phase sont inclus.
Éclairage
La source de lumière pour les observations en lumière transmise est une LED de 9 W. La haute intensité de la LED garantit que l'éclairage du champ de vision est suffisant pour travailler avec tous les objectifs et avec chacune des techniques de microscopie attendues. Le réglage de la luminosité n'entraîne aucun changement de température de couleur. Le cycle de vie des LED est d'environ 50 000 heures sans aucun remplacement d'ampoule.
Le condensateur dispose d'un emplacement disponible pour un curseur de contraste de phase (inclus). Vous pouvez centrer les anneaux de contraste de phase. L'inclusion du curseur vous permet de gagner du temps lorsque vous souhaitez passer d'une technique de microscopie à une autre.
Plateforme et mécanisme de mise au point
Table de traduction fixe . Il est équipé de porte-assiettes (trois emplacements pour verrerie de différentes tailles sont inclus). Les plaques peuvent être déplacées le long des axes X et Y à l'aide d'un insert de translation. Le mécanisme de mise au point avec vis coaxiales macro et micrométriques vous permet de mettre au point l'image rapidement et avec précision. La mise au point grossière (vis grossière) est équipée d'un mécanisme de fixation et la tension de la vis grossière peut être ajustée.
Accessoires
La gamme d'accessoires en option comprend des objectifs, des oculaires, des appareils photo numériques et des lames d'étalonnage.
Comprend un microscope clé :
- Techniques de microscopie en champ clair et à contraste de phase en lumière transmise ; étude d'échantillons dans la verrerie de laboratoire

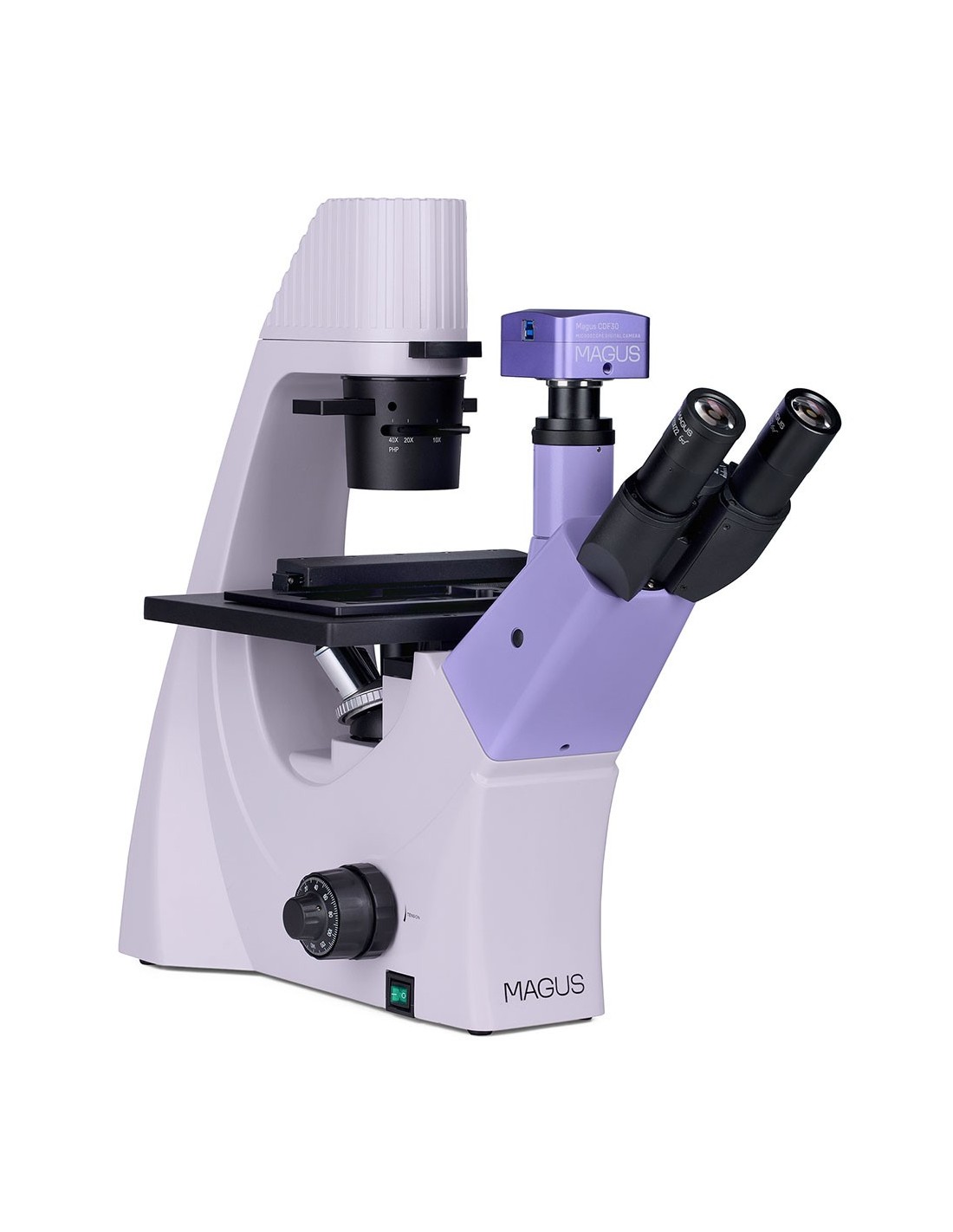

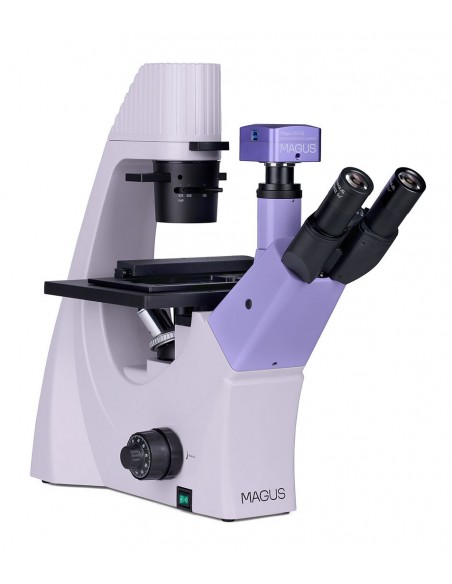

- Caméra numérique installée dans le tube trinoculaire
- Illuminateur LED 9 W pour observations en lumière transmise avec luminosité réglable et longue durée de vie
- Fixe platine avec mouvement le long des deux axes, 3 porte-plaques de différentes tailles inclus
- Accessoires optionnels pour améliorer les performances du microscope
Principales caractéristiques de la caméra :
- Capteur CMOS SONY Exmor couleur rétro-éclairé, très sensible à la lumière
- Fonctionnement en fond sombre et clair via des objectifs 4x, 10x et 20x
- Connexion à un ordinateur via une interface USB 3.0 avec un taux de transfert de données de 5 Gbps
- Image reproduite sur un moniteur en Ultra Haute résolution 4K 3840x2160 px (45 ips) ou Full HD 1920x1080 px ( 70 ips)
- Le pilote et le logiciel de traitement d'image sont inclus
- Installation sur le tube trinoculaire ou le tube optique d'un microscope

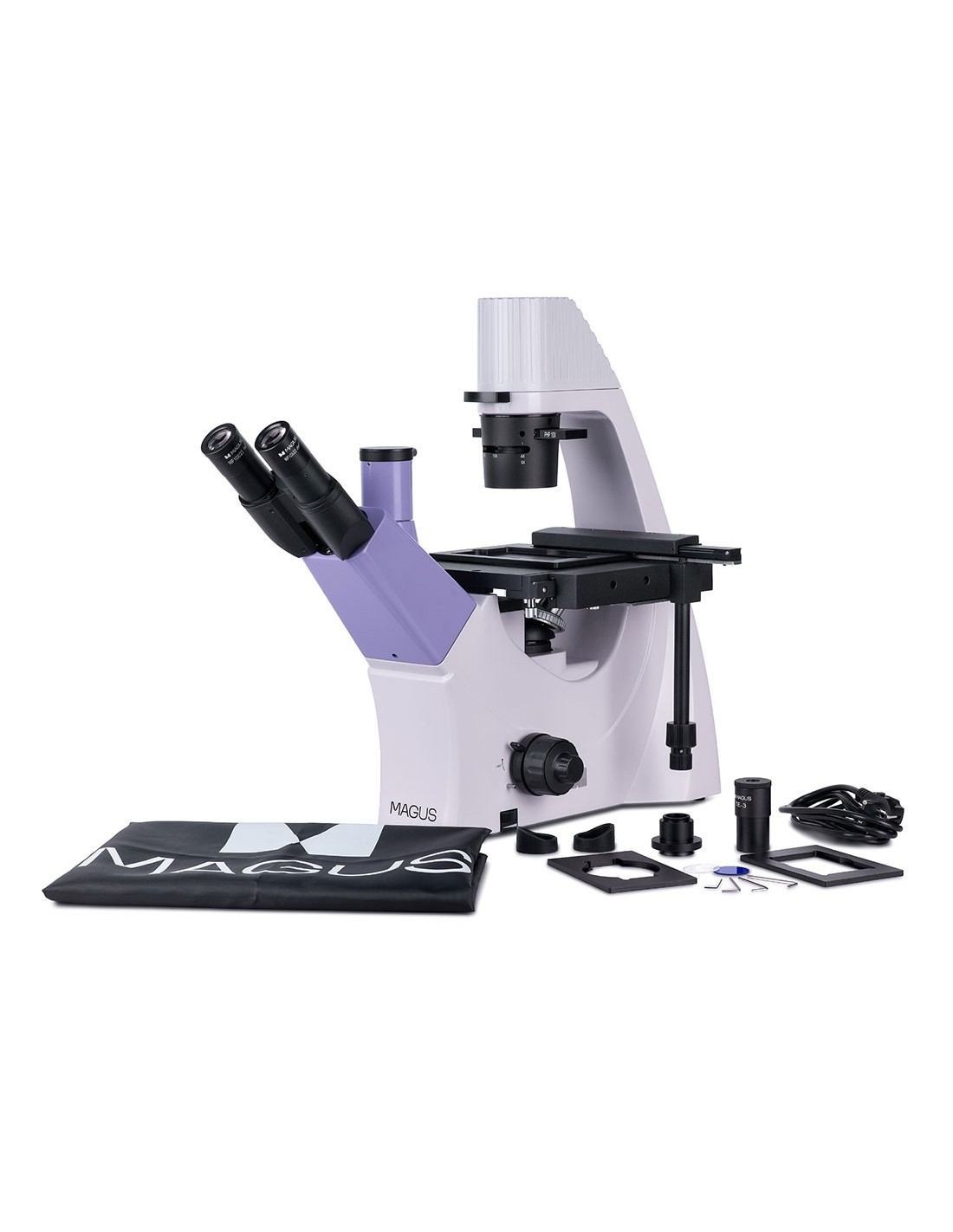

Le le paquet contient :

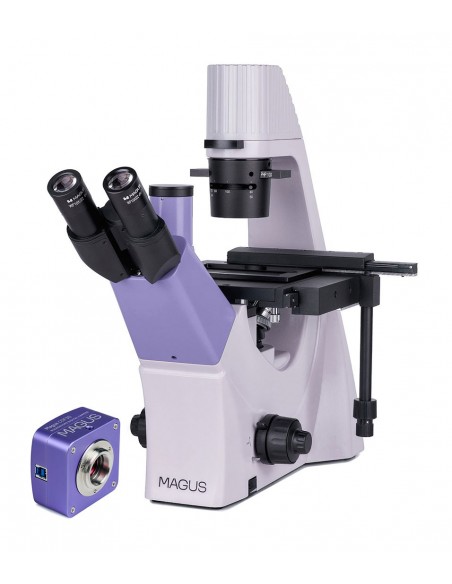

- Appareil photo numérique MAGUS CDF30 (appareil photo numérique, câble USB, CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Support avec alimentation intégrée, source de lumière transmise, mécanisme de mise au point, platine, condenseur avec boîtier pour lame de contraste de phase et porte-objectif rotatif
- Tête trinoculaire
- Objectif achromatique plan infini : PL 10x/0,25 WD 4,27 mm
- Objectif achromatique plan infini : PL L20х/0,40 WD 8,0 mm
- Objectif achromatique plan infini : PL L40х/0,60 WD : 3,5 mm
- Plan infini objectif achromatique : PHP2 10x/0,25 contraste de phase WD 4,27 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- Œilleton (2 pcs.)
- Télescope de centrage
- Curseur central de contraste de phase avec anneaux de contraste de phase de centrage
- Traducteur mécanique pour échantillons en mouvement
- Support de plaque (3 pcs.)
- Adaptateur pas C
- Filtre couleur
- Cordon d'alimentation secteur
- Couvercle anti-poussière
- Manuel d'utilisation et carte de garantie li> ul>
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- 12,5x/14 mm oculaire (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/ 9 mm ( 2 pcs.)
- Objectif achromatique plan infini : PL 4x/0,10 WD 21 mm
- Objectif achromatique plan infini : PHP2 20x/0,40 contraste de phase WD 8 ,0 mm
- Objectif achromatique plan infini : PHP2 40x/0,60 contraste de phase WD 3,5 mm
- Diapositive de calibrage
- Moniteur LCD
| Marque | MAGUS |
| Garantie | 5 лет |
| EAN | 5905555018096 |
| Taille du colis (LxPxH) | 64x42x67 cm |
| Poids d'expédition | 18,6 kg |
| Délimiteur | Microscope biologique inversé MAGUS Bio V300 |
| === Délimiteur === | Spécifications du microscope |
| Type | biologique, léger /optique, numérique |
| Testé | trinoculaire |
| Tube vertical | Siedentopf |
| Angle d'inclinaison de la tête | 45° |
| Grossissement, x | 100–400 en configuration de base (*en option : 40–500/600/800/1000) |
| Grossissement de la plage | de 200x à 800x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs planachromatiques infinis | : PL 10x/0,25 ; PL20x/0,40 ; PL40x/0,60 ; Phase PHP2 10x/0,25 ; distance parfocale : 45 mm (*en option : PL 4x/0,10 ; PHP2 20x/0,40 phase ; PHP2 40x/0,60 phase) |
| Nosepiece nosepiece |
| Nez | Pour 4 objectifs |
| Distance de travail, mm | 4,27 (10x); 8,0 (20х); 3,5 (40x) |
| Distance interpupillaire, mm | 48 — 75 |
| Plage de mouvement de la scène , mm | 77/112 |
| Caractéristiques de la scène | fixes, avec traducteur mécanique pour déplacer l'échantillon ; support de plaque : 29x77 mm, Ø90 mm ; 34x77,5 mm, Ø68,5 mm ; 57x82 mm, Ø60 mm |
| Condenseur | NA0.6, distance de travail : 70 mm ; avec diaphragme à ouverture réglable et boîtier pour curseur de contraste de phase |
| Diaphragme | ouverture réglable |
| Coaxial, mise au point grossière (avec bouton de réglage de la tension de la vis micrométrique et bouton de fixation) et mise au point fine (vis micrométrique de 0,002 mm) |
| Éclairage | LED |
| Réglage de la luminosité | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | 9 W |
| oui |
| Plage de température de fonctionnement, °C |
| Fonctionnalités spéciales | Curseur de contraste de phase pour objectifs 10x avec bague de contraste de phase centrable |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué< /td> |
| Application | laboratoire/médical |
| Position d'éclairage | inférieure |
| td> |
| Méthode de recherche | microscope à champ clair et contraste de phase |
| Ensemble avec étui/étui/sac | cache-poussière |
| === Délimiteur === | Appareil photo numérique |
| Capteur | SONY Exmor CMOS |
| Couleur/monochrome | couleur |
| Mégapixels | 8.3 |
| Résolution maximale, px | 3840x2160 |
| Taille du capteur | 1/1.2'' (11,14x6,26 mm) |
| Taille des pixels, µm | 2,9x2,9 |
| Sensibilité à la lumière | 5970 mV/lux/s |
| Rapport signal/bruit | 0,13 mV avec 1/30 s |
| Temps d'exposition | 0,02 ms – 15 s |
| oui |
| Enregistrement vidéo | oui |
| Fréquence d'images, fps@résolution | 45@3840x2160, 70@1920x1080 |
| Emplacement d'installation | tube trinoculaire, tube optique au lieu de oculaire |
| Format d'image | *.jpg, *.bmp, * .png, *.tif |
| Format vidéo | Enregistrement : *.wmv, *.avi, *.h264 (Windows 8 et versions ultérieures), * h265 (Windows 10 et versions ultérieures) |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| Type d'obturateur | ERS (rideau électronique obturateur) |
| Balance des blancs | manuel, automatique |
| Contrôle de l'exposition | manuel, automatique |
| Fonctionnalités du logiciel | taille de l'image, luminosité, contrôle de l'exposition |
| Logiciel | MAGUS View |
| Sortie |
| Exigences du système | Windows 8/10/11 (32 bits et 64 bits), Mac OS, Linux, Intel Core 2 jusqu'à 2,8 GHz ou version ultérieure, 2 Go de RAM minimum, port USB 3.0, CD-ROM, 17" ou plus |
| Type de monture | Monture C |
| Corps | Aluminium robuste |
| Alimentation de la caméra | CC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
