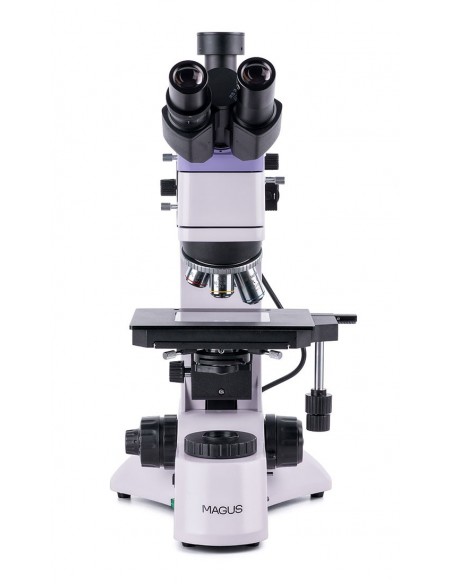

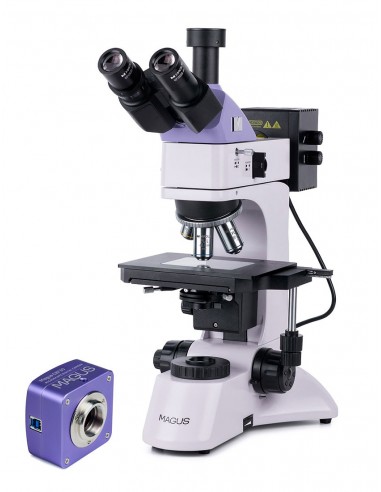

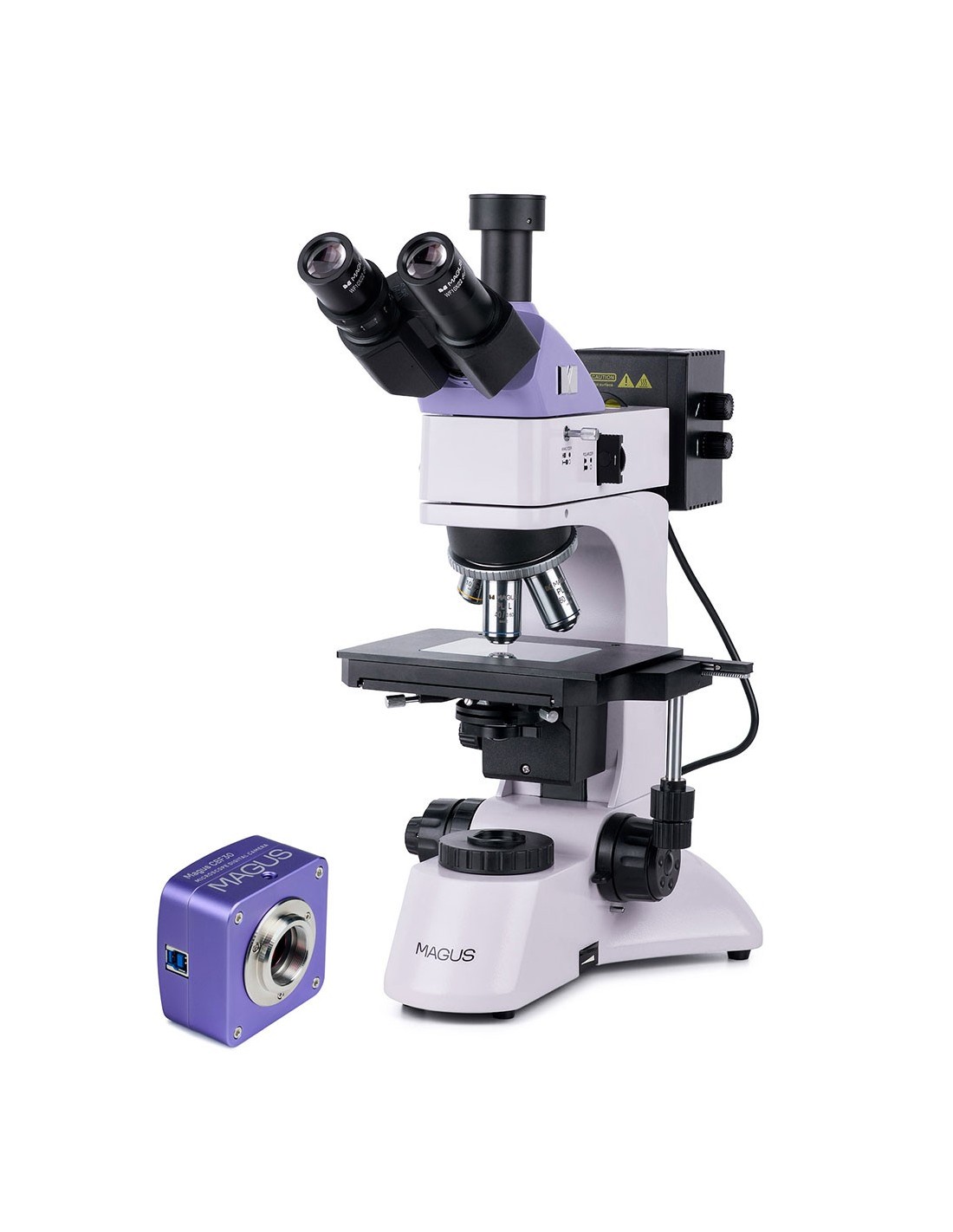

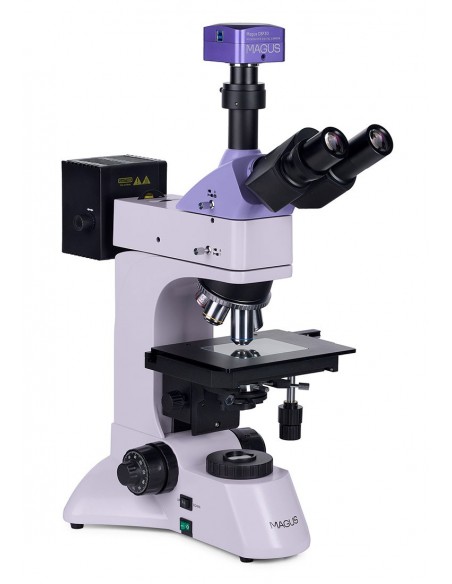

Le microscope métallographique MAGUS Metal 600 est conçu pour l'étude d'échantillons opaques (métaux, alliages, revêtements de peinture, semi-conducteurs et autres matériaux) en lumière réfléchie avec des techniques de microscopie en champ clair et en lumière polarisée. Il est possible d'étudier les microstructures d'échantillons plats polis. L'illuminateur à lumière transmise permet également d'examiner au microscope les particules collées sur les filtres et les matériaux translucides (tels que les films). Le microscope convient aux recherches et analyses effectuées par des géologues, métallurgistes, ingénieurs, archéologues et spécialistes d'autres domaines scientifiques.
Appareil photo numérique
Le MAGUS CBF30 l'appareil photo numérique vous permet de prendre des photos et de courtes vidéos à travers un microscope, d'éditer les fichiers résultants, d'organiser des présentations et d'effectuer des mesures linéaires et angulaires d'objets (après un calibrage correct).
L'appareil est conçu pour fonctionner sur des microscopes utilisant le fond clair. méthode et objectifs 4x, 10x, 20x et 40x.
Le capteur de 6,3 MP vous permet de prendre des photos et des vidéos lumineuses et détaillées à une résolution maximale de 3072 x 2048 px. Si nécessaire, la résolution peut être réduite à 1536x1024 px. Cependant, cela n'affectera pas la fréquence d'images, qui restera à 59 ips, garantissant ainsi des transitions d'images fluides sans bégaiement ni retards.
Le capteur CMOS SONY Exmor rétro-éclairé en couleur vous permet d'utiliser l'appareil photo même dans des conditions difficiles de faible luminosité. L'image restera lisible et lumineuse. L'utilisation d'un adaptateur avec un grossissement de 0,5x à 0,75x fournira l'image la plus claire possible, sans distorsion.
Optique

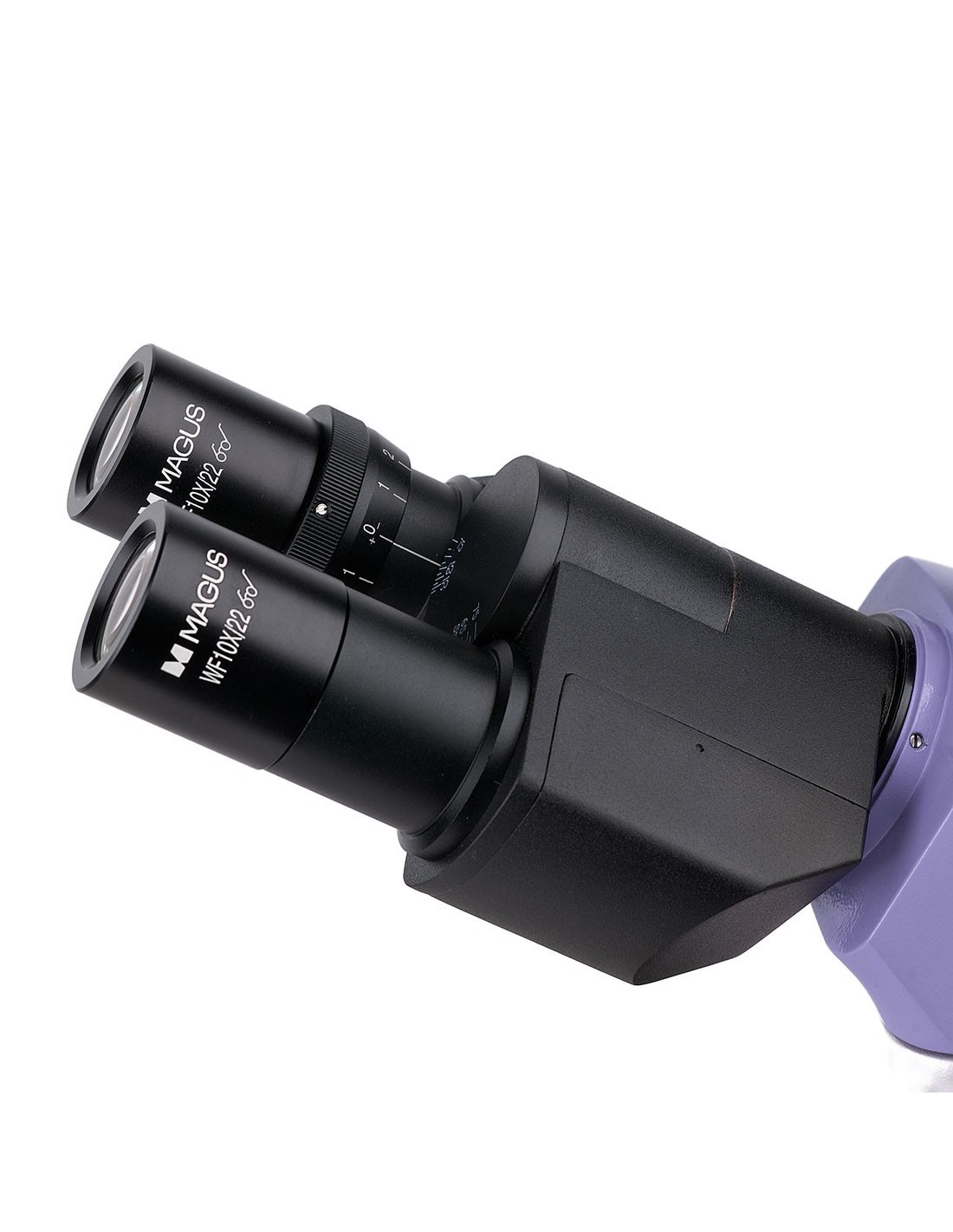

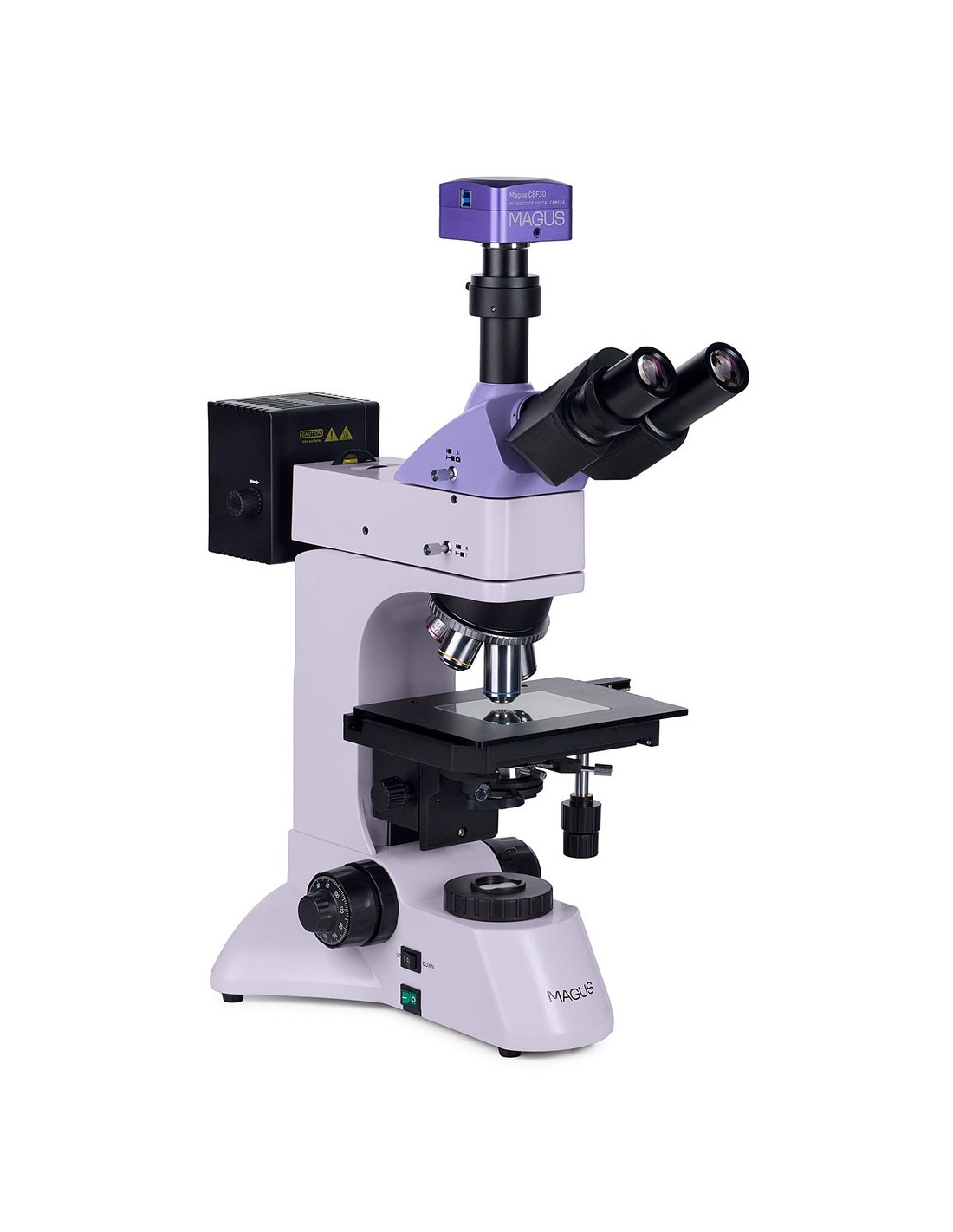

La tête trinoculaire est livrée avec un tube trinoculaire pour montage sur la caméra (non inclus). Le faisceau lumineux peut prendre deux positions : 100:0 ou 0:100, c'est-à-dire que le faisceau lumineux peut être dirigé sur l'appareil photo numérique ou sur le tube oculaire. La tête trinoculaire est inclinée de 30°, ce qui la rend idéale pour des observations de longue durée. Sur le canon gauche se trouve une bague de réglage dioptrique.

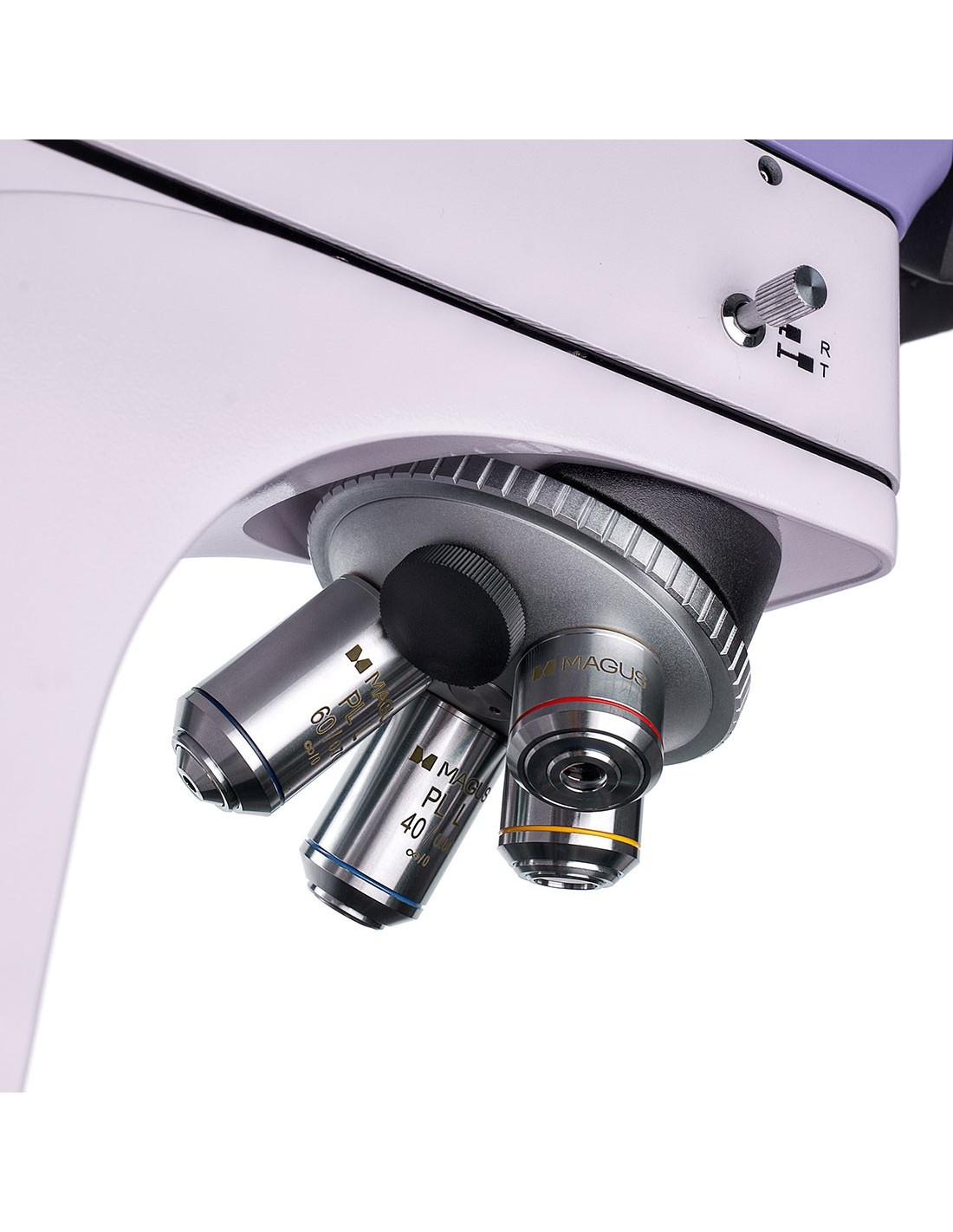

Dans la configuration de base, le grossissement du microscope varie de 50x à 600x. Pour augmenter la limite de grossissement maximale, des oculaires supplémentaires peuvent être montés. Le nez est orienté vers l'intérieur de l'instrument. Cinq objectifs peuvent être montés simultanément : quatre sont inclus dans le kit et un emplacement est libre pour installer un objectif supplémentaire. Le microscope est équipé d'objectifs plans achromatiques avec une longue distance de travail adaptés à la microscopie en champ clair.
Éclairage
Le microscope est équipé de lumière transmise et réfléchie. éclairage. Les deux utilisent des lampes halogènes de 30 W à luminosité réglable, alimentées par courant alternatif. Les lampes halogènes émettent une lumière avec une température de couleur qui assure un plus grand confort pour les yeux.
Le microscope est équipé d'outils de polarisation pour les observations de lumière réfléchie : un analyseur intégré et un polariseur amovible. Les diaphragmes d'ouverture et de champ permettent de régler l'éclairage de Köhler. Des filtres colorés sont également inclus dans le kit. Les ouvertures et la source de lumière réfléchie peuvent être centrées.
Le système d'éclairage à lumière transmise utilise un condenseur Abbe traditionnel, dont la position peut être réglée de deux manières : centrée et réglée en hauteur. Il est complété par un objectif pliable qui permet de l'utiliser avec des objectifs à faible grossissement. Il existe des diaphragmes de champ et une ouverture qui permettent d'utiliser la méthode d'éclairage de Köhler.
Plateforme et mécanisme de mise au point
La hauteur maximale de l'échantillon qui pouvant être mis sur scène est de 20 mm. L'échantillon peut être déplacé en déplaçant la platine le long des deux axes. Il est équipé d'une lame de verre à utiliser pour l'observation d'échantillons opaques.
Des mécanismes de mise au point grossière et fine sont utilisés pour ajuster la mise au point. La mise au point est fluide et précise. La mise au point grossière est équipée d'un bouton de fixation et la tension de la vis grossière peut être réglée. Les boutons de mise au point sont positionnés coaxialement des deux côtés, vous n'avez donc pas besoin de garder vos mains en l'air pendant l'observation, mais confortablement sur la table.
Accessoires
Le microscope MAGUS Metal 600 peut être équipé d'oculaires supplémentaires, d'objectifs longue distance, d'appareils photo numériques et de lames d'étalonnage.
Principales caractéristiques du microscope :
- Microscope pour l'étude d'échantillons opaques, plats et polis en lumière réfléchie et d'échantillons translucides en lumière transmise
- Tête trinoculaire avec tube trinoculaire et séparateur de faisceau
- Tête trinoculaire avec tube trinoculaire et séparateur de faisceau
- li>
- Source de lumière réfléchie et transmise : lampe halogène 30 W
- Méthode d'éclairage Köhler en lumière transmise et réfléchie, technique de microscopie polarisée en lumière réfléchie
- Éléments (diaphragmes et sources de lumière) du système d'éclairage en lumière réfléchie qui peuvent être centrés, jeux de filtres
- Le condenseur d'Abbe avec lentilles rabattables peut être utilisé avec objectifs à faible grossissement
- Large gamme d'oculaires et d'objectifs supplémentaires
Principales caractéristiques de l'appareil photo :
- Recommandé à utiliser avec des objectifs à faible grossissement
- Capteur sensible à la lumière pour des images claires même dans des conditions de faible luminosité
- Fréquence d'images de 59 ips, suffisante pour observer des objets en mouvement ou des processus en mouvement rapide
- Le package comprend un logiciel qui garantit pleinement la fonctionnalité de toutes les fonctionnalités de l'appareil photo et, par conséquent, un « démarrage rapide »
- Interface USB 3.0 fiable pour des vitesses de transfert de données élevées
- Ajustement de la résolution afin que vous puissiez choisir l'option qui vous convient le mieux à tout moment

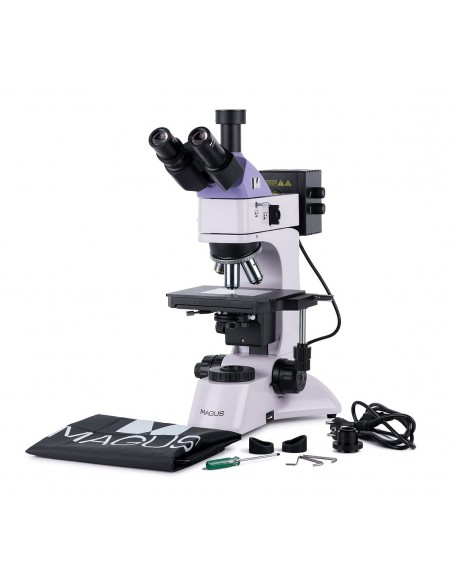

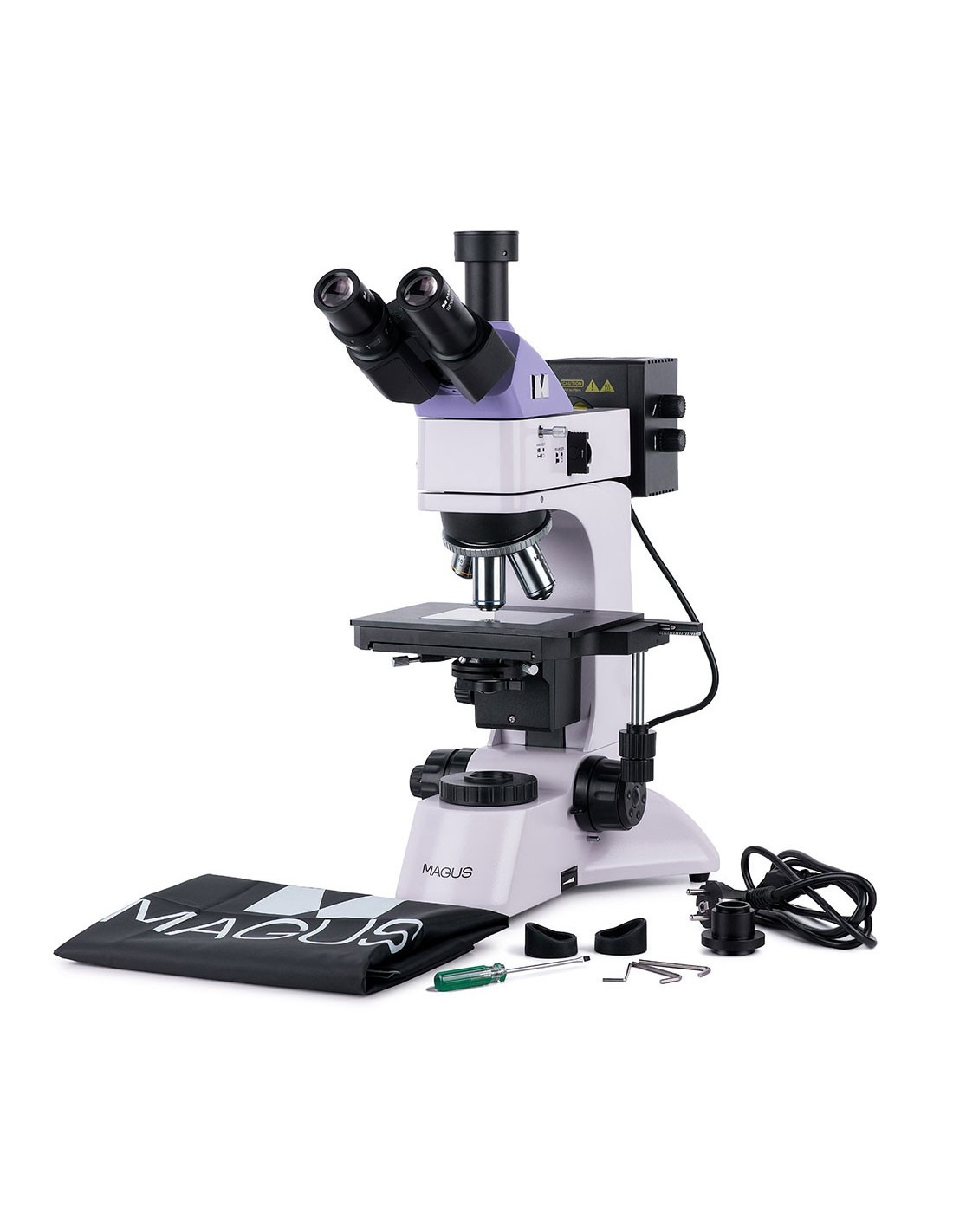

Le paquet contient :
- Appareil photo numérique MAGUS CBF30 (appareil photo numérique, câble USB, CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Base avec entrée d'alimentation, source de lumière transmise et condenseur, mécanisme de mise au point, platine et embout
- Illuminateur pour observations de lumière réfléchie avec boîtier d'ampoule
- Tête trinoculaire
- Objectif planachromatique Infinity : PL L5x/0,12 WD 26,1 mm
- Plan achromatique Objectif infini : PL L10х/0,25 WD 20,2 mm
- Objectif plan achromatique infini : PL L40х /0,60 WD : 3,98 mm
- Objectif plan achromatique infini : PL L60x/0,70 WD : 2,08 mm
- Oculaire 10x/22 mm avec oculaire à extension longue (2 pcs.)
- Plaque de verre pour la scène
- 1x adaptateur monture C
- Clé Allen
- Câble de connexion alimentation secteur AC
- Câble d'alimentation de l'éclairage à lumière réfléchie
- Couvercle anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- 12,5x/14 mm oculaire (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x /9 mm (2 pcs.)
- Objectif achromatique plan infini : PL L20х/0,40 WD 8,80 mm
- Objectif achromatique plan infini : PL L50х/0,70 WD 3,68 mm
- Objectif achromatique plan infini : PL L50х/0,70 WD 3,68 mm li>
- Objectif achromatique plan infini : PL L80x/0,80 WD : 1,25 mm
- Objectif achromatique plan infini : PL L100x/0.85 (sec) WD 0.40 mm
- Verre d'étalonnage
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555018270 |
| Taille du colis (LxPxH) | 35x30x75 cm |
| Poids d'expédition | 15,1 kg |
| Délimiteur | Microscope métallographique MAGUS Metal 600 |
| === Délimiteur === |
| Type | léger/optique, numérique, métallographique |
| Tête | Trinoculaire |
| Tube vertical | Siedentopf |
| Angle d'inclinaison de la tête< /td> | 30° |
| Grossissement, x | 50–600 base (*en option : 50–1000/1250/1500/2000/ 2500) |
| Plage de grossissement | 200x à 800x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5 x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | planachromatique à l'infini : PL L5x/0.12, PL L10x/0.25, PL L40x/0, 60, PL L60x/ 0,70 ; distance parfocale 45 mm (*en option : PL L20x/0.40, PL L50x/0.70, PL L80x/0.80, PL L100x/0.85 (sec)) |
| Embout nasal | pour 5 objectifs |
| Distance de travail, mm | 26,1 (5x) ; 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 210x140 |
| Amplitude de mouvement de la scène, mm | 75/50 |
| Caractéristiques de la platine | Plateforme mécanique à deux axes, avec lame en verre |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon gauche) |
| Condenseur | lumière transmise : condenseur Abbe centrable et réglable en hauteur, NA 1,25, diaphragme d'ouverture et lentilles rabattables réglables , avec vis de fixation |
| Focus | coaxiale, mise au point grossière (25 mm, avec bouton de fixation et bouton de réglage de la tension) et mise au point fine (0,002 mm)< /td> |
| Éclairage | halogène |
| Réglage de la luminosité | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | Lumière réfléchie et transmise : 12 V/30 W |
| Filtres optiques | vert, bleu, jaune, satin |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires | analyseur intégré et polariseur amovible |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation< /td> | compliqué |
| Application | métallographique |
| Méthode de recherche | champ clair, lumière polarisée |
| Ensemble avec trousse à crayons /étui/sac | couvercle anti-poussière |
| Poids, kg | 11 |
| Appareil photo numérique |
| Capteur |
| Couleur/Monochrome | Couleur |
| Mégapixels | 6,3 |
| Taille du capteur | 1/1,8" (7,37x4,92 mm ) |
| Taille des pixels, µm | 2,4x2,4 |
| Sensibilité à la lumière |
| Rapport signal sur bruit | 0,15 mV à 1/30 s |
| Enregistrement vidéo | oui |
| Enregistrement vidéo | oui |
| Emplacement d'installation | tube trinoculaire, tube optique au lieu de l'oculaire |
| Format d'image td> | *.jpg, *.bmp, *.png, *.tif |
| Format vidéo | enregistrement : *.wmv, * .avi, *.h264 (Windows 8 et versions ultérieures), *h265 (Windows 10 et versions ultérieures) |
| Plage spectrale, nm | 380-650 ( filtre IR intégré) |
| Type d'obturateur | ERS (obturateur à rideau électronique) |
| Balance des blancs< /td> | manuel, automatique |
| Contrôle de l'exposition | manuel, automatique |
| Logiciel fonctionnalités | taille de l'image, luminosité, contrôle de l'exposition |
| Logiciel | MAGUS View |
| Sortie | USB 3.0, 5 Gb/s |
| Configuration système requise | Windows 8/10/11 ( 32 bits et 64 bits), Mac OS 2 ou version ultérieure, minimum 2 Go de RAM, port USB 3.0, CD-ROM, 17" ou plus |
| Type de montage td> | Monture C |
| Corps | aluminium robuste |
| Alimentation de la caméra< /td> | DC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
