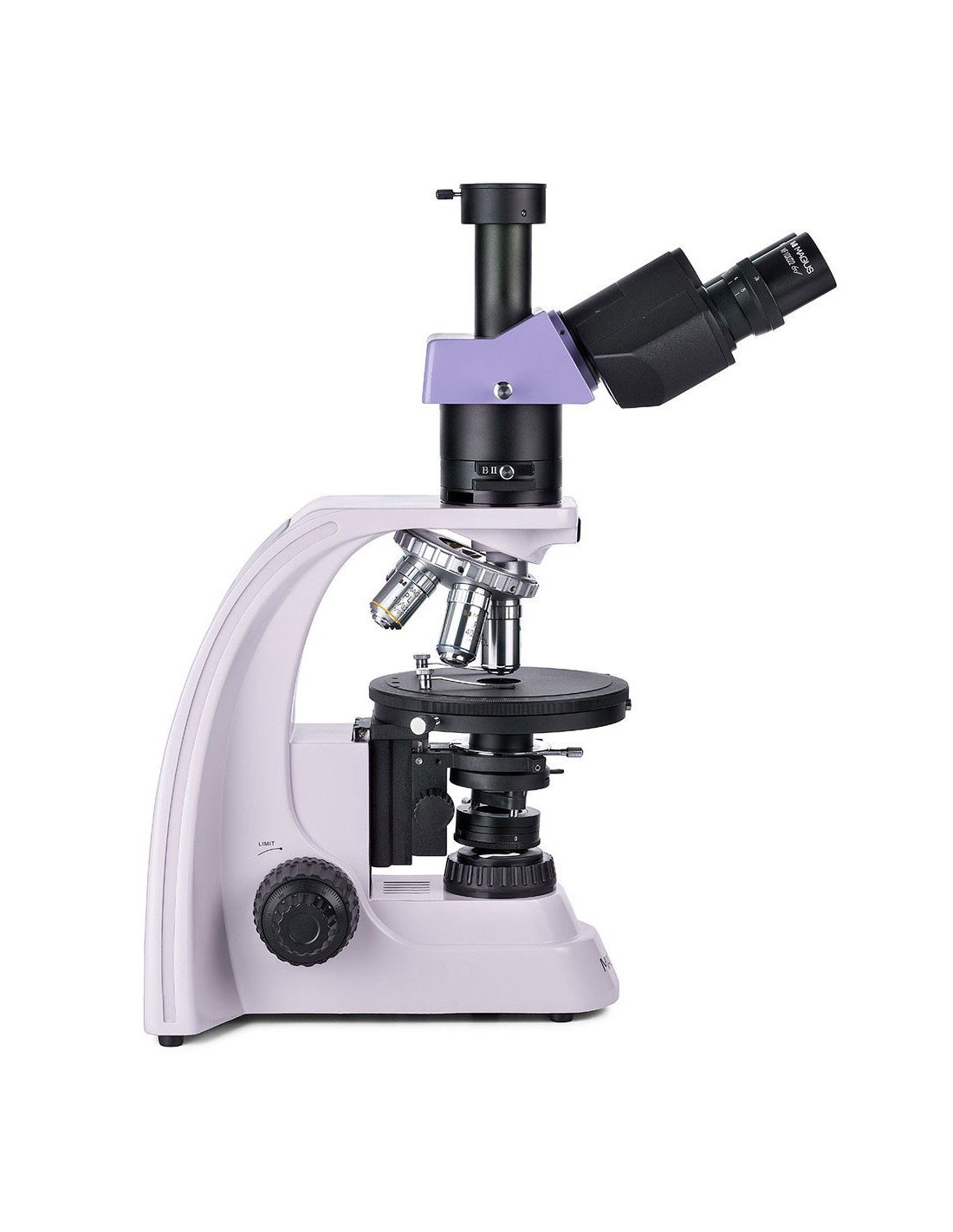

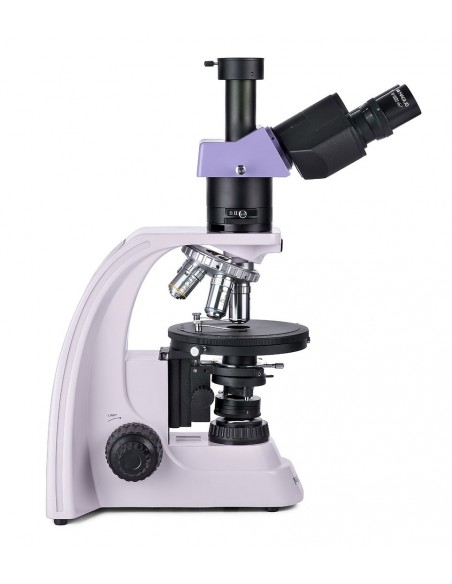

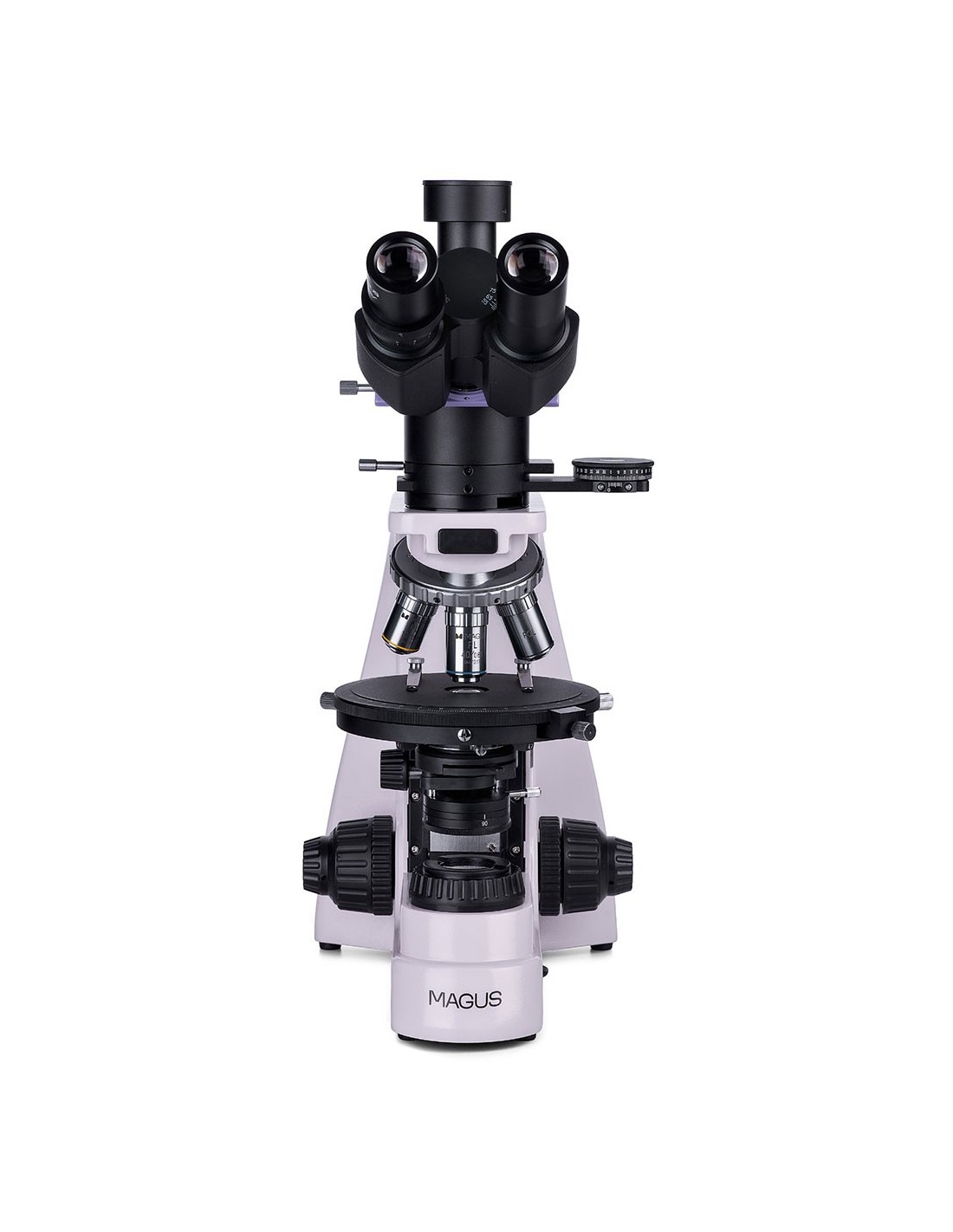

Le microscope polarisant MAGUS Pol 800 est utilisé pour étudier des objets anisotropes en lumière transmise polarisée et ordinaire. Les objets d'étude peuvent être biologiques, géologiques ou polymères. Les optiques du microscope sont hors tension, ce qui signifie qu'elles ne créent pas de réfractions parasites. Il forme une image claire, contrastée et authentique. La fonctionnalité du microscope est utile dans divers domaines scientifiques : médecine, médecine légale, minéralogie, pétrographie, cristallographie, etc.
Appareil photo numérique

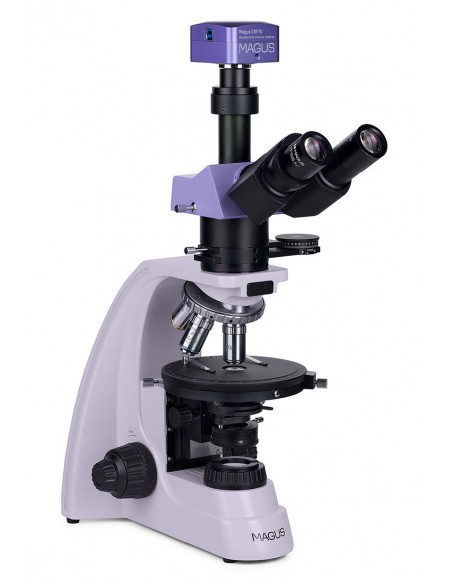

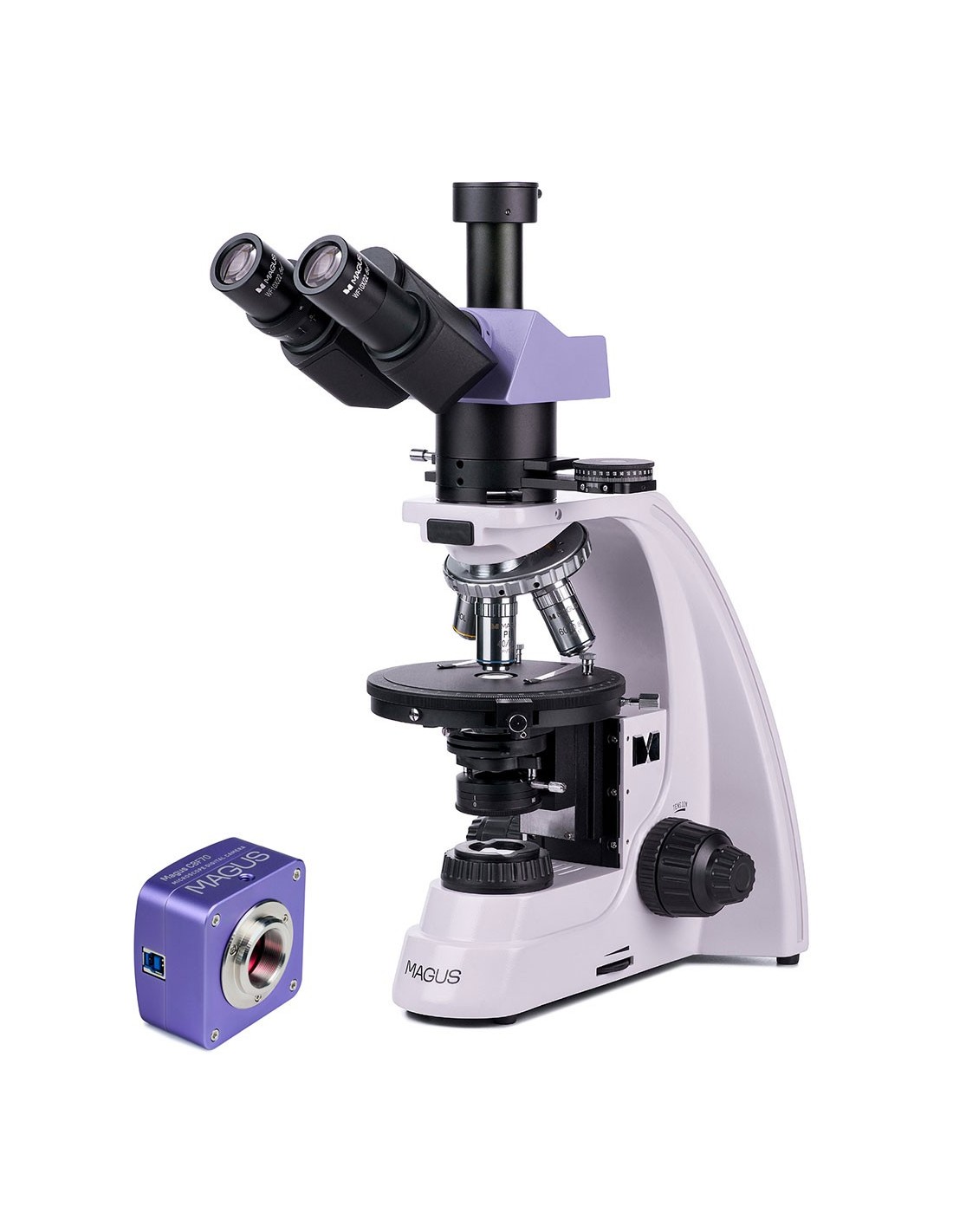

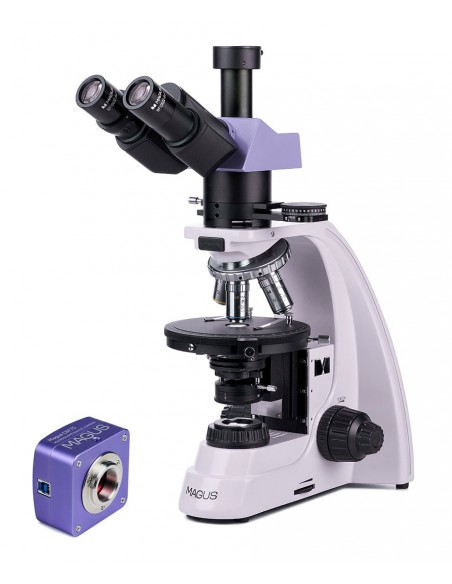

L'appareil photo Le MAGUS scientifique professionnel CBF70 est conçu pour être utilisé avec un microscope ainsi qu'avec des objectifs 4x, 10x, 20x et 40x. L'appareil permet de prendre des photos, de réaliser des vidéos, d'organiser des démonstrations, d'afficher des images sur un écran externe et d'effectuer des mesures angulaires et linéaires d'objets d'étude (pour que cette fonction soit exécutée correctement, le logiciel doit être calibré). La caméra est recommandée pour travailler avec la méthode du champ clair.
La caméra MAGUS CBF70 dispose de cinq modes de résolution d'image et de fréquence d'images, vous pouvez donc facilement trouver celui qui correspond le mieux à vos besoins : 5280x3954 px (17 ips), 3952x3952 px (17 ips), 2640x1976 px (56 ips), 1760x1316 px (67 ips) et 584x438 px (192 ips).
Les modes haute résolution sont idéaux pour la photographie, vous permettant pour créer des images claires, vibrantes et très détaillées. Les modes avec une fréquence d'images accrue aideront à enregistrer une vidéo fluide et informative, sans sauts ni retards, en enregistrant les plus petits mouvements de l'objet ou les caractéristiques des processus rapides observés.
Pour obtenir la meilleure qualité d'image sans distorsions, il est recommandé de utilisez un adaptateur avec un grossissement de 1x.
La conception de la caméra utilise un capteur CMOS SONY Exmor rétroéclairé couleur de 4/3". Cela rend l’image lumineuse même dans un environnement faiblement éclairé. La taille physique plus grande du capteur permet aux couleurs affichées de paraître plus profondes et à l'image de paraître plus claire.
Optique

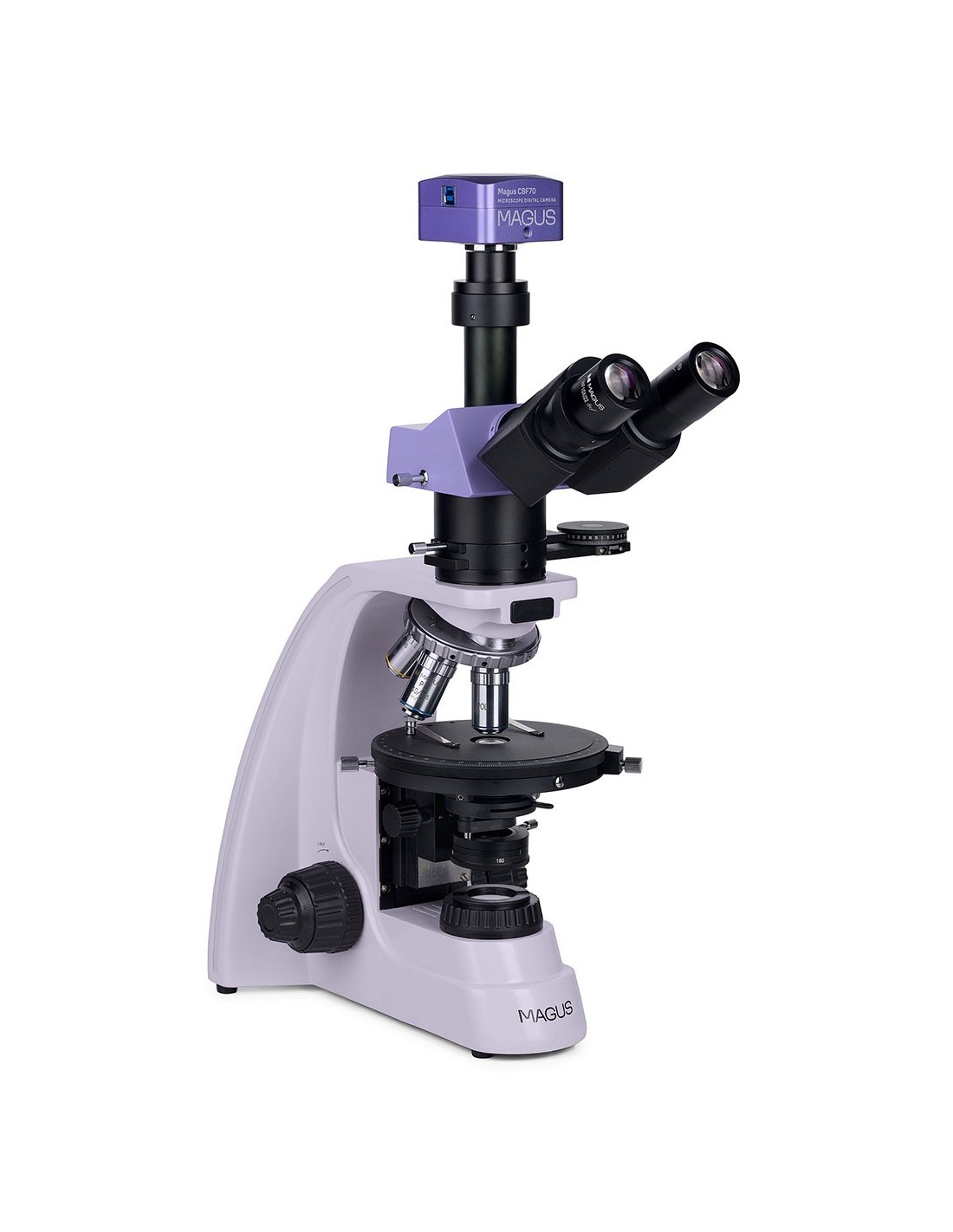

La tête trinoculaire est équipée d'un tube trinoculaire pour le montage d'un appareil photo numérique. Grâce à l'interrupteur sur le corps, la lumière est entièrement dirigée vers les tubes oculaires ou l'appareil photo numérique. L'angle de 30° des tubes oculaires est confortable pour les observations à long terme et ne provoque pas de tension sur les muscles du cou. Le tube gauche est doté d'un anneau de réglage dioptrique dans lequel il tourne et adapte l'optique du microscope à la vision unique de l'utilisateur.

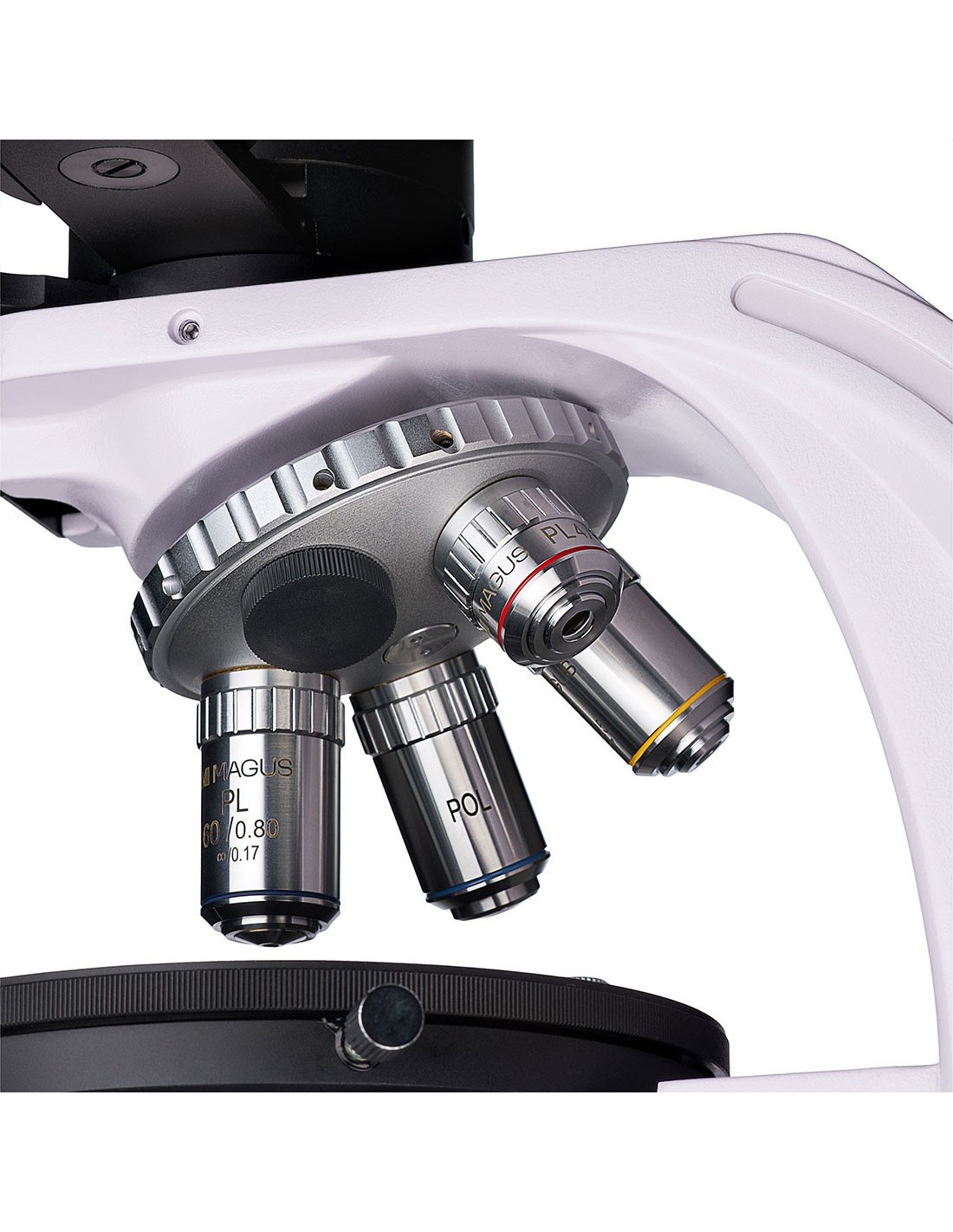

Le porte-nez est conçu pour l'installation simultanée de cinq objectifs, dont quatre déjà inclus dans l'emballage. . Un objectif supplémentaire de la gamme d'accessoires MAGUS peut être acheté séparément. Tous les objectifs sont conçus pour fonctionner avec des lamelles de 0,17 mm d’épaisseur. Grâce à la conception du revolver « loin de l'observateur », l'objectif inséré dans le chemin optique est clairement visible pendant le travail, ce qui rend le travail du chercheur plus confortable. Les rainures du porte-objectif du nez sont centrées.
Éclairage
La source d'éclairage est située sous la platine objet, c'est-à-dire que les observations sont effectuées en lumière transmise. La lampe halogène de 30 W produit un éclairage lumineux et agréable à l'oeil, adapté à une utilisation sur tous les objectifs. Le réglage de l'éclairage à l'aide de la méthode Köhler permet d'obtenir un contraste plus élevé et une meilleure qualité d'image.
Le microscope est équipé d'un polariseur et d'un analyseur. Pour travailler en lumière polarisée, l'analyseur est introduit dans le chemin optique et l'angle de polarisation est modifié en faisant tourner le polariseur et l'analyseur l'un par rapport à l'autre. Le microscope possède également un tube intermédiaire qui contient une lentille de Bertrand et un boîtier pour les compensateurs. Les compensateurs améliorent le contraste des échantillons à faible biréfringence et la lentille Bertrand est conçue pour les études conopiques.
Plaque et mécanisme de mise au point

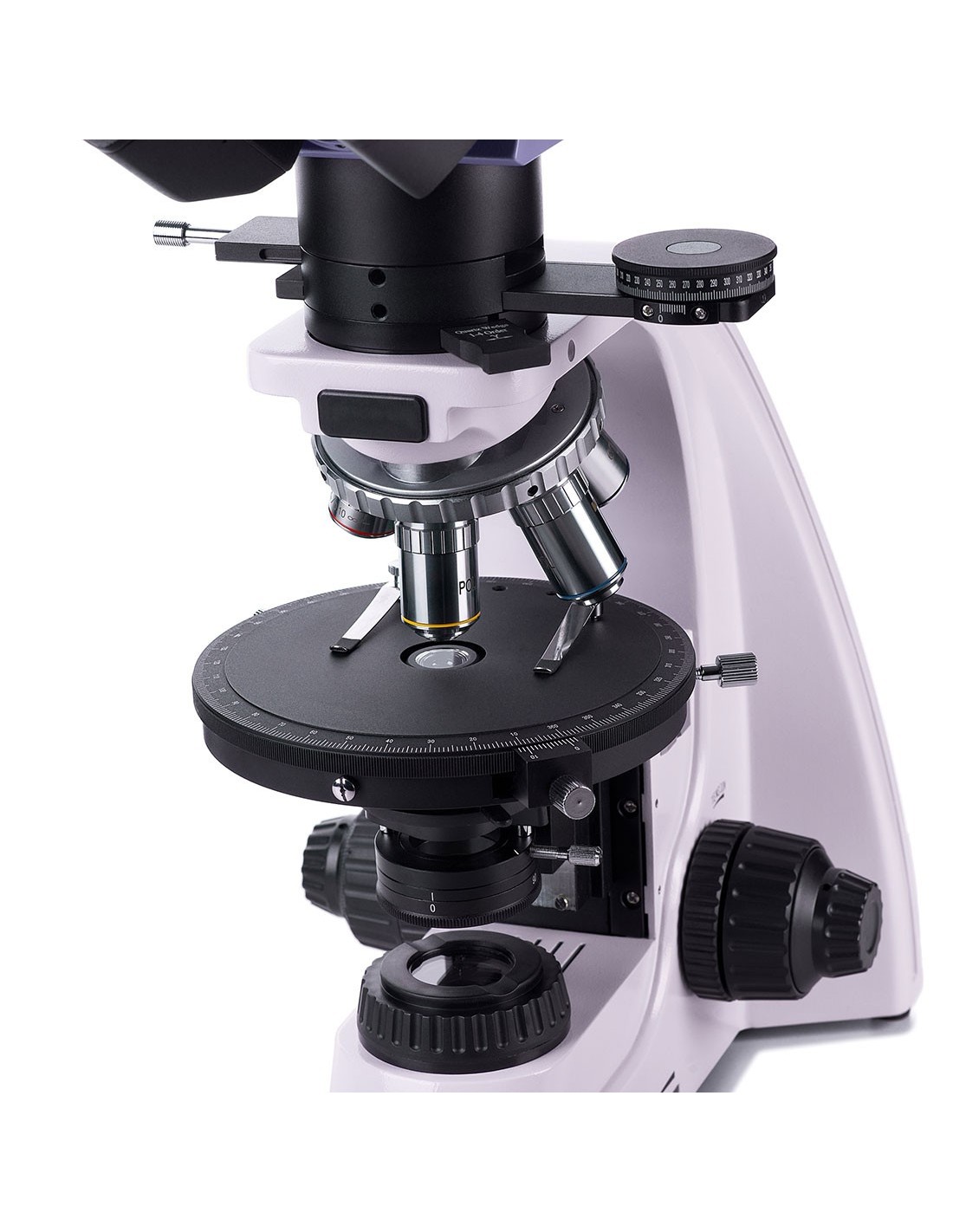

La platine du microscope tourne et cela vous permet de modifier rapidement la réfraction de la lumière par l'échantillon lorsque vous travaillez en lumière polarisée. La platine est centrée par rapport à l'axe optique du microscope, possède une gradation de l'angle de rotation et une échelle qui permet de déterminer l'angle avec une précision de 0,1°.
Le mécanisme de réglage en la mise au point permet un réglage grossier et précis de la netteté. Un verrouillage de mise au point grossière est disponible pour une mise au point grossière, et vous pouvez également régler la tension grossière pour un contrôle plus confortable.
Accessoires
Oculaires, objectifs, des appareils photo numériques et des lames d'étalonnage sont disponibles pour le microscope. Ils élargissent les capacités du microscope pour mener à bien les tâches des chercheurs.
Principales caractéristiques du microscope :
- Observations en lumière transmise dans champ clair et avec méthodes de polarisation
- La source d'éclairage est une lampe halogène de 30 W avec un spectre de lumière « chaude » confortable pour les yeux
- La polarisation est obtenue à l'aide d'un analyseur et un polariseur rotatif ; Le tube intermédiaire est doté d'une lentille de Bertrand et d'un logement pour compensateurs
- Il est possible de régler l'éclairage selon la méthode Köhler, ce qui améliore la lisibilité de l'image
- Le tube trinoculaire permet l'installation d'un appareil photo numérique
- Les objectifs planachromatiques Infinity sont sans tension ; les rainures du revolver du nez sont centrées
- Plateforme rotative, mise au point grossière et fine
- Compatible avec les accessoires supplémentaires : oculaires, objectifs, etc.
Principales caractéristiques de l'appareil photo :
- Cinq paramètres graphiques et fps : parmi eux, vous pouvez facilement trouver le mode le plus approprié
- Transfert de données rapide grâce à Interface USB 3.0
- Grand capteur couleur SONY Exmor pour des images claires et lumineuses même dans des conditions de faible luminosité
- « Démarrage rapide » : installez le logiciel fourni et la caméra est alors prête à l'emploi
- Simplifiez les observations ou faites une démonstration à un public en affichant l'image de la caméra sur un écran externe

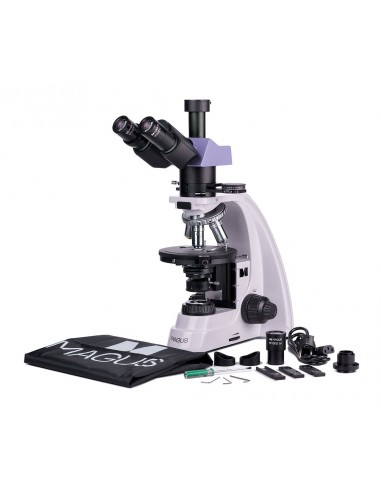

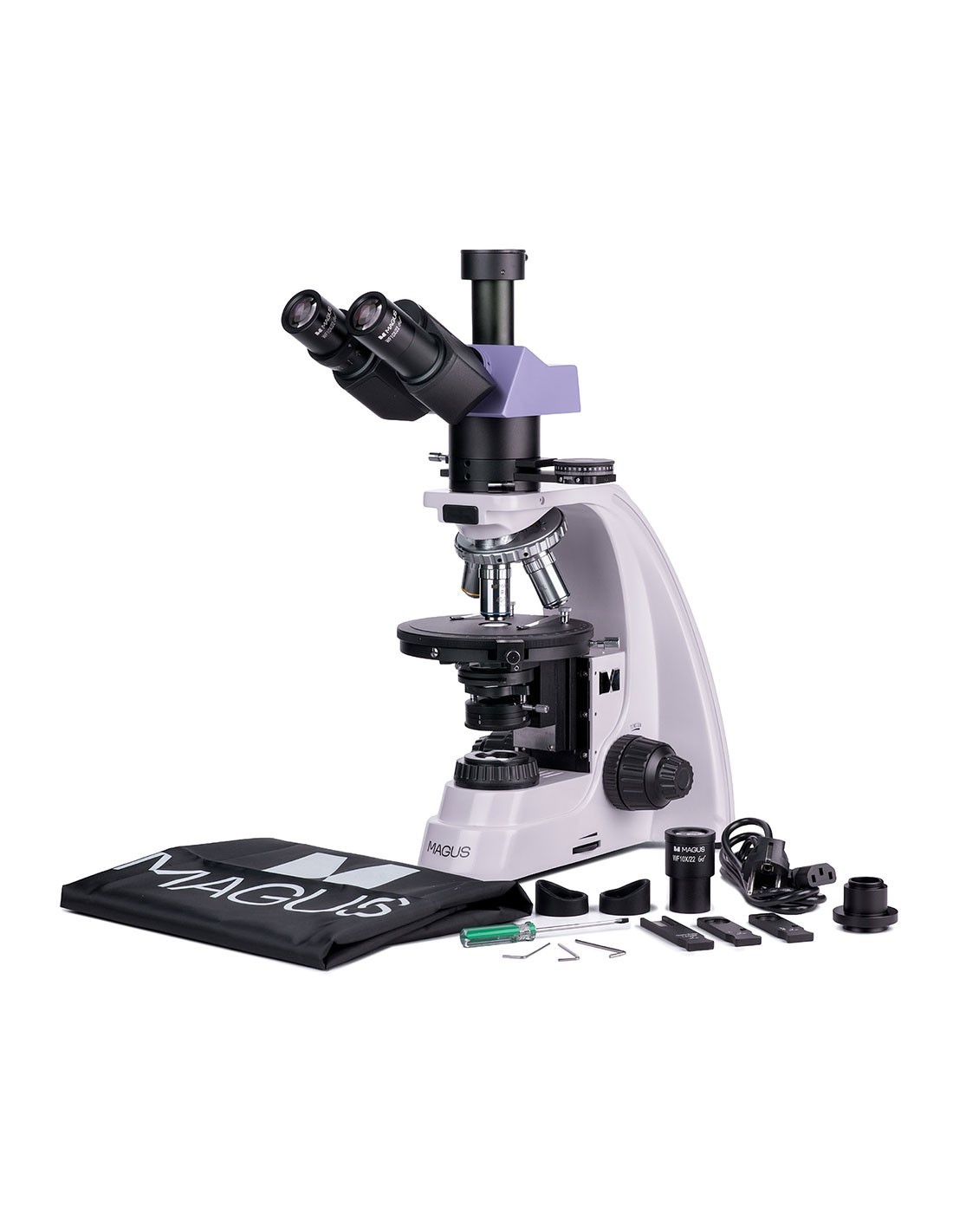

Le package contient :
- Appareil photo numérique MAGUS CBF70 (appareil photo numérique, câble USB, CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)

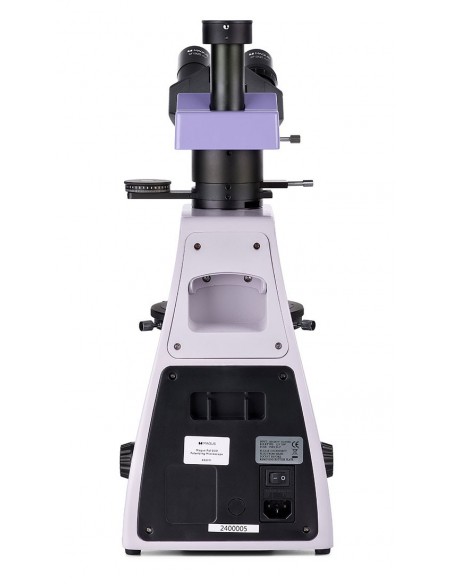

- Base avec entrée d'alimentation, source de lumière transmise et condenseur, mécanisme de mise au point, platine et porte-nez
- Tête trinoculaire
- Tube intermédiaire avec lentilles de Bertrand, un analyseur et un boîtier pour compensateur
- Compensateurs : compensateur λ, compensateur λ/4, quartz wedge
- Objectif planachromatique infini : PL 4x/0,10 WD 21 mm
- Objectif plan infini achromatique : PL 10x/0,25 WD 5,0 mm
- Objectif plan infini achromatique objectif : PL 40x/0,65 (avec mécanisme à ressort) WD 0,66 mm
- Objectif planachromatique Infinity : PL 60x/0,80 (avec mécanisme à ressort) WD 0,46 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- Oculaire 10x/22 mm avec échelle graduée. Valeur d'échelle : 0,1 mm
- 1x adaptateur monture C
- Clé Allen
- Câble d'alimentation
- Couvercle anti-poussière
- Cache-poussière li>
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- 10x /Oculaire 22 mm avec viseur
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x /12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique Infinity : PL 5x/0,12 WD 26,1 mm
- Objectif achromatique plan infini : PL 20x/0,4 WD 8,8 mm
- Objectif achromatique plan infini, fluorescent : PL 100x/1,25 (avec mécanisme à ressort, huile) WD 0,36 mm
- Infini objectif planachromatique, fluorescent : PL 100x/0,8 (avec mécanisme à ressort, sec) WD 2,02 mm
- Plateforme mécanique
- Verre d'étalonnage
| Marque | MAGUS |
| Garantie | 5 лет |
| EAN | 5905555018515 |
| Taille du colis (LxPxH) | 43x27x63 cm |
| Délimiteur | Microscope polarisant MAGUS Pol 800 |
| === Délimiteur === | Spécifications du microscope |
| Type | biologique, lumineux/optique , numérique |
| Testé | trinoculaire |
| Tube vertical | Siedentopf< /td> |
| Angle d'inclinaison de la tête | 30° |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm ; 10х/22 mm avec échelle (*en option : 10x/22 mm avec viseur, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Planachromatique infini , objectifs non déformants : PL 4x/0,10 ; PL10x/0,25 ; PL40x/0,65 ; PL 60x/0,80 (*en option : PL 5x/0,12 ; PL 20x/0,4 ; PL 100x/1,25 (huile) ; PL 100x/0,8 (sec)) ; hauteur parfocale de 45 mm, conçu pour être utilisé avec des lamelles de 0,17 mm d'épaisseur |
| Nosepiece nosepiece | pour 5 objectifs, centrage |
| td> |
| Distance de travail, mm | 21 (4x) ; 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (pétrole)) ; 2,02 (100x (sec)) |
| Distance interpupillaire, mm | 48 — 75 |
| Ø150 |
| Caractéristiques de la scène | Rotatif à 360°, centrage, gradation égale à 1° d'angle de rotation ; une échelle vernier pour mesurer les angles avec une précision de 0,1° |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon à gauche) td> |
| Condensateur | Condensateur Abbe NA 1.25 avec diaphragme à ouverture réglable et lentilles rotatives |
| Diaphragme | Membrane à ouverture réglable, diaphragme de champ avec iris réglable |
| Mise au point | coaxiale, mise au point grossière (21 mm, 39,8 mm/tour, avec fixation bouton de réglage de la tension de la vis micrométrique) et mise au point fine (vis micrométrique de 0,002 mm) |
| Éclairage | halogène |
| Réglage de la luminosité | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | Lampe halogène : 12 V/30 W |
| Plage de température de fonctionnement, °C< /td> | 5 — 35 |
| Niveau utilisateur |
| Niveau de difficulté de montage et d'installation | compliqué |
| Polariseur | avec 0°, 90°, 180°, 270° marqués sur L'échelle; Rotatif à 360° |
| Tube intermédiaire | analyseur intégré rotatif de 0 à 360° ; une échelle vernier pour mesurer les angles avec une précision de 0,1° ; lentilles Bertrand; boîtiers pour l'installation de compensateurs |
| Compensateur | compensateur λ ; Compensateur λ/4 ; coin en quartz |
| Application | laboratoire/médical |
| Position d'éclairage | inférieur |
| Méthode de recherche | champ clair, lumière polarisée |
| Ensemble avec étui/étui/sac | cache anti-poussière |
| === Limite === | Appareil photo numérique |
| Capteur | SONY Exmor CMOS |
| Couleur/monochrome | couleur |
| Mégapixels | 21 |
| Résolution maximale, px | 5280x3954 |
| 4/3" (17,4x13,0 mm) |
| Taille des pixels, µm | 3,3x3. 3 |
| Sensibilité à la lumière | 399 mV à 1/30 s |
| 0,1 mV à 1/30 s |
| Temps d'exposition | 0,1 ms – 15 s |
| Enregistrement vidéo | oui |
| Enregistrement vidéo | oui |
| Fréquence d'image, fps@résolution | 17@5280x3954, 192@584x438, 67@1760x1316, 56@2640x1976, 17@3952x3952 |
| Emplacement d'installation | Tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image |
| Format vidéo | enregistrement : *.wmv, *. avi, *.h264 (Windows 8 et versions ultérieures), *h265 (Windows 10 et versions ultérieures) |
| Plage spectrale, nm | 380-650 (intégré Filtre IR) |
| Type d'obturateur | ERS (obturateur à rideau électronique) |
| Balance des blancs |
| Balance des blancs | td> | manuel, automatique |
| Contrôle de l'exposition | manuel, automatique |
| Caractéristiques logicielles | taille de l'image, luminosité, contrôle de l'exposition |
| Logiciel | MAGUS View |
| Exigences du système | Windows 8/10/11 (32 bits et 64 bits), Mac OS /tr> |
| Type de montage | Montage C |
| Corps | aluminium robuste |
| Alimentation de la caméra | CC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
