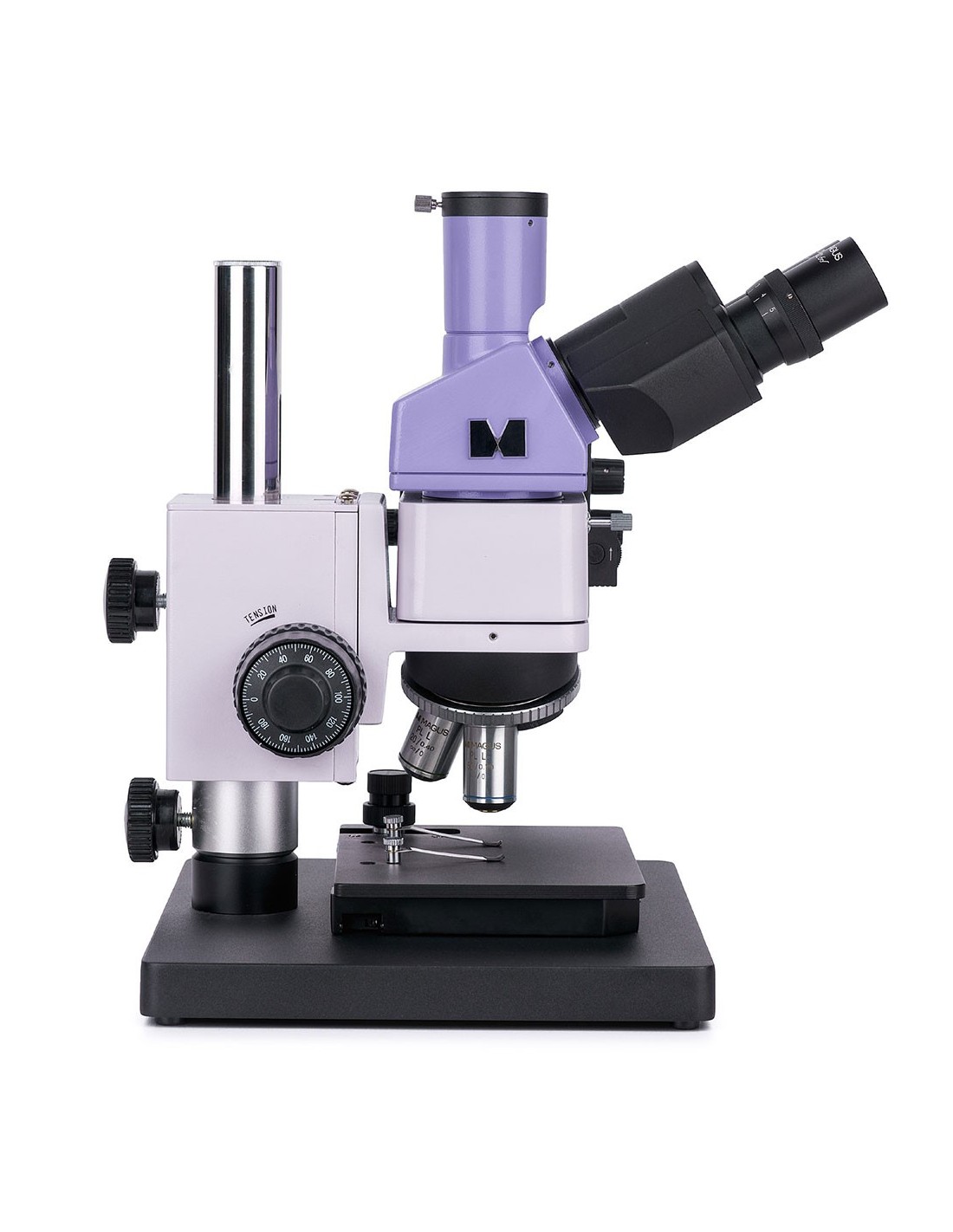

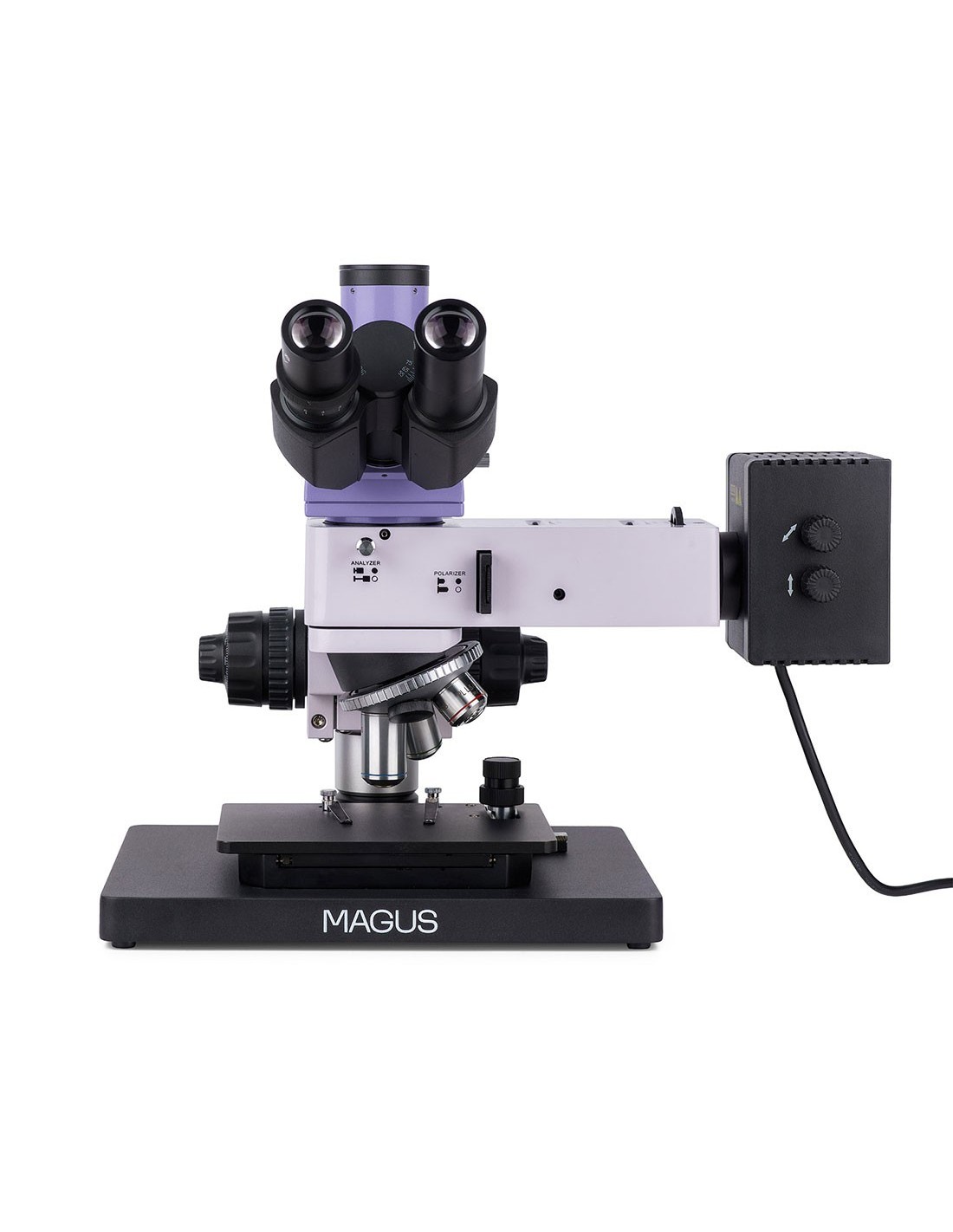

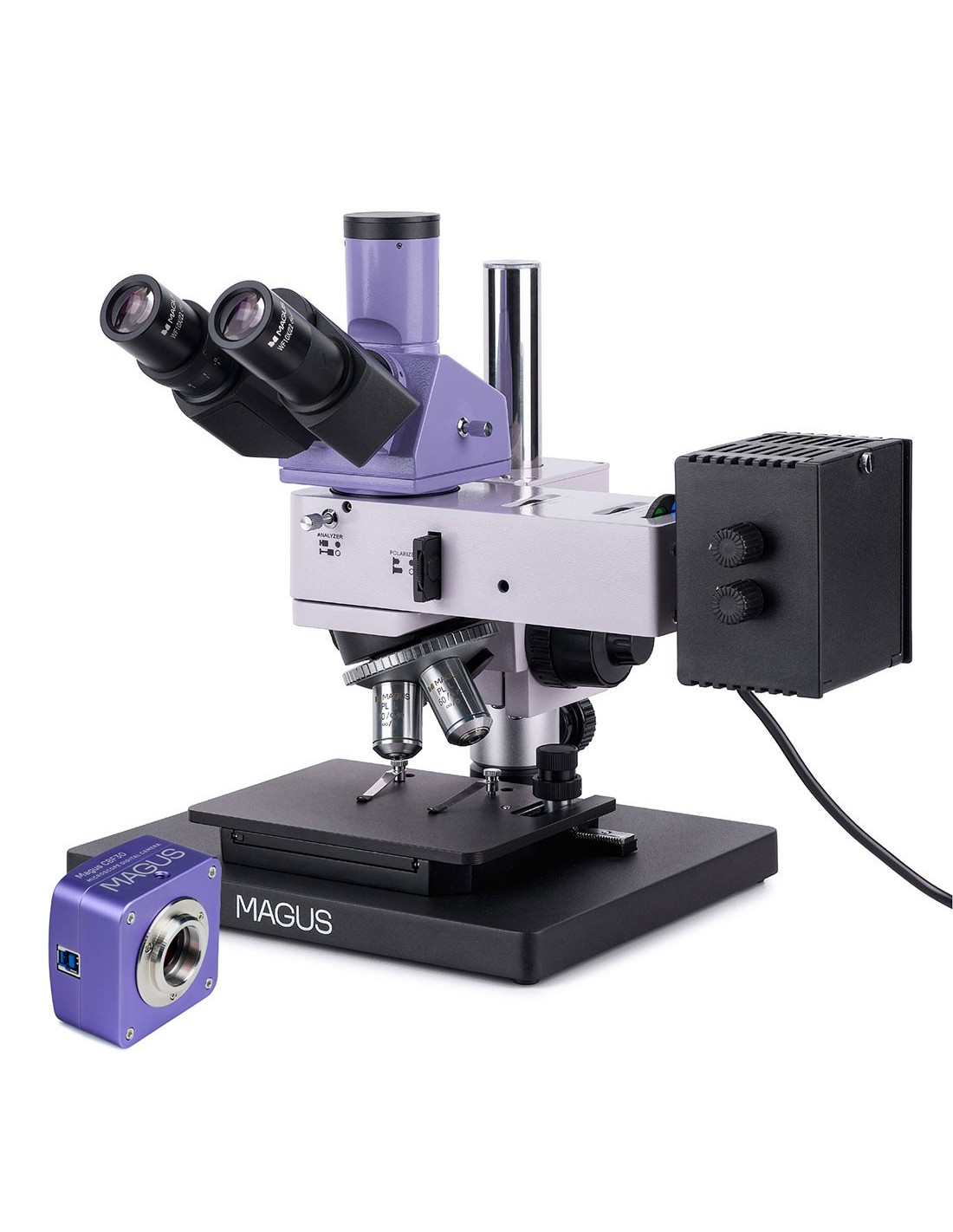

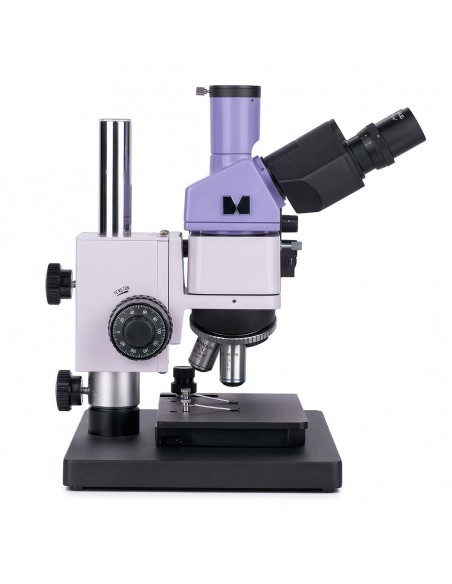

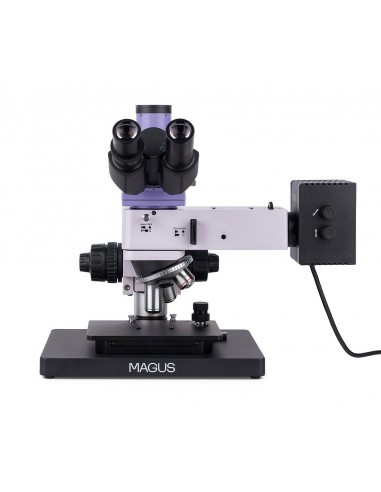

Le microscope métallographique à lumière réfléchie MAGUS Metal 630 est utilisé pour examiner la microstructure d'objets opaques de toutes hauteurs et tailles. Les objets examinés sont des métaux, des alliages, des semi-conducteurs et des revêtements de peinture. Les techniques de microscopie disponibles sont le champ clair et la lumière polarisée. L'un des avantages du microscope est sa taille compacte, ce qui le rend idéal pour les laboratoires disposant d'un espace de travail et de stockage limité. Le microscope MAGUS Metal 630 est le choix idéal pour les entreprises de divers secteurs, les centres de recherche et les départements universitaires.

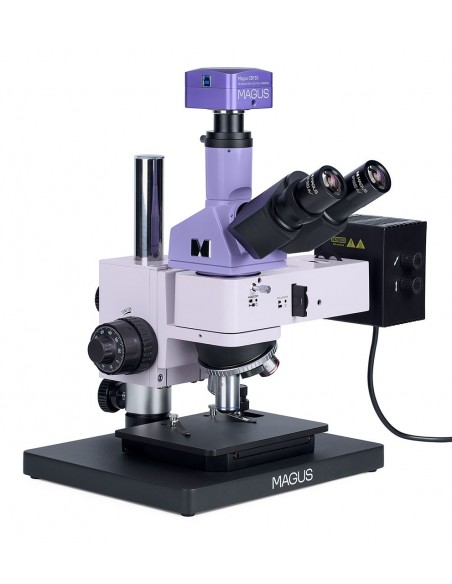

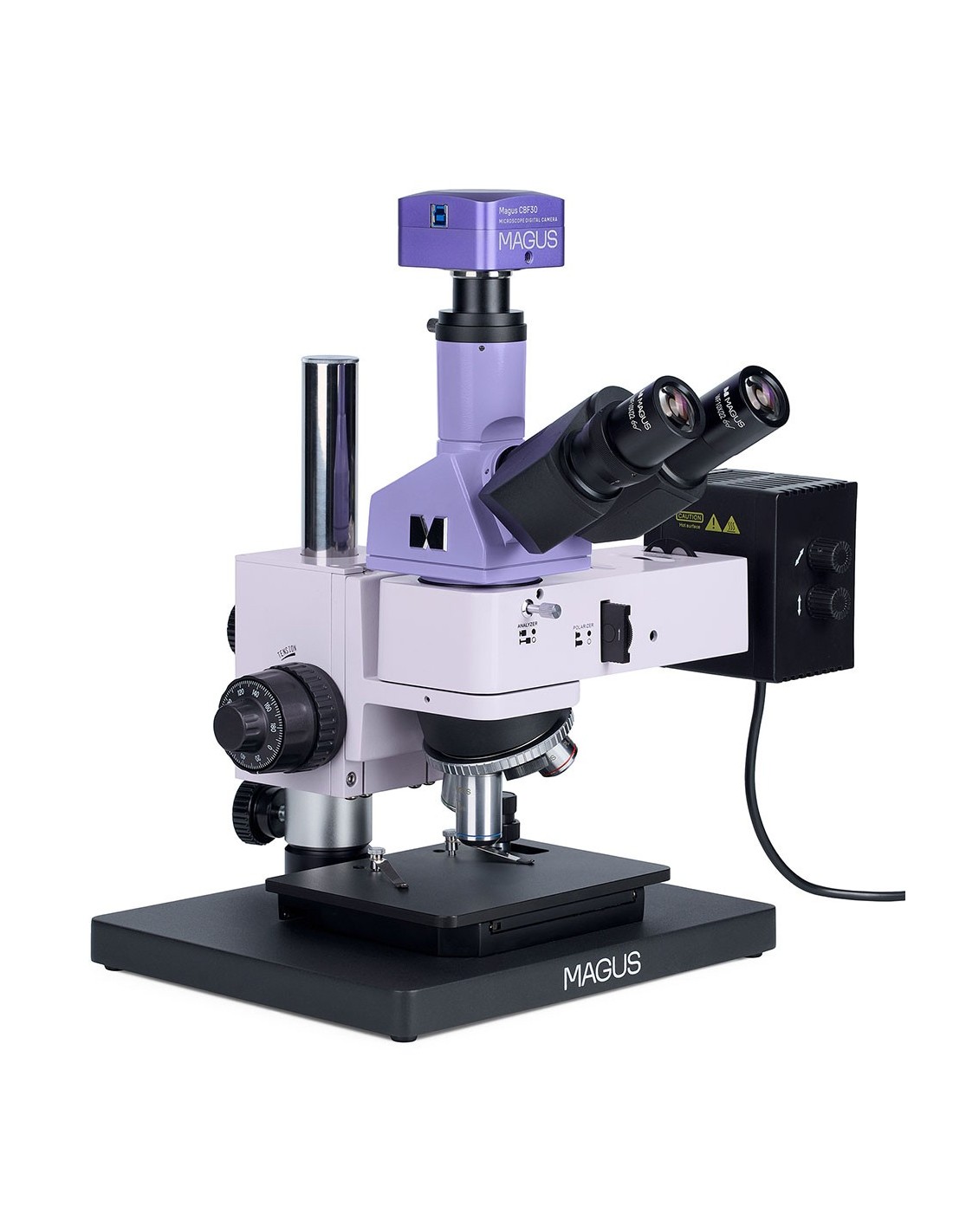

Appareil photo numérique
L'appareil photo numérique MAGUS CBF30 permet vous pouvez prendre des photos et de courtes vidéos à travers un microscope, éditer les fichiers résultants, organiser des présentations et effectuer des mesures linéaires et angulaires d'objets (après un étalonnage approprié).
L'appareil est conçu pour fonctionner sur des microscopes en utilisant la méthode du champ clair et Objectifs 4x, 10x, 20x et 40x.
Le capteur de 6,3 MP vous permet de prendre des photos et des vidéos lumineuses et détaillées à une résolution maximale de 3 072 x 2 048 px. Si nécessaire, la résolution peut être réduite à 1536x1024 px. Cependant, cela n'affectera pas la fréquence d'images, qui restera à 59 ips, garantissant ainsi des transitions d'images fluides sans bégaiement ni retards.
Le capteur CMOS SONY Exmor rétro-éclairé en couleur vous permet d'utiliser l'appareil photo même dans des conditions difficiles de faible luminosité. L'image restera lisible et lumineuse. L'utilisation d'un adaptateur avec un grossissement de 0,5x à 0,75x fournira l'image la plus claire possible, sans distorsion.
Optiques
Les optiques du microscope sont corrigées à l'infini. Le tube trinoculaire destiné au montage de la caméra est positionné verticalement. Vous pouvez diriger le faisceau lumineux sur l'oculaire ou dans le tube trinoculaire. La caméra n'est pas incluse dans la configuration de base. Le microscope vous permet de travailler confortablement pendant de nombreuses heures grâce à l'inclinaison de 30° de la tête binoculaire. L'oculaire gauche est doté d'un outil de correction dioptrique pour ajuster l'optique en fonction de la vision de l'utilisateur.

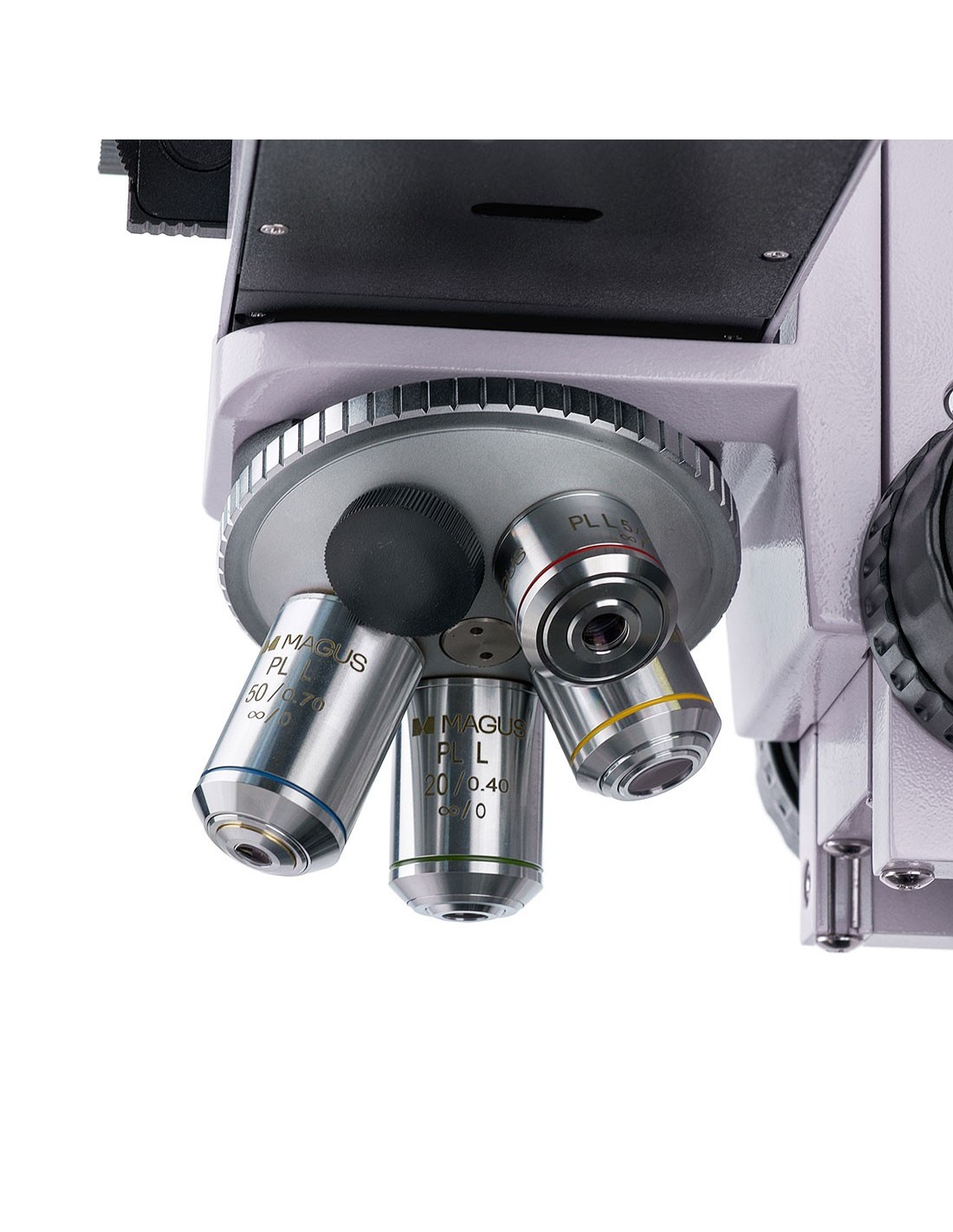

L'embout nasal comporte 5 fentes. Le kit comprend 4 objectifs plan achromatiques. Une fois installé, il y a un emplacement libre pour installer un objectif en option. Les objectifs avec une longue distance de travail sont conçus pour la microscopie en fond clair.

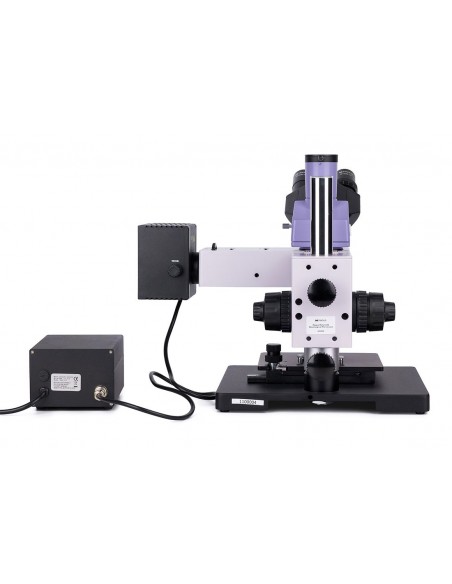

Éclairage
Le microscope utilise uniquement un éclairage par lumière réfléchie. Le système d'éclairage est composé d'un dispositif de polarisation, d'un diaphragme d'ouverture et d'un diaphragme de champ. Source lumineuse : lampe halogène 30W. La lumière émise n'est pas éblouissante et ne fatigue pas les yeux. L'iris et la source lumineuse peuvent être centrés. Vous pouvez également régler l'éclairage Köhler. Le kit comprend des filtres colorés.

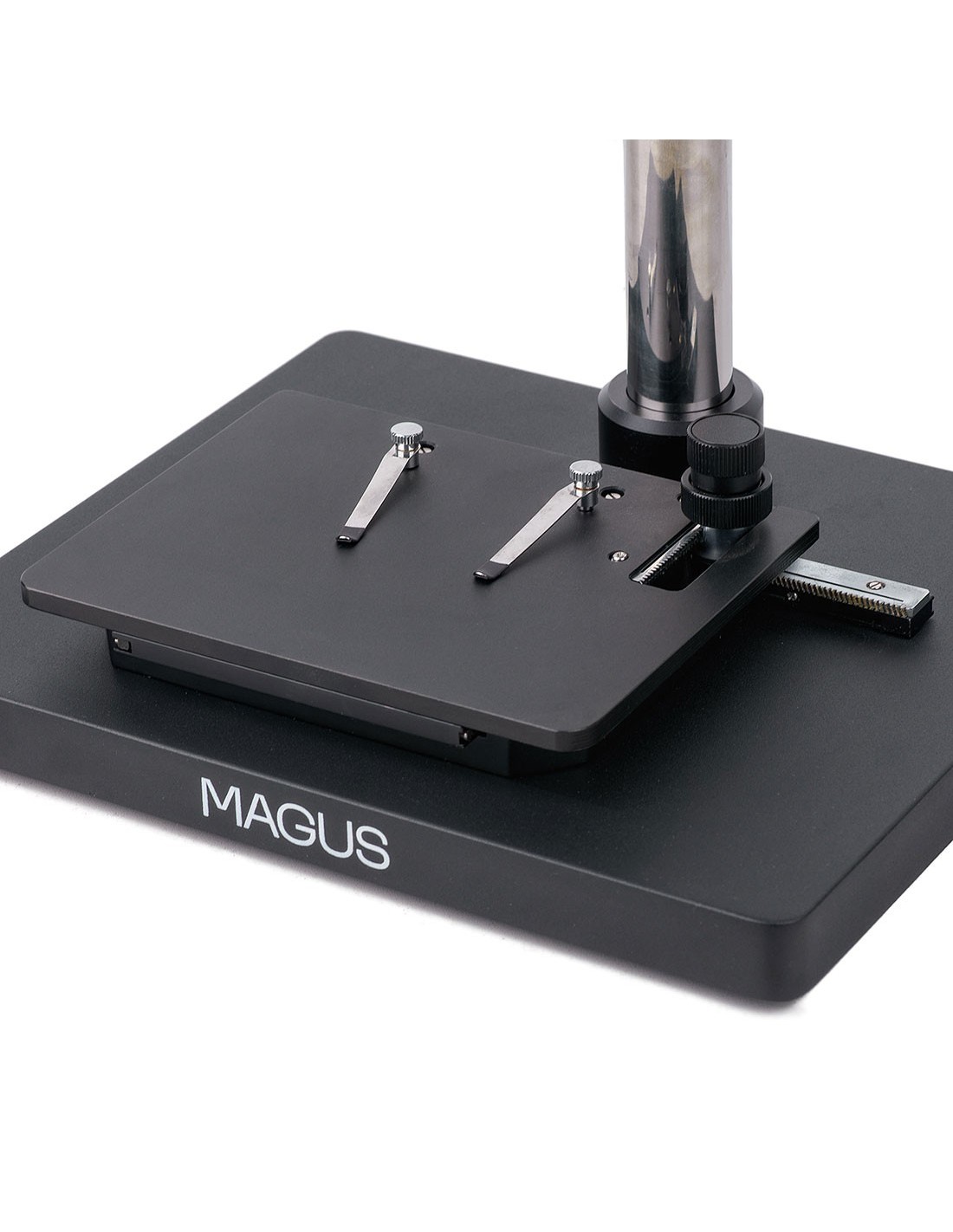

Plaque et mécanisme de mise au point
Le support et le mécanisme de mise au point de conception innovante présentent deux avantages : des dimensions compactes et la possibilité d'observer des échantillons. de n'importe quelle hauteur. Le microscope peut être facilement placé sur le sol d'un laboratoire d'une hauteur maximale de 40 cm. Les petits échantillons peuvent être examinés à l’aide d’une platine à deux axes. La mise au point est réglée via des boutons coaxiaux de mise au point grossière et fine, situés de chaque côté du support. Les mécanismes fonctionnent avec précision et douceur. Vous pouvez également régler le réglage de tension grossière.
Accessoires
Vous pouvez mettre à niveau votre microscope avec des accessoires en option, tels que des objectifs avec une pièce longue distance, des oculaires. , appareil photo numérique et lames d'étalonnage.
Principales caractéristiques du microscope :
- Spécimens de toute hauteur et taille
- Tête trinoculaire avec tube trinoculaire pour le montage d'un appareil photo numérique et séparateur de faisceau 100:0 et 0:100
- Lampe halogène de 30 W avec lumière chaude pour travailler en lumière réfléchie avec technique de microscopie à fond clair et de polarisation
- Filtres de couleur, possibilité de réglage de l'éclairage Köhler, de la source lumineuse et des diagrammes d'ouverture et de champ centrables
- Support compact pour monter le microscope sur un meuble
- De nombreux accessoires supplémentaires
Principales caractéristiques de la caméra :
- Recommandé pour une utilisation avec des objectifs à faible grossissement
- Capteur sensible à la lumière pour des images claires même dans des conditions de faible luminosité
- Fréquence d'images de 59 ips, suffisante pour l'observation d'objets en mouvement ou de processus en mouvement rapide
- Le package comprend un logiciel qui garantit pleinement la fonctionnalité de toutes les fonctionnalités de la caméra et, par conséquent, un « démarrage rapide »
- Interface USB 3.0 fiable pour des vitesses de transfert de données élevées
- Réglage de la résolution pour que vous puissiez choisir l'option qui vous convient le mieux à tout moment

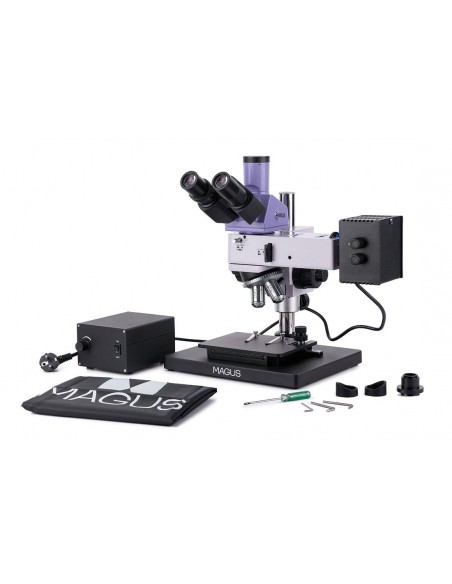

Le paquet contient :
- Appareil photo numérique MAGUS CBF30 (appareil photo numérique, câble USB , CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Support avec mécanisme de mise au point, platine et embout
- Illuminateur pour observations de lumière réfléchie avec boîtier d'ampoule
- Tête trinoculaire
- Objectif planachromatique Infinity : PL L5x/0,12 WD 26,1 mm
- Objectif Plan achromatique infini : PL L10х/0,25 WD 20,2 mm
- Objectif Plan achromatique infini objectif : PL L20х /0,40 WD 8,80 mm
- Objectif planachromatique infini : PL L50х/0,70 WD 3,68 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- 1x adaptateur monture C
- Clé Allen
- Base avec entrée d'alimentation
- Câble d'alimentation li>
- Lumière réfléchie Câble d'alimentation de l'illuminateur
- Cache anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif achromatique plan infini : PL L40х/0.60 WD 3,98 mm
- Objectif plan achromatique à l'infini : PL L60x/0,70 WD 2,08 mm
- Objectif plan achromatique à l'infini : PL L80x/0,80 WD 1,25 mm
- Plan achromatique à objectif infini : PL L100x/0,85 (sec) WD 0,40 mm
- Verre de calibrage
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555018331 |
| Taille du colis (LxLxH) | 39x37x73 cm |
| Poids d'expédition | 20,1 kg |
| Délimiteur | td> | Microscope métallographique MAGUS Metal 630 |
| === Délimiteur === | Spécifications du microscope |
| Type | léger/optique, numérique, métallographique |
| Tête | trinoculaire |
| Tube vertical | Siedentopf |
| Angle d'inclinaison de la tête | 30 ° |
| Grossissement, x | Base de 50 à 500 (*facultatif : 50–1000/1250/1500/2000/2500) |
| Plage de grossissement | 200x à 800x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Infini planachromatique | objectifs : PL L5x/0.12, PL L10x/0.25, PL L20x/0, 40, PL L50x/0.70 ; distance parfocale 45 mm (*en option : PL L40x/0.60, PL L60x/0.70, PL L80x/0.80, PL L100x/0.85 (sec)) |
| Nosepiece nosepiece | pour 5 objectifs |
| Distance de travail, mm | 26,1 (5x) ; 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 185x140 |
| Amplitude de mouvement de la scène, mm | 35/30 |
| Caractéristiques de la scène | Plateforme mécanique à deux axes ; Dimensions de la base du microscope : 300x240 mm |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon gauche) |
| Mise au point | coaxiale, grossière (avec réglage de la tension de mise au point grossière) et fine mise au point (0,002 mm) |
| Halogène |
| Réglage de la luminosité td> | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | 12 V/30 W |
| Filtres optiques | vert, bleu, jaune, dépoli< /td> |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires | analyseur intégré et polariseur amovible |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau difficile assemblage et installation | compliqué |
| Application | métallographique |
| Position d'éclairage | supérieur |
| Méthode de recherche | champ clair, lumière polarisée |
| Ensemble avec étui/étui/sac | cache anti-poussière |
| === Délimiteur === | Appareil photo numérique |
| Capteur | SONY Exmor CMOS |
| Couleur/monochrome | couleur |
| Mégapixels | 6,3 |
| Résolution maximale, px | 3072x2048 |
| Taille du capteur | 1/1,8" (7,37x4,92 mm) |
| Taille des pixels, µm | 2,4x2,4 |
| Sensibilité à la lumière | 425 mV à 1/30 s |
| Rapport signal/bruit | 0,15 mV à 1/30 s |
| Temps d'exposition | 0,02 ms – 15 s |
| Enregistrement vidéo | oui |
| Enregistrement vidéo | oui |
| Fréquence d'image, fps@résolution | 59@3072x2048, 59@1536x1024 |
| Emplacement d'installation | Tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image | *.jpg, *.bmp, *.png, *.tif |
| Format vidéo | enregistrement : *.wmv, *.avi, *.h264 (Windows 8 et versions ultérieures), *h265 (Windows. 10 et versions ultérieures) |
| Plage spectrale, nm | 380-650 (filtre IR intégré)< /td> |
| Type d'obturateur | ERS (obturateur électronique à rideau) |
| Balance des blancs | manuel, automatique |
| Contrôle de l'exposition | manuel, automatique |
| Fonctionnalités du logiciel | taille de l'image, luminosité, contrôle de l'exposition td> |
| Logiciel | MAGUS View |
| Sortie | USB 3.0, 5 Go/ s |
| Exigences du système | Windows 8/10/11 (32 bits et 64 bits), Mac OS > |
| Type de montage< /td> | Monture C |
| Corps | aluminium robuste |
| Alimentation de la caméra | CC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
