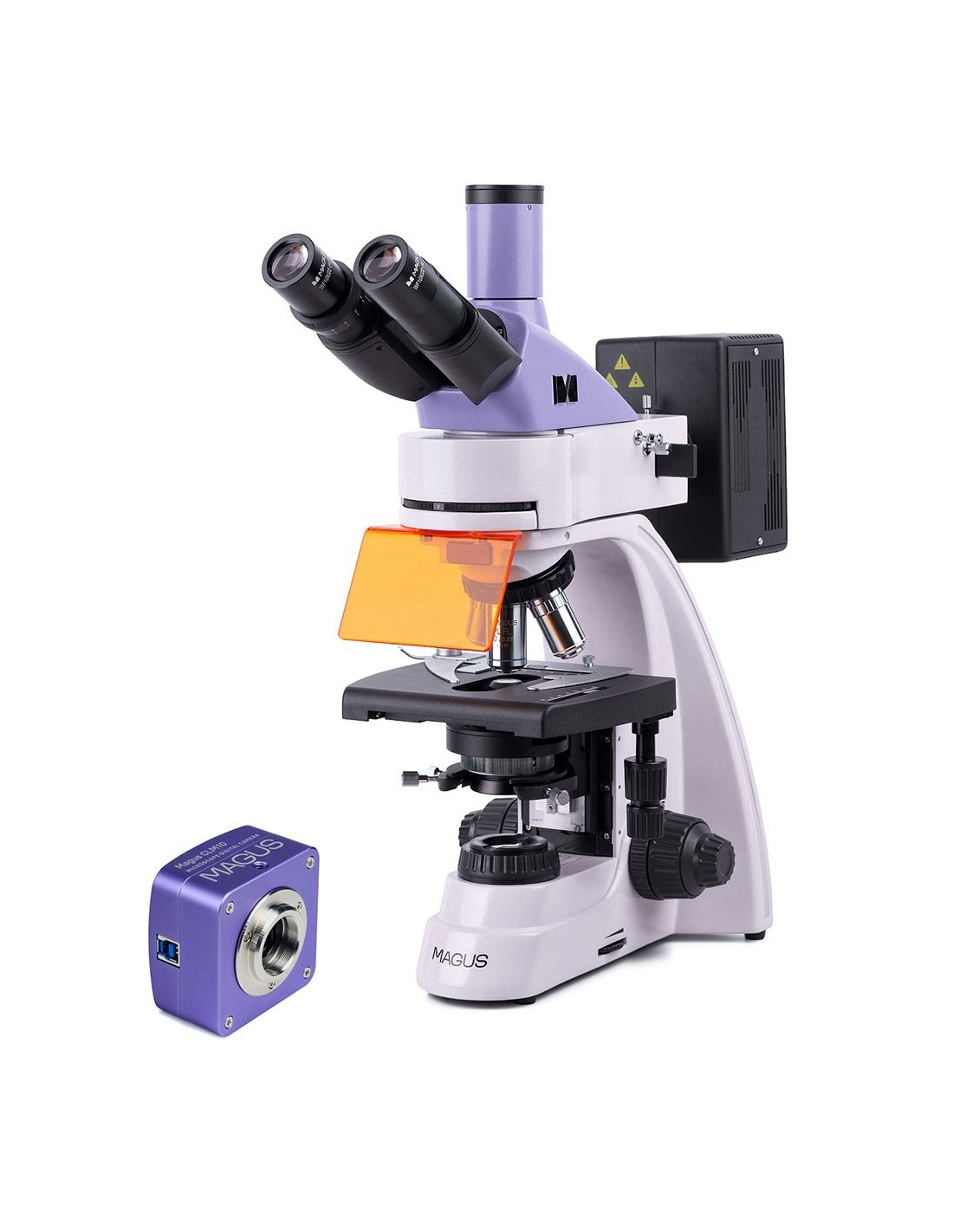

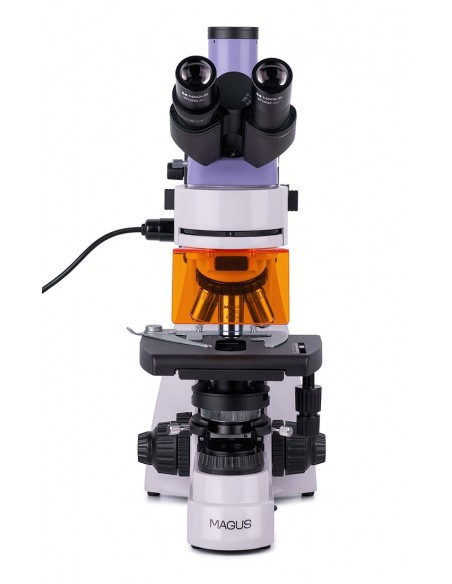

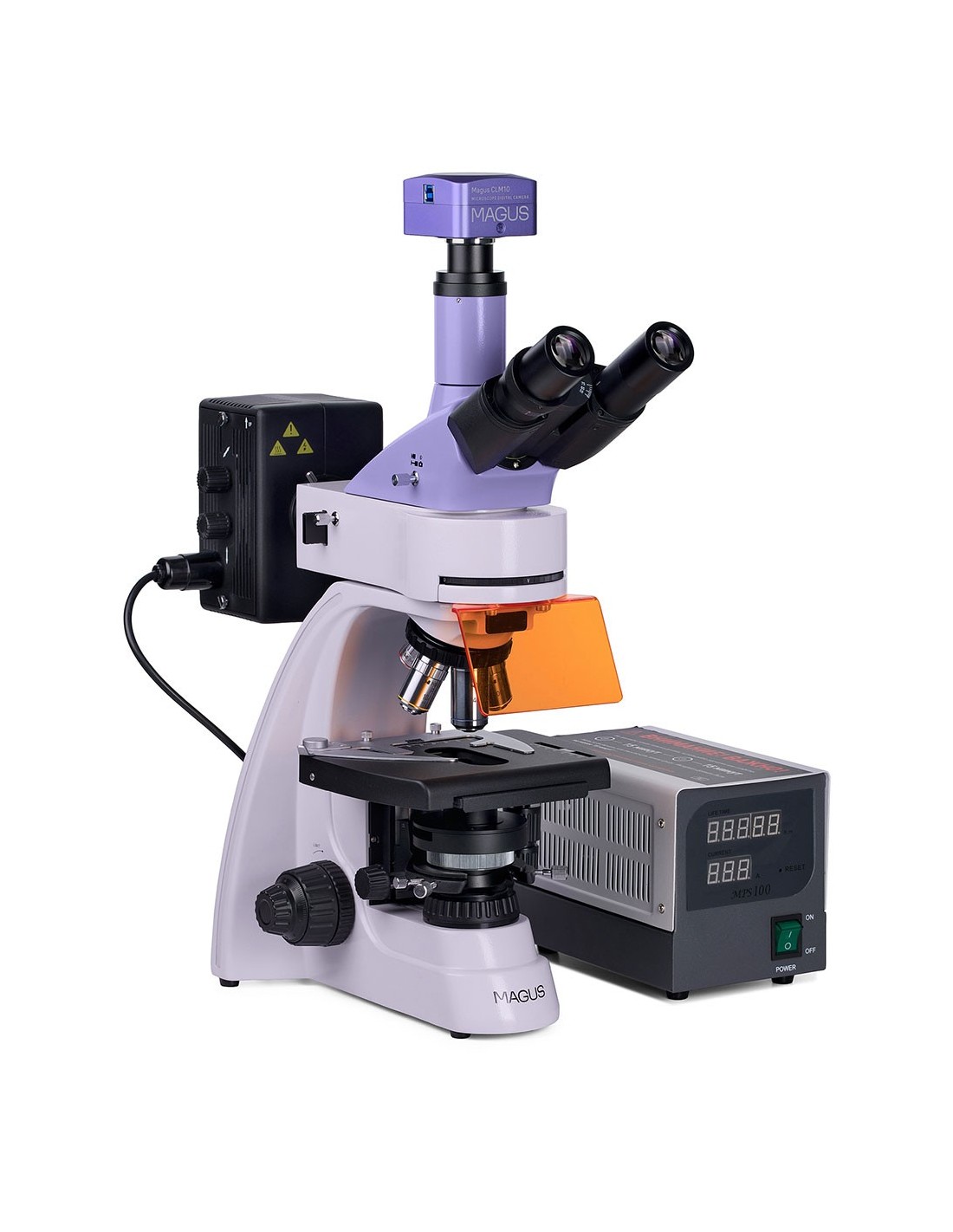

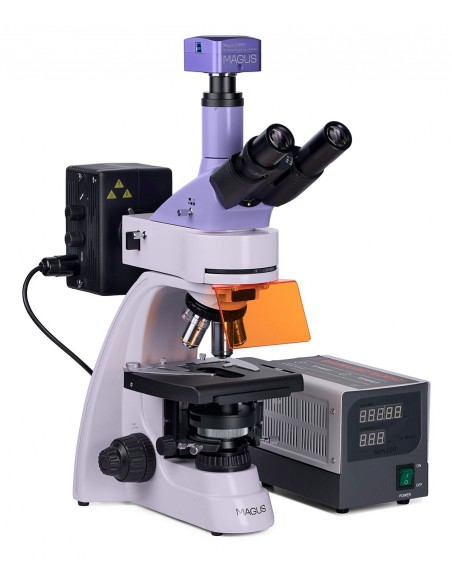

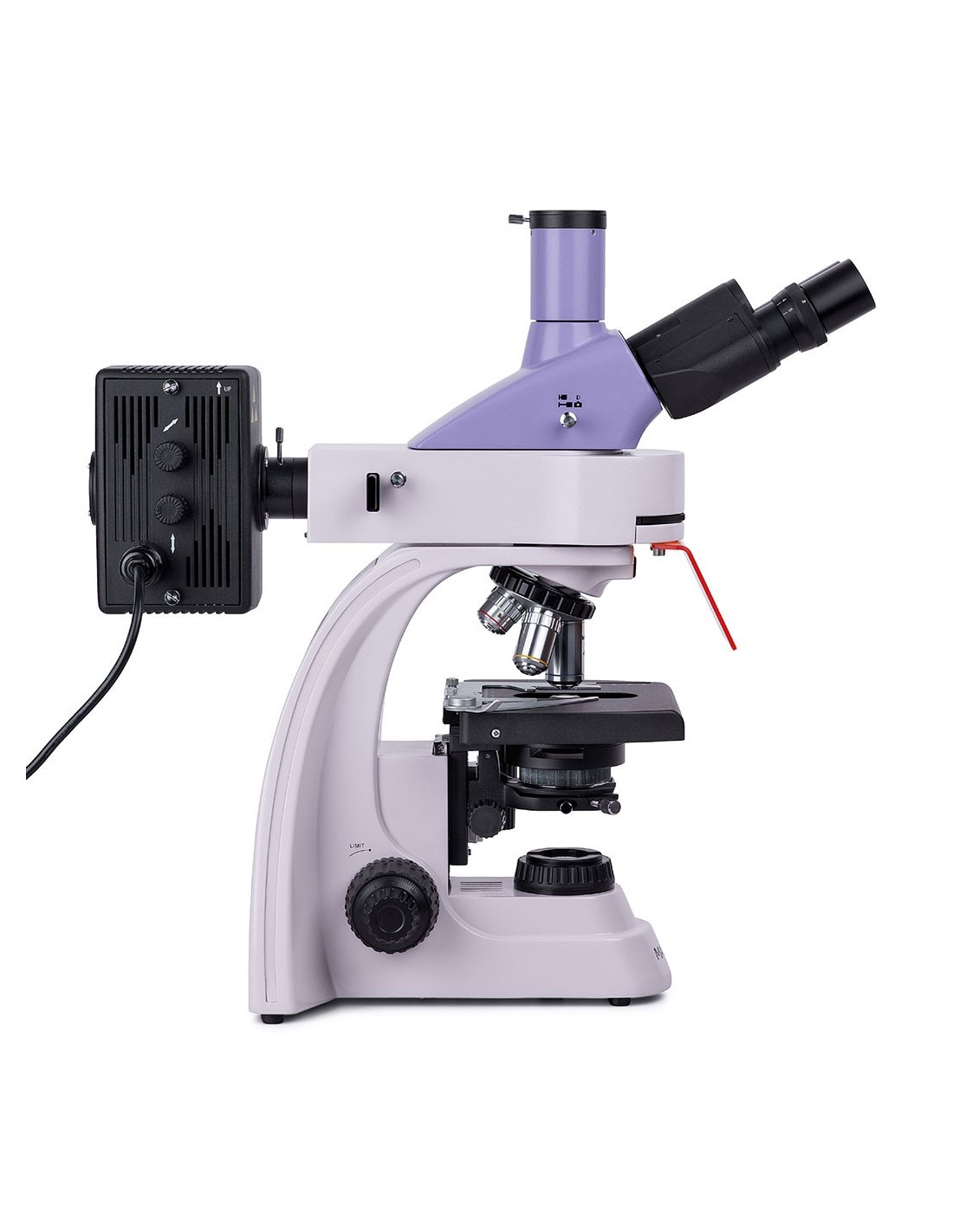

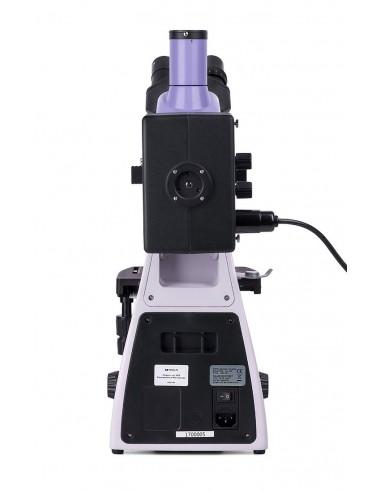

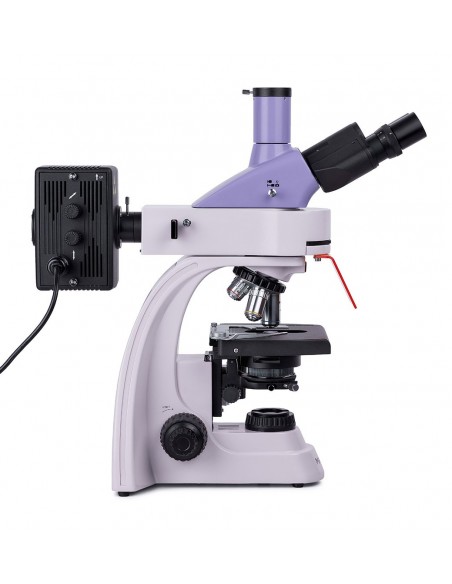

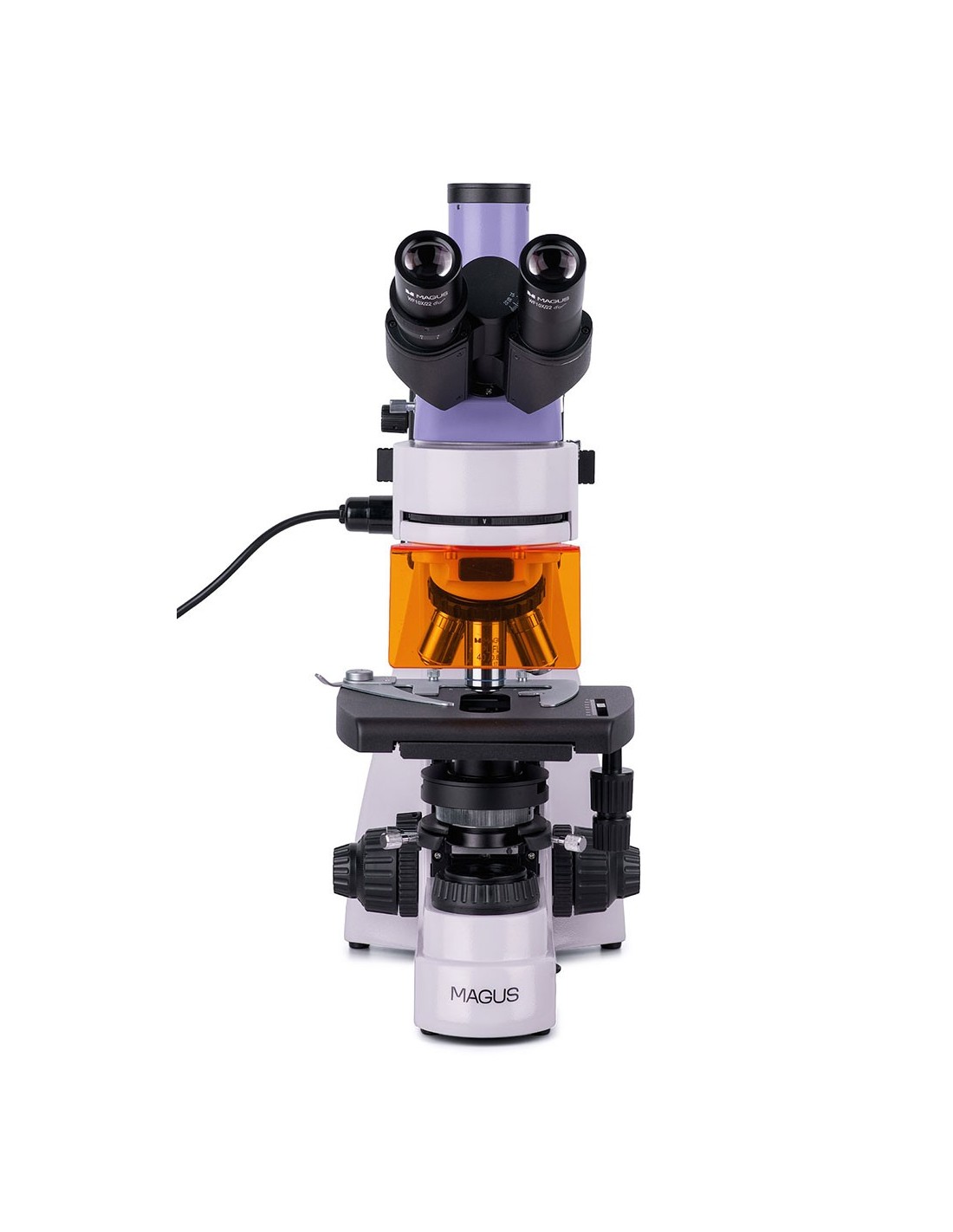

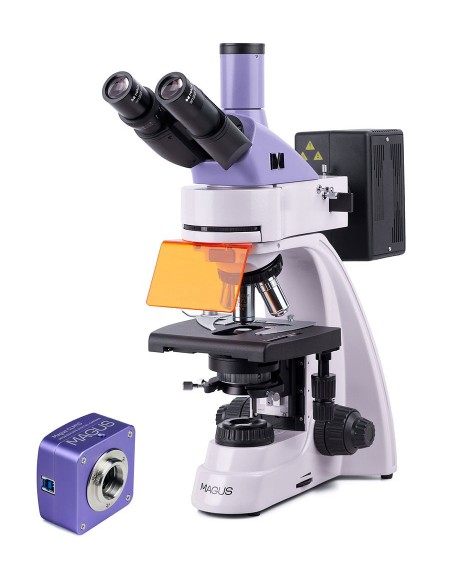

Le microscope à fluorescence MAGUS Lum 400 est conçu pour le diagnostic et la recherche et peut être utilisé pour les méthodes de microscopie à fluorescence (lumière réfléchie) et en fond clair (lumière transmise). Avec des instruments supplémentaires, il est possible d'utiliser des techniques de polarisation, de champ noir et de contraste de phase. Domaines d'application du microscope à fluorescence : analyse de l'ADN, étude des pathogènes, surveillance sanitaire et épidémiologique, expertise médico-légale, etc.
Caméra numérique
Le MAGUS L'appareil photo numérique CLM10 est conçu pour la technique de microscopie en champ sombre et à fluorescence. La caméra est équipée d'un capteur de 2,3 MP et produit des images réalistes avec une résolution de 1920х1200 px. Il est recommandé pour les objectifs 40x, 60x et 100x. Lorsque vous effectuez des observations avec des objectifs à grossissement moyen, la caméra produit des détails encore plus nets.
Les vidéos sont enregistrées à 120 ips en pleine résolution. Les vidéos se déroulent de manière fluide, avec des transitions douces et subtiles entre les images. Le mouvement de l'objet est affiché en temps réel, sans délai. La caméra facilite l'observation d'objets en mouvement et convient aux démonstrations académiques.
La caméra est équipée d'une interface USB 3.0. La vitesse de transfert de données est 10 fois plus rapide que celle des caméras USB 2.0. La caméra rapide est recommandée pour les laboratoires professionnels, la recherche ou l'enseignement universitaire.
Optique

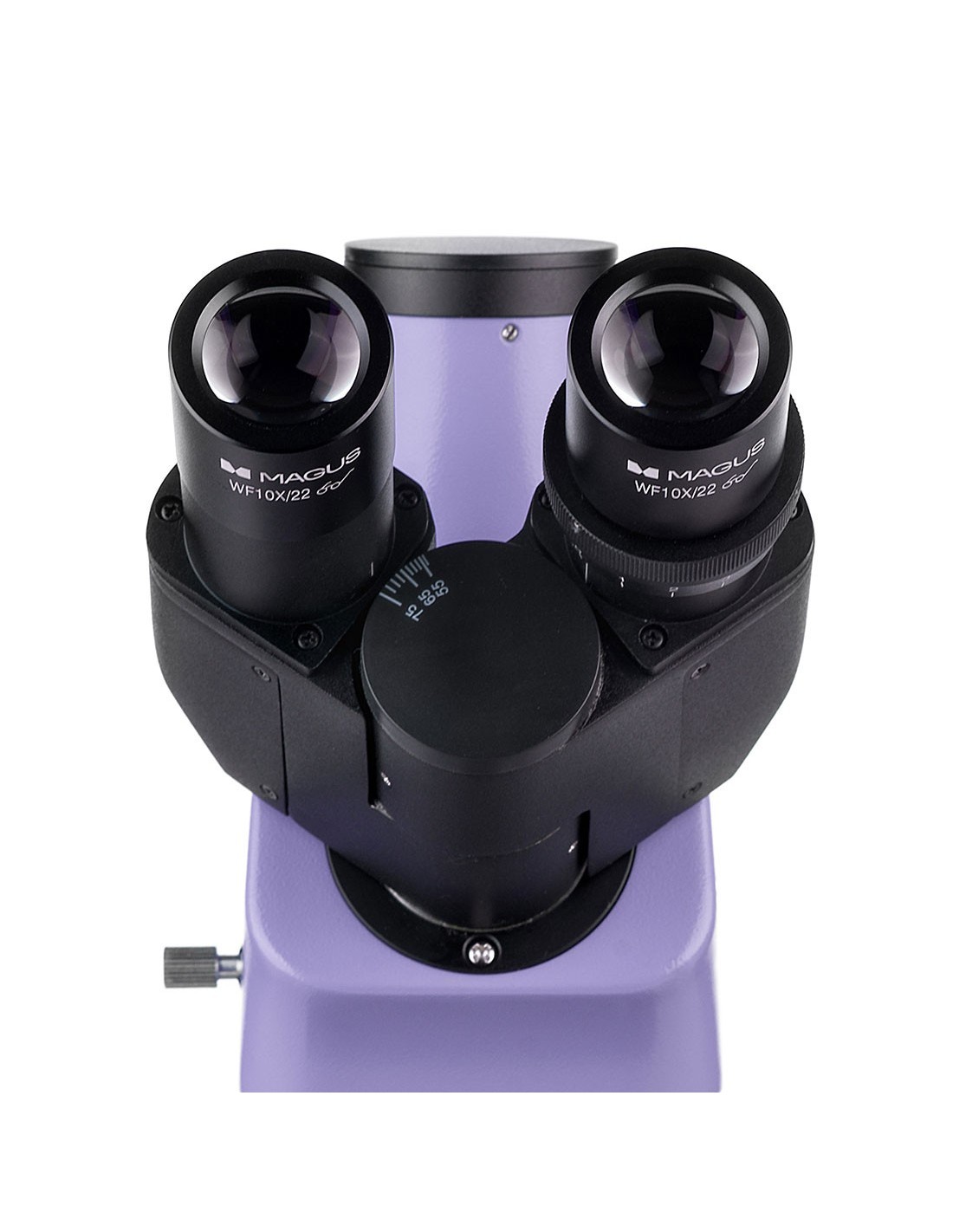

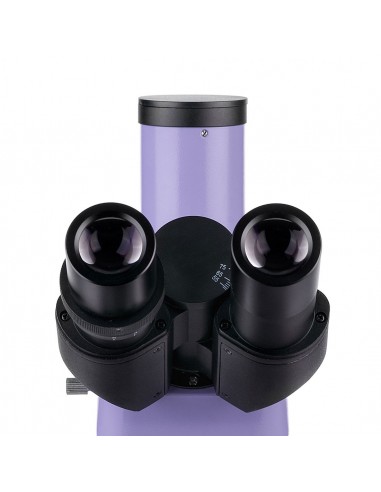

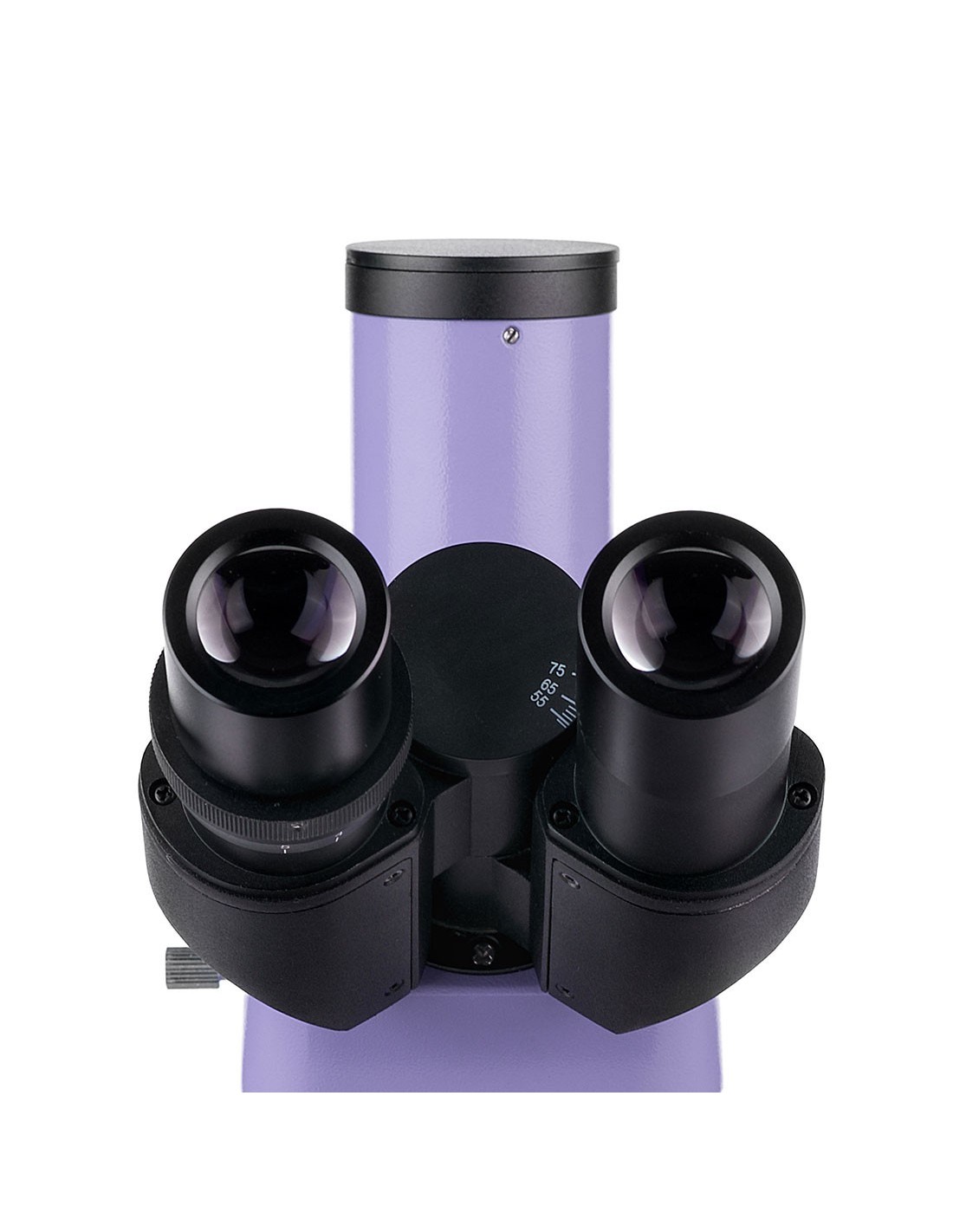

C'est un microscope trinoculaire : la tête binoculaire est inclinée de 30° et l'appareil photo numérique (non inclus) est installé sur le tube trinoculaire. Les tubes oculaires sont rotatifs à 360°, il est donc facile de les ajuster en fonction de la taille de l'utilisateur.
Vous pouvez installer cinq objectifs dans le nez. Quatre objectifs achromatiques à plan infini sont inclus. L'un d'eux est fluorescent avec un grossissement de 40x et est conçu pour les observations de fluorescence. Des objectifs 4x, 10x et 100x sont utilisés pour la technique de microscopie en champ clair. Dans la fente disponible du porte-nez, il est possible de monter un objectif supplémentaire pour obtenir un plus grand grossissement dans la plage de grossissement du microscope.
Le porte-nez est orienté vers l'intérieur de l'instrument, de sorte que l'utilisateur puisse voyez quel objectif est inséré dans le chemin optique.
Éclairage
La source de lumière réfléchie est une lampe à vapeur de mercure de 100 W. Elle est située dans le boîtier de la lampe. qui offre une dissipation thermique efficace : la lampe ne surchauffe pas même après de longues heures de fonctionnement. Il est possible de centrer la lampe sur trois axes pour offrir un éclairage optimal de la zone de travail. Si vous devez le remplacer, retirez-le et installez-le simplement. La lampe à vapeur de mercure convient aux pigments fluorescents car ils présentent des pics distincts. L'illuminateur à lumière réfléchie contient quatre filtres d'excitation : ultraviolet (UV), violet (V), bleu (B) et vert (G).
Source de lumière transmise : lampe halogène de 30 W. Elle a suffisamment d'intensité pour travaillez avec n’importe quel objectif, quel que soit le grossissement. Grâce à la température de couleur de l'éclairage, même les observations à long terme ne fatiguent pas les yeux. Le système d'éclairage comprend également un condensateur. Il y a une fente pour un curseur (phase de contraste ou champ sombre).
En lumière transmise et réfléchie, la méthode d'éclairage Köhler peut être définie. Avec cette méthode d’éclairage, les bords ne sont pas assombris, l’échantillon est clairement visible et l’image ne présente aucun artefact.
Plaque et mécanisme de mise au point
Le microscope est équipé d'une platine ergonomique sans support de positionnement. Pour les observations en lumière réfléchie, il est nécessaire de placer une plaque noire sur la scène, afin de réduire toute lumière indésirable. La plaque porte-échantillon est amovible, si nécessaire, en desserrant deux vis. Les boutons de mise au point sont coaxiaux et sont situés des deux côtés du microscope. Le mécanisme de mise au point grossière est équipé d'un bouton de fixation et d'un réglage de la tension et la mise au point fine est utilisée pour le réglage de la netteté.
Accessoires
Le microscope MAGUS Lum 400 peut être équipé d'accessoires supplémentaires : appareil photo numérique, dispositif de contraste de phase, dispositif de polarisation, condenseur de fond noir, oculaires et objectifs, curseur de contraste de phase et de fond noir. Si vous souhaitez mesurer des objets, vous pouvez équiper le microscope d'une lame d'étalonnage.
Principales caractéristiques du microscope :
- Techniques de microscopie : fluorescence en lumière réfléchie, champ clair en lumière transmise
- Autres méthodes de recherche avec accessoires en option : contraste de phase, polarisation simple, champ sombre
- Tête trinoculaire avec tube trinoculaire pour l'installation d'un appareil photo numérique ; Tubes oculaires rotatifs à 360°
- Objectifs achromatiques plan infini, dont un objectif fluorescent
- Source de lumière réfléchie : lampe à vapeur de mercure 100 W, source de lumière transmise : lampe halogène 30 W
- Méthode d'éclairage Köhler en lumière transmise et réfléchie
- Filtres de fluorescence : ultraviolet (UV), violet (V), bleu (B), vert (G)
- Plaque ergonomique avec un porte-échantillon amovible et sans support de positionnement
Principales caractéristiques de la caméra :
- Pour la microscopie sur fond noir et à fluorescence avec 40x, 60x et Objectifs 100x
- Résolution de 2,3 MP pour des images détaillées à fort grossissement ; faible niveau de bruit, faible consommation d'énergie
- 120 ips pour observer des objets en mouvement, enregistrer des vidéos et déplacer l'échantillon sans retard ni saccades
- Obturateur global pour une lecture rapide du signal du capteur , une luminosité d'image accrue sans effets optiques lors des observations d'objets en mouvement
- Le capteur CMOS SONY Exmor rétro-éclairé monochrome offre des images avec un faible bruit et une haute sensibilité à la lumière même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
- Interface USB 3.0 pour un transfert de données rapide et fluide
- Logiciel pour l'enregistrement et l'édition de photos et de vidéos, fonctions d'enregistrement, affichage externe, linéaire et mesures angulaires

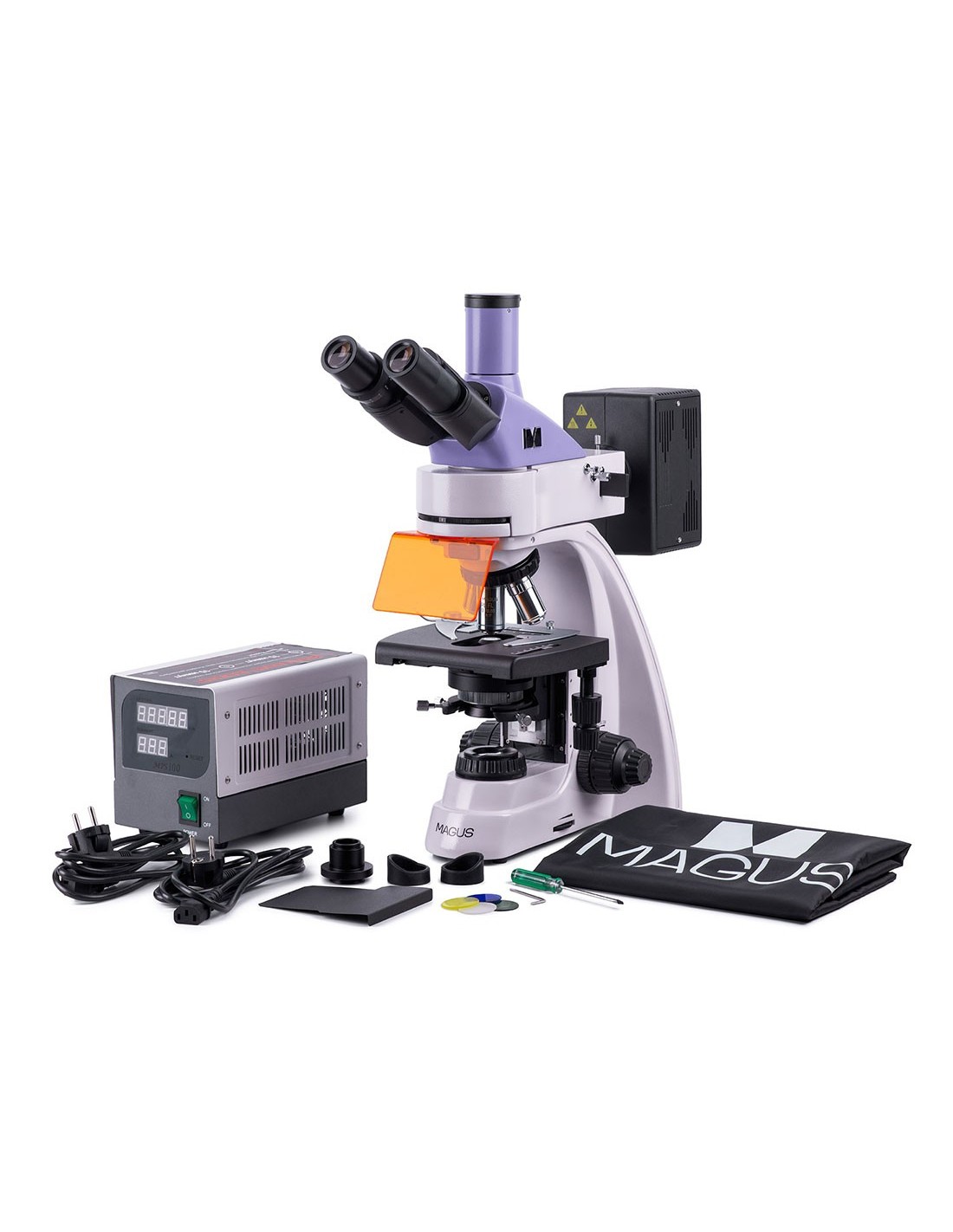

Le paquet contient :
- Appareil photo numérique MAGUS CLM10 (appareil photo numérique, câble USB, CD d'installation avec pilotes et logiciel, manuel d'utilisation et certificat de garantie)
- Support avec source de lumière transmise, mécanisme de mise au point, platine, support de condenseur et embout
- Condenseur par Abbe
- Illuminateur pour observations en lumière réfléchie
- Boîtier pour la lampe à vapeur de mercure
- Tête trinoculaire
- Objectif planachromatique Infinity : PL 4x/0.10 WD 19.8 mm
- Objectif achromatique plan infini : PL 10x/0,25 WD 5,0 mm
- Objectif achromatique plan infini, fluorescent : PL FL 40x/0,85 (avec mécanisme à ressort) WD 0,42 mm
- Objectif planachromatique infini objectif : PL 100x/1,25 (avec mécanisme à ressort, huile) WD 0, 36 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- Œilleton (2 pcs.) .)
- Écran UV
- Curseur de filtre
- Plaque de protection noire pour installation sous la table
- Adaptateur monture C
- Filtre coloré (4 pièces)
- Bouteille d'huile d'immersion
- Alimentation de la lampe à vapeur de mercure
- Cordon d'alimentation secteur (2 pièces)
- Cordon d'alimentation de lampe à vapeur au mercure
- Couvercle anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :< /strong>
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- 15x/15 mm oculaire (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique infini , fluorescent : PL FL 10x/0,35 WD 2,37 mm
- Objectif achromatique plan infini : PL 20х/0,40 WD 8,8 mm

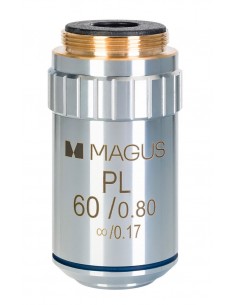

- Objectif achromatique plan infini : PL 60x /0,80 ∞/0,17 WD 0,46 mm
- Dispositif de contraste de phase
- Condensateur de champ noir avec NA 0,9
- Curseur de champ noir à huile de condenseur avec NA 1,36–1,25
- Sombre curseur de champ
- Outil polariseur
- Claisse d'étalonnage < li>Moniteur LCD
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN< /td> | 5905555018157 |
| Taille du colis (LxLxH)< /td> | 45x30x96 cm |
| Expédition poids | 17,1 kg |
| Délimiteur | td> | Microscope à fluorescence MAGUS Lum 400 |
| === Délimiteur === | Spécifications du microscope |
| Type | biologique, lumineux/optique, numérique |
| Testé | trinoculaire |
| Tube vertical | Tête Gemel ( Type Siedentopf, avec rotation à 360°) |
| Angle d'inclinaison de la tête | 30° |
| Grossissement, x | 40–1000 en configuration de base (*en option : 40–1250/1500/2000/2500 ) |
| Diamètre du tube oculaire, mm< /td> | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | objectifs planachromatiques et fluorescents infini : PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x /1,25 (pétrole) ; distance parfocale 45 mm (*en option : PL FL 10x/0.35, PL 20х/0.40, PL 60x/0.80 ∞/0.17) |
| Nez revolver | pour 5 objectifs |
| Distance de travail, mm | 19,8 (4x) ; 5,0 (10x); 0,42 (FL40x) ; 0,36 (100x) ; 2,37 (FL 10х); ); 8,8 (20х); 0,46 (60х) |
| Distance interpupillaire, mm | 48 — 75 |
| Étage, mm< /td> | 180x150 |
| Amplitude de mouvement de la scène, mm | 75/50 |
| Caractéristiques de la scène | Traducteur mécanique à deux axes, sans crémaillère de positionnement |
| Condenseur | condenseur d'Abbe, NA 1,25, centrage réglable, hauteur réglable, diaphragme à ouverture réglable, avec fente pour curseur de fond noir et curseur de contraste de phase, monture en queue d'aronde |
| Diaphragme | diaphragme à ouverture réglable, champ diaphragme avec iris réglable |
| Focus | coaxial, mise au point grossière (21 mm, 39,8 mm/tour, avec bouton de fixation et bouton de réglage de la tension à vis micrométrique ) et mise au point fine (vis micrométrique de 0,002 mm) |
| Éclairage | halogène, fluorescent |
| Luminosité réglage | oui |
| Alimentation | Secteur AC, 85-265 V, 50/60 Hz |
| Type de source lumineuse | lumière réfléchie : lampe à vapeur de mercure 100W ; lumière transmise : lampe halogène 12 V, 30 W |
| Filtres optiques | oui |
| Température de fonctionnement plage, °C | 5 — 35 |
| Possibilité de connecter des équipements supplémentaires | appareils à contraste de phase (condensateur et objectifs), sombre condenseur de champ (immersion sèche ou huile), instruments de polarisation (polariseur et analyseur), curseur de champ noir |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Module fluorescent | filtres : ultraviolet (UV), violet (V), bleu (B), vert (G) |
| Filtre de fluorescence : type de filtre/longueur d'onde d'excitation/miroir dichroïque/longueur d'onde d'émission td> | ultraviolet (UV), 320-380 nm/425 nm/435 nm ; violet (V) 380-415 nm/455 nm/475 nm ; bleu (B) 450-490 nm/505 nm/515 nm ; vert (G) 495–555 nm/585 nm/595 nm |
| Application | laboratoire/médical |
| Position d'éclairage | double |
| Méthode de recherche | champ clair, fluorescence |
| === Délimiteur === | Numérique caméra |
| Capteur | SONY Exmor CMOS |
| Couleur/monochrome |
| Mégapixels | 2.3 |
| Résolution maximale, px | 1920х1200 |
| Taille du capteur | 1/1,2" (11,25x7,03 mm) |
| Taille des pixels , µm | 5,86x5,86 |
| Sensibilité à la lumière | 1016 mV avec 1/30 s< /td> |
| Rapport signal sur bruit | 0,15 mV à 1/30 s |
| Temps d'exposition | 0,244 ms – 2 s |
| Enregistrement vidéo | oui |
| Enregistrement vidéo |
| Fréquence d'image, fps@résolution | 120@1920x1200 |
| Emplacement d'installation | tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image | *.jpg, *.bmp, *.png, *.tif |
| Vidéo format | enregistrement : *.wmv, *.avi, *.h264 (Windows 8 et versions ultérieures), *h265 (Windows 10 et versions ultérieures) |
| Plage spectrale, nm | 380–650 (avec filtre IR et filtre antireflet) |
| Type d'obturateur | Obturateur global< /td> |
| Balance des blancs | manuel, automatique |
| Contrôle de l'exposition | manuel, automatique |
| Fonctionnalités du logiciel | taille de l'image, luminosité, contrôle de l'exposition |
| Sortie | USB 3.0, 5 Gb/s |
| Configuration système requise | Windows 8/10/11 (32 bits et 64 bits), Mac OS minimum 2 Go de RAM, port USB 3.0, CD-ROM, 17" ou plus |
| Type de montage | Montage C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | CC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
