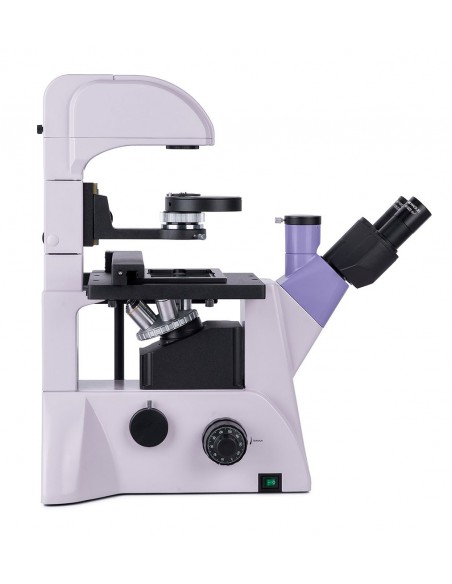

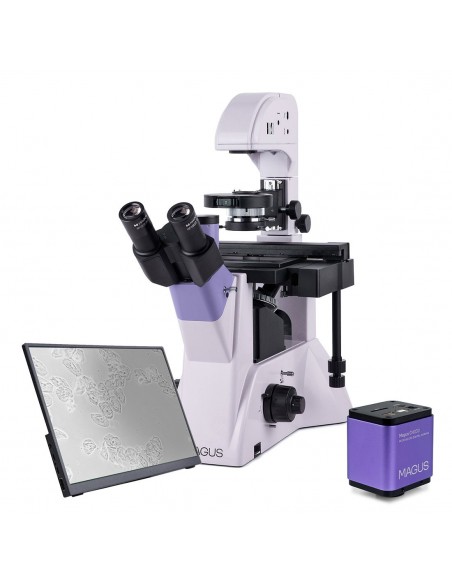

Le MAGUS Bio VD350 LCD est un microscope biologique inversé utilisé pour l'étude d'échantillons avec et sans colorant ajouté, contenus dans la verrerie de laboratoire : boîtes de Pétri, éprouvettes, creusets, etc. La hauteur de la verrerie peut commencer à partir de 55 mm et, en inclinant le support de l'illuminateur, atteindre 165 mm. Le fond de la verrerie compatible avec l’observation peut avoir une épaisseur allant jusqu’à 1,2 mm. Ce microscope, qui utilise des techniques de microscopie en lumière transmise à contraste de phase et en champ clair, dispose d'un tube trinoculaire et d'un port de caméra latéral pour installer respectivement un moniteur et un appareil photo numérique. Ce modèle convient aux travaux de routine dans les laboratoires professionnels et de recherche, ainsi qu'à l'enseignement.
Appareil photo numérique
L'appareil photo numérique MAGUS CHD30 est équipé de un capteur de 2 MP et produit des images Full HD réalistes à une résolution de 1920 x 1080 px. La caméra dispose d'une sensibilité élevée à la lumière, d'une fonction de mise au point automatique et convient aux observations fluorescentes.
La caméra utilise une interface HDMI pour se connecter directement à un moniteur TV ou un projecteur. De cette manière, la caméra fonctionne de manière autonome sans connexion à un PC. L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. Vous pouvez le connecter à un PC via Wi-Fi.
La vidéo est enregistrée à 60 ips ou 25 ips selon l'interface de sortie vidéo.
La caméra combine une vitesse FPS élevée et une bande passante HDMI. Les vidéos apparaissent donc brillantes sans se figer ni sauter entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur

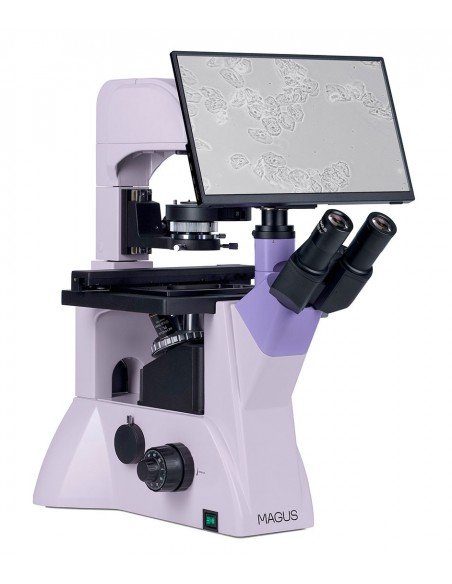

MAGUS MCD Les moniteurs fonctionnent en combinaison avec les caméras MAGUS CHD pour former un système d'imagerie complet pour les microscopes MAGUS.
La connexion à la caméra se fait via son interface HDMI. Le moniteur affiche les images en temps réel. Son écran LCD IPS présente un grand angle de vision, une luminosité élevée et un bon contraste. Lorsque vous regardez l'écran, même sous un grand angle, l'image n'est pas déformée. La taille de l'écran est de 13,3''.
Le moniteur peut être installé sur une surface horizontale à l'aide d'un support pliable ou monté directement sur une caméra ou un trépied.
Optique
Optique
strong>

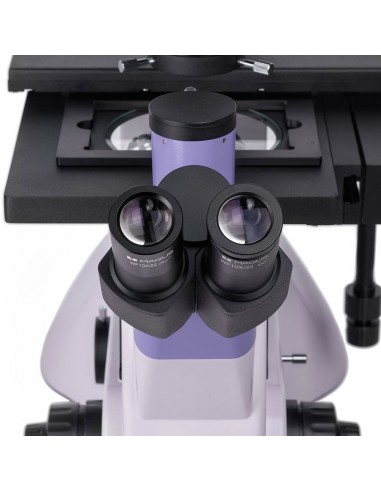

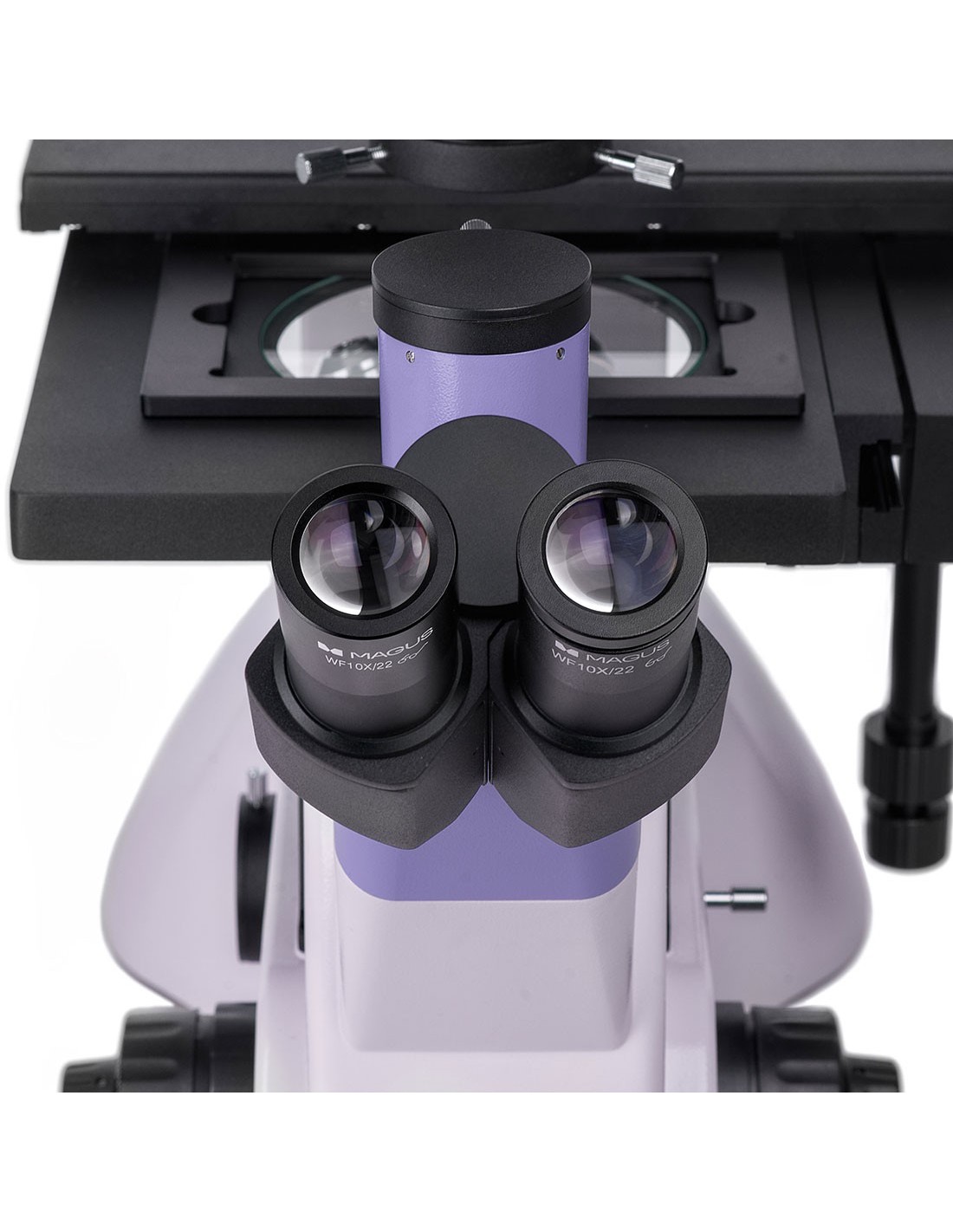

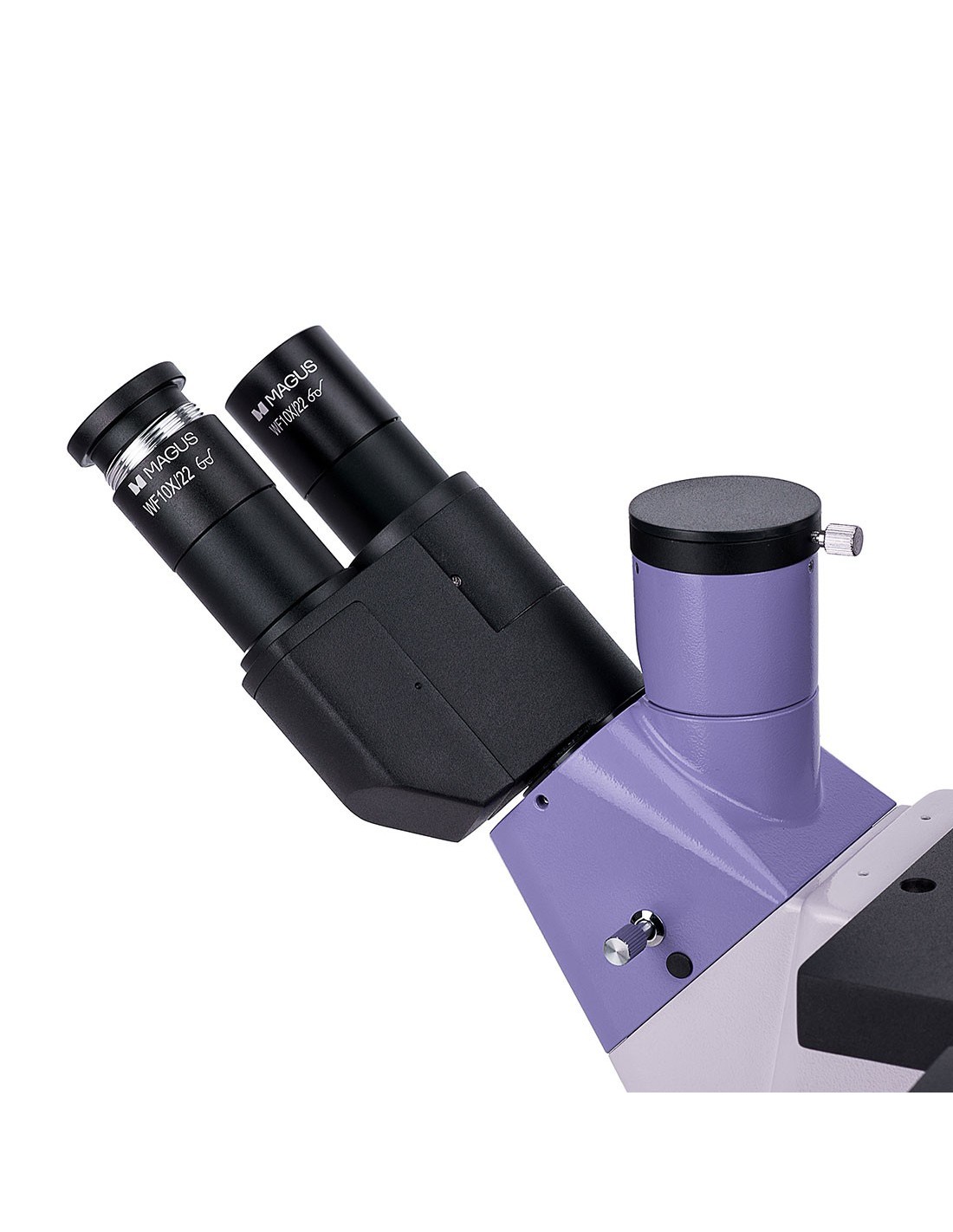

Lors du montage du microscope, il est possible de sélectionner la position de la tête trinoculaire : elle peut être tournée à 180° pour régler la hauteur de la sortie élève. Utilisez le tube vertical pour loger le moniteur et le port latéral du cadre du microscope pour installer un appareil photo numérique. Le séparateur de faisceau inséré dans le support divise le faisceau optique avec un rapport de 100/0 ou 0/100 tandis que le séparateur de faisceau dans le tube trinoculaire a un rapport de 50/50 (lorsqu'il est ouvert) ou 100/0 (lorsqu'il est fermé).
Quatre objectifs planachromatiques infinis sont inclus dans le package, dont l'un est conçu pour la microscopie à contraste de phase. Une fois les quatre objectifs installés, il y a une fente libre sur le porte-objectif pour ajouter un objectif supplémentaire.
Éclairage
Le condensateur pour le contraste de phase vous permet passer facilement et pratiquement d’une technique de microscopie à une autre. Il dispose de quatre positions de travail : avec ouverture libre pour les observations en champ clair, ouvertures 10x, 20x et 40x pour le contraste de phase avec un objectif de grossissement approprié.
La source de lumière pour les observations en lumière transmise est une lampe halogène de 30 W. qui émet de la lumière avec une température de couleur conçue pour un plus grand confort visuel. La luminosité est réglable et la lampe est alimentée via l'électricité AC. Le système d'éclairage permet de configurer l'éclairage Köhler pour améliorer la qualité de l'image.
Mécanisme de scène et de mise au point
Dans la boîte, quatre supports de plaque sont inclus. Les supports peuvent être déplacés le long des axes X et Y via un insert de translation, tandis que la scène reste stationnaire. Les boîtiers sont conçus pour accueillir des verreries de différentes tailles.
Le mécanisme de mise au point est réglable en douceur. Le mécanisme de mise au point grossière est équipé d'un bouton de fixation et la tension de la vis grossière peut être réglée. Valeur de l'échelle de mise au point fine : 2 μm. Les boutons sont positionnés à la base du microscope et vous permettent de garder vos mains dans une position plus détendue pendant le travail.
Accessoires
Des accessoires supplémentaires sont disponibles pour maximiser le potentiel du microscope : oculaires, objectifs à contraste de phase, appareils photo numériques et lames d'étalonnage.
Principales caractéristiques du microscope :
- Appareil photo numérique MAGUS CHD30 (appareil photo numérique, câble HDMI (1,5 m), souris avec USB, carte mémoire SD 32 Go, adaptateur Wi-Fi USB, adaptateur secteur 12 V/1 A (Euro), CD d'installation avec pilotes et logiciels , manuel d'utilisation et certificat de garantie)
- Moniteur LCD MAGUS MCD20
- Pour l'observation d'échantillons sur de la verrerie de laboratoire jusqu'à 55 mm de hauteur et avec une épaisseur de fond jusqu'à 1,2 mm
- En inclinant le support d'éclairage, il est possible d'utiliser des verreries d'une hauteur allant jusqu'à 165 mm
- Techniques de champ clair et de contraste de phase ; condenseur pour contraste de phase avec diaphragme de champ
- Plaque avec 4 supports de plaques de différentes tailles ; insert mécanique pour déplacer l'échantillon dans le plan horizontal
- Le microscope a une tête rotative à 180°

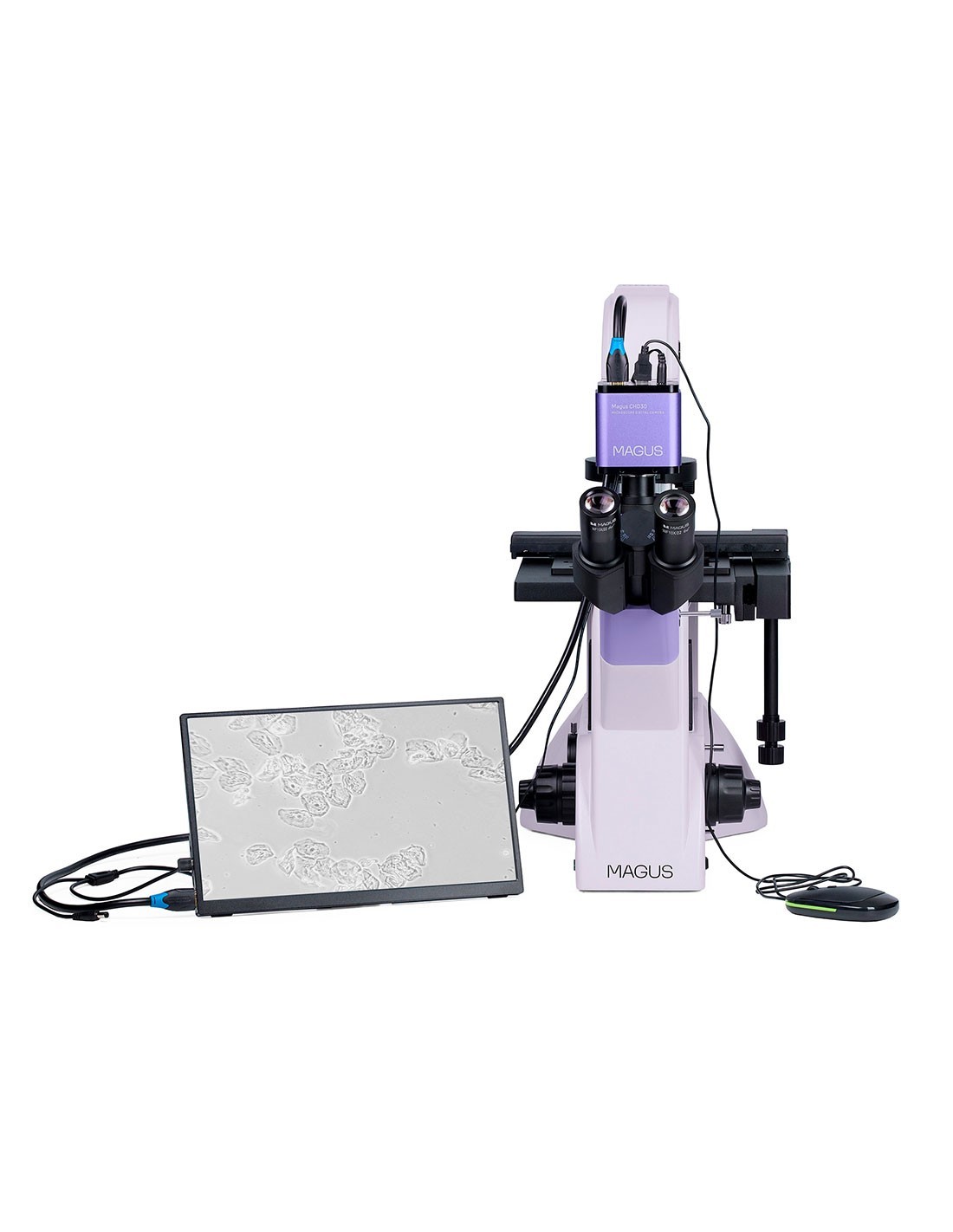

- Deux options pour installer le moniteur et la caméra : le tube vertical et un port sur le microscope cadre
- Source lumineuse pour les observations en lumière transmise : lampe halogène 30 W alimentée par alimentation secteur
- Une large gamme d'accessoires en option
Principales caractéristiques de la caméra :
- La caméra fonctionne de manière indépendante sans connexion à un PC via l'interface HDMI. Il est possible de se connecter à un PC via l'interface USB 2.0
- L'autofocus en mode HDMI permet de régler facilement la netteté de l'image
- La caméra a une résolution de 1920x1080 pixels, au choix idéal pour visualiser des images sur un moniteur Full HD
- 60 ips pour observer des objets en mouvement, enregistrer des vidéos et déplacer l'échantillon sans retard ni saccades
- 25 ips via Wi-Fi, suffisant pour la mise au point réglage et traitement d'image à l'aide d'un logiciel
- Capteur CMOS couleur SONY, faible bruit et haute sensibilité à la lumière
- Logiciel d'enregistrement et d'édition de photos et de vidéos, fonctions d'affichage externe, mesures linéaires et angulaires

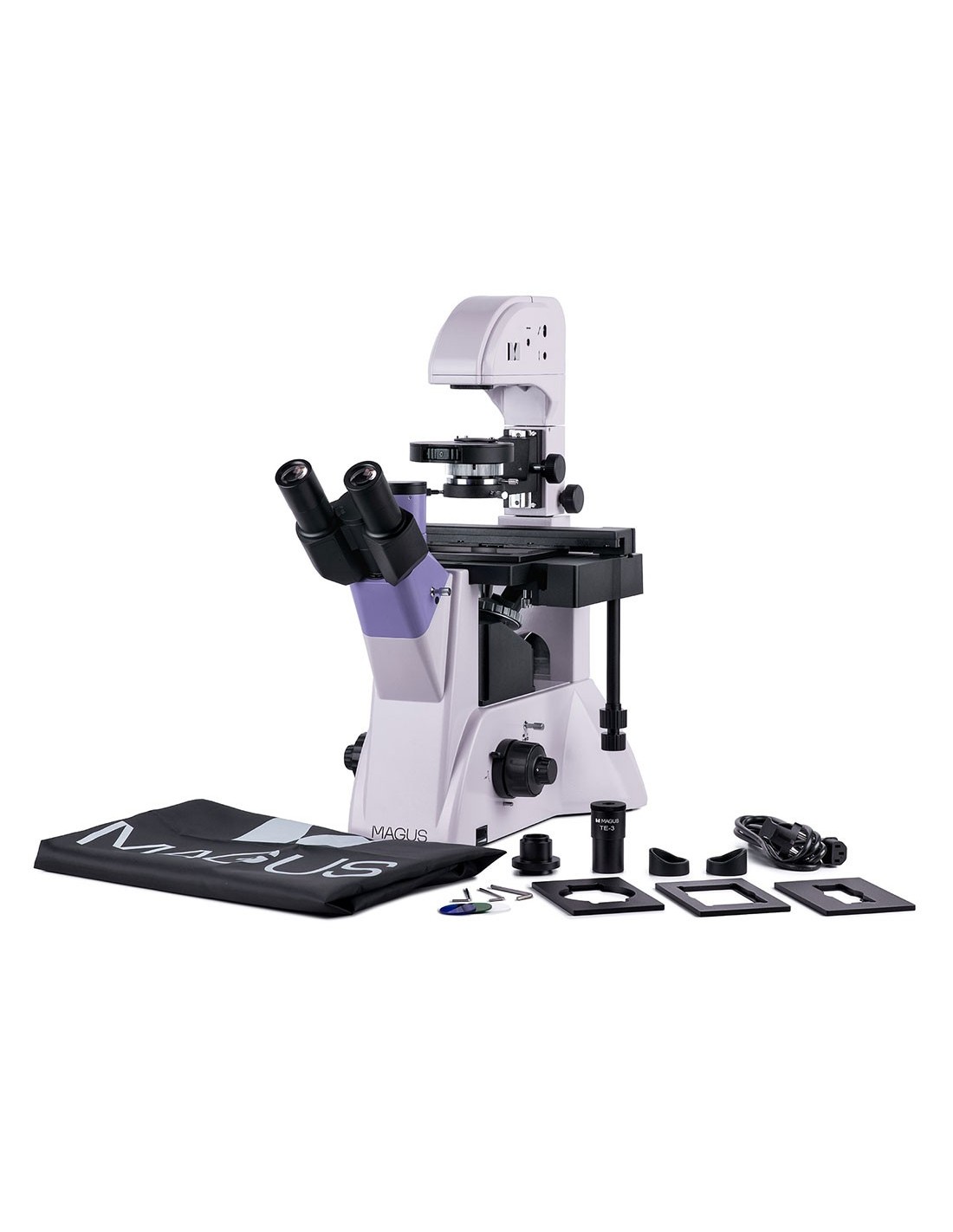

Le paquet contient :
- Appareil photo numérique MAGUS CHD30 (appareil photo numérique, câble HDMI (1,5 m), souris avec USB, 32 Carte mémoire SD Go, adaptateur Wi-Fi USB, adaptateur secteur 12 V/1 A (Euro), manuel d'installation sur CD avec pilotes et logiciels, manuel d'utilisation et certificat de garantie)
- Moniteur LCD MAGUS MCD20
- Support avec alimentation intégrée, source de lumière transmise, mécanisme de mise au point, platine, support de condenseur, porte-objectif rotatif et tube trinoculaire
- Condensateur pour contraste de phase
- Tête trinoculaire
- Objectif planachromatique infini : PHP2 10x/0,25 contraste de phase WD 4,27 mm
- Objectif plan achromatique à l'infini : PL 10x/0,25 WD 4,27 mm
- Objectif plan achromatique à l'infini : PL 10x/0,25 WD 4,27 mm
- Objectif plan achromatique à l'infini : PL 20x/0,40 WD 8,0 mm
- Objectif planachromatique infini : PL 40x/0,60 WD 3,5 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- Œilleton (2 pcs.)
- Télescope de centrage
- Plaque de platine ronde
- Traducteur mécanique pour échantillons en mouvement li> < li>Support pour plaque (4 pcs.)
- Adaptateur monture C
- Filtre couleur
- Câble d'alimentation pour secteur AC < li>Poussière couvercle
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique infini : PL 4x/0,10 WD 21 mm
- Plan achromatique infini objectif : PHP2 20x/0,40 contraste de phase WD 8,0 mm
- Objectif achromatique plan infini : PHP2 40x/0,60 WD contraste de phase 3,5 mm
- Verre d'étalonnage
| Marque | MAGUS |
| Garantie | 5 лет |
| EAN | 5905555018133 |
| Taille du colis (LxLxH) | 49x34x73 cm |
| Poids d'expédition | 22,25 kg |
| Délimiteur | Microscope biologique inversé MAGUS Bio V350 |
| Type | biologique, lumineux/optique, numérique< /td> |
| Tête | trinoculaire |
| Tube vertical | Siedentopf, 180° rotatif |
| Angle d'inclinaison de la tête | 45° |
| Grossissement, x | 100–400 dans la configuration de base (*en option : 40–500/600/800/1000 ) |
| Plage de grossissement | 200x à 800x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle, 12,5x/ 14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs planachromatiques infinis | : PL 10x/0,25 ; PL20x/0,40 ; PL40x/0,60 ; Phase PHP2 10x/0,25 ; distance parfocale : 45 mm (*en option : PL 4x/0,10 ; PHP2 20x/0,40 phase ; PHP2 40x/0,60 phase) |
| Nosepiece nosepiece |
| Nez | pour 5 objectifs |
| Distance de travail, mm | 4,27 (10x) ; 8,0 (20х); 3,5 (40x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étage, mm< /td> | 227x208 |
| Amplitude de mouvement de la scène, mm | 77/114 |
| Caractéristiques de la table | fixe, avec plateau en verre Ø118 mm et curseur mécanique ; support de plaque : 86x129,5, Ø90 mm ; 34x77,5 mm, Ø68,5 mm ; 57x82 mm, Ø60 mm ; 29x77,5 mm, Ø35 mm |
| Condenseur | NA0.6, distance de travail : 55 mm ; tourelle pour contraste de phase |
| Diaphragme | diaphragme à ouverture réglable, diaphragme de champ avec iris réglable |
| Coaxial, mise au point grossière (avec bouton de réglage de la tension de la vis micrométrique et bouton de fixation) et mise au point fine (vis micrométrique de 0,002 mm) |
| Éclairage | halogène |
| Réglage de la luminosité | oui |
| Type de source lumineuse | 12 V /30 W |
| Plage de température de fonctionnement, °C |
| td > | 5 — 35 |
| Caractéristiques spéciales | Condensateur de contraste de phase (tourelle) avec boîtier disponible et plaques annulaires de contraste de phase pour 10x, 20x et 40x objectifs; microscope de centrage auxiliaire |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Application | laboratoire/médical |
| Position d'éclairage < /td> | inférieur |
| Méthode de recherche | champ clair, microscope à contraste de phase |
| Ensemble avec trousse/étui/sac | cache anti-poussière |
| === Délimiteur === | Appareil photo numérique |
| Capteur | SONY CMOS |
| Couleur/monochrome | couleur |
| Mégapixels | 2 |
| Résolution maximale, px | 1920x1080 |
| Taille du capteur | 1/1,9" (7,20x4,05 mm) |
| 3,75x3,75 |
| Autofocus | oui |
| Connecteurs d'interface | Wi-Fi, HDMI 1.4 |
| Carte mémoire | SD jusqu'à 32 Go |
| souris avec USB, adaptateur Wi-Fi (USB) |
| 802.11n, 150 Mbps, 20 dBm |
| Sensibilité à la lumière | 1 120 mV avec 1/30 s |
| 0,15 mV à 1/30 s |
| Temps d'exposition | 0,06 ms – 918 ms |
| Enregistrement vidéo | oui |
| Installation de localisation | tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image | *.jpg |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| Type d'obturateur | ERS (volet électronique) |
| Logiciel | HDMI : intégré ; USB : MAGUS View |
| Configuration système requise | Windows 8/10/11 (32 bits et 64 bits), Mac OS 2,8 GHz Intel Core 2 ou version ultérieure , minimum 4 Go de RAM, port USB 2.0, RJ45, CD-ROM, écran 19" ou plus |
| Type de montage | Pas C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | Adaptateur CC 12 V, 1 A |
| Spécifications de l'adaptateur secteur CC | Entrée : tension CA 100 - 240 V, 50/60 Hz, sortie : tension CC 12 V/1 A< /td> |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
| === Délimiteur == = | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| Résolution d'affichage, px | 1920x1080 (Full HD) |
| Format | 16:9 |
| Luminosité, cd/m² | 400 |
| Nombre de couleurs affichées | 16,7 m td> |
| Contraste | 1000:1 |
| Angle de vision horizontal/vertical, ° | 178/178 |
| Dimensions de la zone visible de l'écran ( LxH), mm | 295x165 |
| Fréquence de la source optique, Hz | 60 |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Puissance Alimentation | AC 110-220 V, DC 5-12 V/1 A (Type C) |
| Consommation d'énergie, W | 12 (max.) |
