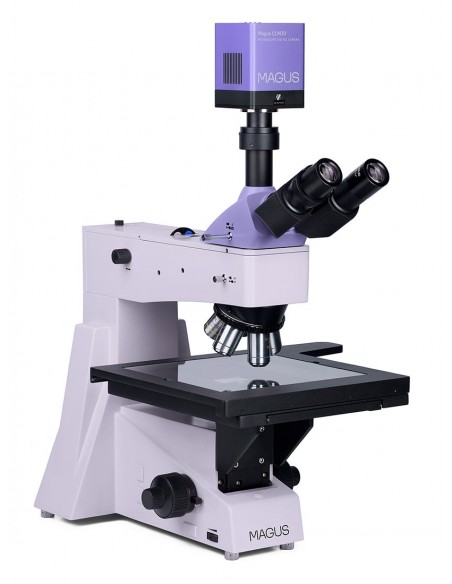

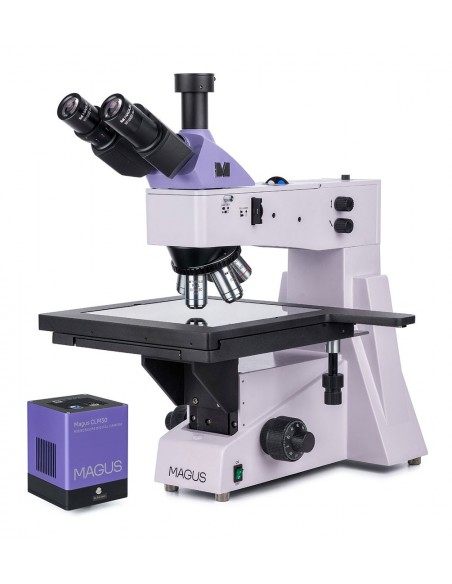

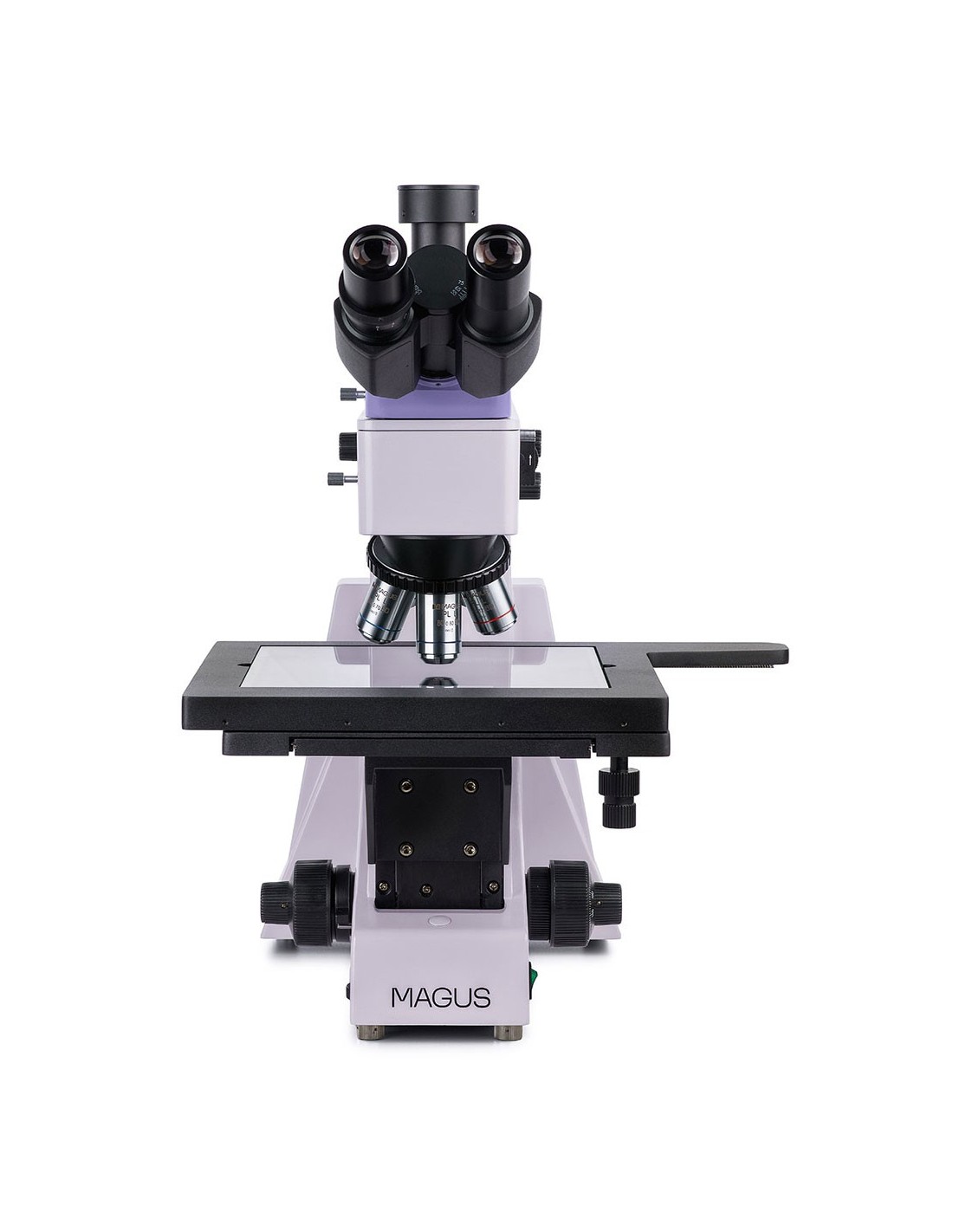

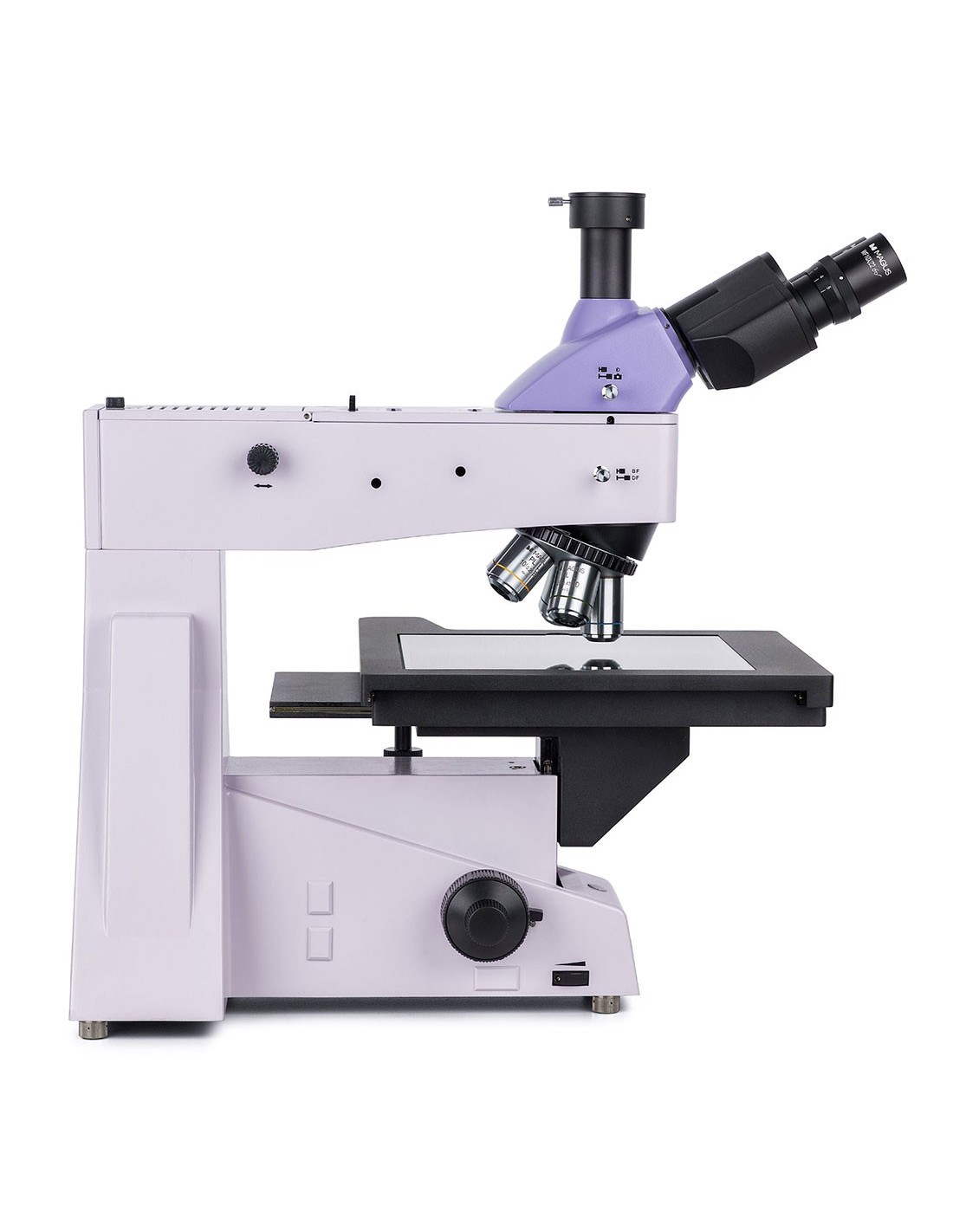

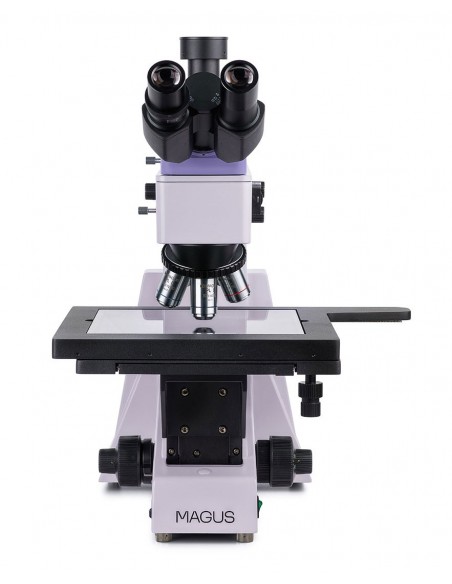

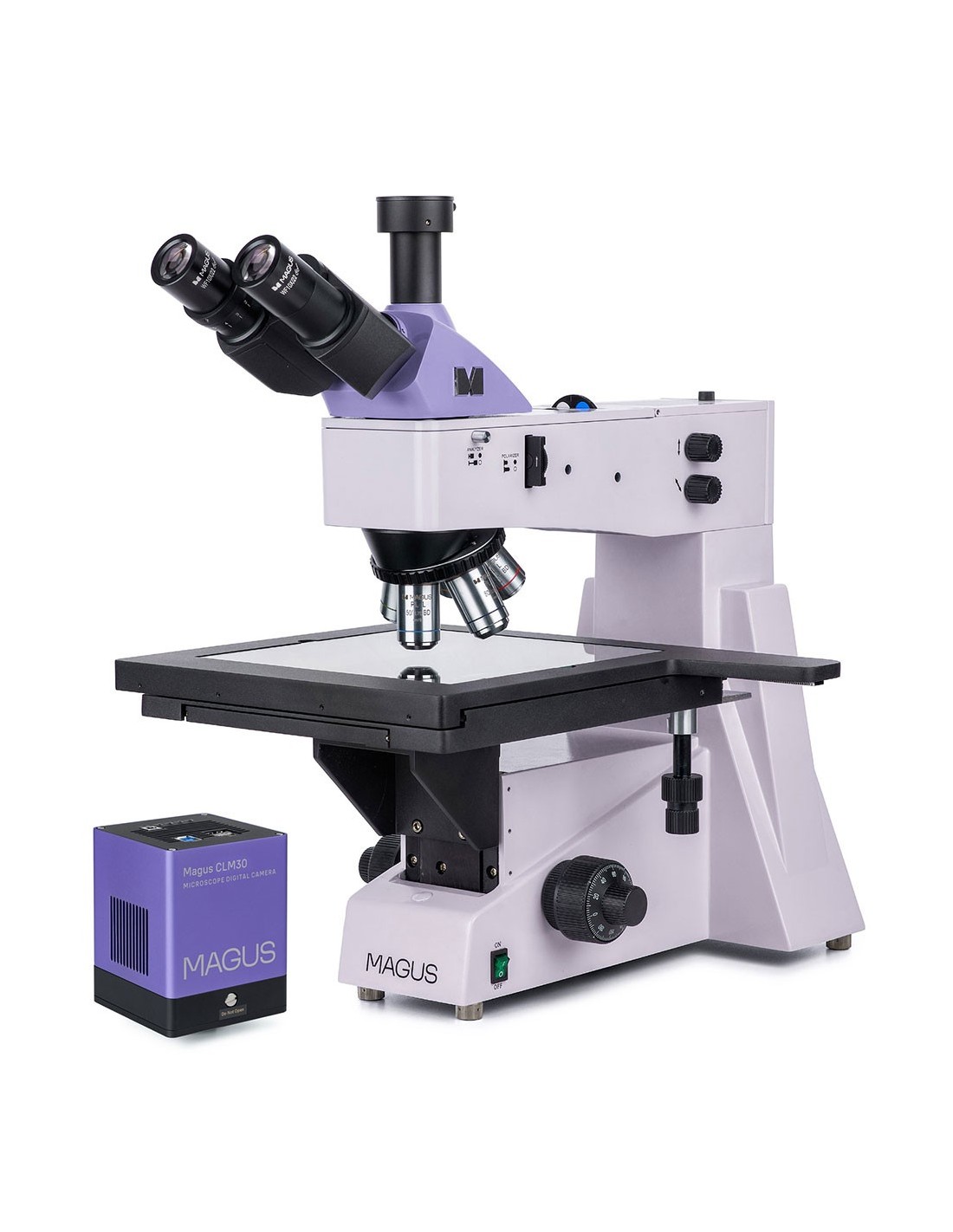

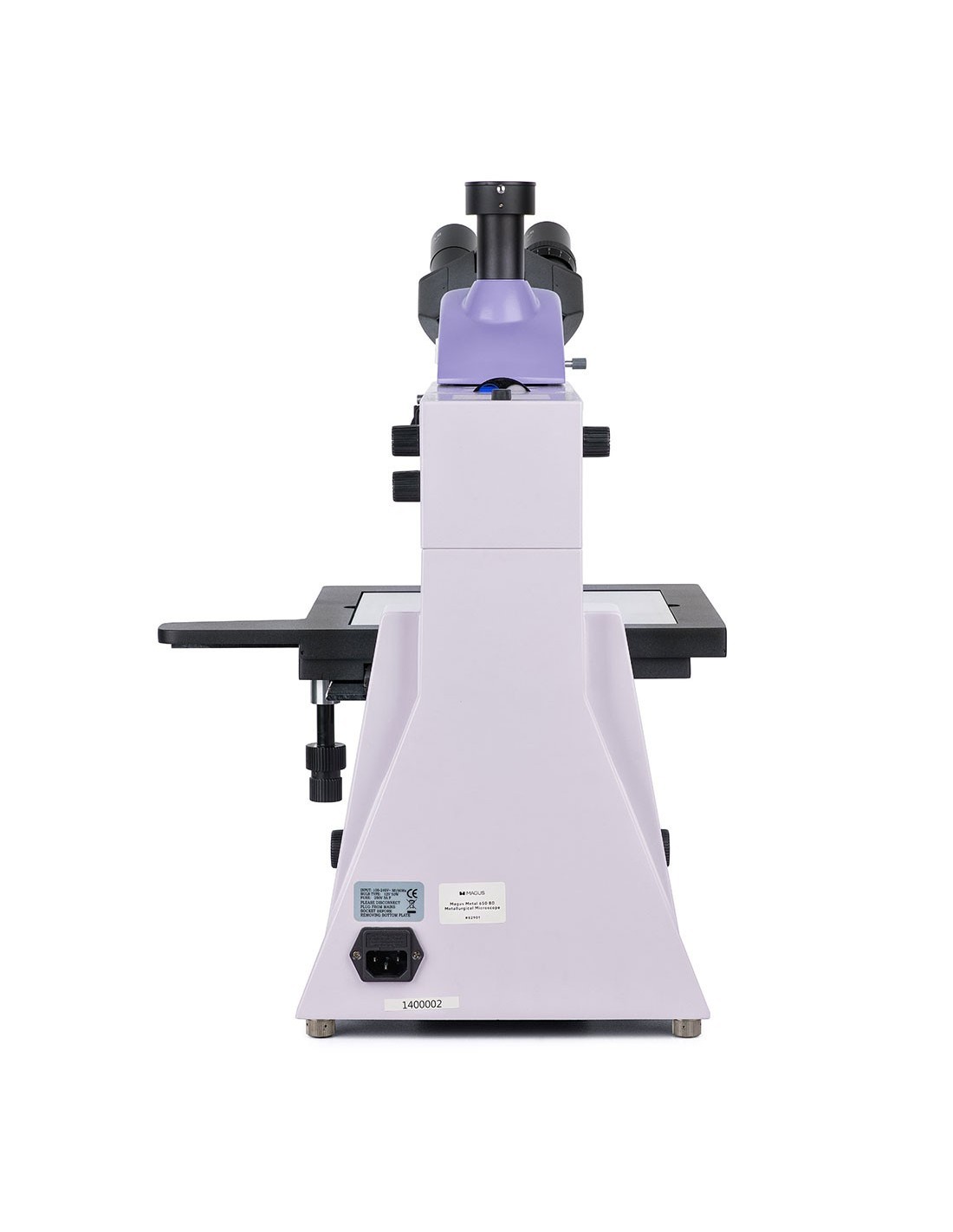

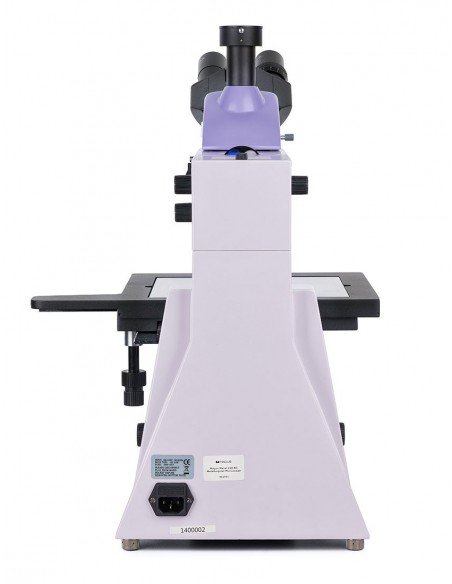

Le microscope métallographique numérique MAGUS Metal D650 BD convient à l'observation des surfaces de photomasques, circuits intégrés, circuits imprimés et autres objets longs et larges. Il comporte une grande platine pouvant accueillir de grands spécimens et une mise au point fine d'une valeur de 0,7 µm pour des observations de haute précision à fort grossissement. Techniques de microscopie en fond clair, fond sombre et lumière polarisée. Le microscope convient aux laboratoires de contrôle qualité, aux centres de recherche et aux départements universitaires.
Appareil photo numérique
L'appareil photo numérique MAGUS CLM30 est conçu pour le champ sombre et technique de microscopie à fluorescence. La caméra est équipée d'un capteur de 8,3 MP et produit des images réalistes avec une résolution de 3840x2160 px. Il est recommandé d'utiliser l'appareil photo avec des objectifs 4x, 10x, 20x et 40x. Lorsque vous utilisez des objectifs à faible grossissement, l'appareil photo permet à l'utilisateur de voir des détails plus nets.
Les vidéos sont enregistrées à 45 ips ou 70 ips selon la résolution - les vidéos se déroulent de manière fluide avec des transactions fluides et délicates entre les images. Le mouvement de l'échantillon est affiché en temps réel, sans délai. La caméra facilite l'observation d'objets en mouvement et convient aux démonstrations académiques.
La caméra est équipée d'une interface USB 3.0. La vitesse de transfert de données est 10 fois plus rapide que celle des caméras USB 2.0. La caméra haute vitesse est recommandée pour les laboratoires professionnels, la recherche ou l'enseignement universitaire.
Optique

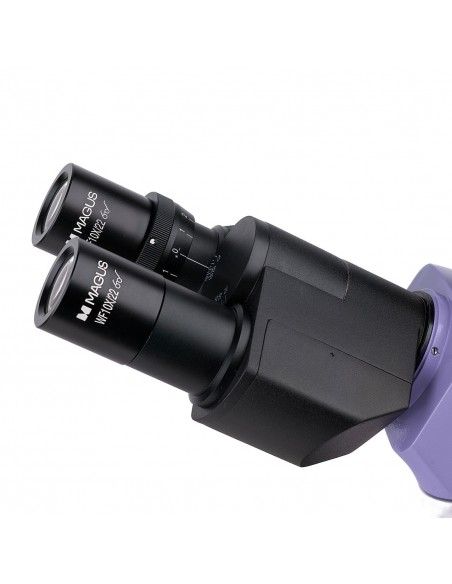

La tête trinoculaire est équipée d'un tube trinoculaire pour le boîtier de visualisation un appareil photo numérique. La molette de sélection lumière/caméra dirige le faisceau lumineux vers la caméra pour des photos et des vidéos lumineuses et bien détaillées qui peuvent être visionnées sur l'écran externe. La caméra n'est pas incluse dans la configuration de base. L'oculaire gauche comporte une bague de réglage de l'image.

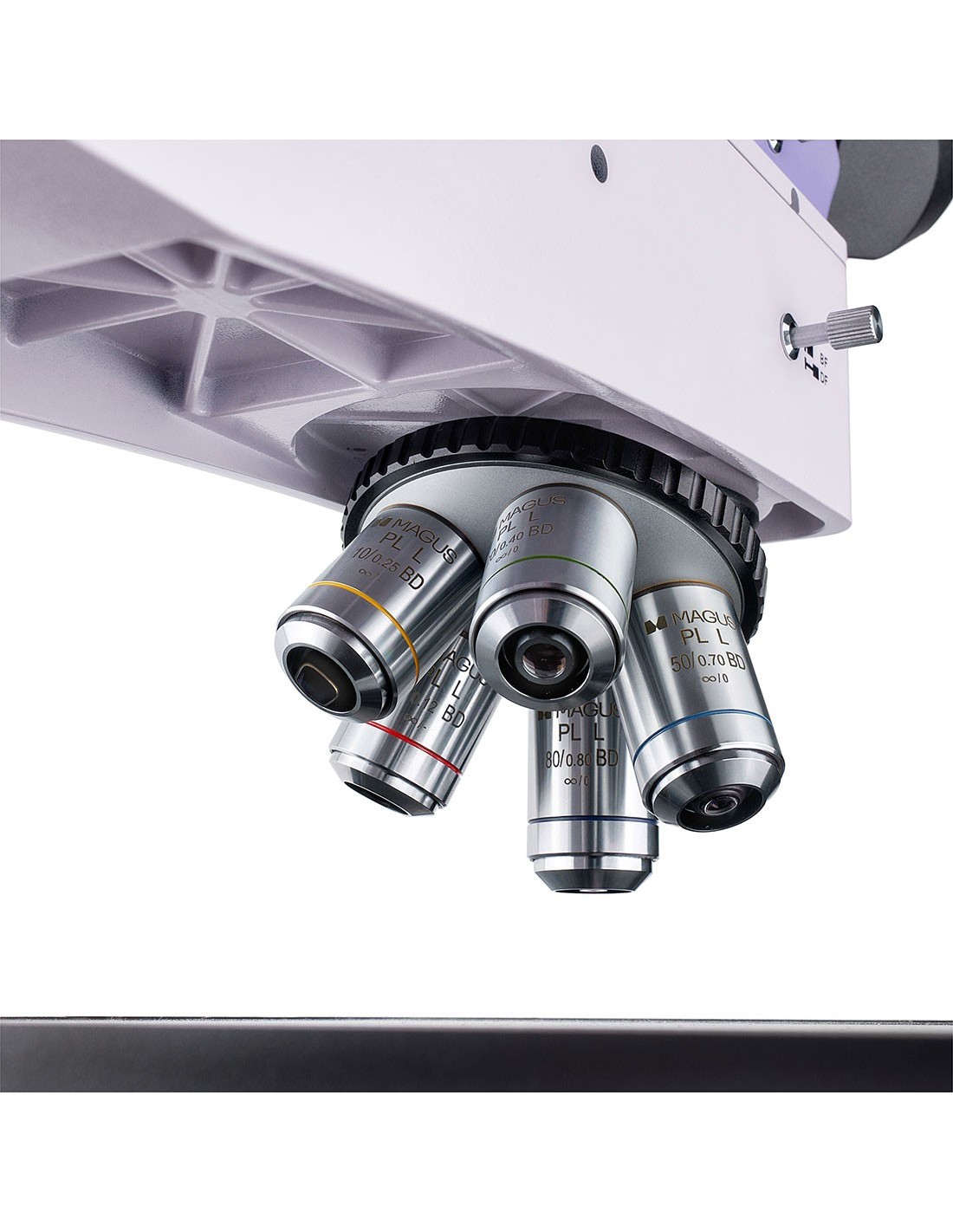

Les objectifs planachromatiques portant le symbole BD sont spécialement conçus pour les techniques de microscopie en fond clair et en fond sombre. Les lentilles ont une longue distance de travail. Le kit comprend cinq objectifs, un pour chaque douille de nez. Chaque objectif installé peut être remplacé par un objectif en option si nécessaire. Optique corrigée à l'infini avec un grossissement de 50x à 800x. Le nez est orienté vers l'intérieur de l'instrument, afin que l'utilisateur puisse voir quel objectif est inséré dans le chemin optique.
Éclairage
Le reflet Le système d'éclairage est conçu de manière à ce que toutes les observations soient bien détaillées, quels que soient l'objectif utilisé et les techniques de microscopie. La source lumineuse est une lampe halogène de 50 W qui crée une lumière vive, chaleureuse et uniforme. Vous pouvez utiliser la méthode d'éclairage Köhler pour régler l'éclairage. Des filtres pour créer un effet coloré et un dispositif de polarisation (analyseur intégré et polariseur amovible) sont inclus. La source lumineuse, les diaphragmes d'ouverture et de champ peuvent être centrés. Le système d'éclairage comprend également un dispositif de champ sombre.
Plaque et mécanisme de mise au point
La grande platine de 280 x 270 mm est une particularité du microscope. Il a une amplitude de mouvement de 204 mm sur les axes X et Y. La mise au point est ajustée en tournant les boutons de mise au point grossière et fine. Ils fonctionnent en douceur et grâce à la valeur de mise au point fine, le fonctionnement à un niveau de grossissement élevé est précis. La mise au point grossière est équipée d'un bouton de fixation et la tension de la vis grossière peut être réglée. Les poignées de mise au point sont positionnées à la base du microscope afin que vous puissiez adopter une position détendue et confortable. De cette façon, l'opérateur peut garder ses mains posées sur la table au lieu de les tenir en l'air.
Accessoires
Pour tirer le meilleur parti du MAGUS Microscope Metal 650 BD, vous pouvez acheter d'autres accessoires supplémentaires, tels que des oculaires, des objectifs à longue distance de travail pour fond clair et fond sombre, des lames d'étalonnage et des appareils photo numériques.
Principales caractéristiques du microscope :
- Mise au point précise : valeur de mise au point fine de 0,7 µm, mise au point grossière avec bouton de verrouillage et réglage de la tension
- Scène de grande taille pour observer facilement des objets longs et larges, large plage de mouvement de la scène sur deux axes
- Optique planachromatique, tête trinoculaire avec séparateur de faisceau 100:0 et 0:100, tube trinoculaire pour l'installation de la caméra
- Source lumineuse, ouverture centrable et diaphragmes de champ, réglage de l'éclairage Köhler, dispositif de polarisation, jeu de filtres de couleur, techniques de microscopie à fond noir
- Illuminateur – lampe halogène 50 W avec alimentation 220 V et réglage de la luminosité
- Accessoires en option
Principales caractéristiques de la caméra :
- Pour la microscopie en fond noir et à fluorescence avec des objectifs 4x, 10x, 20x et 40x
- 8.3 Résolution MP : lors d'observations avec des objectifs à faible grossissement, la caméra permet à l'utilisateur de voir des détails plus nets
- 45 ips et 70 ips, respectivement à 3 840 x 2 160 pixels et 1 920 x 1 080 pixels de résolution, pour observer des échantillons avec des éléments en mouvement, pour enregistrer des vidéos et déplacer l'échantillon sans à-coups ni décalage
- La cellule Peltier abaisse la température du capteur lors d'un fonctionnement prolongé et élimine le bruit thermique, vous permettant ainsi d'utiliser une vitesse d'obturation longue lors de la prise de photos.
- Le capteur CMOS SONY Exmor rétroéclairé couleur offre des images avec un faible bruit et une sensibilité élevée à la lumière, même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
- Interface USB 3.0 pour un transfert de données rapide et fluide
- Logiciel pour l'enregistrement et l'édition de photos et de vidéos, fonctions d'enregistrement, affichage externe, linéaire et mesures angulaires

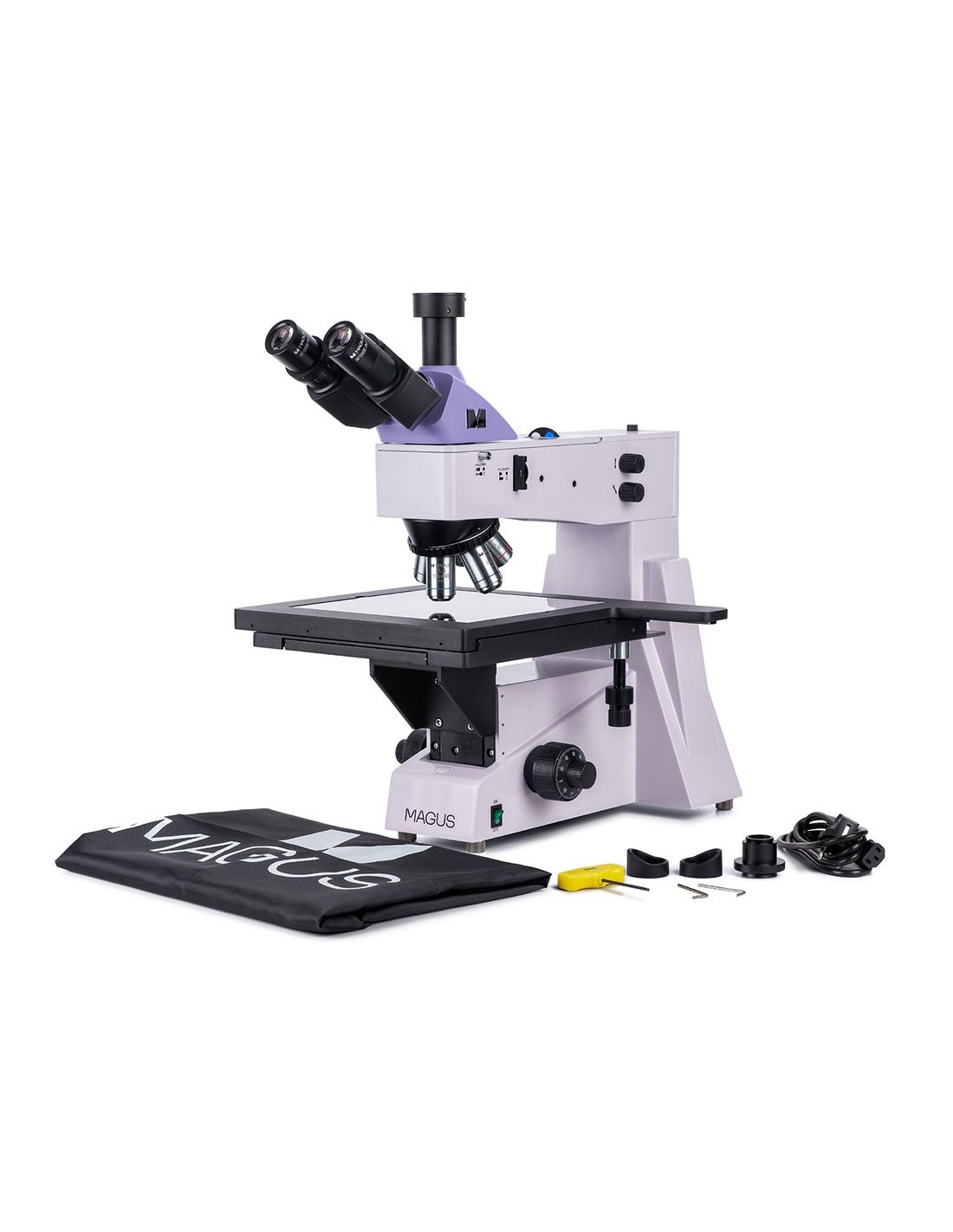

Le paquet contient :
- L'appareil photo numérique MAGUS CLM30 (appareil photo numérique, câble USB, 12 V, Adaptateur 3 A, étui de transport, CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Base avec entrée d'alimentation, éclairage à lumière réfléchie, mécanisme de mise au point, platine et revolver de nez
- Tête trinoculaire
- Objectif achromatique plan infini : PL L5x/0,12 BD WD 9,7 mm
- Objectif achromatique plan infini : PL L10x/0,25 BD WD 9,3 mm
- Infini Objectif achromatique plan : PL L20x/0.40 BD WD 7.2 mm
- Objectif achromatique plan infini : PL L50х/0.70 BD WD 2.5 mm
- Objectif plan achromatique infini : PL L80x/0.80 BD WD 0.8 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- 1x adaptateur monture C
- Clé Allen
- Câble d'alimentation secteur
- Cache anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/ 22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x /12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique infini : PL L40x/0.60 BD WD 3,0 mm
- Objectif achromatique plan infini : PL L60x/0,70 BD WD 1,9 mm
- Objectif achromatique plan infini : PL L100х/0,85 (sec) BD WD 0,4 mm
- Verre d'étalonnage
| Marque | MAGUS |
| Garantie td> | 5 lettres |
| EAN | 5905555018423 |
| Taille du colis (L x L x H)< /td> | 58x49x60 cm |
| Poids d'expédition | 23,8 kg |
| Délimiteur td> | Microscope métallographique MaGUS Metal 650 BD |
| Type | léger/optique, métallographique |
| Tête trinoculaire | Tête trinoculaire |
| Tube vertical | Siedentopf |
| 30° |
| Grossissement x | 50–800 de base (*en option : 50–1 000/ 1250/1500/2000/2500) |
| Plage de grossissement | 800x à 1280x |
| Tube oculaire diamètre, mm | 30 |
| Oculaires | 10х/22 mm, pupille d'extraction : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | planachromatique à l'infini : PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/ 0,40 BD, PL L50x /0,70 BD, PL L80x/0,80 BD ; distance parfocale 45 mm (*option : PL L40x/0.60 BD, PL L60x/0.70 BD, PL L100x/0.85 BD (sec)) |
| Embout nasal |
| Distance de travail, mm | 9,7 (5x) ; 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x) ; 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 280x270 |
| Amplitude de mouvement de la scène, mm | 204/204 |
| Caractéristiques de la scène | mécanique à deux axes |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon à gauche) |
| Iris | Champ et ouverture intégrés |
| Mise au point | coaxiale, mise au point grossière (30 mm, 13,1 mm/tr, avec bouton de verrouillage et réglage de la tension) et mise au point fine (0,0007 mm) |
| halogène td> |
| Réglage de la luminosité | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | 12 V/50 W |
| Filtres optiques | vert, bleu, jaune, dépoli |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires | analyseur intégré et polariseur amovible, dispositif de champ sombre |
| Niveau utilisateur |
| Niveau de difficulté de montage et d'installation | compliqué |
| Application< /td> | métallographique |
| Position d'éclairage | supérieur |
| Méthode de recherche | champ clair, champ sombre, lumière polarisée |
| Ensemble avec étui/étui/sac | couvercle anti-poussière |
| === Limite === | Appareil photo numérique |
| Capteur | SONY Exmor CMOS |
| Couleur/monochrome | couleur |
| Mégapixels | 8,3 |
| Résolution maximale, px | 3840x2160 |
| 1/1.2'' ( 11,14x6,26 mm) |
| Taille des pixels, µm | 2,9x2,9 |
| Deux Module thermoélectrique -phase (cellule Peltier) pour régler la température à 42°C en dessous de la température ambiante | oui |
| Sensibilité à la lumière | 5970 mV à 1/30 s |
| Rapport signal sur bruit | 0,15 mV à 1/30 s |
| Enregistrement vidéo | oui |
| Fréquence d'image, fps@résolution | 45 @3840x2160, 70@1920x1080 |
| Capacité numérique ADC (bit) | 8/12 (sélectionnable) |
| Emplacement d'installation | tube trinoculaire |
| Image format | *.jpg, *.bmp, *.png, *.tif |
| Format vidéo | enregistrement : *. wmv, *.avi, *.h264 (Windows 8 et versions ultérieures), *h265 (Windows 10 et versions ultérieures) |
| Plage spectrale, nm | 380 -650 (filtre IR intégré) |
| Type d'obturateur | ERS (obturateur à rideau électronique) |
| Balance des blancs | manuel, automatique |
| Contrôle de l'exposition | manuel, automatique |
| taille de l'image, luminosité, contrôle de l'exposition |
| Logiciel | MAGUS View |
| Sortie | USB 3.0, 5 Gb/s |
| Exigences du système | Windows 8/10/ 11 (32 bits et 64 bits), Mac OS jusqu'à 2,8 GHz Intel Core 2 ou version ultérieure, minimum 2 Go de RAM, port USB 3.0, CD-ROM, 17" ou plus |
| Type de montage |
| td> | Montage C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | CC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
