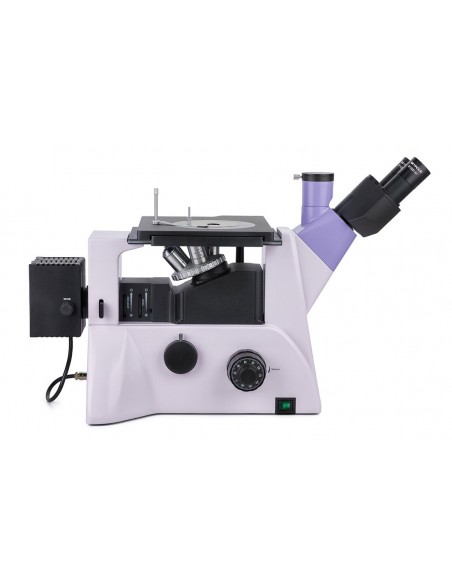

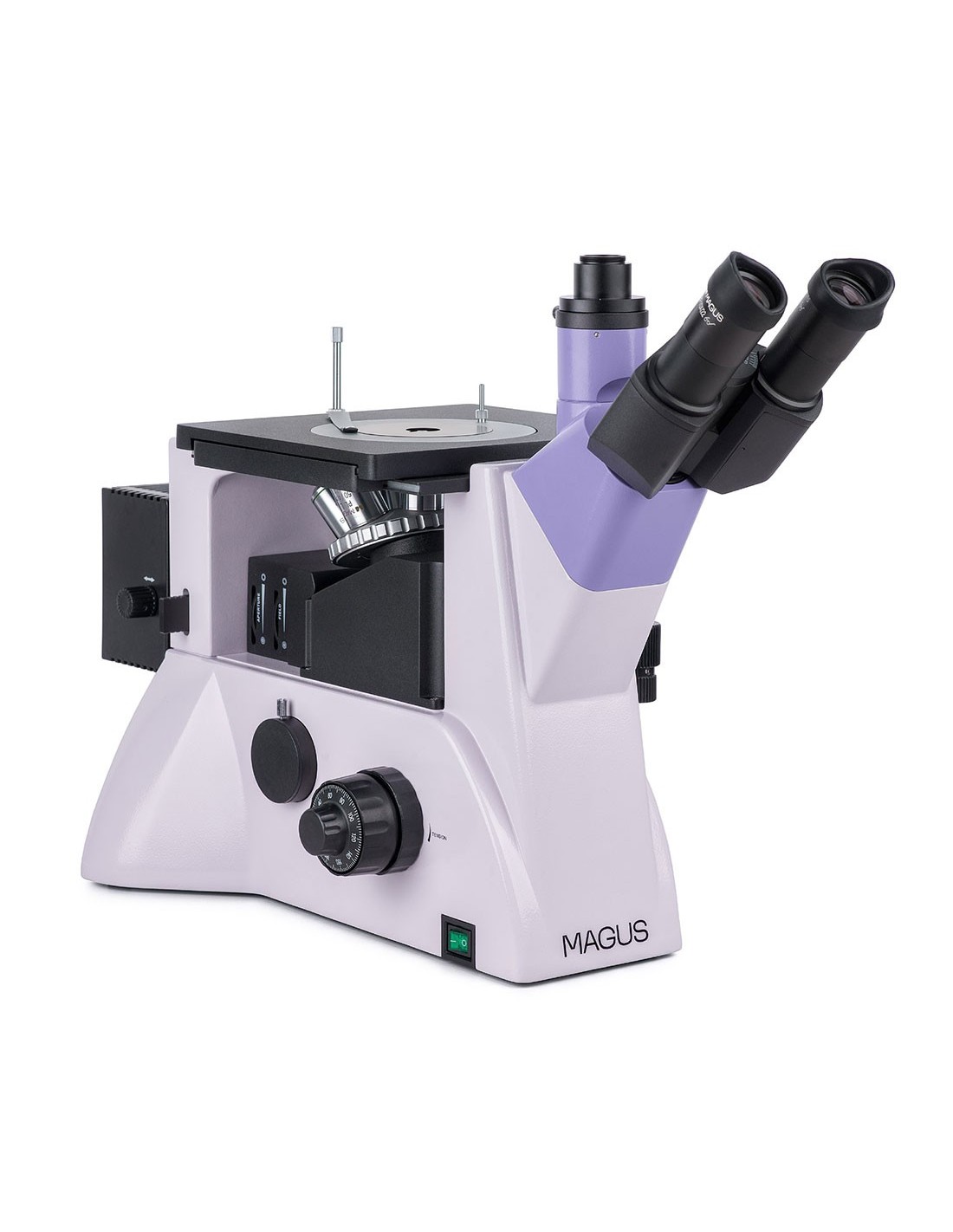

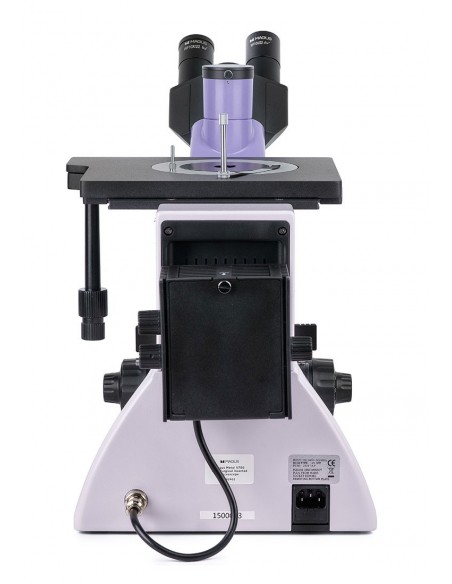

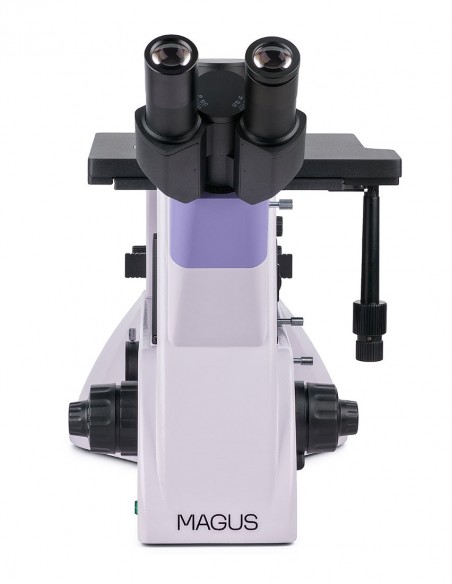

Le microscope métallographique inversé MAGUS Metal V700 convient à l'étude des microstructures des métaux, alliages et matériaux semi-conducteurs en lumière réfléchie. La platine peut contenir des échantillons pesant jusqu'à 2 kg (seule la surface inférieure de l'échantillon doit être plate). Les autres parties de l’échantillon n’ont pas besoin d’être préparées et peuvent avoir n’importe quelle forme. Ce microscope est conçu pour les observations en fond clair et en lumière polarisée, dispose d'un port de caméra latéral et d'un tube trinoculaire ; De plus, il convient à un large éventail d'applications en laboratoire et dans le domaine de la production industrielle.
Appareil photo numérique
L'appareil photo numérique MAGUS CHD20 est équipé d'un capteur de 2 MP et produit des images Full HD réalistes à une résolution de 1920x1080 px. La caméra a une sensibilité lumineuse élevée, adaptée aux observations avec une lumière fluorescente. L'utilisation de filtres mosaïque de couleurs primaires R, V, B produit des images nettes et à faible courant d'obscurité.
La caméra utilise une interface HDMI pour se connecter directement à un moniteur de télévision ou à un projecteur. De cette manière, la caméra fonctionne de manière autonome sans PC. L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. Une interface USB 2.0 supplémentaire est disponible pour connecter la caméra à un PC.
La vidéo est enregistrée à 60 ips ou 50 ips selon l'interface de sortie vidéo.
La caméra combine une vitesse FPS élevée et une bande passante HDMI élevée, Ainsi, les vidéos sont brillantes sans bégaiement ni saut entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur

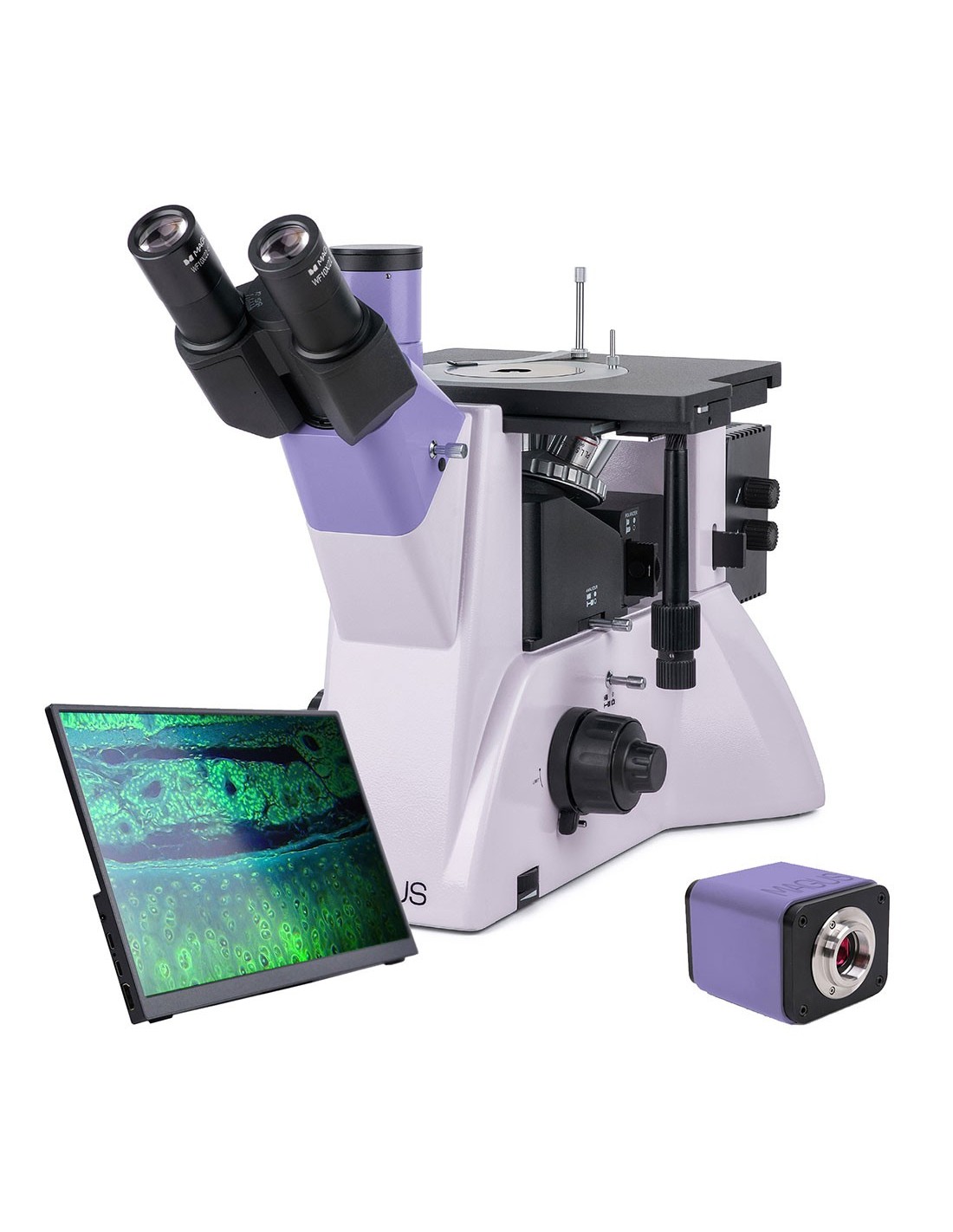

MAGUS MCD Les moniteurs fonctionnent en combinaison avec les caméras MAGUS CHD pour former un système d'imagerie complet pour les microscopes MAGUS.
La connexion à la caméra se fait via son interface HDMI. Le moniteur affiche les images en temps réel. Son écran LCD IPS présente un grand angle de vision, une luminosité élevée et un bon contraste. Lorsque vous regardez l'écran, même sous un grand angle, l'image n'est pas déformée. La taille de l'écran est de 13,3''.
Le moniteur peut être installé sur une surface horizontale à l'aide d'un support pliable ou monté directement sur une caméra ou un trépied.
Optique
Optique
strong>

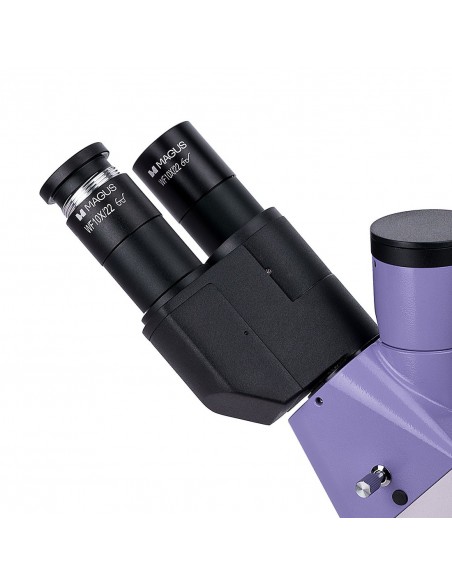

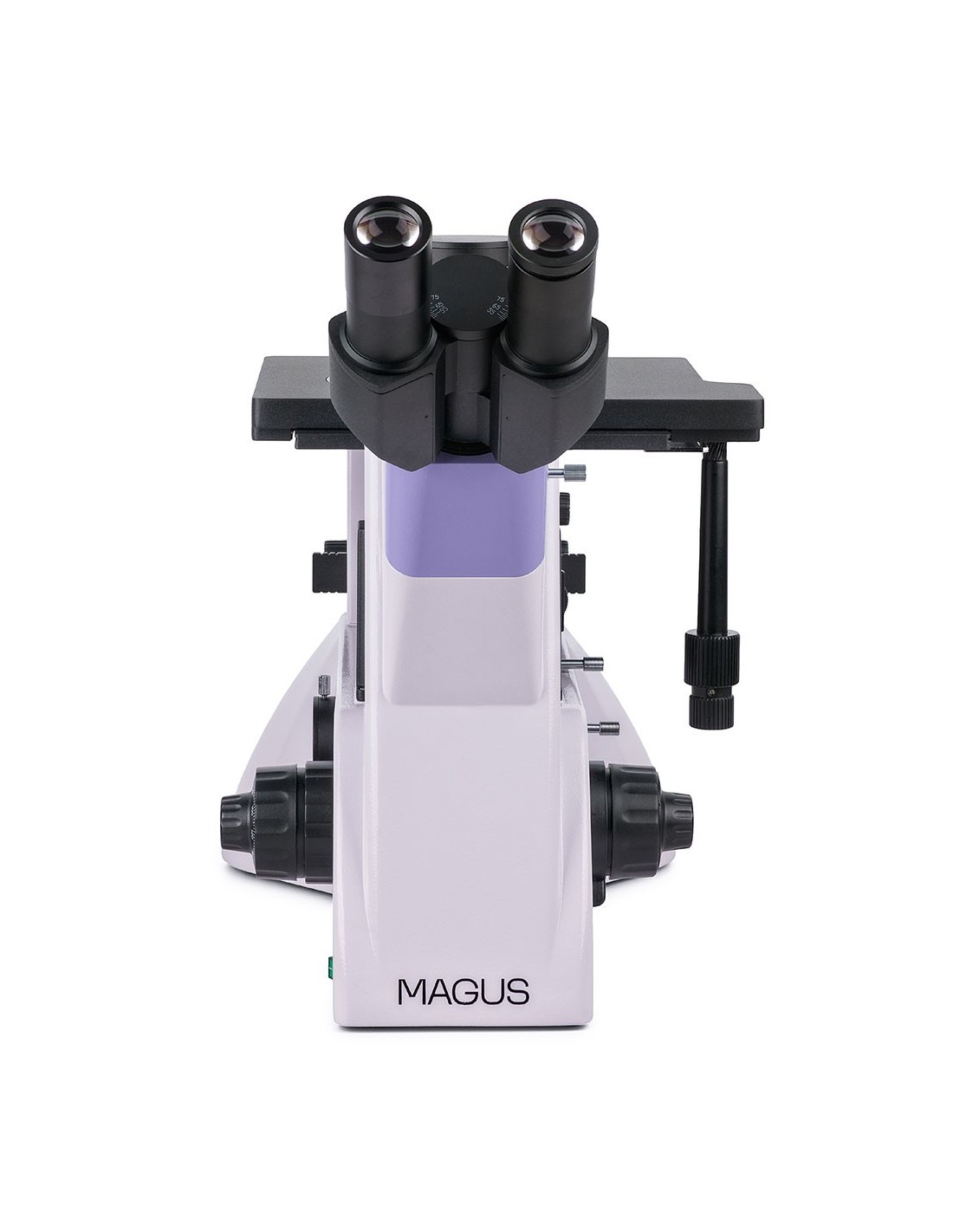

Le microscope est équipé d'une tête trinoculaire spécialement conçue, il est donc possible d'ajuster la position des oculaires ; il est également possible de faire pivoter la tête à 180°. L'appareil photo numérique doit être logé dans le port latéral approprié sur le cadre du microscope et le moniteur peut être installé dans le troisième tube de la tête trinoculaire. Le séparateur de faisceau dans le corps du microscope dévie le faisceau lumineux avec un rapport de 100:0 et 0:100, tandis que le séparateur de faisceau dans la tête trinoculaire a un rapport de 50:50 et 100:0.

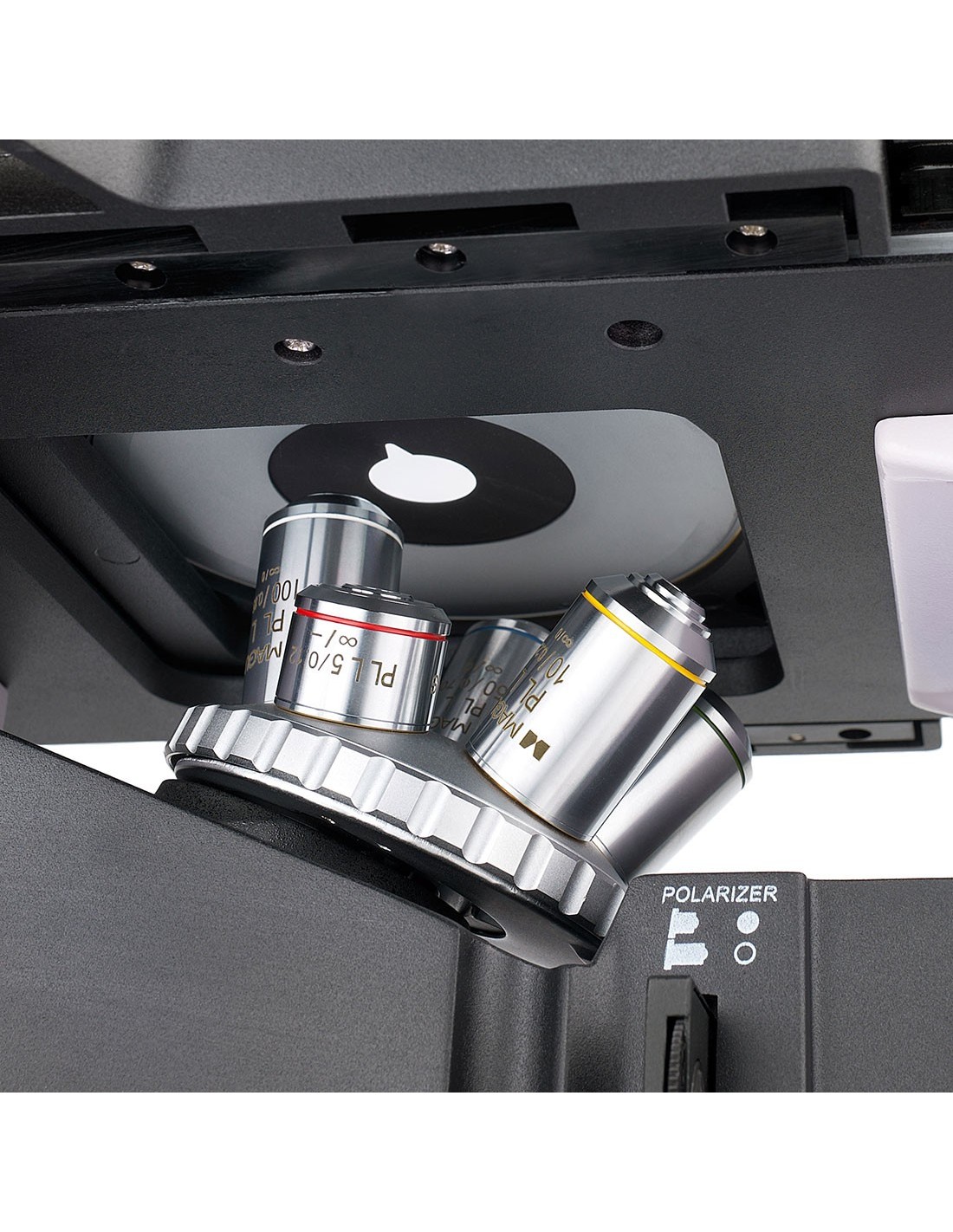

Le porte-nez est positionné sous l'échantillon à examiner et est équipé de 5 emplacements pour objectifs (tous inclus dans la configuration de base). Tous les objectifs sont à plan achromatique corrigé à l'infini, avec une longue distance de travail. Un objectif supplémentaire peut être monté à la place de l'un de ceux fournis. Dans sa configuration de base, la plage de grossissement totale du microscope est de 50x à 1000x.
Éclairage
L'illuminateur pour les observations en lumière réfléchie est doté d'un halogène de 30 W. ampoule à luminosité réglable. La lumière est alimentée par le secteur électrique AC. La luminosité est suffisamment brillante pour effectuer des observations avec tous les objectifs inclus, en utilisant des techniques de microscopie en fond clair ou en lumière polarisée. L'éclairage Köhler peut être configuré et la source lumineuse peut être centrée le long des trois axes. Pour modifier le rendu des couleurs dans les images photomicrographiques, vous pouvez utiliser les filtres de couleur fournis. Des outils de polarisation sont également disponibles : un analyseur et un polariseur, tous deux amovibles.
Plateforme et mécanisme de mise au point
La platine comprend l'insertion d'une plaque ronde avec un trou de 10 mm, 20 mm ou 30 mm sur lequel l'échantillon à observer est fixé avec un système de support. La platine est assez grande (242x200 mm) et se déplace le long de deux axes d'un seul tenant avec l'échantillon qui y est fixé. Vous pouvez régler la netteté de l'image à l'aide des boutons de mise au point grossière et fine (vis grossière et fine). Il est possible de régler la rigidité de tension de la vis grossière et il y a un bouton de fixation.
Accessoires
Des accessoires supplémentaires permettent d'obtenir des performances maximales performances du microscope MAGUS Metal V700. Des oculaires, des objectifs planachromatiques avec une longue distance de travail, des lames d'étalonnage et des appareils photo numériques sont disponibles.
Principales caractéristiques du microscope :
- Examen de grands , échantillons lourds utilisant des techniques de microscopie en champ clair et en lumière polarisée ; un seul côté de l'échantillon doit être préparé
- Grande platine avec plaques rondes équipées de trous de 10 mm, 20 mm ou 30 mm de diamètre
- La tête trinoculaire peut être tournée à 180° lors du montage
- Deux options pour loger un appareil photo numérique et un moniteur : sur la tête trinoculaire avec séparateur de faisceau 50:50 et 100:0 ou sur le cadre du microscope avec séparateur de faisceau 100:0 ou 0 : 100
- Observations en lumière réfléchie, source lumineuse : lampe halogène 30 W à luminosité réglable
- Eclairage Köhler configurable, analyseur et polariseur amovibles et source lumineuse avec possibilité de centrage
- Grand sélection d'accessoires compatibles pour étendre les capacités de votre microscope
Principales caractéristiques de la caméra :
- La caméra Elle fonctionne de manière autonome sans Connexion PC via interface HDMI. Il est possible de se connecter à un PC via l'interface USB 2.0
- La caméra a une résolution de 1920x1080 pixels, le choix idéal pour visualiser des images sur un moniteur Full HD
- 60 ips ou 50 fps basés sur l'interface de sortie vidéo pour observer des objets en mouvement, enregistrer des vidéos et des mouvements d'échantillons sans décalage ni saccade.
- Le capteur CMOS SONY Starvis rétro-éclairé en couleur offre des images avec un faible bruit et une sensibilité lumineuse élevée, même dans des conditions de faible luminosité. conditions. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
- Logiciel d'enregistrement et d'édition de photos et de vidéos, fonctions d'affichage externe, mesures linéaires et angulaires

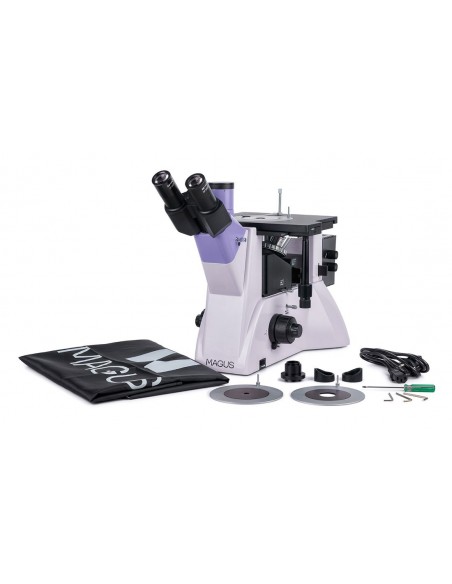

Le paquet contient :
- Appareil photo numérique MAGUS CHD20 (appareil photo numérique, câble HDMI (1,5 m), câble USB 2.0 (2 m), souris avec USB, carte mémoire SD de 32 Go , adaptateur secteur 12 V/1 A (Euro), CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Moniteur LCD MAGUS MCD20
- Moniteur LCD MAGUS MCD20 li>
- Stand avec entrée d'alimentation, mécanisme de mise au point, platine et nez
- Illuminateur pour observations de lumière réfléchie avec porte-ampoule
- Tête trinoculaire
- Infinity Objectif achromatique plan : PL L5x/0,12 WD 26,1 mm
- Objectif achromatique plan infini : PL L10х/0,25 WD 20,2 mm
- Objectif achromatique plan infini : PL L20х/0,40 WD 8,80 mm
- Objectif achromatique plan infini : PL L50х/0,70 WD 3,68 mm
- Objectif achromatique plan infini : PL L100x/0,85 (sec) WD 0,40 mm
- 10x/22 Oculaire de mm avec dégagement oculaire long (2 pcs.)
- Adaptateur monture C 1x
- Clé Allen
- Câble d'alimentation secteur
- Cache-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- 10x/22 mm oculaire avec échelle graduée
- Oculaire 12,5x /14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif achromatique plan infini : PL L40х/0.60 WD : 3.98 mm
- Objectif achromatique plan infini : PL L60x/ 0,70 WD : 2,08 mm
- Objectif achromatique plan infini : PL L80x/0,80 WD : 1,25 mm
- Lame d'étalonnage ul>
| Marque | MAGUS |
| Garantie | 5 лет |
| EAN | 5905555018461 |
| Taille du colis (LxLxH) | 49x34x68 cm |
| Poids d'expédition | 19,25 kg |
| Délimiteur | MAGUS Microscope métallographique inversé en métal V700 |
| Type | léger/optique, numérique, métallographique |
| Testé |
| Tube vertical | Siedentopf, rotatif à 180° |
| Angle d'inclinaison de la tête | 45° |
| Grossissement, x | 50–1000 base (*en option : 50–1250/1500/2000/2500 ) |
| Plage de grossissement | de 800x à 1280x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5 x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | planachromatique à l'infini : PL L5x/0.12 ; PL L10x/0,25 ; PL L20x/0,40 ; PL L50x/0,70 ; PL L100x/0,85 (sec); distance parfocale : 45 mm (*en option : PL L40x/0.60; PL L60x/0.70; PL L80x/0.80) |
| Revolver à nez | pour 5 objectifs |
| Distance de travail, mm | 26,1 (5x) ; 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 242x200 |
| Amplitude de mouvement de la scène, mm | 30/30 |
| Caractéristiques de la scène | mécanique à deux axes, plateau tournant Ø130 mm avec trous Ø10 mm, Ø20 mm et Ø30 mm |
| Diaphragme | champ et ouverture intégrés |
| Mise au point | mise au point coaxiale, grossière (avec bouton de réglage de la tension de la vis micrométrique et fixation du bouton) et mise au point fine (0,002 mm vis micrométrique) |
| Halogène |
| oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | 12 V/30 W |
| Filtres optiques | vert, bleu, jaune, satiné |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires | analyseur et polariseur amovibles |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau d'assemblage et d'installation de difficulté | compliqué |
| Application | métallographique |
| Méthode de recherche | champ clair, lumière polarisée |
| Réglé avec trousse/étui/sac | cache anti-poussière |
| === Délimiteur === | Appareil photo numérique |
| Capteur | Sony Exmor/Starvis CMOS |
| Couleur/monochrome | couleur |
| Mégapixels | 2 |
| Résolution maximale, px | 1920x1080 |
| Taille du capteur | 1/2" (7,2x4,05 mm) |
| Taille du pixel, µm td> | 3,75x3,75 |
| Connecteurs d'interface | USB 2.0, HDMI 1.4 |
| Carte mémoire | SD jusqu'à 32 Go |
| Possibilité de connecter des équipements supplémentaires | souris avec USB, clé (USB)< /td> |
| Sensibilité à la lumière | 1175 mV à 1/30 s |
| Rapport signal/bruit< /td> | 0,15 mV à 1/30 s |
| Temps d'exposition | 0,04 ms – 1000 ms |
| Enregistrement vidéo | oui |
| Fréquence d'images, fps@résolution | 60@1920x1080 (HDMI) , 50@1920x1080 (USB) |
| Emplacement d'installation | tube trinoculaire, tube optique au lieu d'oculaire |
| *.jpg, *.tif |
| *.h264/*.h265, * .mp4 |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| Type d'obturateur | ERS (obturateur à rideau électronique) |
| Logiciel | HDMI : intégré ; USB : MAGUS View |
| Configuration système requise | Windows 8/10/11 (32 bits et 64 bits), Mac OS 2,8 GHz Intel Core 2 ou version ultérieure , minimum 4 Go de RAM, port USB 2.0, RJ45, CD-ROM, écran 19" ou plus |
| Type de montage | Pas C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | Adaptateur CC 12 V, 1 A |
| Spécifications de l'adaptateur secteur CC | Entrée : tension CA 100 - 240 V, 50/60 Hz, sortie : tension CC 12 V/1 A< /td> |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
| === Délimiteur == = | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| Résolution d'affichage, px | 1920x1080 (Full HD) |
| Format | 16:9 |
| Luminosité, cd/m² | 400 |
| Nombre de couleurs affichées | 16,7 m td> |
| Contraste | 1000:1 |
| Angle de vision horizontal/vertical, ° | 178/178 |
| Dimensions de la zone visible de l'écran ( LxH), mm | 295x165 |
| Fréquence de la source optique, Hz | 60 |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Puissance Alimentation | AC 110-220 V, DC 5-12 V/1 A (Type C) |
| Consommation d'énergie, W | 12 (max.) |
