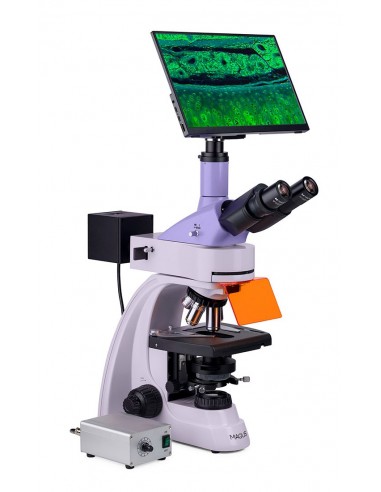

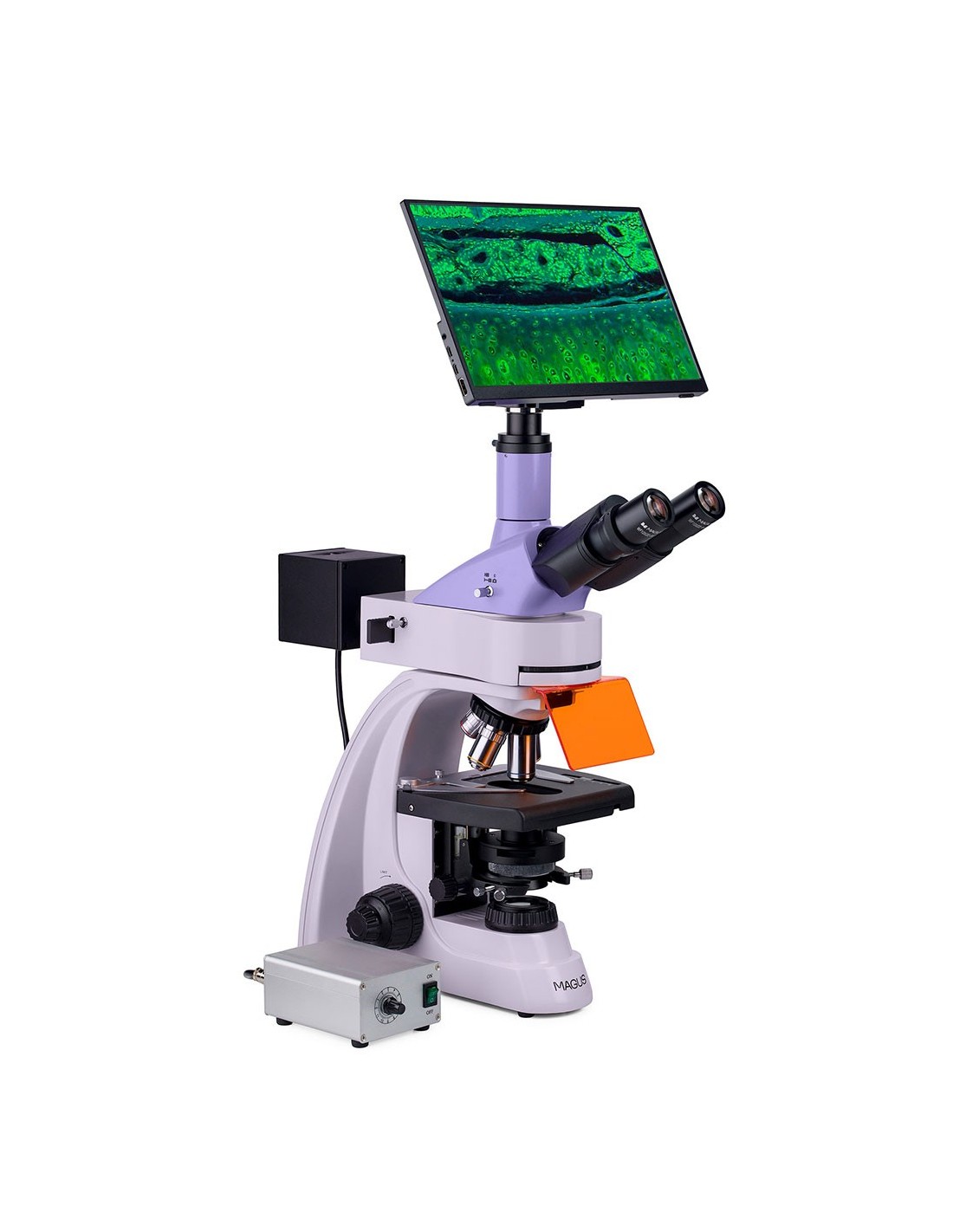

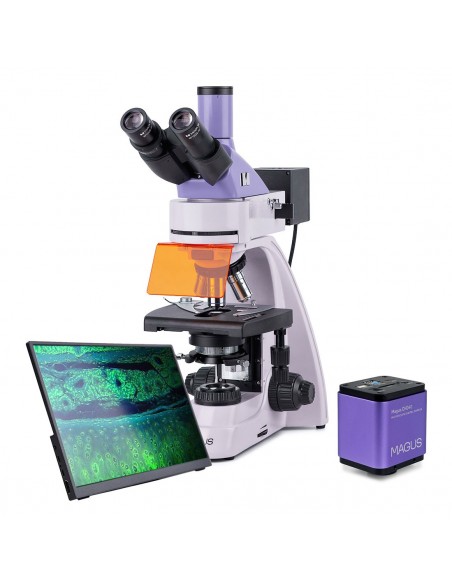

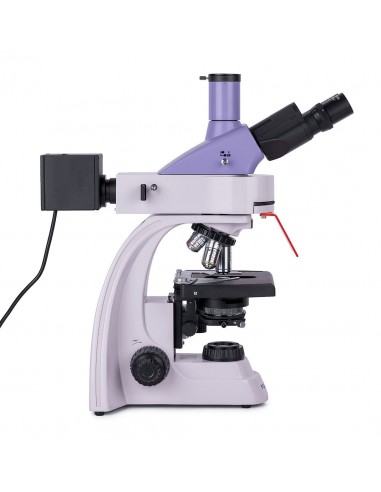

Le microscope à fluorescence MAGUS Lum 400L peut être utilisé pour deux techniques de microscopie : fluorescence en lumière réfléchie et champ clair en lumière transmise. Lorsqu'il est équipé d'accessoires supplémentaires, le microscope peut être utilisé pour effectuer des recherches en lumière polarisée et pour les techniques de contraste de phase et de champ sombre. Vous pouvez utiliser le microscope pour des recherches en laboratoire et des diagnostics dans les domaines de la médecine, de la pharmacologie, de la médecine légale, de la biotechnologie, de la médecine vétérinaire, etc.
Appareil photo numérique
MAGUS CHD40 est une caméra numérique HDMI avec trois interfaces vidéo et commutation automatique entre Full HD et 4K en fonction de la résolution du moniteur.
La caméra est équipée d'un capteur de 8 MP et produit des images réalistes en résolution 4K (3840 x 2160 px). lorsqu'il est connecté via HDMI ou USB 3.0. Lorsqu'elle est connectée via Wi-Fi, la qualité d'image est Full HD (1920 x 1080 px).

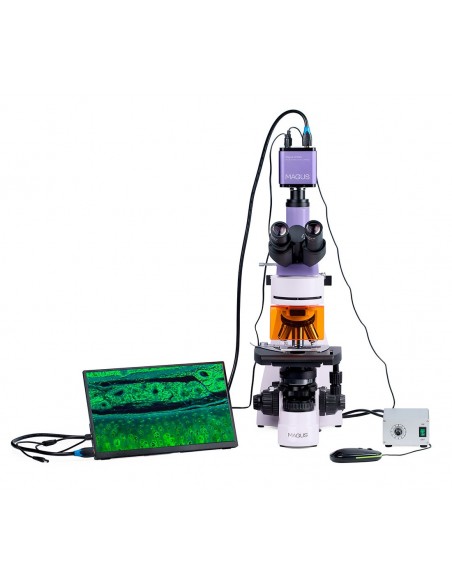

La caméra utilise une interface HDMI pour se connecter directement à un téléviseur, un moniteur ou un projecteur. De cette manière, la caméra fonctionne de manière autonome sans connexion à un PC. L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. Vous pouvez connecter l'appareil photo à un PC via Wi-Fi ou USB 3.0. La vidéo est enregistrée à 30 ips.
La caméra combine un taux FPS élevé et une bande passante HDMI élevée. Les vidéos apparaissent donc brillantes sans se figer ni sauter entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur
Le MAGUS Le moniteur MCD40 est conçu pour utiliser un système d'affichage de microscope MAGUS. Il est connecté à une caméra montée sur le microscope pour afficher des images en temps réel. Prend en charge les caméras avec connexion HDMI et résolution 4K. L'écran mesure 13,3 pouces. La matrice IPS offre des images lumineuses avec des angles de vision larges. Si vous regardez l'écran de côté, la reproduction des couleurs n'est pas déformée. Vous pouvez placer l'écran sur une table ou une étagère à l'aide d'un support pliable ou l'installer directement sur la base de la caméra ou du microscope.
Optique

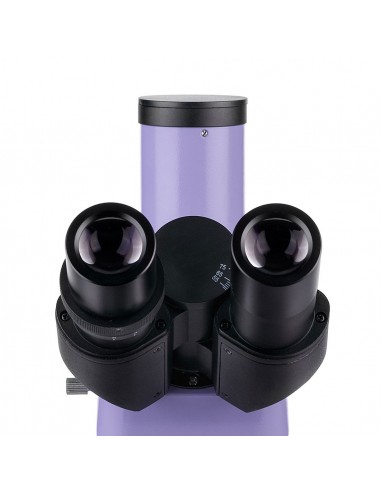

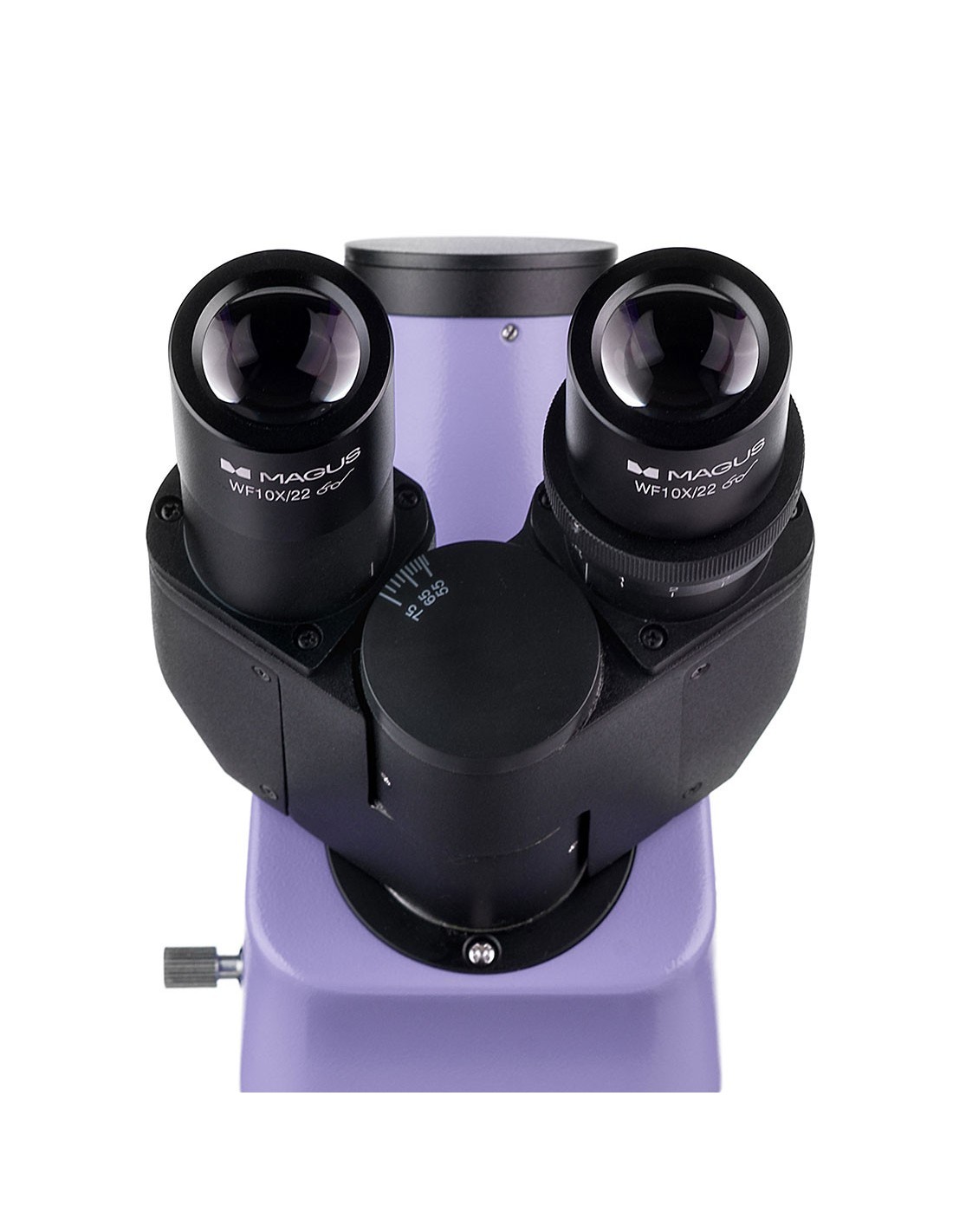

La tête trinoculaire est composé de deux tubes optiques pour effectuer des observations et d'un tube trinoculaire pour loger un appareil photo numérique (non inclus). Pour affronter de longues périodes d'observation dans un confort maximum, il est possible de régler les tubes oculaires en les tournant à 360° pour s'adapter à la hauteur de l'observateur. Ils sont inclinés de 30°.
Le porte-objectif à cinq objectifs est orienté vers l'intérieur, afin que l'utilisateur puisse voir quel objectif est inséré dans le chemin optique. Il est équipé d'objectifs planachromatiques infinis : trois pour la technique fond clair et un pour la technique fluorescence (fluorescent). Une fois tous les objectifs installés sur le porte-objectif, un emplacement reste disponible. Il est utilisé pour ajuster la position de l'illuminateur pour les observations de lumière réfléchie. Vous pouvez également installer une lentille en option pour obtenir un grossissement plus élevé.
Éclairage
Lumière réfléchie : cinq LED de 5 W Chaque LED se répartit en quatre bandes : bleue. (B), vert (G), violet (V) et ultraviolet (UV). Pour choisir la LED, vous devez faire pivoter l'anneau. L’avantage de l’éclairage LED est qu’il atteint rapidement une luminosité maximale et s’éteint rapidement, ce qui facilite le passage du fond clair à la fluorescence et vice versa. Les LED ne surchauffent pas, ne nécessitent pas de dissipateur thermique et ont une durée de vie de 50 000 heures avant de devoir être remplacées. La fluorescence LED est une technique de microscopie sûre et facile à entretenir, elle est donc recommandée pour une utilisation dans les écoles et les universités.
La lumière transmise est produite par une LED de 3 W. Le cycle de vie des LED est de 50 000 heures. Le système d'éclairage comprend également un condensateur. Le condenseur dispose d'un emplacement disponible pour un curseur de champ sombre ou un curseur de contraste de phase. Le curseur permet de passer rapidement et facilement d'une technique de microscopie à une autre sans avoir à changer le condenseur.
En lumière transmise et réfléchie, l'éclairage de Köhler peut être réglé. L'objet d'étude est net et ne présente aucun artefact d'image. Les bords ne s'assombrissent pas et chaque objectif atteint une résolution maximale.
Plateforme et mécanisme de mise au point
La platine du microscope est équipée d'un porte-échantillon amovible afin de effectuer des analyses manuelles de celui-ci. La table n'a pas de support de positionnement, elle nécessite donc moins d'espace de travail. Vous pouvez installer une plaque noire sur la scène pour éliminer toute lumière indésirable de la source de lumière transmise lors de l'observation en lumière réfléchie.
Les boutons de mise au point coaxiaux fins (vis micrométrique) et grossiers (vis micrométrique) macrométrique) sont positionnés des deux côtés à la base du microscope. La mise au point grossière est équipée d'un bouton de fixation et d'un réglage de la tension.
Accessoires
Le microscope MAGUS Lum 400L dispose d'une large gamme d'accessoires optionnels compatibles qui peuvent être utilisés pour étendre son potentiel. Ils comprennent des oculaires, des objectifs, des appareils à fond noir, à contraste de phase et à lumière polarisée, des appareils photo numériques et des lames d'étalonnage.
Caractéristiques clés du microscope :
- Etude d'échantillons de lumière réfléchie par la technique de microscopie à fluorescence et de lumière transmise par la technique de microscopie en champ clair.
- Objectifs planachromatiques à l'infini : trois objectifs en champ clair et un objectif fluorescent
- Tête trinoculaire avec Corps rotatif à 360°, tube trinoculaire pour le montage d'un appareil photo numérique
- Quatre LED de lumière réfléchie avec quatre longueurs d'onde différentes : bleu (B), vert (G), violet (V) et ultraviolet (UV
- LED 3 W à lumière transmise, éclairage Köhler à lumière réfléchie et transmise
- Plaque sans support de positionnement, porte-échantillon amovible
- Large gamme d'accessoires, y compris des dispositifs de contraste de phase, lumière polarisée et champ sombre
Principales caractéristiques de la caméra :
- La caméra fonctionne de manière indépendante sans connexion à un PC via l'interface HDMI . Vous pouvez vous connecter à un PC via l'interface Wi-Fi et USB 3.0
- Commutation automatique entre 4K et Full HD en fonction de la résolution du moniteur
- 30 ips pour observer des objets en mouvement, enregistrer des vidéos, et le mouvement des échantillons sans décalage ni bégaiement
- Le capteur CMOS SONY Exmor/Starvis rétro-éclairé en couleur fournit des images avec un faible bruit et une sensibilité élevée à la lumière, même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
- Logiciel d'enregistrement et d'édition de photos et de vidéos, fonctions d'affichage externe, mesures linéaires et angulaires

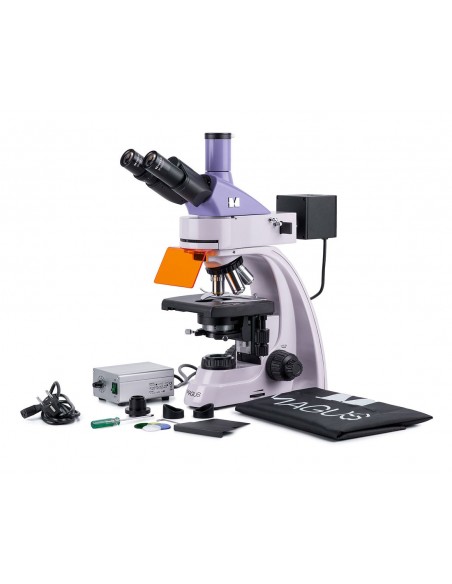

Le paquet contient :
- Appareil photo numérique MAGUS CHD40 (appareil photo numérique, câble HDMI (1,5 m), câble USB 3.0 (1,5 m), souris avec USB, carte mémoire SD 32 Go, Adaptateur USB Wi-Fi (2 pièces), adaptateur secteur 12 V/1 A (euro), CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Moniteur LCD MAGUS MCD40
- Support avec alimentation intégrée, source de lumière transmise, mécanisme de mise au point, platine, support de condenseur et embout
- Condensateur d'Abbe
- Illuminateur pour observations de lumière réfléchie
- Boîtier de lampe LED
- Tête trinoculaire
- Objectif achromatique plan infini : PL 4x/ 0,10 WD 19,8 mm
- Objectif achromatique plan infini : PL 10x/0,25 WD 5,0 mm
- Objectif achromatique plan infini, fluorescent : PL FL 40x /0,85 (avec mécanisme à ressort) WD 0,42 mm
- Objectif planachromatique infini : PL 100x/1,25 (avec mécanisme à ressort, huile) WD 0,36 mm li>
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- Œilleton (2 pcs.)
- Écran UV
- Filtre coulissant
- Plaque de protection noire pour installation sous la table
- Adaptateur monture C
- Filtre couleur (4 pcs.) < li>Bouteille d'huile pour immersion
- Alimentation de l'éclairage à lumière réfléchie
- Câble d'alimentation
- Câble d'alimentation de l'éclairage à lumière réfléchie
- Câble d'alimentation du Alimentation de l'illuminateur à lumière réfléchie
- Cache anti-poussière
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :< / p>
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs. )
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique infini, fluorescent : PL FL 10x/0.35 WD 2.37 mm
- Objectif achromatique plan infini : PL 20х/0.40 WD 8.8 mm
- Objectif achromatique plan infini : PL 60x/0.80 ∞/0.17 WD 0.46 mm
- Dispositif de contraste de phase
- Condensateur de champ noir avec NA 0,9 < li>Condenseur de champ noir rempli d'huile avec NA 1,36–1,25
- Curseur de champ noir li>
- Outil polariseur
- Lame de calibrage li>
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555018195 |
| Taille du colis (LxPxH) | 45x30x96 cm |
| Poids d'expédition | 17,25 kg |
| Délimiteur | Lampe fluorescente pour microscope MAGUS Lum 400L |
| Type | biologique, lumière /optique, numérique |
| Testé | trinoculaire |
| Tube vertical | Tête Gemel (type Siedentopf, avec rotation à 360°) |
| Angle d'inclinaison de la tête | 30° |
| Grossissement, x | 40-1000 dans la configuration de base (*en option : 40-1250/1500/2000/2500) |
| Tube oculaire diamètre, mm | 30 |
| Objectifs | objectifs planachromatiques et fluorescents infini : PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x /1,25 (pétrole) ; distance parfocale 45 mm (*en option : PL FL 10x/0.35, PL 20х/0.40, PL 60x/0.80 ∞/0.17) |
| Nez revolver | pour 5 objectifs |
| Distance de travail, mm | 19,8 (4x) ; 5,0 (10x); 0,42 (FL40x) ; 0,36 (100x) ; 2,37 (FL 10х); ); 8,8 (20х); 0,46 (60х) |
| Distance interpupillaire, mm | 48 — 75 |
| Étage, mm< /td> | 180x150 |
| Amplitude de mouvement de la scène, mm | 75/50 |
| Caractéristiques de la scène | Traducteur mécanique à deux axes, sans crémaillère de positionnement |
| Condenseur | condenseur d'Abbe, NA 1,25, centrage réglable, hauteur réglable, diaphragme à ouverture réglable, avec fente pour curseur de fond noir et curseur de contraste de phase, monture en queue d'aronde |
| Diaphragme | diaphragme à ouverture réglable, champ diaphragme avec iris réglable |
| Focus | coaxial, mise au point grossière (21 mm, 39,8 mm/tour, avec bouton de fixation et bouton de réglage de la tension à vis micrométrique ) et mise au point fine (vis micrométrique de 0,002 mm) |
| Éclairage | LED, fluorescent |
| Luminosité réglage | oui |
| Alimentation | Secteur AC, 85-265 V, 50/60 Hz |
| Type de source lumineuse | lumière réfléchie : 4 LED de différentes longueurs d'onde, 5 W ; lumière transmise : 3 W LED |
| Filtres optiques | oui |
| Possibilité de connecter des équipements supplémentaires< /td> | Appareils à contraste de phase (condensateur et objectifs), condenseur à fond noir (à immersion sèche ou dans l'huile), instruments de polarisation (polariseur et analyseur), curseur à fond noir |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Fluorescence filtre : type de filtre/longueur d'onde d'excitation/miroir dichroïque/longueur d'onde d'émission | ultraviolet (UV), 320-380 nm/ 420 nm/435 nm ; violet (V), 380-415 nm/460 nm/475 nm ; bleu (B) 410-490 nm/505 nm/515 nm ; vert (G) 475–550 nm/580 nm/595 nm |
| Application | laboratoire/médical |
| Position d'éclairage | double |
| Méthode de recherche | champ clair, fluorescence |
| === Délimiteur === | Numérique caméra |
| Capteur | Sony Exmor/Starvis CMOS |
| Couleur/monochrome |
| Mégapixels | 8 |
| Résolution maximale, px | 3840x2160 |
| Taille du capteur | 1/1.2'' (11,14x6,26 mm) |
| Taille des pixels, µm | 2,9x2,9 |
| Connecteurs d'interface | Wi-Fi, HDMI 1.4, USB 3.0 td> |
| Carte mémoire | SD jusqu'à 32 Go |
| Possibilité de connecter des équipements supplémentaires |
| Sensibilité à la lumière |
| Rapport signal sur bruit | 0,13 mV avec 1/30 s |
| Temps d'exposition | 0,14 ms – 1 000 ms |
| Enregistrement vidéo | oui |
| Fréquence d'images , fps@resolution | 30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0)< /td> |
| Emplacement d'installation | Tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image | *.jpg, *.tif |
| Format vidéo | *.h264/*.h265, *.mp4 |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| Type d'obturateur | ERS (obturateur à rideau électronique) |
| Logiciel | HDMI : intégré ; USB : MAGUS View |
| Configuration système requise | Windows 8/10/11 (32 bits et 64 bits), Mac OS 2,8 GHz Intel Core 2 ou version ultérieure , minimum 4 Go de RAM, port USB 2.0, RJ45, CD-ROM, écran 19" ou plus |
| Type de montage | Pas C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | Adaptateur CC 12 V, 1 A |
| Spécifications de l'adaptateur secteur CC | Entrée : tension CA 100 - 240 V, 50/60 Hz, sortie : tension CC 12 V/1 A< /td> |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
| === Délimiteur == = | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| Résolution d'affichage, px | 3840x2160 (4K) |
| Format | 16:9 |
| Luminosité, cd/m² | 400 |
| Contraste | 1000:1 |
| Angle de vision horizontal/vertical, ° | 178/178 |
| Dimensions de la zone visible de l'écran (LxH ), mm | 295x165 |
| Pas de pixel (LxH), mm | 0,154x0,154 |
| Fréquence de la source optique, Hz | 60< /td> |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50 000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C | -15 — 55 |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Alimentation | AC 110-220 V, DC 5-12 V/1 A (Type C) |
| Consommation d'énergie, W | 12 (max.) |
