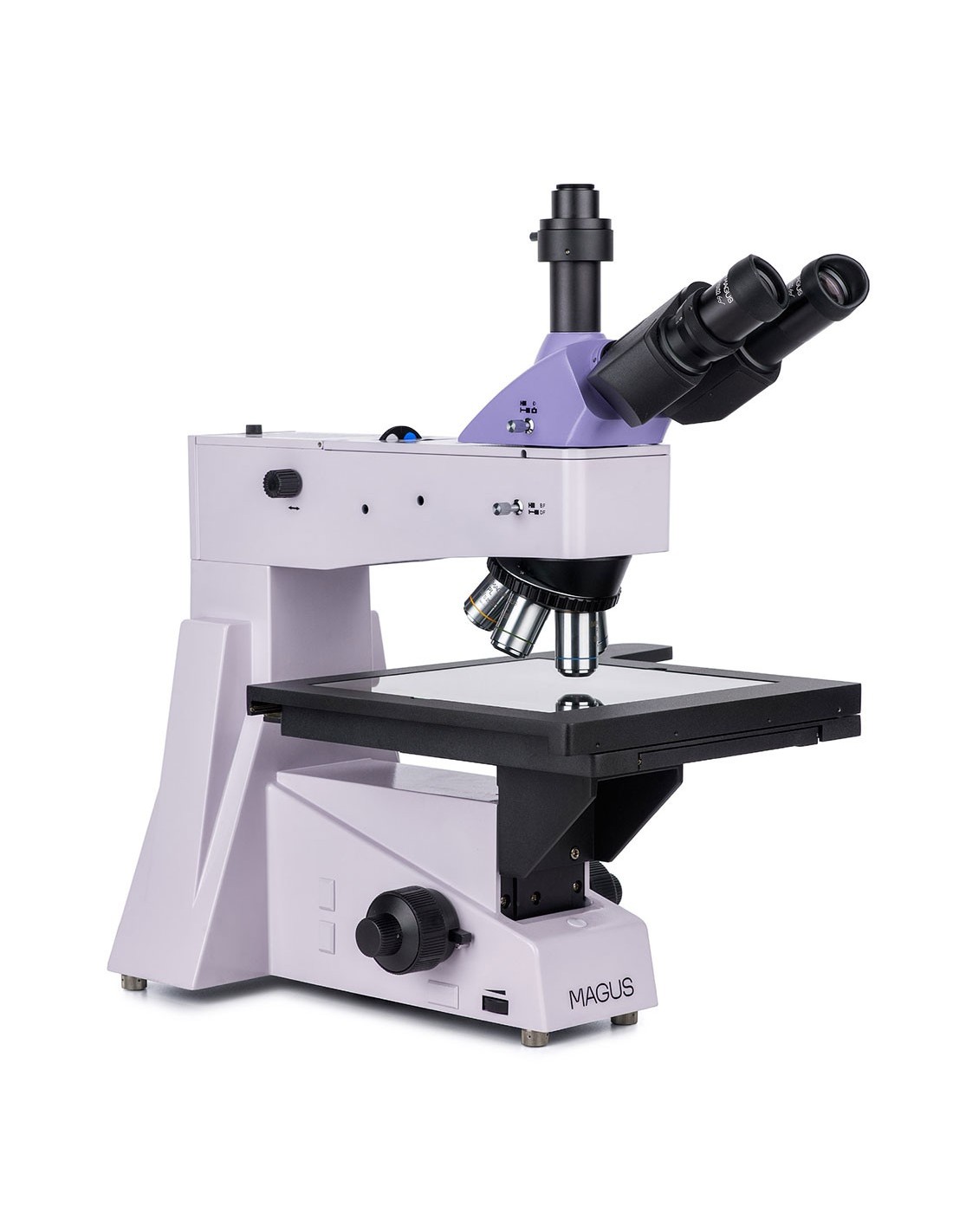

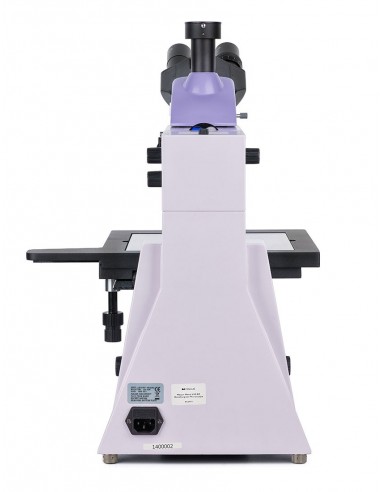

Microscope métallographique numérique MAGUS Metal D650 BD LCD - MAGUS

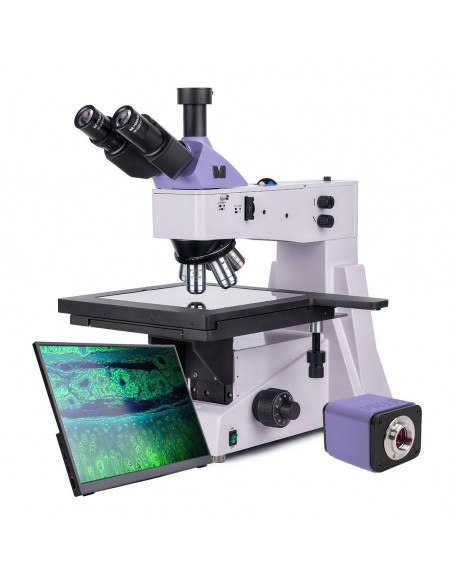

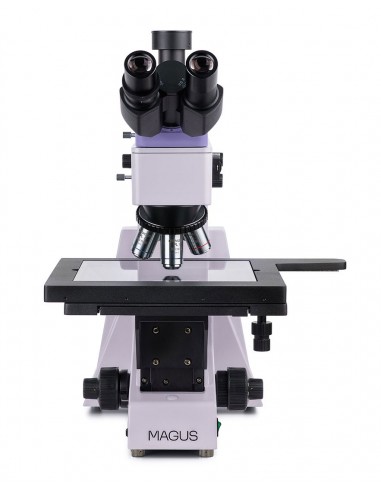

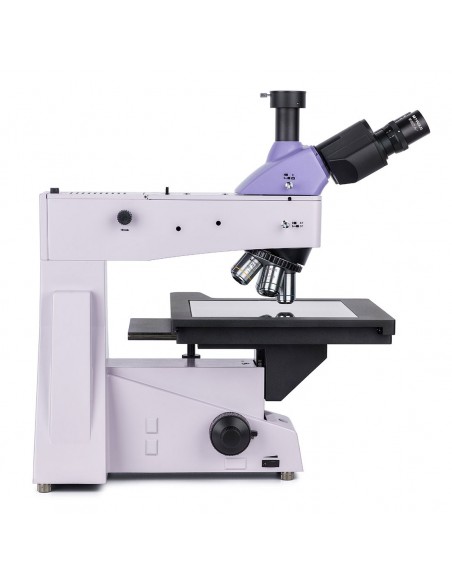

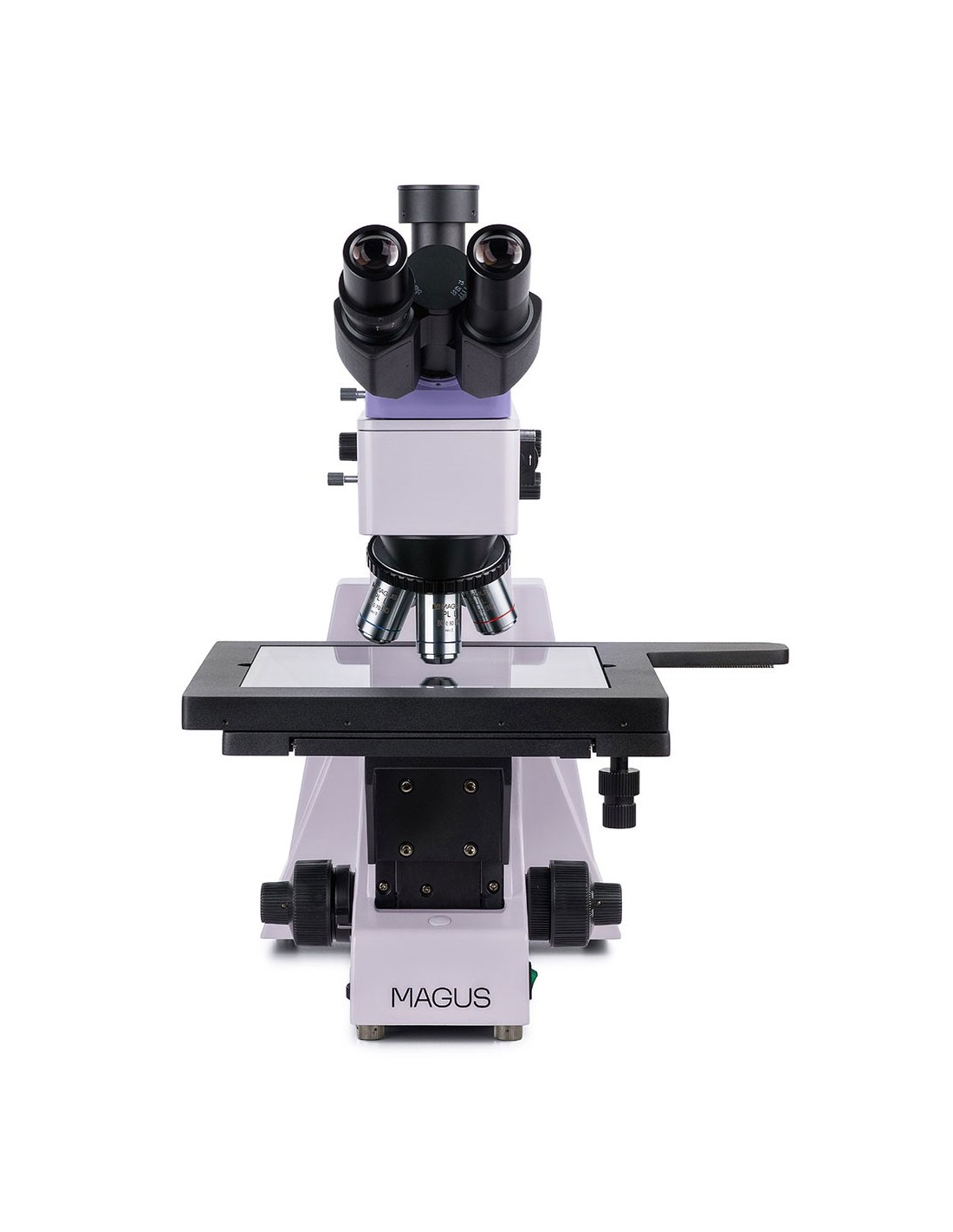

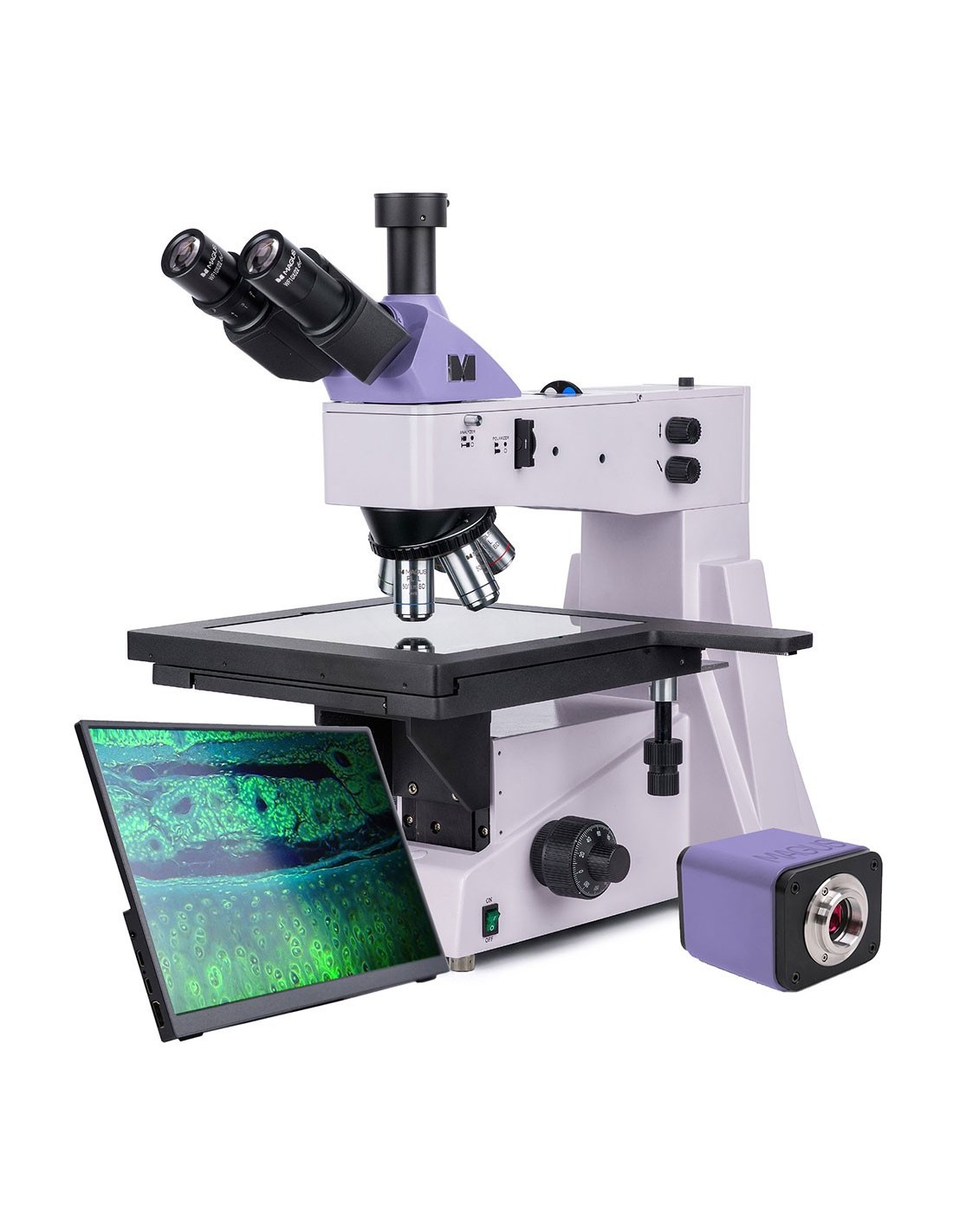

Le microscope métallographique numérique LCD MAGUS Metal D650 BD convient à l'observation des surfaces de photomasques, circuits intégrés, circuits imprimés et autres objets longs et larges. Il comporte une grande platine pouvant accueillir de grands spécimens et une mise au point fine d'une valeur de 0,7 µm pour des observations de haute précision à fort grossissement. Techniques de microscopie en fond clair, fond sombre et lumière polarisée. Le microscope convient aux laboratoires de contrôle qualité, aux centres de recherche et aux départements universitaires.

Caméra numérique

MAGUS CHD40 est une caméra numérique HDMI avec trois interfaces vidéo et commutation automatique entre Full HD et 4K en fonction de la résolution du moniteur.
La caméra est équipée d'un capteur de 8 MP et produit des images réalistes à une résolution 4K (3 840 x 2 160 px) lorsqu'elle est connectée via HDMI ou USB 3.0. Lorsqu'elle est connectée via Wi-Fi, la qualité d'image est Full HD (1920 x 1080 px).
La caméra utilise une interface HDMI pour se connecter directement à un téléviseur, un moniteur ou un projecteur. De cette manière, la caméra fonctionne de manière autonome sans connexion à un PC. L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. Vous pouvez connecter l'appareil photo à un PC via Wi-Fi ou USB 3.0. La vidéo est enregistrée à 30 ips.
La caméra combine un taux FPS élevé et une bande passante HDMI élevée. Les vidéos apparaissent donc brillantes sans se figer ni sauter entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.

Moniteur

Le MAGUS Le moniteur MCD40 est conçu pour utiliser un système d'affichage de microscope MAGUS. Il est connecté à une caméra montée sur le microscope pour afficher des images en temps réel. Prend en charge les caméras avec connexion HDMI et résolution 4K. L'écran mesure 13,3 pouces. La matrice IPS offre des images lumineuses avec des angles de vision larges. Si vous regardez l'écran de côté, la reproduction des couleurs n'est pas déformée. Vous pouvez placer l'écran sur une table ou une étagère à l'aide d'un support pliable ou l'installer directement sur la base de la caméra ou du microscope.

Optique

La tête trinoculaire est équipé d'un tube trinoculaire pour loger un appareil photo numérique. La molette de sélection lumière/caméra dirige le faisceau lumineux vers la caméra pour des photos et des vidéos lumineuses et bien détaillées qui peuvent être visionnées sur l'écran externe. La caméra n'est pas incluse dans la configuration de base. L'oculaire gauche comporte une bague de réglage de l'image.

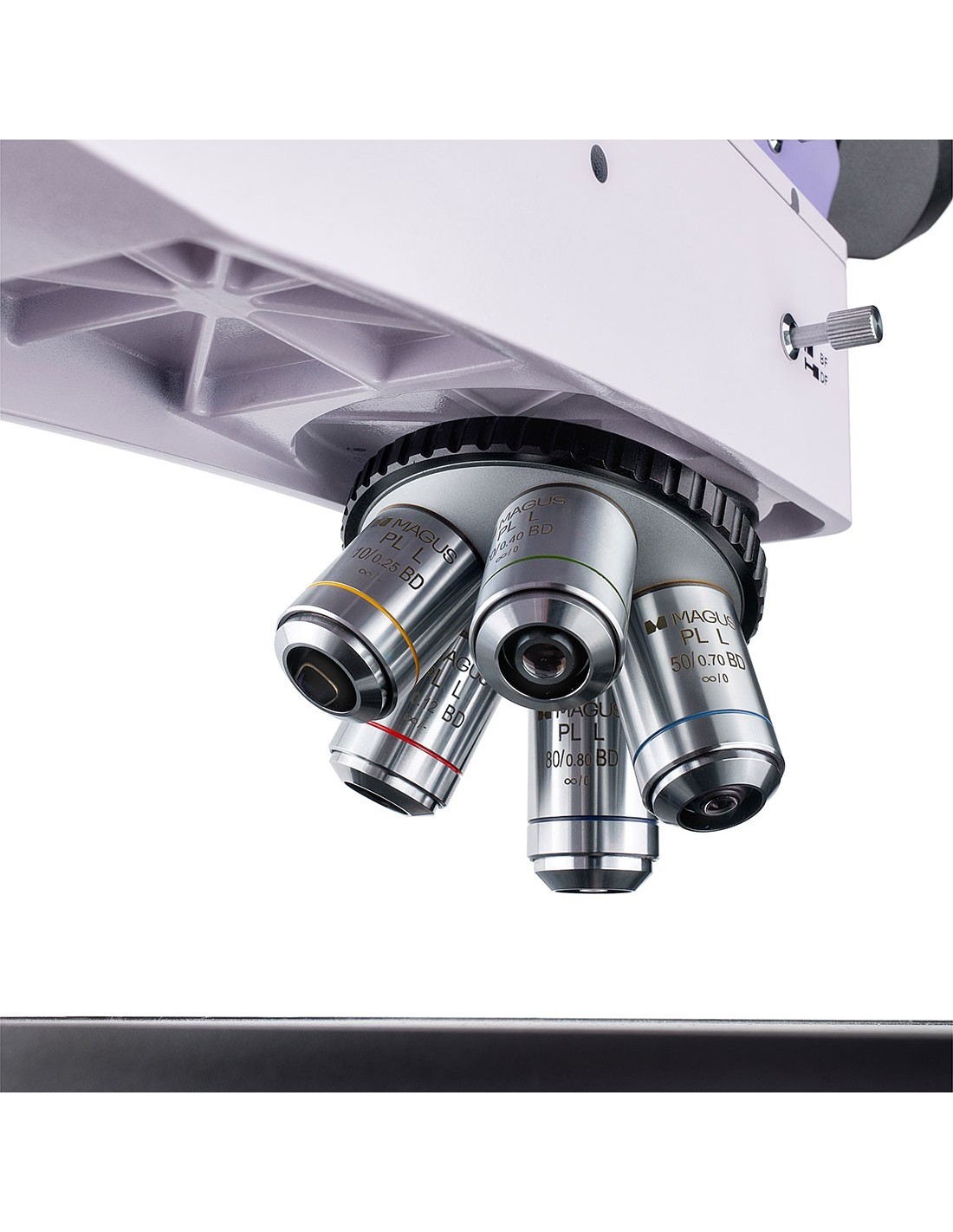

Les objectifs planachromatiques portant le symbole BD sont spécialement conçus pour les techniques de microscopie en fond clair et en fond sombre. Les lentilles ont une longue distance de travail. Le kit comprend cinq objectifs, un pour chaque douille de nez. Chaque objectif installé peut être remplacé par un objectif en option si nécessaire. Optique corrigée à l'infini avec un grossissement de 50x à 800x. Le nez est orienté vers l'intérieur de l'instrument, afin que l'utilisateur puisse voir quel objectif est inséré dans le chemin optique.

Éclairage

Le reflet Le système d'éclairage est conçu de manière à ce que toutes les observations soient bien détaillées, quels que soient l'objectif utilisé et les techniques de microscopie. La source lumineuse est une lampe halogène de 50 W qui crée une lumière vive, chaleureuse et uniforme. Vous pouvez utiliser la méthode d'éclairage Köhler pour régler l'éclairage. Des filtres pour créer un effet coloré et un dispositif de polarisation (analyseur intégré et polariseur amovible) sont inclus. La source lumineuse, les diaphragmes d'ouverture et de champ peuvent être centrés. Le système d'éclairage comprend également un dispositif de champ sombre.

Plaque et mécanisme de mise au point

La grande platine de 280 x 270 mm est une particularité du microscope. Il a une amplitude de mouvement de 204 mm sur les axes X et Y. La mise au point est ajustée en tournant les boutons de mise au point grossière et fine. Ils fonctionnent en douceur et grâce à la valeur de mise au point fine, le fonctionnement à un niveau de grossissement élevé est précis. La mise au point grossière est équipée d'un bouton de fixation et la tension de la vis grossière peut être réglée. Les poignées de mise au point sont positionnées à la base du microscope afin que vous puissiez adopter une position détendue et confortable. De cette façon, l'opérateur peut garder ses mains posées sur la table au lieu de les tenir en l'air.

Accessoires

Pour tirer le meilleur parti du MAGUS Microscope Metal 650 BD, vous pouvez acheter d'autres accessoires supplémentaires, tels que des oculaires, des objectifs à longue distance de travail pour fond clair et fond sombre, des lames d'étalonnage et des appareils photo numériques.

Principales caractéristiques du microscope :

• Mise au point précise : valeur de mise au point fine de 0,7 µm, mise au point grossière avec bouton de verrouillage et réglage de la tension
• Scène de grande taille pour observer facilement des objets longs et larges, large plage de mouvement de la scène sur deux axes
• Optique planachromatique, tête trinoculaire avec séparateur de faisceau 100:0 et 0:100, tube trinoculaire pour l'installation de la caméra
• Source lumineuse, ouverture centrable et diaphragmes de champ, réglage de l'éclairage Köhler, dispositif de polarisation, jeu de filtres de couleur, techniques de microscopie à fond noir
• Illuminateur – lampe halogène 50 W avec alimentation 220 V et réglage de la luminosité
• Accessoires en option

Principales caractéristiques de la caméra :

• La caméra fonctionne de manière indépendante sans connexion à un PC via une interface HDMI. Vous pouvez vous connecter à un PC via l'interface Wi-Fi et USB 3.0
• Commutation automatique entre 4K et Full HD en fonction de la résolution du moniteur
• 30 ips pour observer des objets en mouvement, enregistrer des vidéos, et le mouvement des échantillons sans décalage ni bégaiement
• Le capteur CMOS SONY Exmor/Starvis rétro-éclairé en couleur fournit des images avec un faible bruit et une sensibilité élevée à la lumière, même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
• Logiciel d'enregistrement et d'édition de photos et de vidéos, fonctions d'affichage externe, mesures linéaires et angulaires

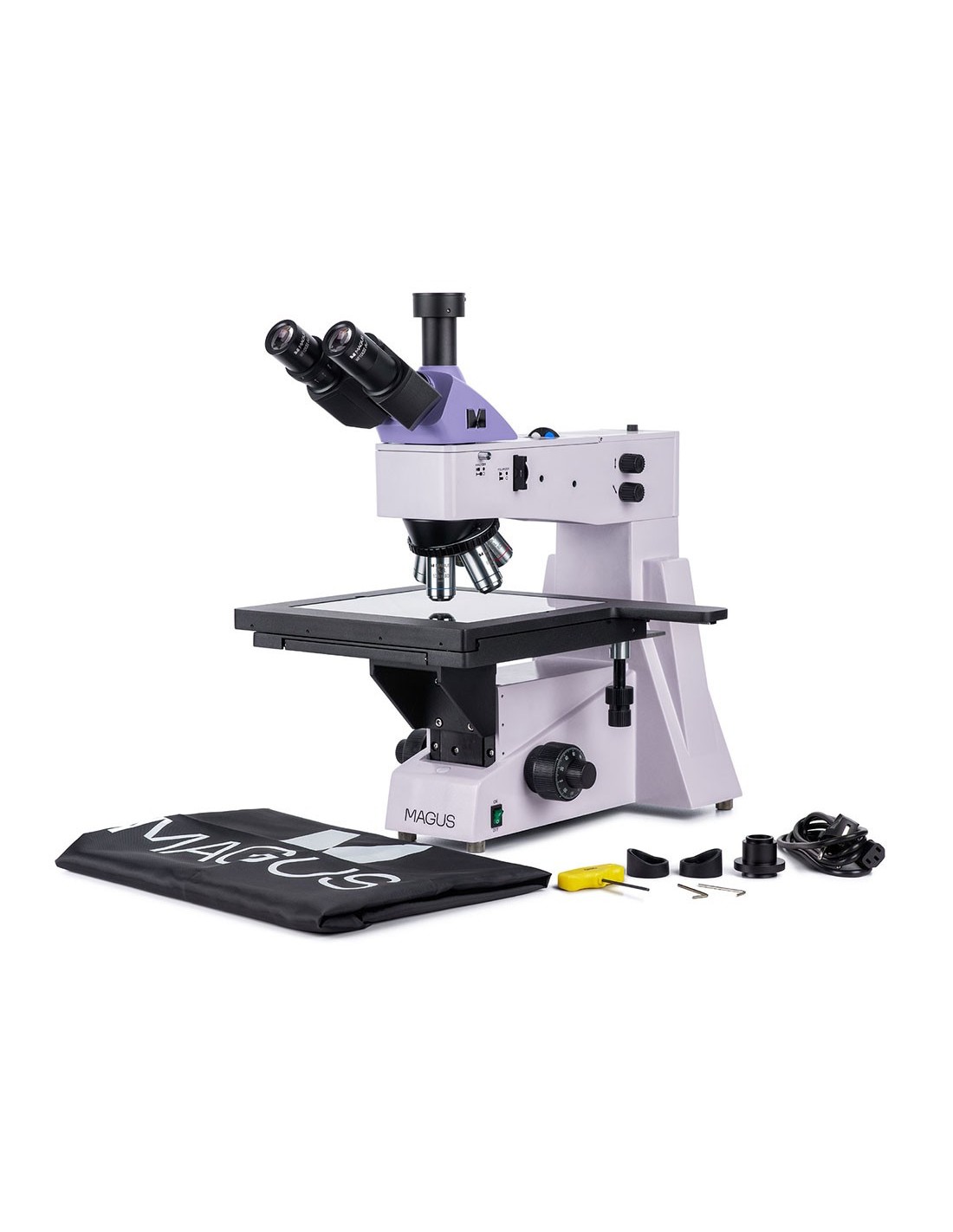

Le paquet contient :

• Appareil photo numérique MAGUS CHD40 (appareil photo numérique, câble HDMI (1,5 m), câble USB 3.0 (1,5 m), souris avec USB, carte mémoire SD 32 Go, Adaptateur USB Wi-Fi (2 pièces), adaptateur secteur 12 V/1 A (euro), CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
• Moniteur LCD MAGUS MCD40
• Base avec entrée d'alimentation, éclairage à lumière réfléchie, mécanisme de mise au point, platine et nez
• Tête trinoculaire
• Objectif achromatique plan infini : PL L5x/0,12 BD WD 9,7 mm
• Objectif achromatique plan infini : PL L10x/0,25 BD WD 9,3 mm
• Objectif achromatique plan infini : PL L20x/0,40 BD WD 7,2 mm
• Objectif achromatique plan infini : PL L50х/0,70 BD WD 2,5 mm
• Objectif planachromatique Infinity : PL L80x/0,80 BD WD 0,8 mm
• Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
• 1x adaptateur C-Mount
• Clé Allen
• Câble d'alimentation secteur
• Couvercle anti-poussière
• Manuel d'utilisation et carte de garantie

Disponible sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12, 5x/14 mm (2 pcs.)
• Oculaire 15x/15 mm (2 pcs.)
• Oculaire 20x/12 mm (2 pcs.)
• 25x/9 mm oculaire (2 pcs.)
• Objectif achromatique plan infini : PL L40x/0,60 BD WD 3,0 mm
• Objectif achromatique plan infini : PL L60x /0,70 BD WD 1,9 mm
• Objectif achromatique plan infini : PL L100х/0,85 (sec) BD WD 0,4 mm
• Lame de calibrage
