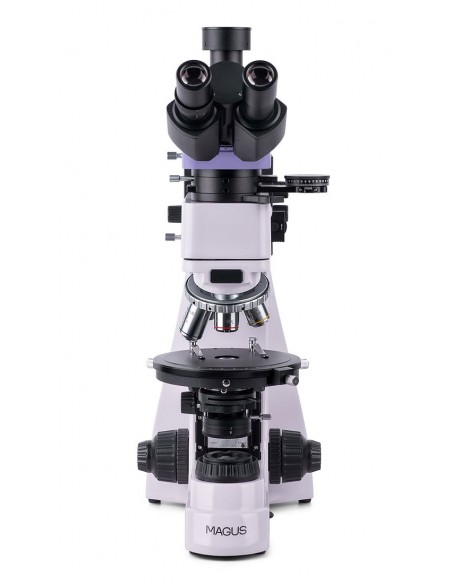

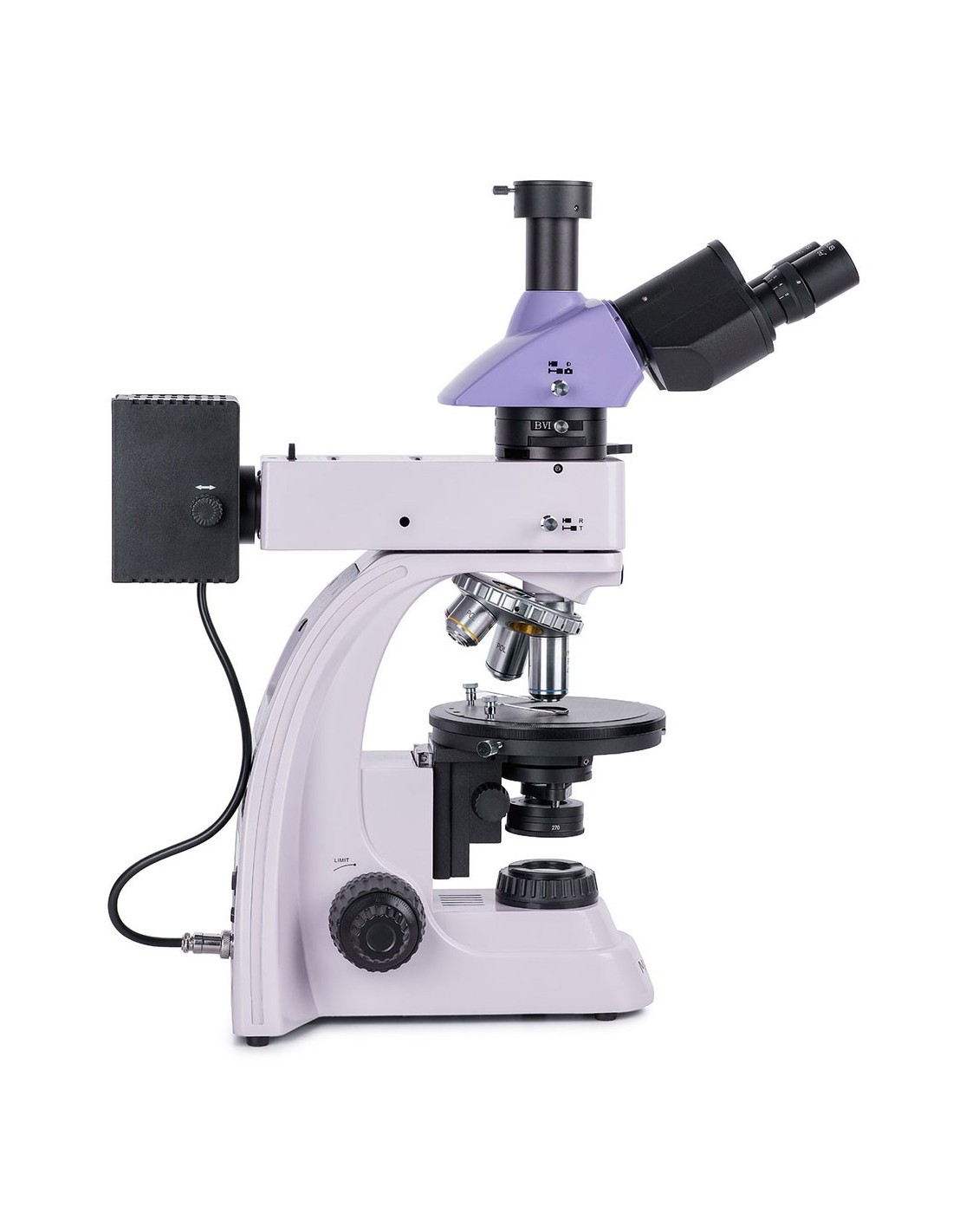

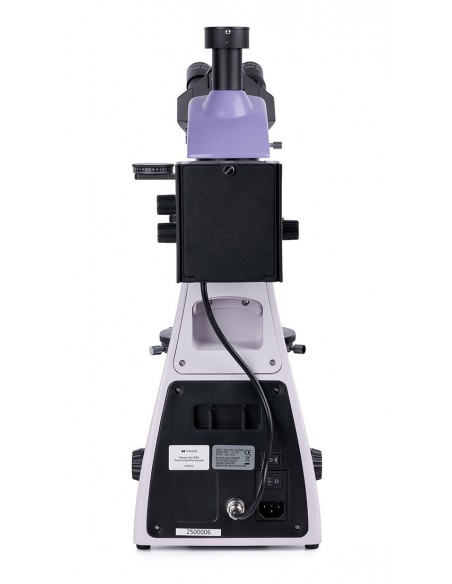

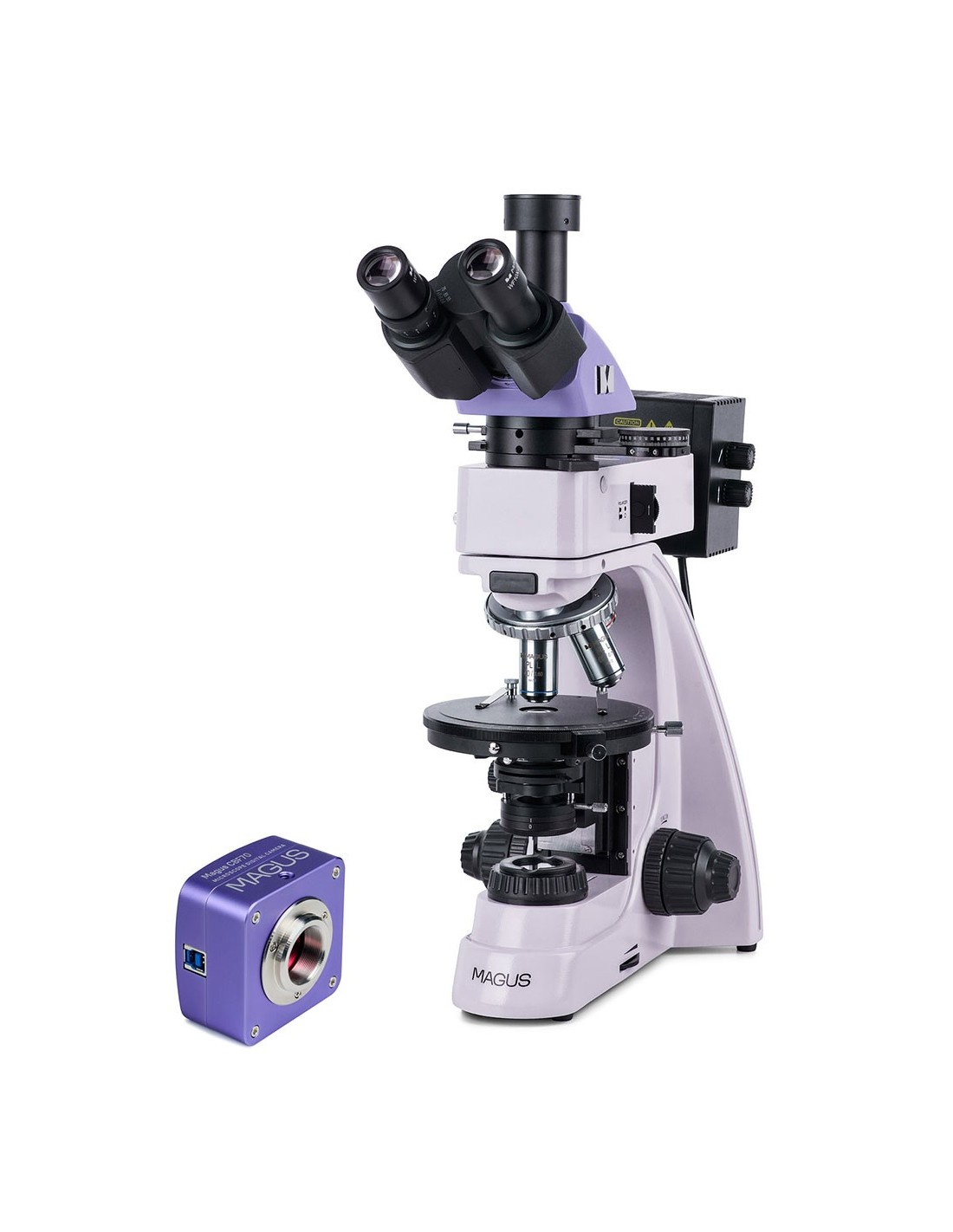

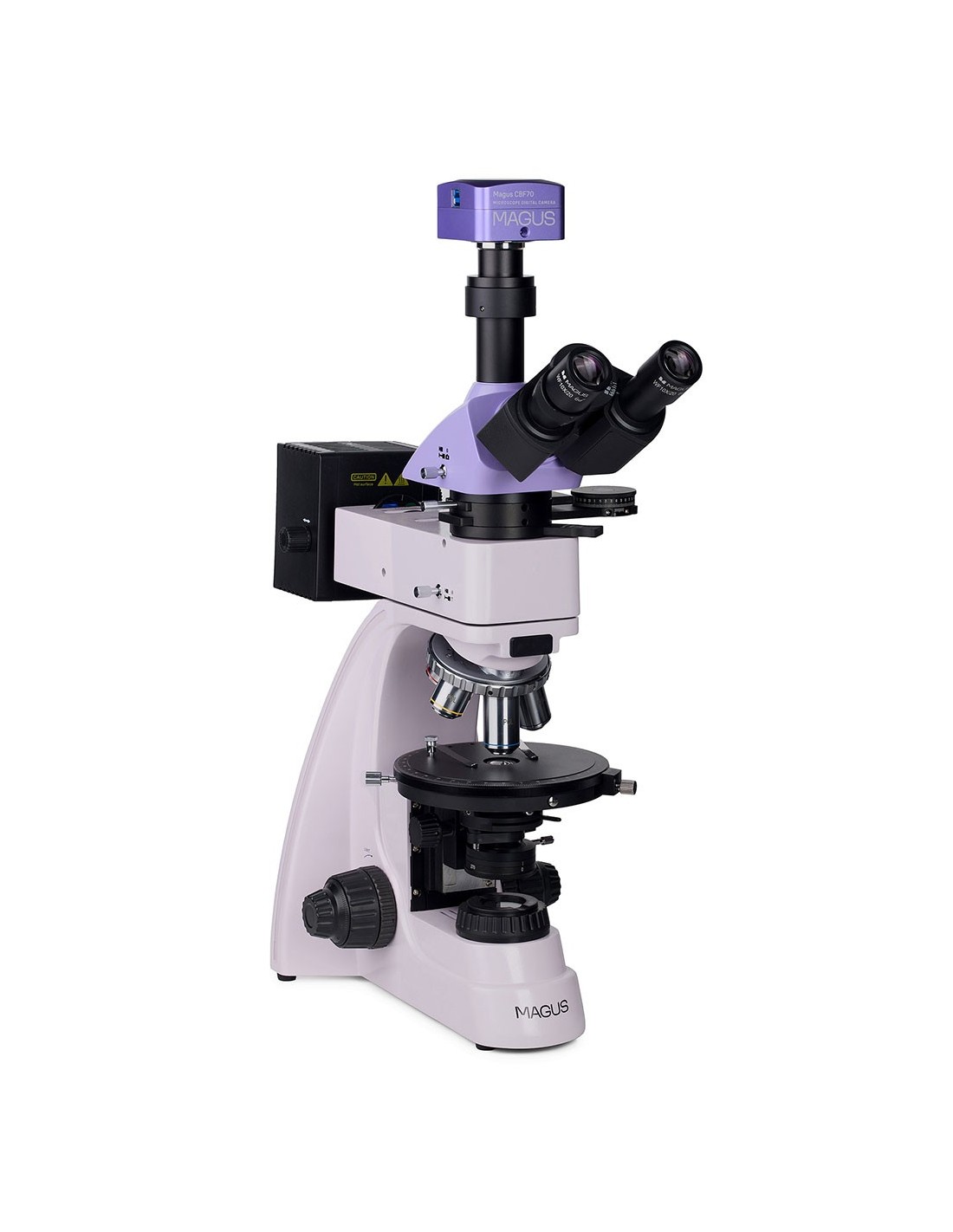

Le microscope polarisant MAGUS Pol 850 est conçu pour fonctionner en lumière transmise et réfléchie. Méthodes de recherche disponibles : polarisation et champ clair. Le microscope est utilisé pour étudier des objets anibiologiques, géologiques et polymères anisotropes, ainsi que des sections polies opaques jusqu'à 15 mm d'épaisseur avec une face polie. Le microscope est parfait pour un large éventail de tâches des professionnels dans les domaines de la médecine, de la médecine légale, de la minéralogie, de la cristallographie ou de la pétrographie.
Appareil photo numérique

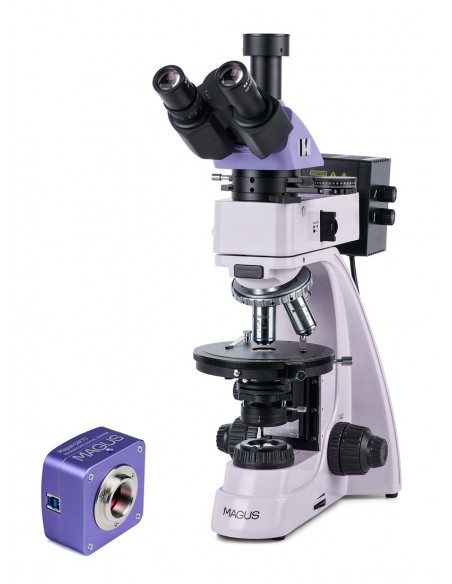

Le La caméra scientifique professionnelle MAGUS CBF70 est conçue pour être utilisée avec un microscope ainsi qu'avec des objectifs 4x, 10x, 20x et 40x. L'appareil permet de prendre des photos, de réaliser des vidéos, d'organiser des démonstrations, d'afficher des images sur un écran externe et d'effectuer des mesures angulaires et linéaires d'objets d'étude (pour que cette fonction soit exécutée correctement, le logiciel doit être calibré). La caméra est recommandée pour travailler avec la méthode du champ clair.
La caméra MAGUS CBF70 dispose de cinq modes de résolution d'image et de fréquence d'images, vous pouvez donc facilement trouver celui qui correspond le mieux à vos besoins : 5280x3954 px (17 ips), 3952x3952 px (17 ips), 2640x1976 px (56 ips), 1760x1316 px (67 ips) et 584x438 px (192 ips).
Les modes haute résolution sont idéaux pour la photographie, vous permettant pour créer des images claires, vibrantes et très détaillées. Les modes avec une fréquence d'images accrue aideront à enregistrer une vidéo fluide et informative, sans sauts ni retards, en enregistrant les plus petits mouvements de l'objet ou les caractéristiques des processus rapides observés.
Pour obtenir la meilleure qualité d'image sans distorsions, il est recommandé de utilisez un adaptateur avec un grossissement de 1x.
La conception de la caméra utilise un capteur CMOS SONY Exmor rétroéclairé couleur de 4/3". Cela rend l’image lumineuse même dans un environnement faiblement éclairé. La taille physique plus grande du capteur permet aux couleurs affichées de paraître plus profondes et à l'image de paraître plus claire.
Optique

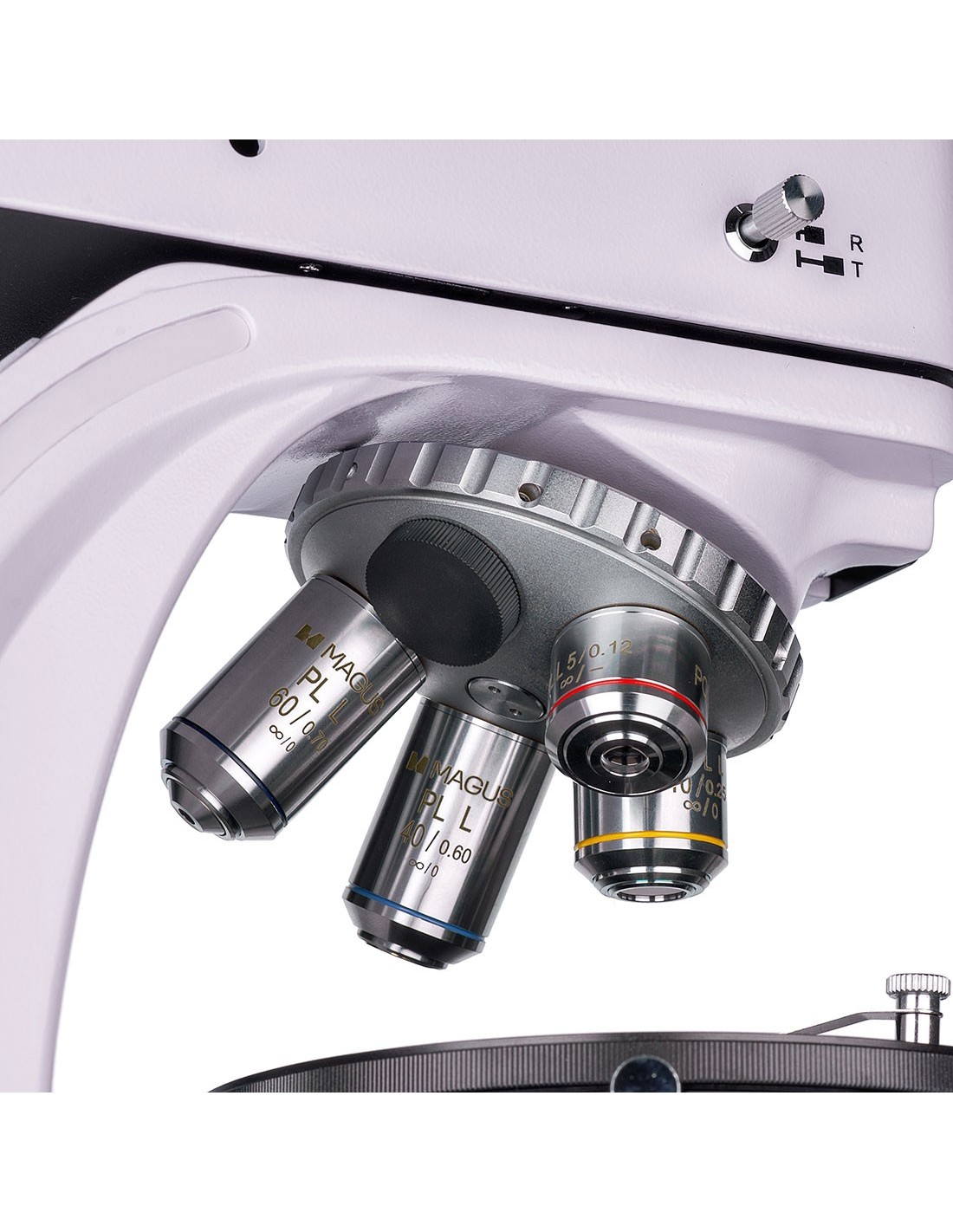

L'optique du microscope est corrigée à l'infini et est exempte de tensions internes. L'image formée par l'objectif est authentique, sans éblouissement, très contrastée et détaillée. La lentille est installée dans un nez avec des rainures centrées sur l'axe optique. Il y a cinq rainures, avec quatre lentilles incluses dans le kit ; Un objectif supplémentaire peut être installé pour obtenir un grossissement supplémentaire dans la plage de grossissement du microscope. Les objectifs sont conçus pour fonctionner avec des échantillons sans lamelles.

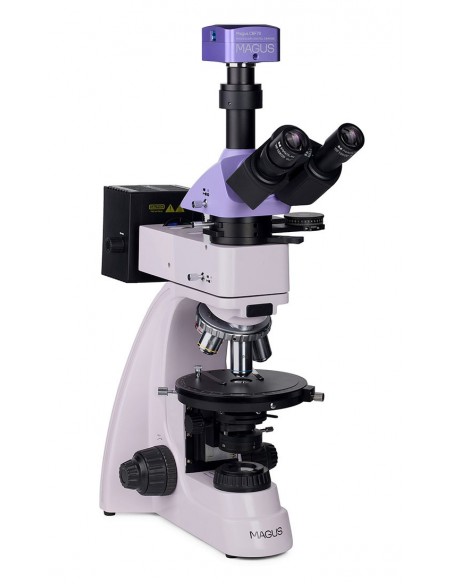

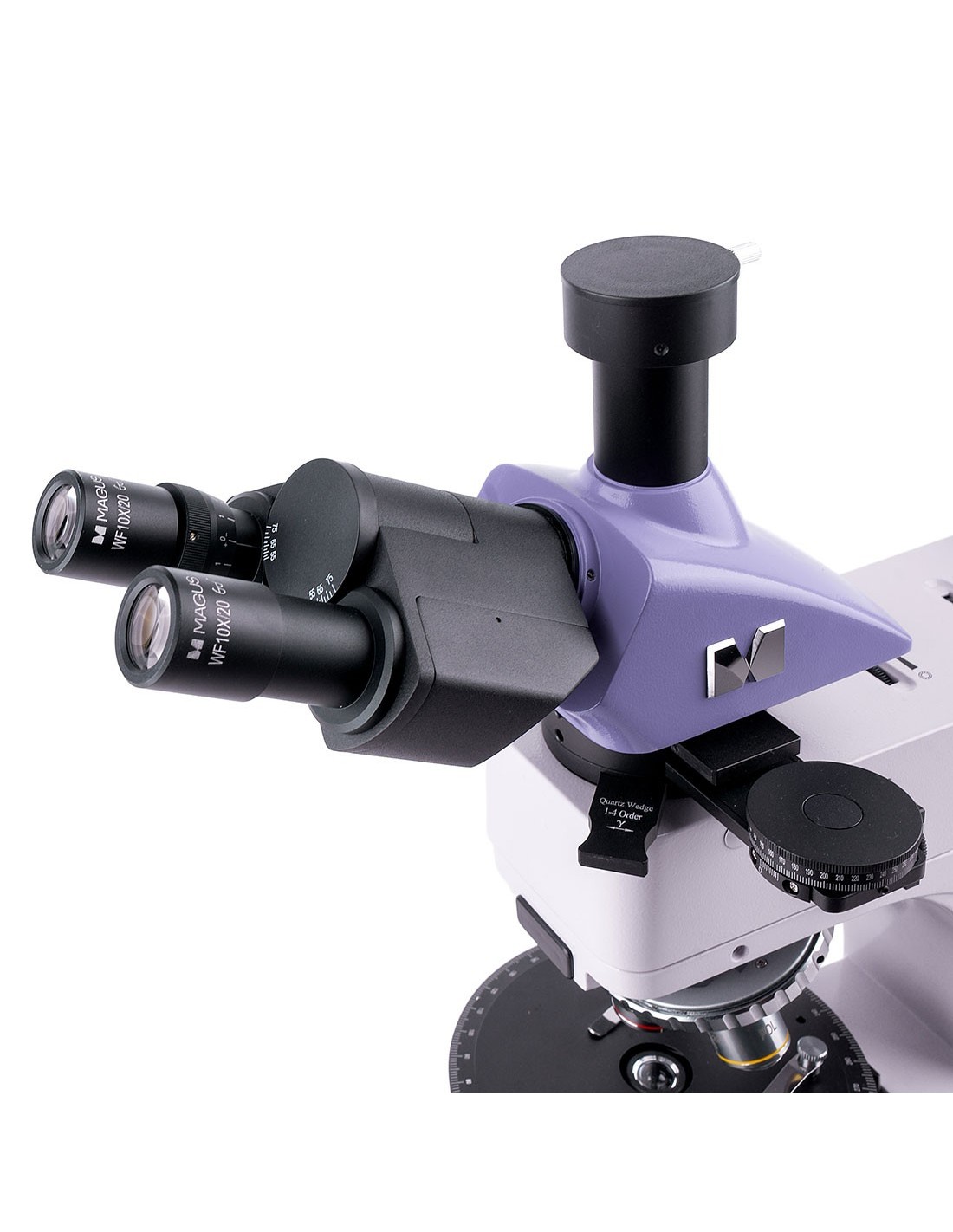

La tête trinoculaire vous permet d'installer un appareil photo numérique dans le tube trinoculaire. La répartition du faisceau est de 100:0 ou 0:100, ce qui signifie que toute la lumière va vers la caméra ou les tubes oculaires. Le tube oculaire gauche est équipé d'une bague de réglage dioptrique : il est tourné pour compenser la différence de vision entre les yeux et pour obtenir l'image la plus claire possible de l'échantillon.
Éclairage
strong>
Des lampes halogènes de 30 W sont utilisées pour la lumière transmise et réfléchie. Leur luminosité est suffisante pour obtenir une image clairement lisible sur chaque objectif, et le spectre d'émission « chaud » est confortable lors d'une utilisation à long terme. Le réglage d'éclairage Köhler offrira une plus grande résolution et supprimera les artefacts dans le champ de vision et l'assombrissement des bords. Les filtres de lumière sont utilisés pour affiner la reproduction des couleurs lorsque vous travaillez en lumière réfléchie.
La polarisation est disponible pour la lumière transmise et réfléchie. Pour commencer les observations en lumière polarisée, un analyseur est introduit dans le chemin optique. Ensuite, la position relative de l'analyseur et du polariseur est modifiée en les tournant, ce qui modifie également l'angle de polarisation. Le contraste des objets est augmenté à l'aide de compensateurs installés dans un boîtier spécial dans le tube intermédiaire. Le même accessoire contient également une lentille Bertrand qui est utilisée pour les examens Conopic.
Plaque et mécanisme de mise au point
Le microscope a une platine rotative : sa rotation change comment l'échantillon réfracte la lumière en présence de lumière polarisée. La scène est équipée d'une échelle sur laquelle l'angle de rotation peut être déterminé avec une précision allant jusqu'à 0,1°. Pour obtenir l'image la plus lumineuse et la plus claire, la platine peut être centrée sur l'axe optique du microscope.
Les boutons de mise au point grossière et fine sont situés au bas du support, afin que l'utilisateur puisse adopter une position détendue. poser avec les mains sur la table. La tension grossière peut être ajustée et il existe également un verrouillage de mise au point grossière. La mise au point fine assure un mouvement fluide de l'échantillon.
Accessoires
Pour tirer le meilleur parti du microscope, utilisez les accessoires de la gamme MAGUS: oculaires d'objectif, lames d'étalonnage, appareils photo numériques, etc.
Principales caractéristiques du microscope :
- Pour travailler dans des conditions de lumière transmise, réfléchie, polarisée et polarisée naturelle
- Tête trinoculaire avec tube d'appareil photo numérique ; Répartition du faisceau de 100:0 ou 0:100
- Objectifs planachromatiques sans tension pour des images nettes, exemptes d'artefacts et de fausses réflexions internes
- Éclairage halogène de la zone de travail, un spectre de couleurs confortable pour les yeux; puissance de la lampe 30 W
- Plateforme rotative, polariseur et analyseur avec marquages d'angle de rotation, lentille de Bertrand et compensateurs
- Les rainures du revolver et de la platine sont centrées sur l'axe optique du microscope
- li>
- Compatible avec des accessoires supplémentaires
Principales caractéristiques de l'appareil photo :
- Cinq paramètres graphiques et fps : entre eux, vous peut facilement trouver le mode le plus approprié
- Transfert de données rapide grâce à l'interface USB 3.0
- Grand capteur couleur SONY Exmor pour des images lumineuses et claires même dans des conditions de faible luminosité
- « Démarrage rapide » : installez le logiciel inclus et la caméra est alors prête à l'emploi
- Observations faciles ou démonstration à un public en affichant l'image de la caméra sur un écran externe

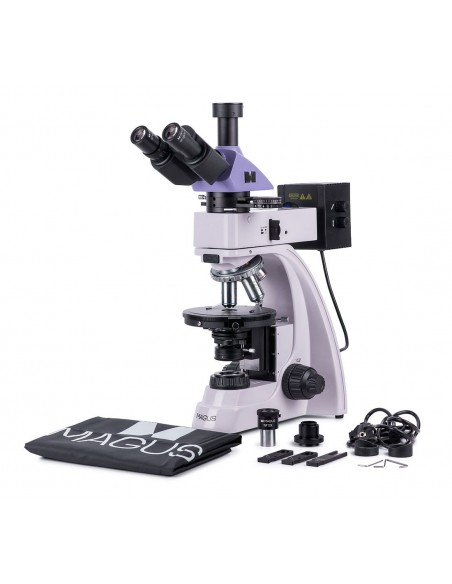

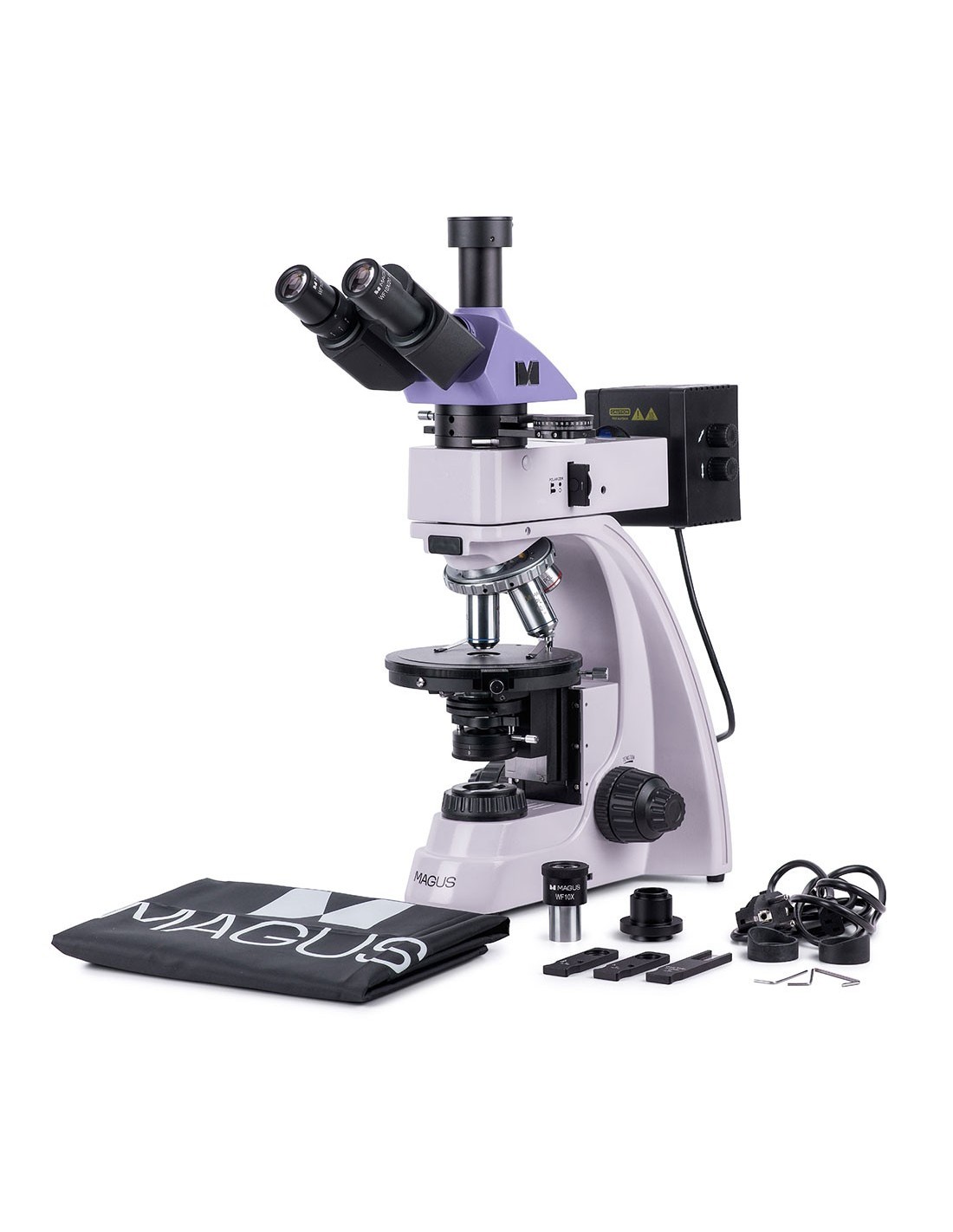

Le paquet contient :
- Appareil photo numérique MAGUS CBF70 (appareil photo numérique, câble USB, CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Base avec entrée d'alimentation, source de lumière transmise et condenseur, mécanisme de mise au point, platine et embout
- Illuminateur pour observations de lumière réfléchie avec boîtier d'ampoule
- Tête trinoculaire
- Tube intermédiaire avec lentilles de Bertrand, boîtier d'analyseur et de compensateur
- Compensateurs : compensateur λ, compensateur λ/4, coin à quartz
- Objectif achromatique plan infini : PL 5x/0,12 WD 26,1 mm
- Objectif achromatique plan infini : PL 10x /0,25 WD 5,0 mm
- Objectif achromatique plan infini : PL 40x/0,6 (avec mécanisme à ressort) WD 3,98 mm
- Objectif achromatique plan infini infini : PL 60x/0,7 (avec mécanisme à ressort) WD 2,03 mm
- Oculaire 10x/20 mm (2 pcs.)
- Oculaire 10x/20 mm avec échelle graduée. Valeur d'échelle : 0,1 mm
- 1x adaptateur monture C
- Clé Allen
- Câble d'alimentation
- Couvercle anti-poussière
- Cache anti-poussière li>
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- 16x /11 mm oculaire (2 pcs.)
- Oculaire 20x/11 mm (2 pcs.)
- Objectif planachromatique infini : PL 2,5x/0,07 WD 11 mm < li >Objectif achromatique plan infini : PL 50x/0,7 (avec mécanisme à ressort) WD 3,67 mm
- Objectif achromatique plan infini : PL 80x/0,8 (avec mécanisme à ressort) WD 1,25 mm
- Objectif planachromatique infini : PL 100x/0,85 (avec mécanisme à ressort) WD 0,4 mm
- Plateforme mécanique
- Verre de calibrage
| Marque | MAGUS |
| Garantie | 5 лет |
| EAN | 5905555018546 |
| Taille du colis (LxLxH) |
| td> | 44x42x67 cm |
| Poids d'expédition | 12,1 kg |
| Délimiteur | MAGUS Pol 850 microscope polarisant |
| === Délimiteur === | Spécifications du microscope |
| Type | biologique, lumineux/optique, numérique |
| Testé | trinoculaire |
| Tube vertical | Siedentopf |
| Angle d'inclinaison de la tête | 30° |
| Grossissement, x | 50–600 en configuration de base (*en option : 25–1000/1600/2000) |
| Diamètre du tube oculaire, mm |
| Oculaires | 10х/20 ; 10x/20 avec échelle graduée (*en option : 16x/11 ; 20х/11) |
| Objectifs planachromatiques infinis, non déformables : PL 5x /0,12 ; PL10x/0,25 ; PL40x/0,6 ; PL 60x/0,7 (*en option : PL 2,5x/0,07 ; PL 50x/0,7 ; PL 80x/0,8 ; PL 100x/0,85) ; hauteur parfocale de 45 mm, conçu pour l'étude d'échantillons sans lamelles |
| Nosepiece nosepiece | pour 5 objectifs, centrage |
| Distance de travail, mm | 26,1 (5x) ; 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,67 (50x); 1,25 (80x); 0,4 (100x) |
| Scène, mm | Ø150 |
| Caractéristiques de la scène |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon à gauche) td> |
| Condensateur | Condensateur Abbe NA 1.25 avec diaphragme à ouverture réglable et lentilles rotatives |
| Diaphragme | Membrane à ouverture réglable, diaphragme de champ avec iris réglable |
| Mise au point | coaxiale, mise au point grossière (21 mm, 39,8 mm/tour, avec fixation bouton de réglage de la tension de la vis micrométrique) et mise au point fine (vis micrométrique de 0,002 mm) |
| Éclairage | halogène |
| Réglage de la luminosité | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | Lumière réfléchie et transmise : 12 V/ 30 W |
| Filtres optiques | Lumière réfléchie : opaque, jaune, verte, bleue |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué< /td> |
| Polariseur | lumière transmise : avec 0 °, 90°, 180°, 270° marqués sur l'échelle ; Rotatif à 360° ; avec lumière réfléchie : amovible |
| Tube intermédiaire | analyseur intégré rotatif de 0 à 360° ; une échelle vernier pour mesurer les angles avec une précision de 0,1° ; lentilles Bertrand; boîtiers pour l'installation de compensateurs |
| Compensateur | compensateur λ ; Compensateur λ/4 ; coin en quartz |
| Application | laboratoire/médical |
| Position d'éclairage | double |
| Méthode de recherche | champ clair, lumière polarisée |
| Ensemble avec étui/étui/sac | cache anti-poussière |
| === Limite === | Appareil photo numérique |
| Capteur | SONY Exmor CMOS |
| Couleur/monochrome | couleur |
| Résolution maximale, px | 5 280 x 3954 |
| Taille du capteur | 4/3" (17, 4x13,0 mm) |
| Taille des pixels, µm | 3,3x3,3 |
| Sensibilité à la lumière | 399 mV à 1/30 s |
| Rapport signal sur bruit | 0,1 mV à 1/30 s |
| Durée d'exposition | 0,1 ms – 15 s |
| Enregistrement vidéo | oui |
| Enregistrement vidéo | oui |
| Frame rate, fps@resolution< /td> | 17@5280x3954, 192 @584x438, 67@1760x1316, 56@2640x1976, 17@3952x3952 |
| Emplacement d'installation | tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image | *.jpg, *.bmp, *.png, *.tif |
| Format vidéo< /td> | enregistrement : *.wmv, *.avi, *.h264 (Windows 8 et versions ultérieures), *h265 (Windows 10 et versions ultérieures) |
| Plage spectrale , nm | 380-650 (filtre IR intégré) |
| Type d'obturateur |
| Balance des blancs | manuel, automatique |
| Contrôle de l'exposition | manuel, automatique td> |
| Fonctionnalités du logiciel | taille de l'image, luminosité, contrôle de l'exposition |
| Logiciel | MAGUS View |
| Sortie | USB 3.0, 5 Gb/s |
| Configuration système requise | Windows 8/10/11 (32 bits et 64 bits), Mac OS ou version ultérieure, minimum 2 Go de RAM, port USB 3.0, CD-ROM, 17 pouces ou supérieur |
| Type de montage | Montage C |
| td> |
| Corps | robuste aluminium |
| Alimentation de la caméra | DC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
